7-第十五章　素养综合检测2026人教版（2024）初中物理九年级全一册第十五章同步习题课件（含答案）

这是一份7-第十五章　素养综合检测2026人教版（2024）初中物理九年级全一册第十五章同步习题课件（含答案），共30页。

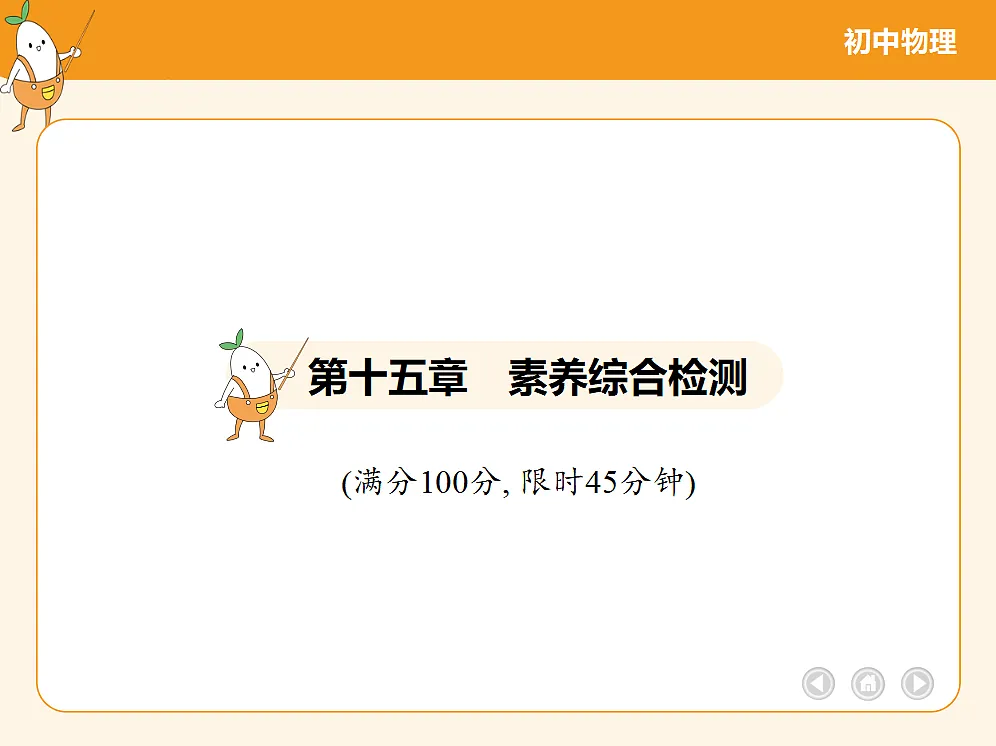

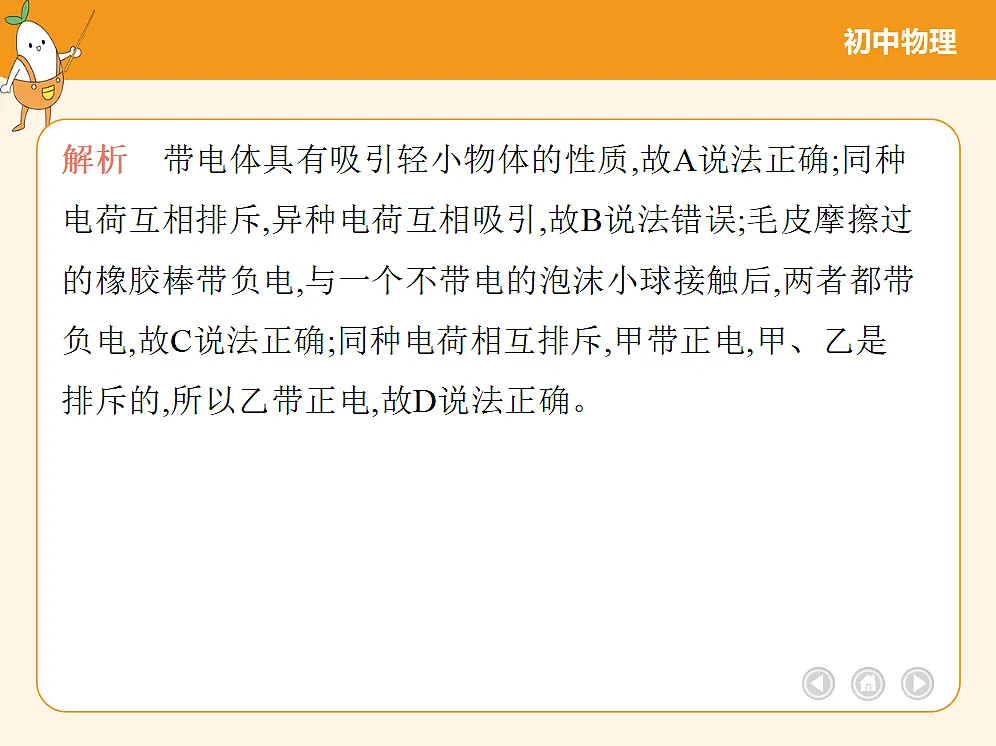

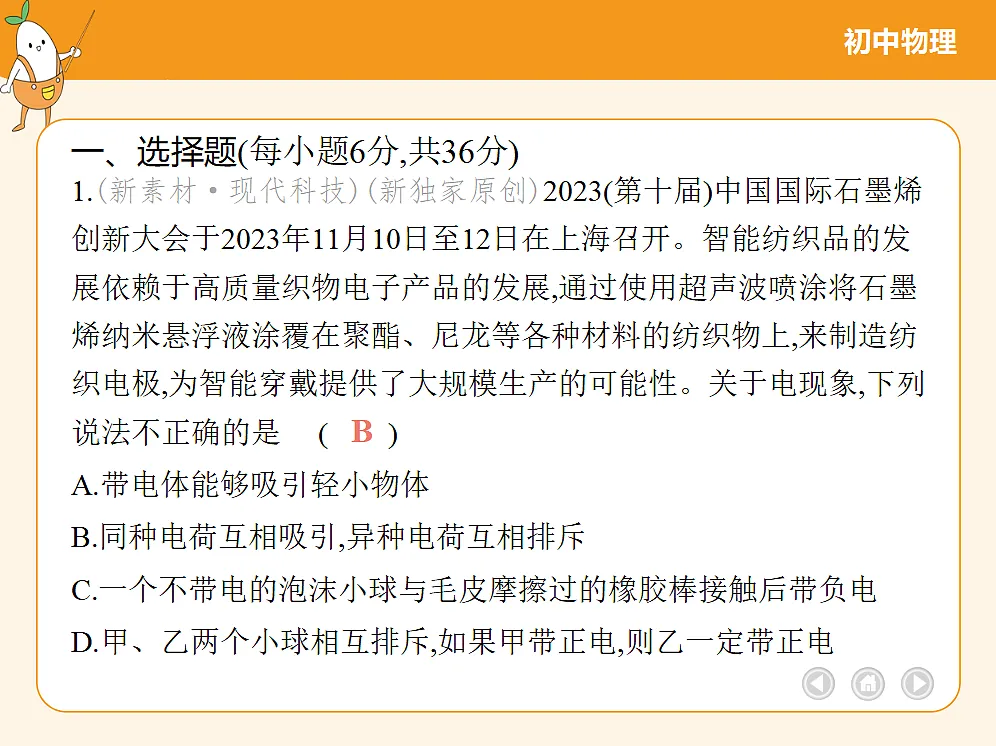

第十五章　素养综合检测(满分100分, 限时45分钟)一、选择题(每小题6分,共36分)1.(新素材·现代科技)(新独家原创)2023(第十届)中国国际石墨烯创新大会于2023年11月10日至12日在上海召开。智能纺织品的发展依赖于高质量织物电子产品的发展,通过使用超声波喷涂将石墨烯纳米悬浮液涂覆在聚酯、尼龙等各种材料的纺织物上,来制造纺织电极,为智能穿戴提供了大规模生产的可能性。关于电现象,下列说法不正确的是 (　    )A.带电体能够吸引轻小物体B.同种电荷互相吸引,异种电荷互相排斥C.一个不带电的泡沫小球与毛皮摩擦过的橡胶棒接触后带负电D.甲、乙两个小球相互排斥,如果甲带正电,则乙一定带正电B解析　带电体具有吸引轻小物体的性质,故A说法正确;同种电荷互相排斥,异种电荷互相吸引,故B说法错误;毛皮摩擦过的橡胶棒带负电,与一个不带电的泡沫小球接触后,两者都带负电,故C说法正确;同种电荷相互排斥,甲带正电,甲、乙是排斥的,所以乙带正电,故D说法正确。D解析　由电路图可知,当开关闭合后,灯泡被短路,不能正常发光,故A错误;电流表串联在电路中,会造成电源短路,电路中的电流过大,电流表指针指向最大刻度线右侧,故B、C错误,D正确。A解析　根据题意可知,任何一个开关闭合,整个电路工作,即这两个开关互不影响,是并联在电路中的,然后与灯泡和电铃串联在电路中,故A正确。D解析　由图可知,闭合开关S1、S2时,L1、L2并联,电流表A1在干路上,测量两盏灯的总电流,电流表A2串联在L1的支路中,测量通过L1的电流,故A错误;由并联电路的电流特点可知,A1的示数大于A2的示数,故B错误;L1、L2并联,当灯L1被短路时,L2也被短路,则L2不能发光,故C错误;仅断开S1,灯L1和电流表A2所在支路断路,则电流表A2示数为0,此时电流表A1测通过L2的电流,其示数不为零,所以只有一个表有示数,故D正确。故选D。A解析　由实物图知,两灯并联,开关S1在干路上控制整个电路,S2在L2支路,故A与实物图相符。B解析　由题知,灯L1、L2并联,则L1、L2分别在两个支路,由图甲知,电流表应在干路上,因并联电路干路电流等于各支路电流之和,所以电流表示数应大于通过灯L1的电流,由图乙中电流表指针位置知,电流表应使用大量程,示数为1 A,所以通过灯L2的电流I2=I-I1=1 A-0.6 A=0.4 A,故A、C错误,B正确;由并联电路特点知,若L2被电流表短接,则L1、L2组成的整个并联电路就会被短路,故D错误。导体从大地到人手解析　“静电释放器”的圆球应容易导电,选导体。若人体带负电,“除电”时,电子定向移动的方向是从人手到大地,电流方向是从大地到人手。断开开关解析　由图知,当电扇没有倾斜时,能够正常工作,说明电路是通路状态;当电扇发生倾斜或倾倒时,小球就会滚向一侧使电路断开。说明小球能够控制电扇的工作状态,相当于开关。9.(2024江西丰城校级期中)如图是兴趣小组“探究串联电路电流特点”的实验电路图,选择两个小灯泡的规格应该是    　　　    (选填“相同”或“不相同”)的。电流表应　    　　    在被测电路中。不相同串联解析　兴趣小组在“探究串联电路电流特点”的实验中,为了使结论更具普遍性,选择两个小灯泡的规格应该是不相同的;电流表应串联在被测电路中。并0.9 0.3解析　因为灯L1、L2互不影响,则L1和L2并联;由图可知闭合开关后电流表测的是干路上的电流,则I=1.2 A,取下L1时电流表测的是通过L2的电流,则I2=0.3 A;由I=I1+I2得,通过灯L1的电流I1=I-I2=1.2 A-0.3 A=0.9 A。三、作图题(4分)解析　两只灯泡的连接方式为并联,电流表只测量通过灯L1的电流,如图所示,可以先把L1、电流表连接完整,然后将灯泡L2并联在L1支路的两端即可。四、实验探究题(15分)       (1)请按照图甲将图乙用笔画线代替导线连接起来,让电流表测量B点的电流;(2)在测量C点的电流时,小明将电路连接起来,闭合开关,检查电路时,发现电流表指针的情况如图丙所示,则出现这种情况的原因是　　　 　     ;(3)纠正(2)中错误后,测出A、B、C三处的电流值如表所示。①第三次实验时,A点电流如图丁所示,则A点的电流为　    　　    A;②观察表格中的数据可知,小明是通过　　　　    的方法获得多组数据的(选填前面的字母);A.换用不同规格灯泡多次实验 B.改变电源电压多次实验③根据表格中的数据可以得到的结论是　　　 　     。电流表正负接线柱接反0.8A 并联电路中,干路电流等于各支路电流之和解析    (1)测量B点的电流,就是测量灯泡L1支路的电流,应该将电流表与灯泡L1串联,量程选择0~0.6 A,再与灯泡L2所在支路并联,开关接在干路上。(2)闭合开关,检查电路时,发现电流表指针向左偏,则出现这种情况的原因是电流表正负接线柱接反。(3)①第三次实验时,A点电流如图丁所示,此时测量干路中的电流,电流表使用的量程是0~3 A;则A点的电流为0.8 A;②观察表格中的数据可知,小明是通过换用不同规格灯泡多次实验,故选A;③根据表格中的数据可以得到的结论是并联电路中,干路电流等于各支路电流之和。解析    (1)当只闭合开关S1时,L1、L3串联,电流处处相等,通过灯泡L3的电流等于电流表的示数,大小为0.25 A;(2)当开关S1、S2、S3都闭合时,L1被短路,L2、L3并联,电流表测量干路电流;L1中的电流为0,灯泡L2中的电流I2=800 mA=0.8 A,电流表A的示数是1.2 A,即干路电流I=1.2 A,灯泡L3中的电流I3=I-I2=1.2 A-0.8 A=0.4 A;(3)由(1)可知,L1、L3串联在电源上时,通过的电流为0.25 A;由(2)可知,L2接在电源上时,通过的电流为0.8 A;电源电压不变,当只闭合开关S1和S2时,L1、L3串联后再与L2并联,此时电流表A测量干路电流,干路电流为0.25 A+0.8 A=1.05 A。
