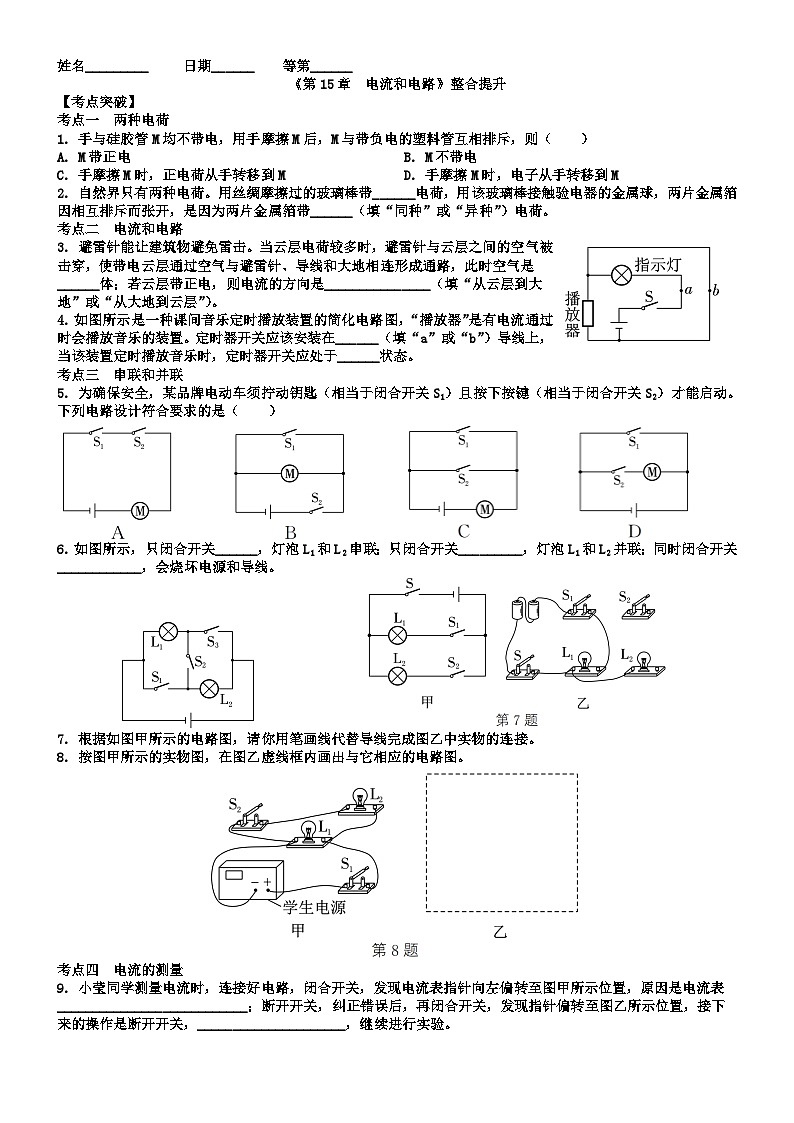

《第15章　电流和电路》整合提升卷（含答案）--2025-2026学年人教版物理九年级全一册

这是一份《第15章　电流和电路》整合提升卷（含答案）--2025-2026学年人教版物理九年级全一册，共4页。
姓名_________ 日期______ 等第______《第15章　电流和电路》整合提升【考点突破】考点一　两种电荷1. 手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则（　　）A. M带正电 B. M不带电 C. 手摩擦M时，正电荷从手转移到M D. 手摩擦M时，电子从手转移到M2. 自然界只有两种电荷。用丝绸摩擦过的玻璃棒带______电荷，用该玻璃棒接触验电器的金属球，两片金属箔因相互排斥而张开，是因为两片金属箔带______（填“同种”或“异种”）电荷。考点二　电流和电路3. 避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是______体；若云层带正电，则电流的方向是_______________（填“从云层到大地”或“从大地到云层”）。4. 如图所示是一种课间音乐定时播放装置的简化电路图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在______（填“a”或“b”）导线上，当该装置定时播放音乐时，定时器开关应处于______状态。考点三　串联和并联5. 为确保安全，某品牌电动车须拧动钥匙（相当于闭合开关S1）且按下按键（相当于闭合开关S2）才能启动。下列电路设计符合要求的是（　　） 6. 如图所示，只闭合开关______，灯泡L1和L2串联；只闭合开关_________，灯泡L1和L2并联；同时闭合开关____________，会烧坏电源和导线。 7. 根据如图甲所示的电路图，请你用笔画线代替导线完成图乙中实物的连接。8. 按图甲所示的实物图，在图乙虚线框内画出与它相应的电路图。考点四　电流的测量9. 小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表___________________________；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是断开开关，_____________________，继续进行实验。 考点五　串、并联电路中的电流特点10. 如图所示电路，开关S1闭合、S2断开时，电流表A的示数为0.3A，则通过L2的电流是______A；当开关S1、S2均闭合时，电流表A的示数为0.5A，则灯泡L2_________（填“发光”或“不发光”），通过灯泡L1的电流是______A。11. 如图甲所示的电路，闭合开关，电流表A1与A2的指针的位置如图乙所示，通过L1的电流是______A，通过L2的电流是______A。 【素养提升】12. 用丝绸摩擦的玻璃棒去靠近一个轻质小球，二者互相排斥，则小球（　　）A. 一定带负电 B. 一定不带电 C. 一定带正电 D. 可能带正电或不带电13. 如图所示，当开关S1、S2均闭合后，则（　B　）A. L1、L2都能发光 B. L1、L2都不能发光 C. L1能发光，L2不能发光 D. L1不能发光，L2能发光 14. 如图所示为一个有盖的木盒，电路的部分连接情况隐藏在盒内。闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。现在有以下4种操作：① 拧下灯泡L1；② 拆除导线a；③ 拧下灯泡L2；④ 拆除导线b。其中可以判断灯泡连接方式的两种操作为（　　）A. ①② B. ②③ C. ①③ D. ②④15. 小布同学在经过十字路口时，观察了人行横道的红、绿交通信号灯，画出了下列控制红、绿灯的电路图，你认为正确的是（　　） 16. 如图实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列说法正确的是（　　）A. 用导线连接c、f，再闭合开关S，两灯均发光B. 分别用导线连接e、f和d、g，再闭合开关S，两灯并联C. 用导线连接e、f，再闭合开关S，两灯串联D. 分别用导线连接e、g和d、f，再闭合开关S，电流表测量通过L2的电流17. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（　　）A. L1与L2串联 B. 开关S只控制L1C. 通过L1、L2的电流分别是0.3A、0.2A D. 通过L1、L2的电流分别是0.5A、0.3A 18. 如图所示为部分不同物质的原子核对电子束缚能力强弱的排序图，毛皮与图中的______摩擦最容易起电，且摩擦后毛皮带______（填“正”或“负”）电。19. 在如图所示的电路图中，闭合开关S1、S3，断开开关S2，则小灯泡L1、L2是______（填“串”或“并”）联；若同时闭合开关S1、S2、S3，则会造成____________。 20. 如图所示，分析并解答下面的问题：（1） 只闭合S3时，灯泡L1和L2________（填“串联”或“并联”），若电流表A1的示数为0.1A，则通过灯泡L1的电流是________A。（2） 只闭合S1、S2时，电流表A2示数如图乙所示，则通过灯泡L2的电流是________A；电流表A1的示数为0.5A，则通过L1的电流是________A。（3） 只闭合S1、S3，电路中的故障是____________；如果使灯泡L1短路，需要同时闭合开关____________；如果三个开关同时闭合，电路中的故障是____________。 21. 如图所示为简化了的冰箱的电路图，S2是温控开关，请在相应的位置填上所缺的冷藏室的照明灯及压缩机（电动机）的电路元件符号。22. 如图甲是某电路的实物图。请根据实物图在图乙虚线框内画出对应的电路图。参考答案【考点突破】1、D；2、正；同种；3、导；从云层到大地；4、b；断开；5、A；S2；S1、S3；S1、S2、S3；7、如图所示；8、如图所示；9、正、负接线柱接反了；换接0～0.6A的量程；10、0.3；不发光；0.5；11、0.24；0.46；　　　 【素养提升】12、C；13、B；14、C；15、C；16、C；17、C；18、梳子；正；19、并；电源短路；20、串联；0.1；0.26；0.24；L2短路；S2、S3；电源短路；21、如图所示；
