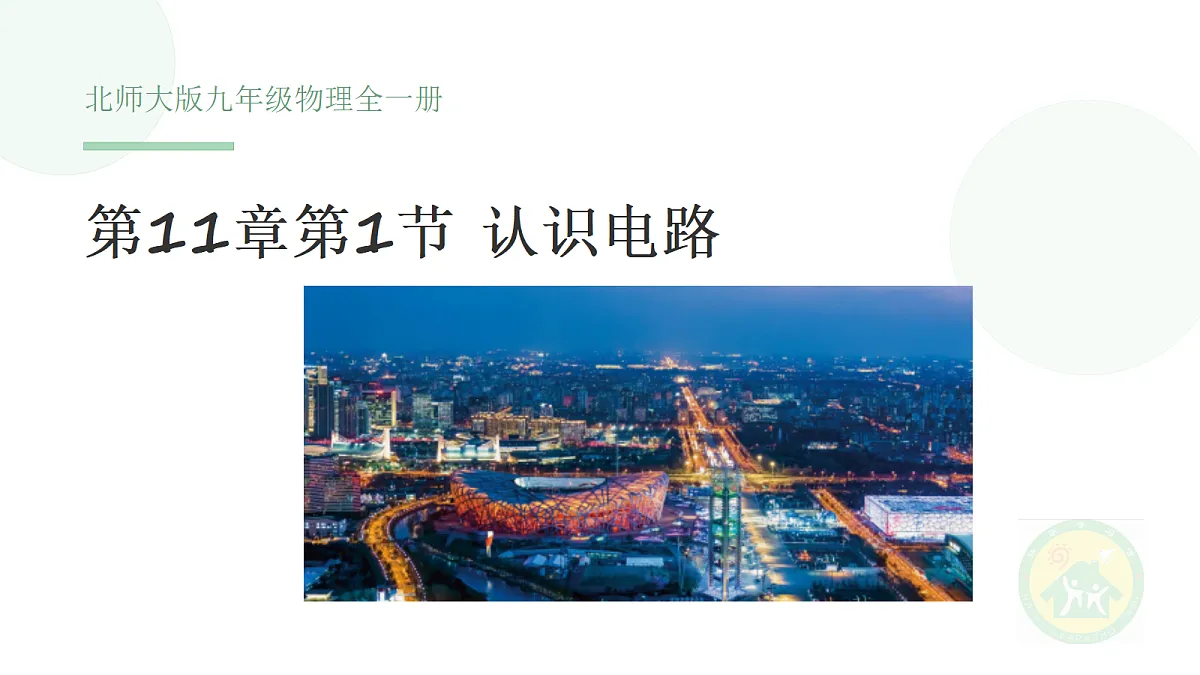

初中物理第一节 认识电路图片课件ppt

这是一份初中物理第一节 认识电路图片课件ppt，共24页。PPT课件主要包含了本节课我们学习什么，电路的组成，电路的状态，电路图，情境导入点亮小灯泡，用电器，隔离开关，感应式接近开关，磁性开关，⚠️实验室安全红线等内容，欢迎下载使用。

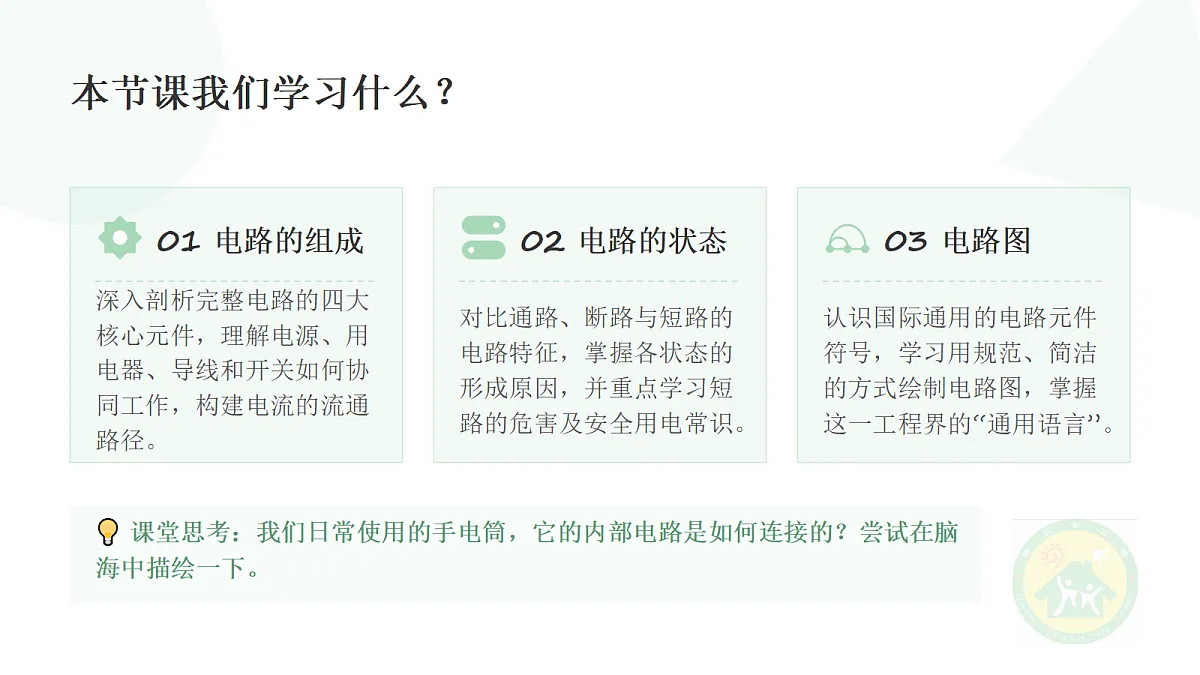

深入剖析完整电路的四大核心元件，理解电源、用电器、导线和开关如何协同工作，构建电流的流通路径。
对比通路、断路与短路的电路特征，掌握各状态的形成原因，并重点学习短路的危害及安全用电常识。
认识国际通用的电路元件符号，学习用规范、简洁的方式绘制电路图，掌握这一工程界的“通用语言”。
? 课堂思考：我们日常使用的手电筒，它的内部电路是如何连接的？尝试在脑海中描绘一下。

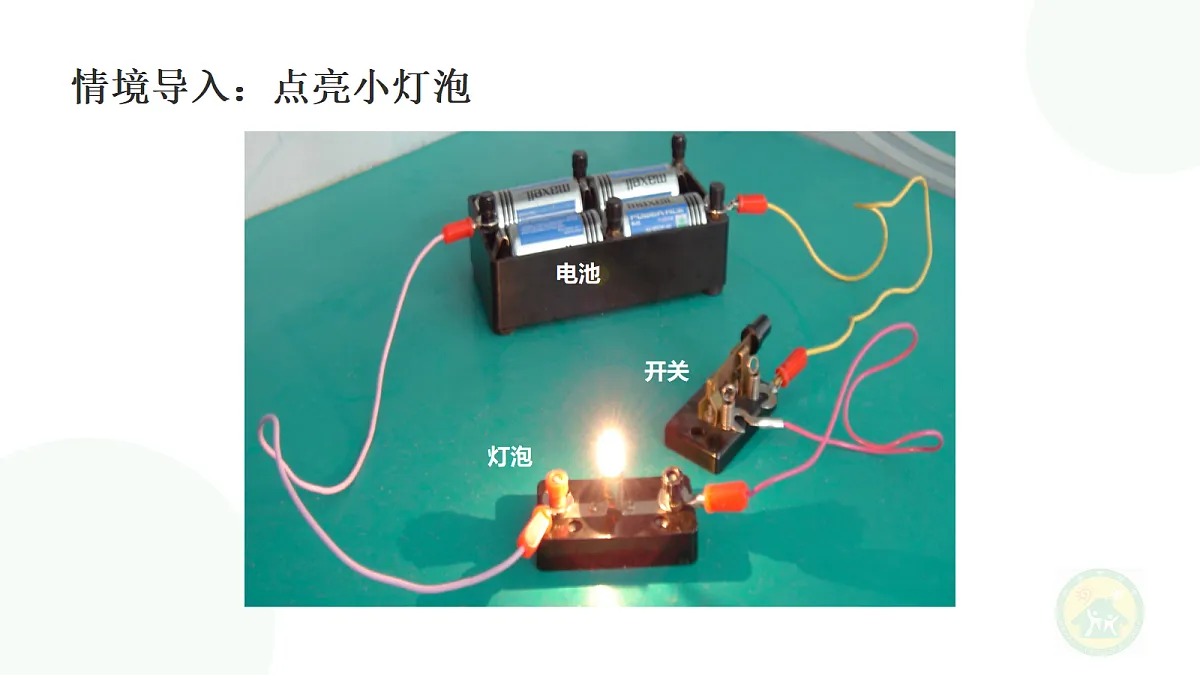

1. 能量之源 · 电池作为电路的“心脏”，提供持续的电能，是电流流动的动力来源。
2. 控制枢纽 · 开关负责控制电路的通与断。只有闭合开关，才能形成完整的电流回路。
3. 能量转化 · 灯泡将电能转化为光能和热能，是电路工作的直观表现。
❓ 思考一：能量的流转小灯泡发光，说明它获得了让它亮起来的能量。这种能量是什么形式？它最初是由谁提供的？能量是如何一步步传递到灯泡里的？
❓ 思考二：电路的关键如果我们将电路中的电池移除，再闭合开关，小灯泡还会继续发光吗？这是否说明，电源是一个完整电路必不可少的组成部分？
知识点一：（一）电路的组成
电路的“动力心脏”，负责持续提供电能。常见的有干电池、蓄电池、发电机等，是让电路运转的能量源泉。
电路的“执行者”，负责消耗电能并转化为光能、热能或机械能等其他形式。例如灯泡、电风扇、电视机等。
电路的“控制枢纽”，用于控制电路的通断，既保障了用电安全，也实现了对电器设备的便捷启停与管理。
电路的“传输通道”，如同人体的血管，将电源、用电器和开关连接起来，形成闭合回路，让电流顺畅流通。
? 核心要点：一个完整的电路必须同时具备这四个基本元件，且必须形成闭合回路才能让电流流通。缺少其中任何一个部分，电路都无法正常工作。
知识点一：（二）电路各部分的作用
01 电源：能量之源提供持续电能的核心装置，将化学能、机械能等其他形式的能量转化为电能，维持电路运转。常见实例：干电池、蓄电池、发电机。
02 用电器：能量转化消耗电能的装置，将电能转化为光能、机械能、热能等我们需要的能量形式。常见实例：电灯、电风扇、电视机、电饭锅。
03 开关：控制中枢控制电路通断的关键元件，决定电路的工作状态，保障用电安全。重要操作：连接电路时，开关必须处于断开状态，防止短路。
04 导线：传输通道连接电路各元件的金属导体，负责传导电流，形成闭合回路。通常由导电的金属芯（如铜）和绝缘外皮组成，确保电流定向流动。
知识点二：（一）电路的三种状态
1.通路 · 正常工作状态
电路处处连通，开关闭合，电路中有电流，形成完整回路。此时用电器（如灯泡、电机）能够正常接收电能并工作，是电路设计的理想目标状态。
闭合回路，设备运行电源 → 开关（闭）→ 用电器 → 电源，形成循环，能量有效传递。
? 核心记忆：通路是“通”的，断路是“断”的，短路是“险”的。
2.断路 · 电路断开状态
电路中某处发生断开（如开关断开、导线松脱或灯丝熔断），电流无法流通。此时电路中无电流，所有用电器停止工作，属于常见的电路故障。
回路中断，设备停机电路中存在断点，如同水管被截断，水流无法通过，系统停止响应。
3.短路 · 危险故障状态
电流不经过用电器，直接通过导线将电源两极连接。这会导致电流急剧增大，瞬间产生大量热量，极易烧毁电源、引发火灾，必须严格避免。
电阻极小，电流激增导线直接连接电源两极，电阻趋近于零，产生巨大热量，威胁安全。
知识点二：（二）短路的危害
01. 电流瞬间飙升短路时电阻趋近于零，根据欧姆定律，电路中电流会瞬间增大到正常值的数十倍，形成巨大的“电涌冲击”。
02. 设备严重烧毁强电流产生的大量焦耳热会瞬间熔断保险丝、烧毁电源内部元件，甚至熔化导线的金属芯，造成设备永久报废。
03. 引发火灾事故高温极易引燃实验台的纸张、塑料等易燃物品，在家庭或实验室环境中，这是引发电气火灾的主要原因之一。
严禁在无任何保护措施的情况下，将电源两极直接用导线连接！这不仅会损坏昂贵的实验设备，更可能引发严重的火灾，威胁到实验者及周围人员的生命安全。
关键记忆：短路 = 电流失控 + 能量爆发。在电学实验中，养成“先检查、后通电”的习惯是防止短路的最有效方法。
什么是电路图？用统一规定的符号来表示电路连接情况的图。它摒弃了实物的复杂外形，仅保留电路元件的连接逻辑与功能关系，是电学领域通用的“工程语言”，能够简洁、清晰、标准地描述电路结构。
严格还原电池、灯泡、开关等元件的真实外观，连接方式一目了然，适合初学者建立直观认知。但绘制耗时，且当电路元件较多时，图纸会显得杂乱，不便于分析。
规范电路图：通用且高效
使用国际统一的标准符号（如圆圈代表灯泡，长短线代表电池）来替代实物。它剔除了无关的外形细节，重点突出电路的连接逻辑，绘制速度快，是全球通用的工程技术语言。
✨ 核心价值：化繁为简，让电路的设计、分析与交流变得更高效！
知识点3：（一）常见电路元件符号
01. 电池电路的动力源，长竖线代表正极，短竖线代表负极，提供持续的电流能量。
02. 小灯泡典型的用电器，将电能转化为光能和热能，是电路中常见的负载元件。
03. 开关控制电路通断的关键部件，闭合时电路导通，断开时电路切断。
04. 电动机将电能转化为机械能的装置，广泛应用于风扇、洗衣机等电器中。
05. 电铃利用电流的磁效应工作，通电后产生磁性吸引铃锤敲击发声。
06. 交叉相连的导线两条导线相交且在交点处实现了电连接，电流可以相互流通。
07. 交叉不相连的导线两条导线只是空间上交叉，但并未连接，电流各自独立互不影响。
知识点3：（二）画电路图的规范
严格使用国家统一规定的电路元件符号，禁止随意编造或自创符号，确保图示标准规范。
导线绘制需横平竖直，转弯处为直角，整体图形要简洁、整齐、美观，拒绝歪歪扭扭。
布线时尽量减少导线交叉，若必须交叉，交叉处需用实心圆点表示导线间的连接关系。
电路元件应绘制在导线的直线段上，严禁将元件画在拐角处或交叉点上，保证视觉清晰。
规范示例对比：直观感受正误差异
布局均衡有序，导线笔直不交叉，元件均匀分布在直线上。整体结构清晰明了，能准确反映电路连接逻辑，便于他人快速阅读和分析。
导线弯曲杂乱、随意交叉且无连接点标记，元件扎堆在拐角处。这种画法不仅影响美观，还极易造成电路连接关系的误判，增加分析难度。
知识点3：（三）练习画出电路图
01.下列器件中，属于用电器的是（ ），用电器是将电能转化为其他形式能量的装置。
A. 干电池（提供电能的电源装置）B. 电风扇（消耗电能并转化为机械能）
C. 导线（传输电能的连接介质）D. 开关（控制电路通断的控制元件）
02.下列关于电源短路说法正确的是（ ），短路指电源两极直接被导线连通。
A. 电源短路就是开关断开（错误，开关断开是断路）B. 电源短路时电路中没有电流（错误，此时电流极大）C. 电源短路会损坏电源（正确，电流过大导致发热烧毁）D. 电源短路时灯泡正常发光（错误，灯泡会熄灭）
电风扇的电器属性判定电风扇是消耗电能并将其转化为机械能的装置，属于电路核心组件中的用电器。干电池作为电源提供电能，导线负责传输电能，开关则控制电路通断，三者各司其职，共同保障电路的正常运行。
电源短路的核心危害当电源两极被导线直接连通时会发生电源短路，此时电路电阻趋近于零，电流急剧增大，瞬间产生的大量热量会直接损坏电源，严重时还可能引发线路起火，是电路使用中需严格规避的安全隐患。
核心四要素缺一不可：•电源：提供持续电流（如电池）•用电器：消耗电能工作（如灯泡）•开关：控制电路的通与断•导线：连接元件，传输电能
判断电路工作的关键：•通路：处处连通，用电器正常工作•断路：某处断开，电路中无电流•短路：电源两极直接相连，危险且严禁
用规定符号代替实物绘图：• 统一使用国家标准元件符号• 连线要横平竖直，布局均匀• 交叉相连处需画实心圆点• 导线不能交叉或弯曲过多
? 温馨提示：掌握电路的基本构成是分析复杂电路的基础，一定要熟记元件符号哦！
01 基础巩固 · 符号记忆熟记教材中常见的电路元件符号（如电源、开关、灯泡、电阻等），做到能快速识别并规范书写，这是读懂和绘制电路图的基石。
02 实战演练 · 自我检测独立完成教材课后的“自我检测”模块习题，通过练习巩固电路的基本组成、电路三种状态的特点等核心知识点，遇到问题做好标记。
03 拓展思考 · 生活中的电路观察生活：充电宝在连接插座“充电”时，以及给手机“放电”时，分别相当于电路中的哪个元件？尝试从能量转化的角度分析其角色变化。
