北师大版初中物理九年级第11章《电路、电流、电压》整理与复习 课件

这是一份北师大版初中物理九年级第11章《电路、电流、电压》整理与复习 课件，共24页。

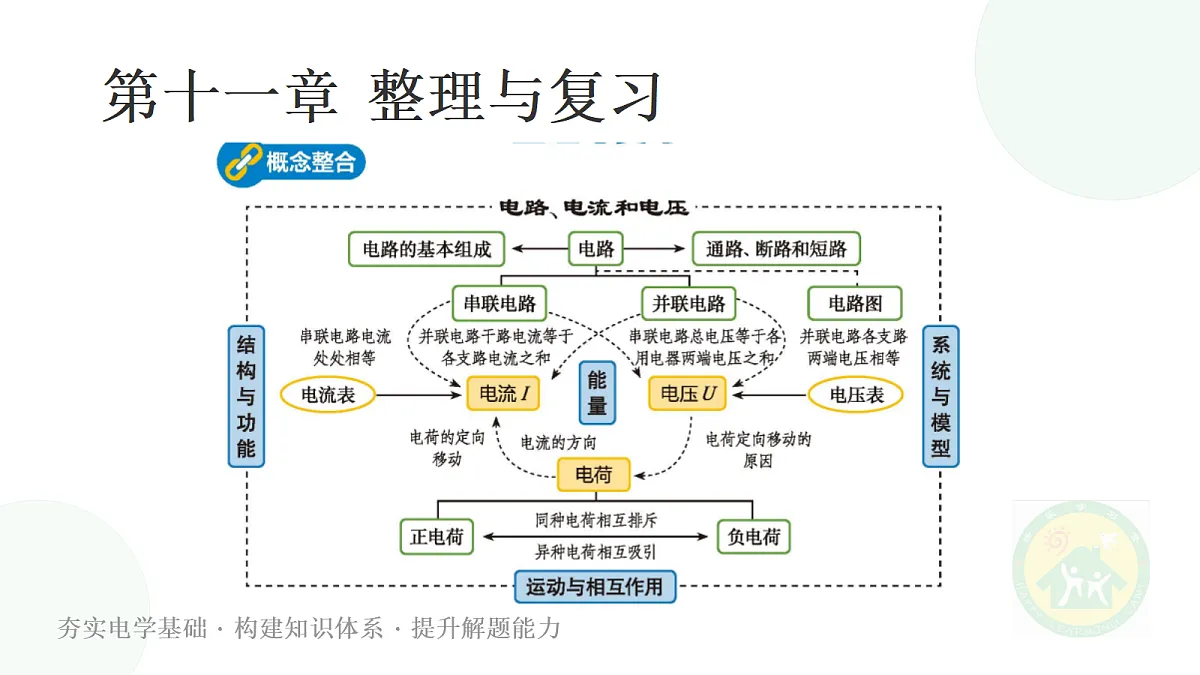

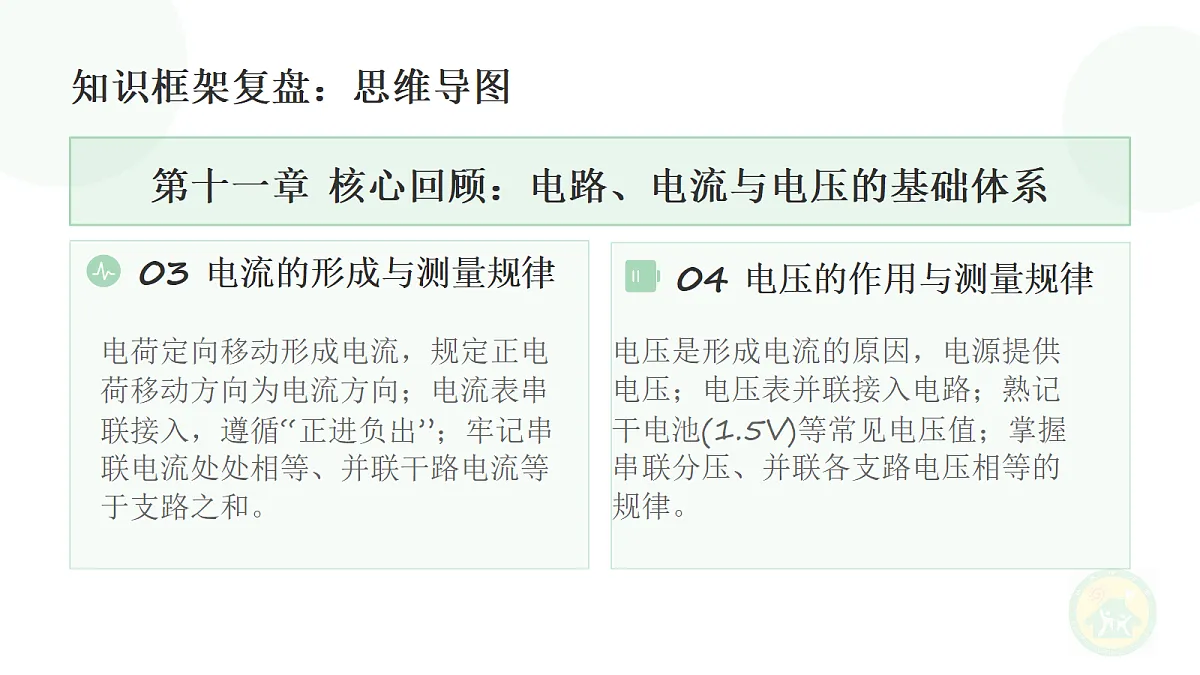

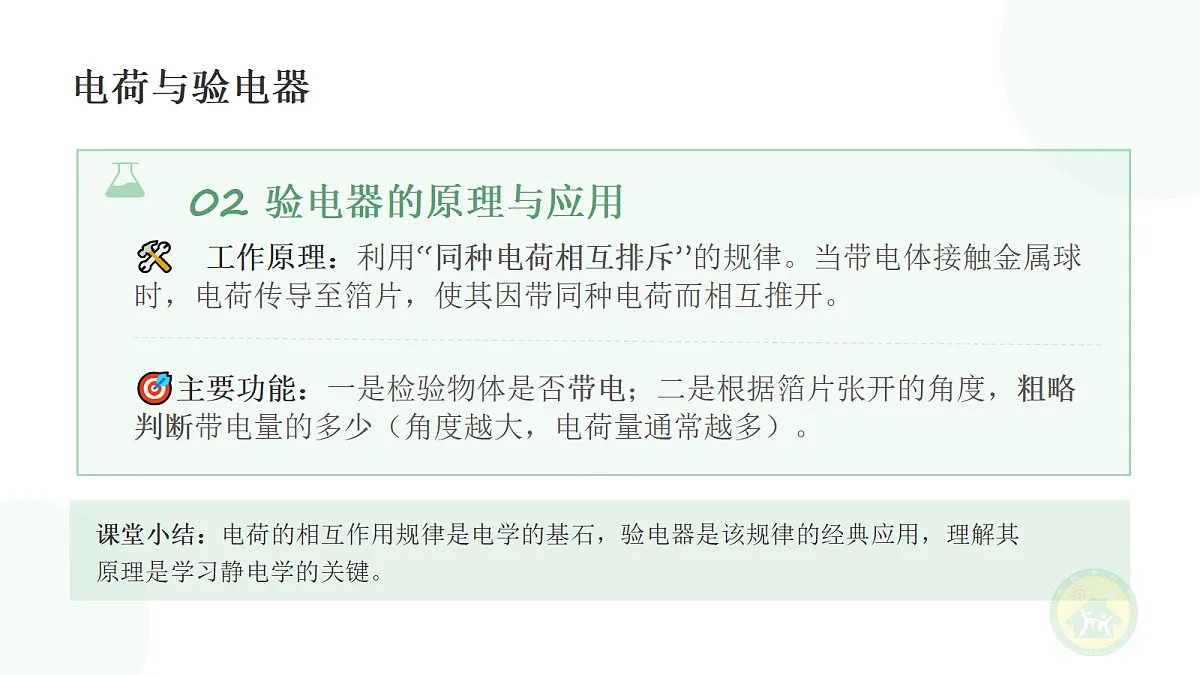

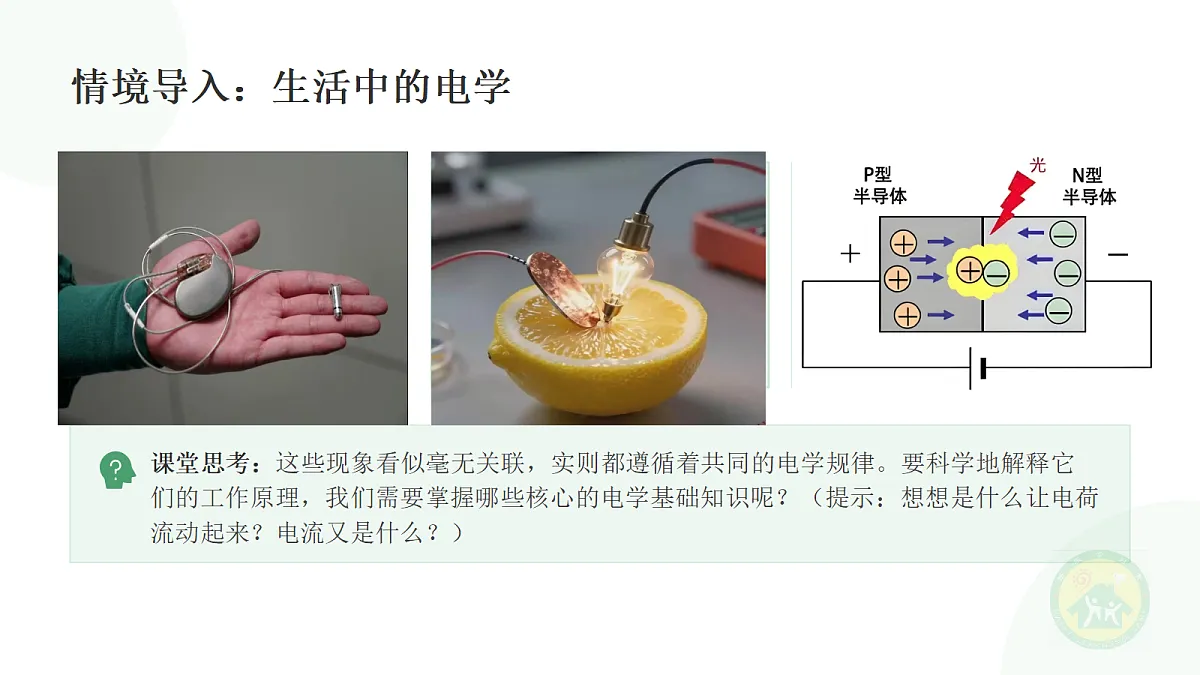

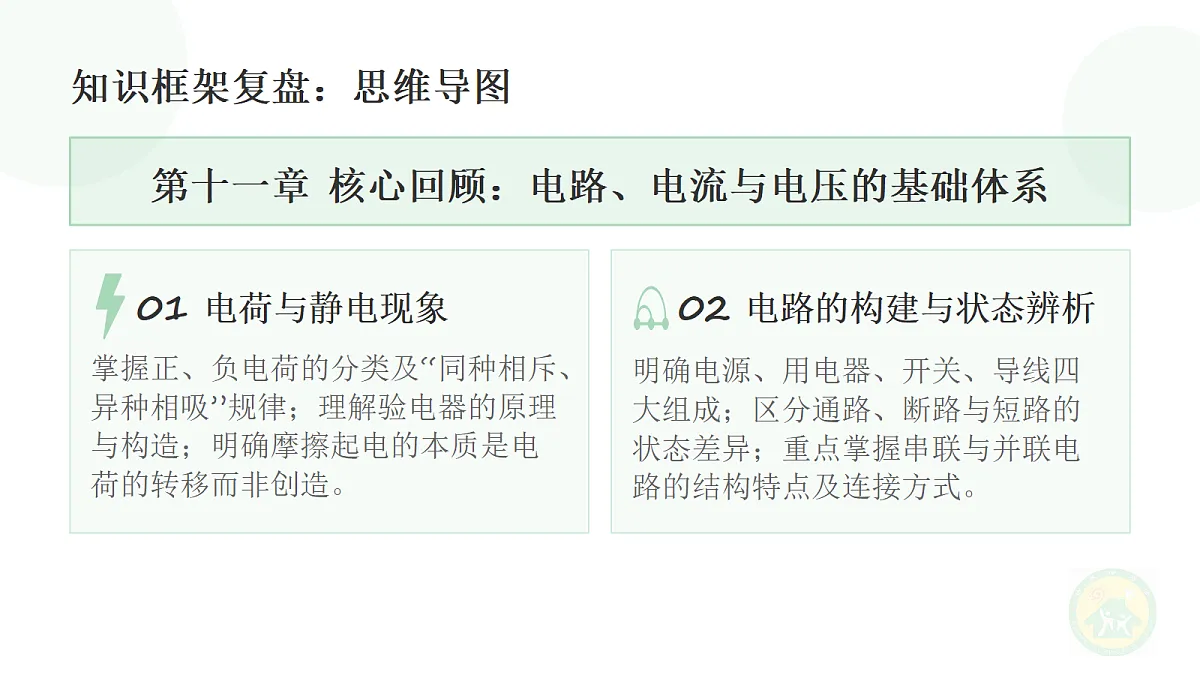

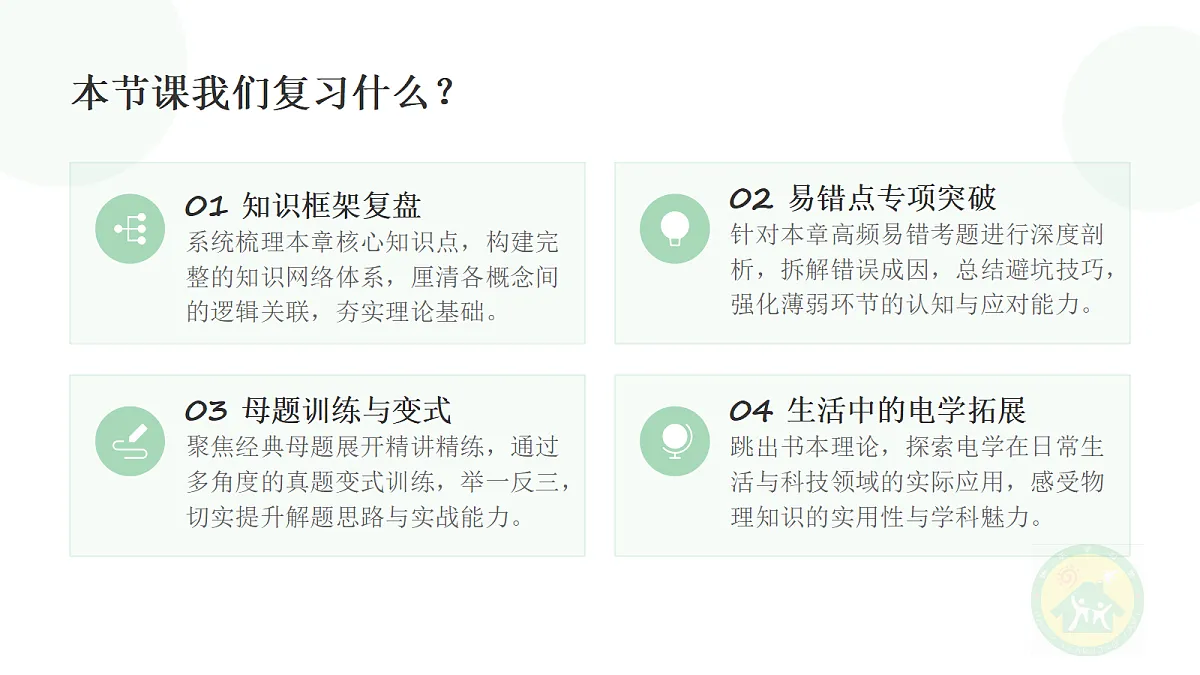

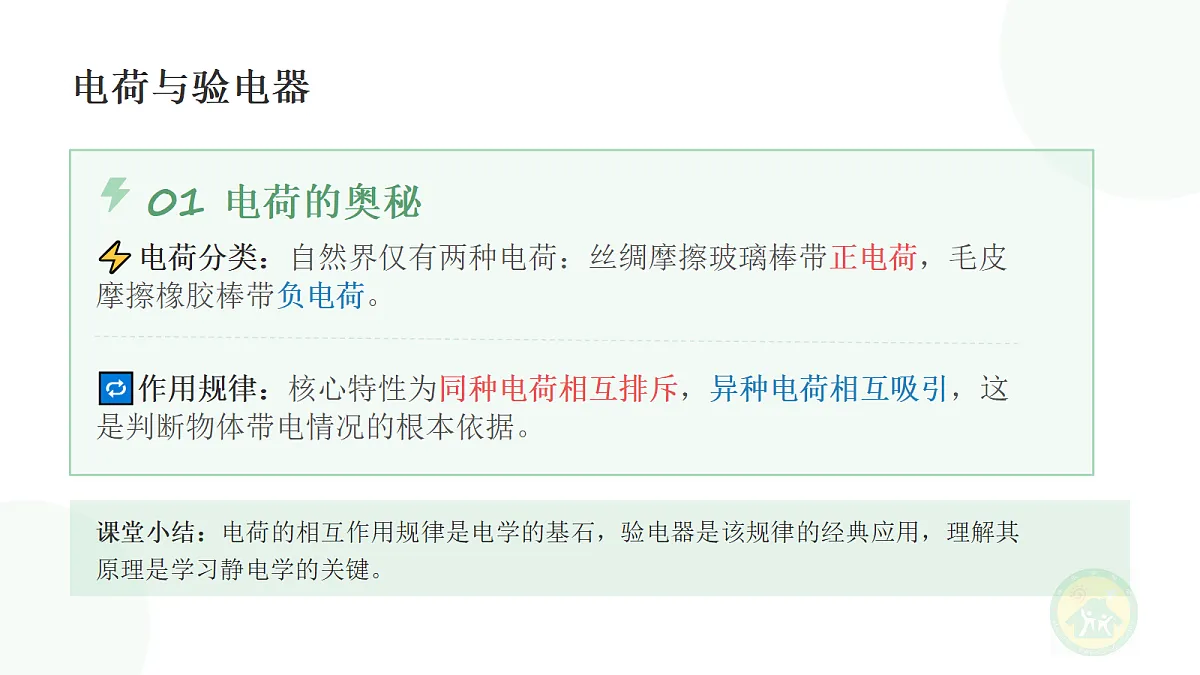

第十一章 整理与复习夯实电学基础 · 构建知识体系 · 提升解题能力本节课我们复习什么？01 知识框架复盘系统梳理本章核心知识点，构建完整的知识网络体系，厘清各概念间的逻辑关联，夯实理论基础。02 易错点专项突破针对本章高频易错考题进行深度剖析，拆解错误成因，总结避坑技巧，强化薄弱环节的认知与应对能力。03 母题训练与变式聚焦经典母题展开精讲精练，通过多角度的真题变式训练，举一反三，切实提升解题思路与实战能力。04 生活中的电学拓展跳出书本理论，探索电学在日常生活与科技领域的实际应用，感受物理知识的实用性与学科魅力。情境导入：生活中的电学01 心脏起搏器通过微型电池提供稳定电流，利用微弱的电脉冲刺激心脏规律跳动，是现代医学中利用电学维持生命的典型应用。02 水果电池利用水果中的酸性电解质与金属电极发生化学反应，将化学能直接转化为电能，产生微小的电压和电流。03 LED 发光原理半导体二极管在正向导通时，电子与空穴复合释放能量并发光，实现了高效的电能到光能的直接转换。课堂思考：这些现象看似毫无关联，实则都遵循着共同的电学规律。要科学地解释它们的工作原理，我们需要掌握哪些核心的电学基础知识呢？（提示：想想是什么让电荷流动起来？电流又是什么？）知识框架复盘：思维导图第十一章 核心回顾：电路、电流与电压的基础体系01 电荷与静电现象掌握正、负电荷的分类及“同种相斥、异种相吸”规律；理解验电器的原理与构造；明确摩擦起电的本质是电荷的转移而非创造。02 电路的构建与状态辨析明确电源、用电器、开关、导线四大组成；区分通路、断路与短路的状态差异；重点掌握串联与并联电路的结构特点及连接方式。知识框架复盘：思维导图第十一章 核心回顾：电路、电流与电压的基础体系03 电流的形成与测量规律电荷定向移动形成电流，规定正电荷移动方向为电流方向；电流表串联接入，遵循“正进负出”；牢记串联电流处处相等、并联干路电流等于支路之和。04 电压的作用与测量规律电压是形成电流的原因，电源提供电压；电压表并联接入电路；熟记干电池(1.5V)等常见电压值；掌握串联分压、并联各支路电压相等的规律。电荷与验电器01 电荷的奥秘⚡ 电荷分类：自然界仅有两种电荷：丝绸摩擦玻璃棒带正电荷，毛皮摩擦橡胶棒带负电荷。? 作用规律：核心特性为同种电荷相互排斥，异种电荷相互吸引，这是判断物体带电情况的根本依据。课堂小结：电荷的相互作用规律是电学的基石，验电器是该规律的经典应用，理解其原理是学习静电学的关键。电荷与验电器02 验电器的原理与应用?️ 工作原理：利用“同种电荷相互排斥”的规律。当带电体接触金属球时，电荷传导至箔片，使其因带同种电荷而相互推开。? 主要功能：一是检验物体是否带电；二是根据箔片张开的角度，粗略判断带电量的多少（角度越大，电荷量通常越多）。课堂小结：电荷的相互作用规律是电学的基石，验电器是该规律的经典应用，理解其原理是学习静电学的关键。知识点2：电路01 电路组成完整电路的四大基石：•电源：提供持续电能的动力源•开关：掌控电路通断的总闸门•导线：输送电流的必经通道•用电器：消耗电能工作的设备? 记忆口诀：有电源、有通路，元件齐全才上路；串联同路共进退，并联分路各门户。知识点2：电路02 电路状态电流流动的三种情形：•通路：处处连通，设备正常运转•断路：某处断开，电路无电流•短路：电源直连，危险！会烧坏电源? 记忆口诀：有电源、有通路，元件齐全才上路；串联同路共进退，并联分路各门户。知识点2：电路03 连接方式电流路径的两种模式：•串联：首尾相连，电流只有一条路，互相影响? 记忆口诀：有电源、有通路，元件齐全才上路；串联同路共进退，并联分路各门户。知识点2：串联与并联电路对比01 串联电路电流路径唯一只有1条电流通路，无分支节点，电流必须依次流经每个元件。用电器互相影响一处断开则整个电路断路，所有用电器均无法工作，相互制约。开关控制全局开关位置不影响控制效果，无论安装在何处，都控制整个电路。知识点2：电路03 连接方式电流路径的两种模式：•并联：并列连接，电流多条路，互不影响? 记忆口诀：有电源、有通路，元件齐全才上路；串联同路共进退，并联分路各门户。知识点2：串联与并联电路对比02 并联电路电流路径多条干路电流在节点处分流，各支路电流独立，最终汇聚流回电源。用电器互不影响各支路独立工作，一条支路断开或损坏，不影响其他支路运行。开关作用分级干路开关控制所有支路，各支路开关仅控制其所在支路的通断。知识点3：电流与电流表01 电流的核心要素形成机制：电荷的定向移动形成电流，物理学中规定正电荷定向移动的方向为电流方向。国际单位：安培（简称“安”，符号 A）。常用换算：1A = 1000mA，1mA = 1000μA。电路规律：串联电路电流处处相等 (I = I₁ = I₂)；并联电路干路电流等于各支路之和 (I = I₁ + I₂)。? 课堂速记口诀：串联接入是关键，正负接线要看清，量程试触保安全，严禁直连电源端。知识点3：电流与电流表02 电流表使用“四准则”必须串联接入必须串联在被测电路中，否则无法准确测量该部分电流。“正进负出”电流从正接线柱流入，负接线柱流出，防止指针反偏损坏。选择合适量程先估测，无法估测时用大量程“试触”，避免量程过小烧毁电表。严禁直接接电源内阻极小，直接接两极会造成电源短路，烧坏电源甚至电表。? 课堂速记口诀：串联接入是关键，正负接线要看清，量程试触保安全，严禁直连电源端。知识点4：电压与电压表01 电压 · 电路的“推动力”? 核心作用：使电荷发生定向移动，形成电流的根本原因。类比：如同水压促使水流流动。⚡ 国际单位：伏特（简称伏，符号：V）。常用单位：千伏(kV)、毫伏(mV)。一节干电池电压为1.5V。? 电路规律：串联总压等于分压之和(U=U₁+U₂)；并联各支路电压相等且等于电源电压(U₁=U₂=U源)。? 记忆口诀：电压形成电流因，伏特单位要记清；串压相加并压等，电压表并联正进负出，试触量程莫忘记。知识点4：电压与电压表02 电压表 · 测量电压的仪表? 并联接入必须与被测用电器并联，若串联会导致电路几乎无电流。⚡ 正进负出电流从正接线柱流入，负接线柱流出，否则指针反偏。? 选对量程无法预估电压时，用大量程“试触”，防止损坏仪表。? 特殊用法可以直接并联在电源两极上，测量电源电压，安全不烧表。? 记忆口诀：电压形成电流因，伏特单位要记清；串压相加并压等，电压表并联正进负出，试触量程莫忘记。易错点专项突破01. 电表连接原则混淆电流表必须串联，若并联会直接造成电源短路，烧毁仪表；电压表必须并联，若串联会因内阻极大导致电路近似断路，用电器无法正常工作。02. 串并联规律记反核心误区：误将并联电压记为“相加”。牢记口诀：并联压等，串联压和。即并联各支路电压相等(U=U₁=U₂)，串联总电压等于各部分电压之和(U=U₁+U₂)。易错点专项突破03. 短路类型判断失误区分两种短路：电源短路（电流不经过用电器，直接连电源两极，绝对禁止！）和用电器短路（局部短路，该用电器不工作，其余部分正常，需结合电路图快速识别）。04. 电压表测量对象误判解题技巧：“圈画法”。将电压表的两个接线柱沿导线（可跨过开关、电流表）画圈，圈内唯一的用电器（或电源）即为测量对象；若圈住多个用电器，测量的是它们的总电压。母题训练01 判断题目：电流表可以直接接在电源两极上。（ ）思考提示：回忆电流表的内阻特性，分析直接连接可能导致的电路后果。02 选择题目：在并联电路中，关于各支路两端电压的说法正确的是（ ）A. 各支路电压之和等于总电压B. 各支路两端电压相等C. 靠近正极的支路电压更大D. 灯泡越亮的支路电压越大03 分析题目：两灯串联，闭合开关后发现L₁亮、L₂不亮，且电压表测L₂两端电压时有示数。请结合串联电路特点，分析该电路故障的可能原因。答案解析01 基础原则判断× 严禁操作电流表内阻极小，若直接接电源两极会造成电源短路。瞬间产生的极大电流会烧毁电流表，甚至导致导线过热引发危险，这是电学实验中的绝对红线。02 电路规律应用B 正确选项并联电路的核心电压规律为：各支路两端电压相等，且等于电源电压（U = U₁ = U₂）。这一特性保证了各支路用电器可独立工作，互不干扰，是家庭电路的标准连接方式。03 电路故障诊断L₂ 发生短路L₁正常发光说明干路为通路；电压表测L₂无示数，表明其两端无电势差。结合现象可判定：电流绕过L₂直接形成回路，即L₂短路（若为断路，电压表应有示数接近电源电压）。? 核心技巧：故障分析遵循“先看通路，再测电压”。短路时用电器两端电压为0，断路时断点两端电压接近电源电压，掌握此逻辑可快速解题。拓展探究：水果电池水果电池是一种利用水果的酸性电解质与两种不同金属电极发生氧化还原反应，将化学能转化为电能的简易原电池装置。它原理直观、取材便捷，是理解电化学基础原理的绝佳趣味实验。01 影响电压的关键因素•水果种类：酸性越强电压越高（如柠檬＞苹果）•电极材料：需两种不同金属（铜-锌为经典组合）•物理条件：电极插入深度、间距及水果新鲜度均会影响电压大小。02 如何提升电池输出电压？•串联增效：将电池的正负极依次首尾相连，总电压等于各电池电压之和，这是提升电压最直接的方法。•优化接触：适当增大电极与果肉的接触面积，可提升输出电流，让小灯泡更亮。? 课堂小挑战：试着用番茄、橙子和苹果分别制作电池，对比它们的电压差异。如果电压太低无法点亮LED，不妨尝试串联3-4个水果电池试试效果！课后作业01 基础巩固完善本章核心知识点思维导图，梳理逻辑关系；从随堂练习中整理3道典型错题，标注错误原因与正确解题思路，形成完整的错题分析笔记。02 能力进阶独立完成单元复习卷中的电路故障分析大题；结合课堂所学，自主设计“水果电池”的探究实验步骤，详细列出实验材料、变量控制及预期现象。03 视野拓展查阅“生物电”相关科普资料，探索其在自然界与人体中的奥秘。结合查阅内容，撰写一篇200字左右的科普小短文，题目自拟，下节课进行分享。? 提交指南：基础与提升作业请书写在作业本上，拓展短文可打印或手写，所有作业请于下周一课前交至学习委员处。谢谢观看！电学世界，精彩无限。
