专项素养综合全练(十二)　简单机械作图2026人教版（2024）初中物理8年级下册同步习题课件（含答案）

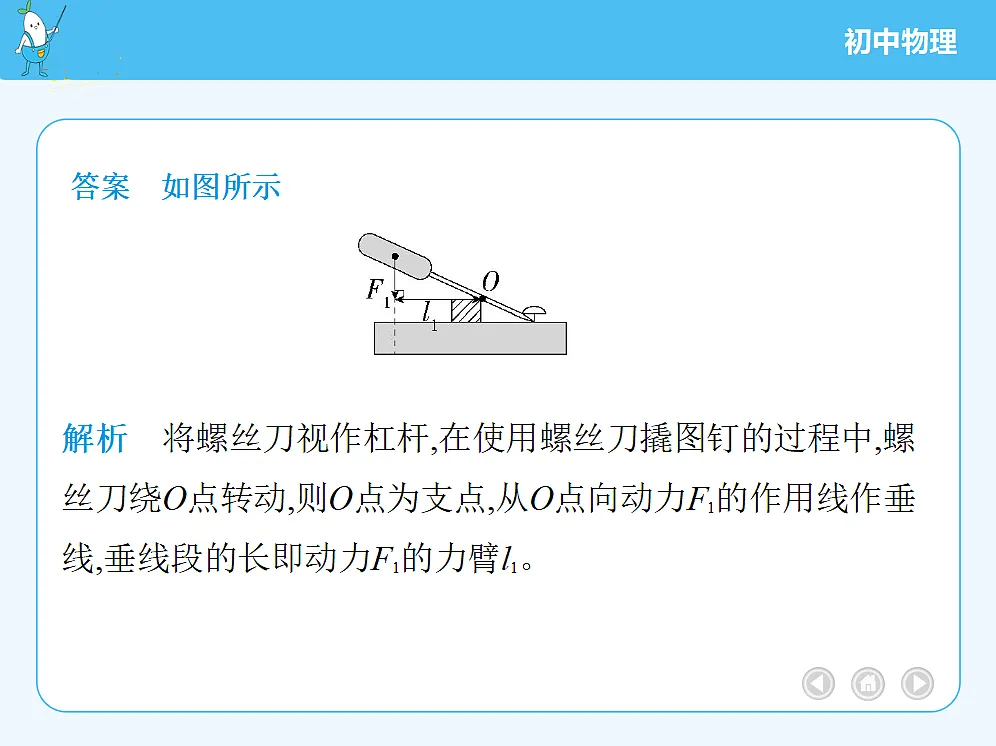

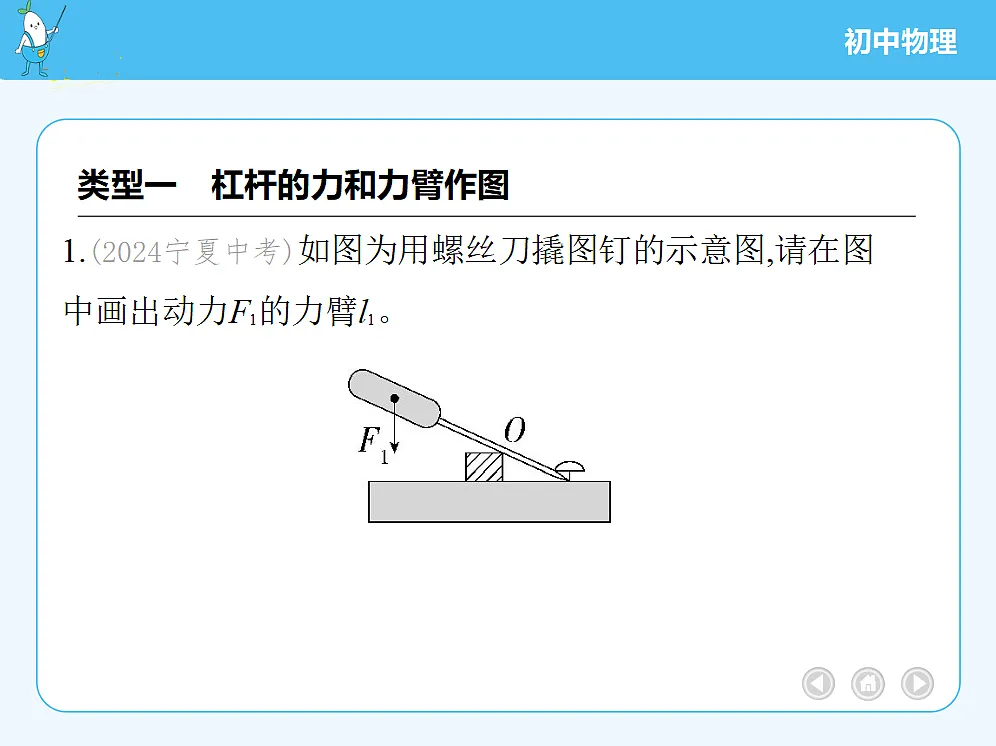

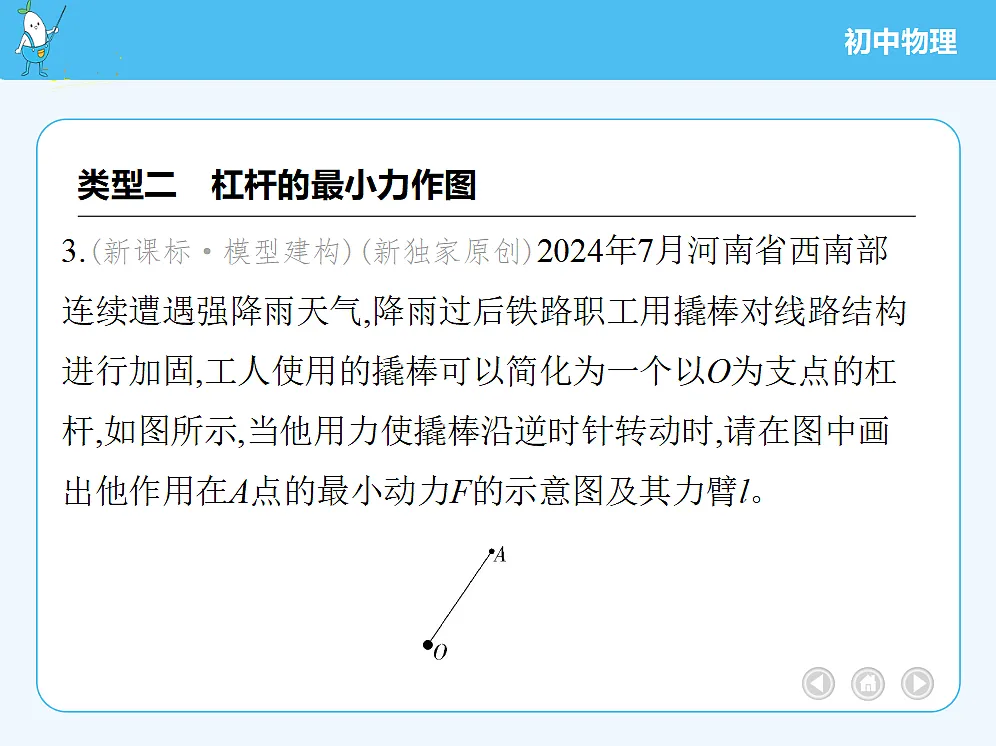

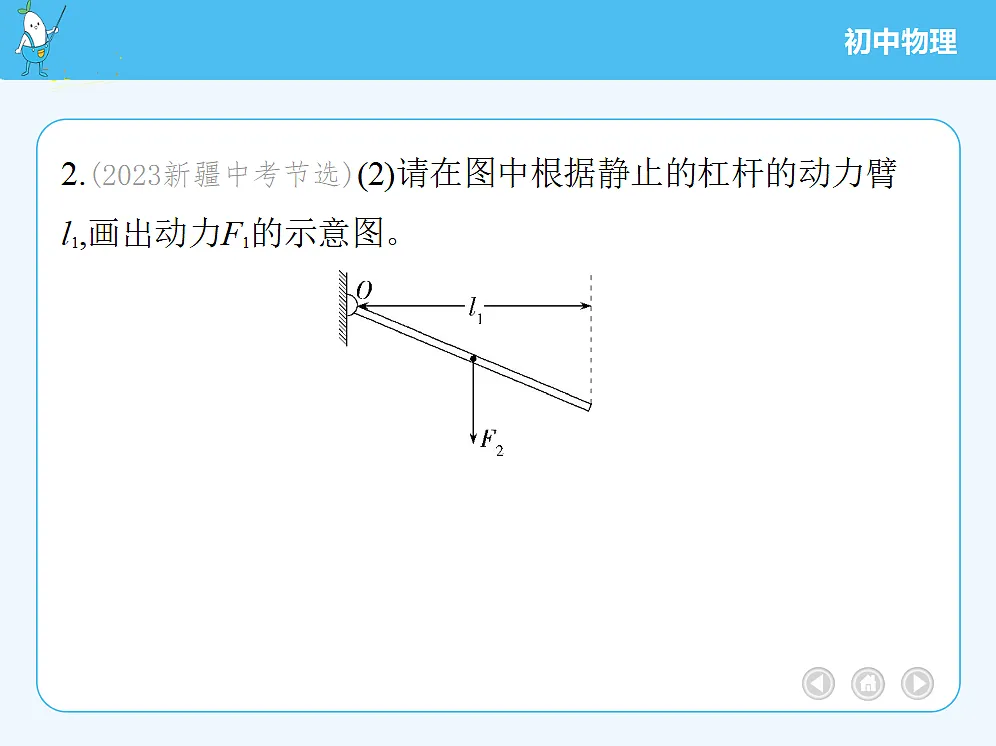

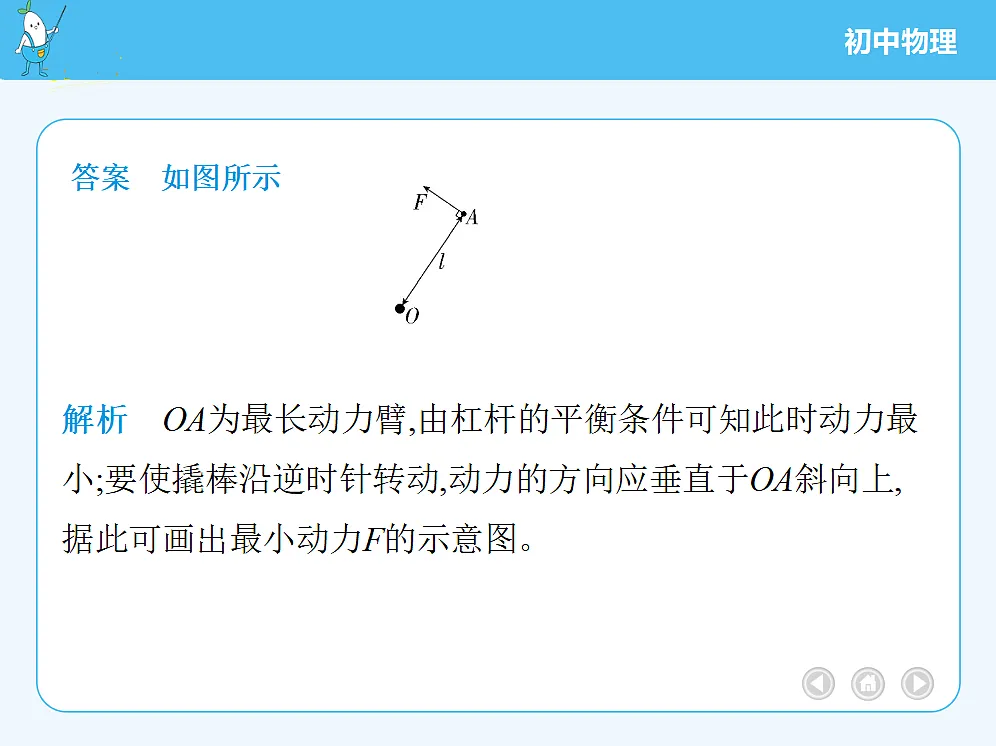

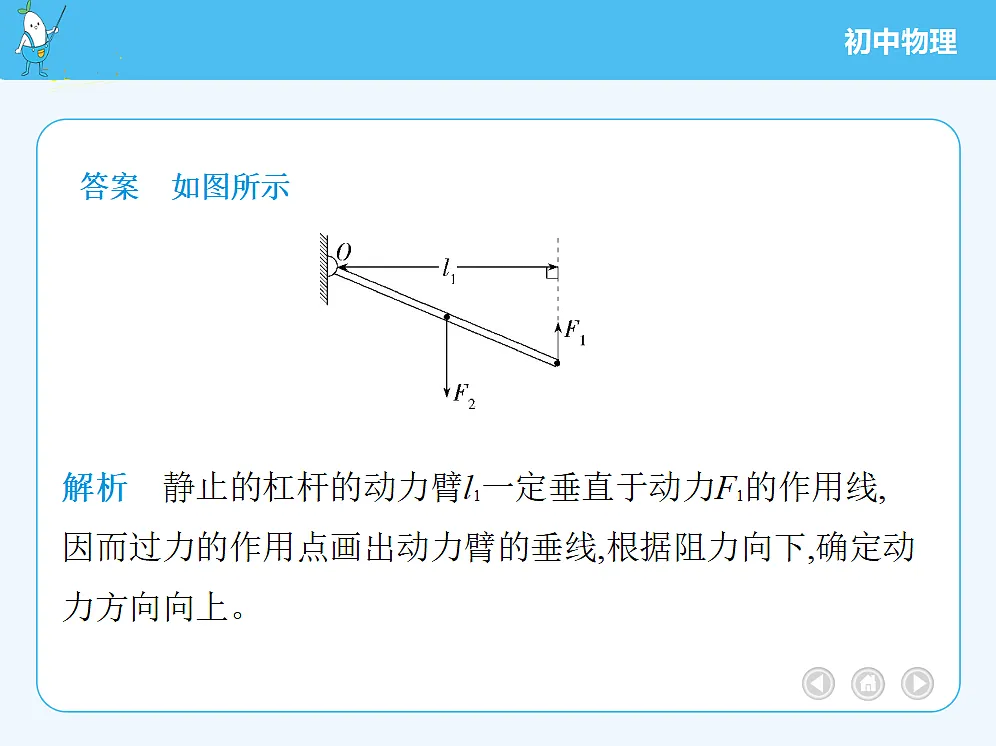

专项素养综合全练(十二)简单机械作图1.(2024宁夏中考)如图为用螺丝刀撬图钉的示意图,请在图中画出动力F1的力臂l1。解析　将螺丝刀视作杠杆,在使用螺丝刀撬图钉的过程中,螺丝刀绕O点转动,则O点为支点,从O点向动力F1的作用线作垂线,垂线段的长即动力F1的力臂l1。答案　如图所示2.(2023新疆中考节选)(2)请在图中根据静止的杠杆的动力臂l1,画出动力F1的示意图。   答案　如图所示解析　静止的杠杆的动力臂l1一定垂直于动力F1的作用线,因而过力的作用点画出动力臂的垂线,根据阻力向下,确定动力方向向上。3.(新课标·模型建构)(新独家原创)2024年7月河南省西南部连续遭遇强降雨天气,降雨过后铁路职工用撬棒对线路结构进行加固,工人使用的撬棒可以简化为一个以O为支点的杠杆,如图所示,当他用力使撬棒沿逆时针转动时,请在图中画出他作用在A点的最小动力F的示意图及其力臂l。答案　如图所示解析    OA为最长动力臂,由杠杆的平衡条件可知此时动力最小;要使撬棒沿逆时针转动,动力的方向应垂直于OA斜向上,据此可画出最小动力F的示意图。4.如图所示,O为支点,杠杆AB平衡时,画出施加在杠杆上最小动力F1的示意图。  答案　如图所示解析　由图知,以BO为动力臂时动力臂最长,此时动力最小,力F1的作用点在B点,方向垂直于OB斜向上。5.(2024湖南永州二模)某人站在水平地面上用滑轮组提升重物,请你用笔画线代替绳子,在图中画出滑轮组的绕线方式。   答案　如图所示解析　站在地面上的人向下拉绳子用滑轮组提起物体,绳子自由端的拉力方向应向下,然后“由外向内”将绳子进行缠绕,绳子应固定在定滑轮的挂钩上。6.(2023安徽合肥庐阳期末)如图,小明用滑轮组向左匀速移动重物,请你画出图中滑轮组的最省力的绕绳方法。  解析　一个动滑轮上最多有三股绳子,此时拉力最小,最省力;从动滑轮的挂钩开始,依次绕过定滑轮、动滑轮。答案　如图所示7.(2024河南淅川期末)如图所示,一个质量为50 kg的人站在水平面上,他想通过如图所示的滑轮组对弹簧进行拉力测试,需要对弹簧产生最大1 800 N的力,请画出他最省力的绕绳方法。(动滑轮重力不计)   答案　如图所示解析　一个质量为50 kg的人站在水平面上,能够施加的最大拉力约为F=G=mg=50 kg×10 N/kg=500 N,绳子自由端在人手中,若将绳子依次通过动滑轮与定滑轮,最后固定在动滑轮下方的挂钩上,滑轮组绳子的有效股数n=3,F'=3F=3×500 N=1 500 N
