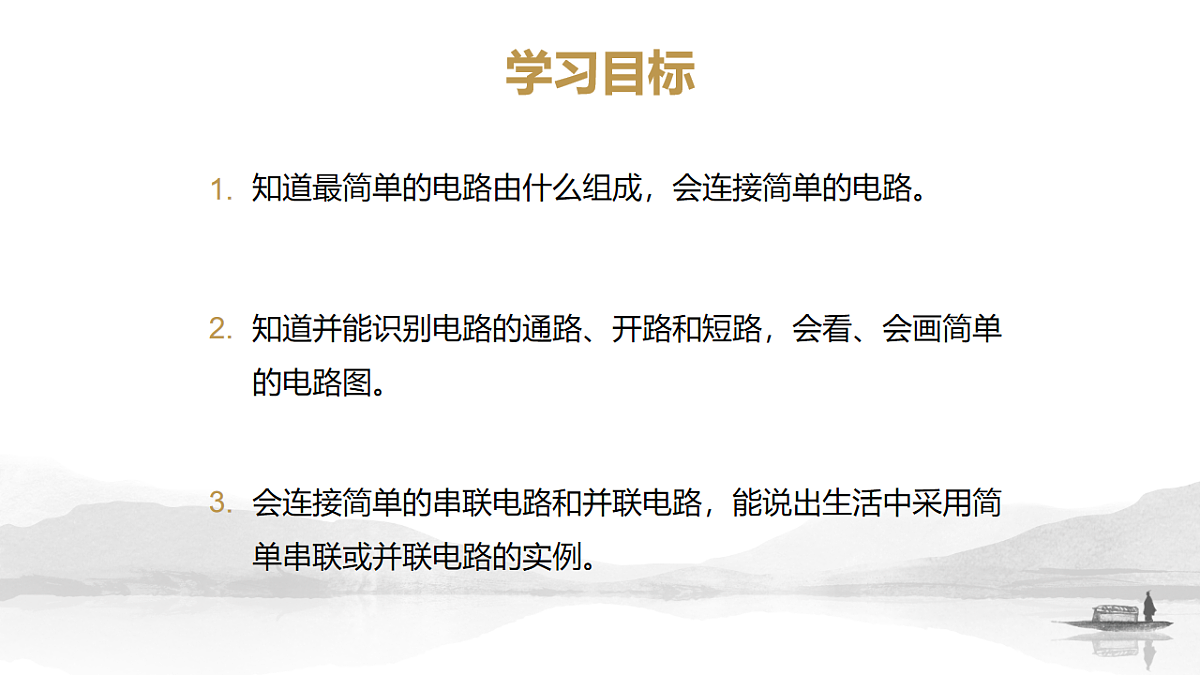

知道最简单的电路由什么组成，会连接简单的电路。
知道并能识别电路的通路、开路和短路，会看、会画简单的电路图。
会连接简单的串联电路和并联电路，能说出生活中采用简单串联或并联电路的实例。

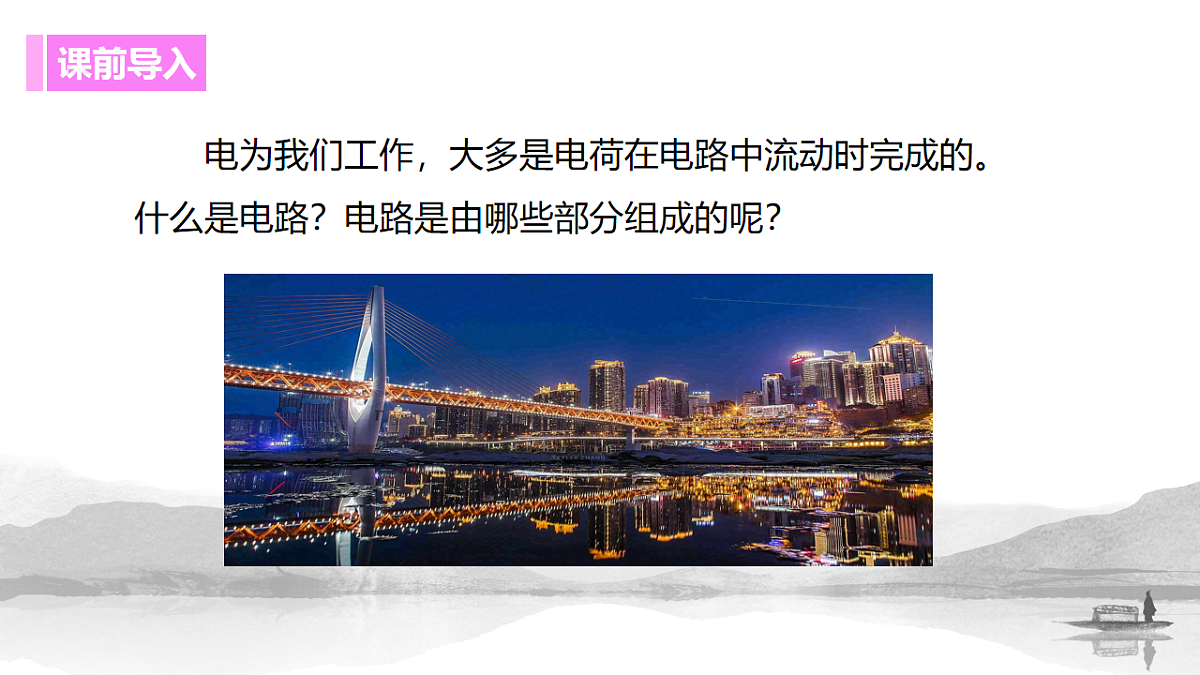

电为我们工作，大多是电荷在电路中流动时完成的。什么是电路？电路是由哪些部分组成的呢？

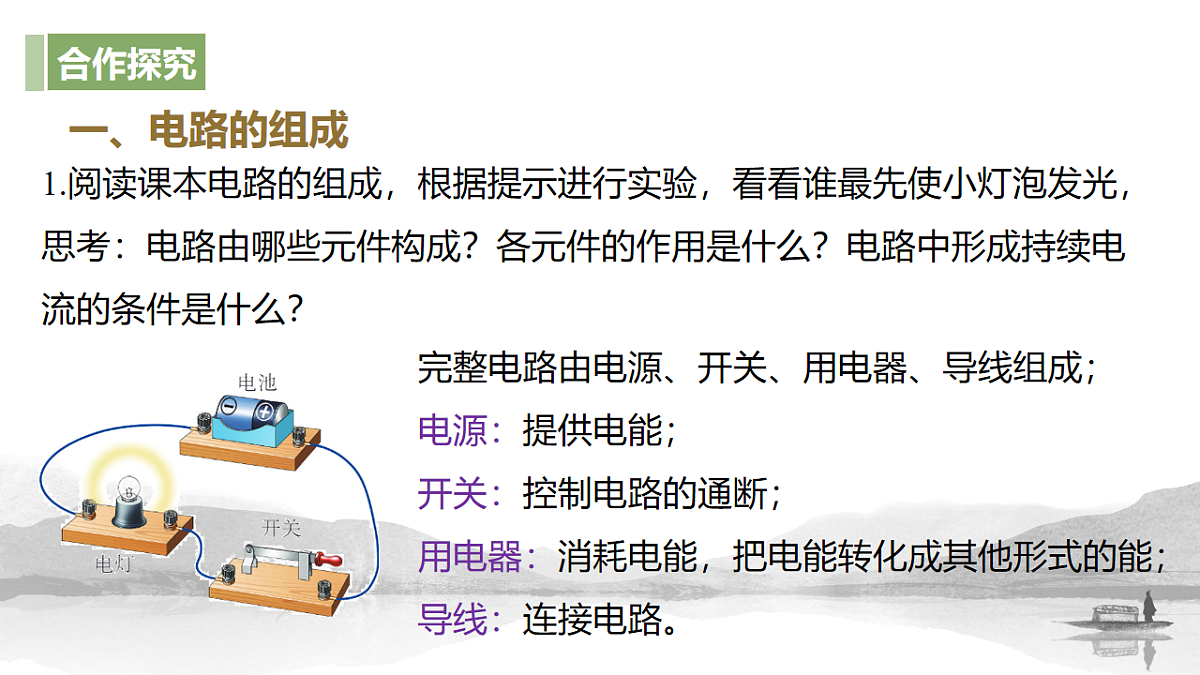

1.阅读课本电路的组成，根据提示进行实验，看看谁最先使小灯泡发光，思考：电路由哪些元件构成？各元件的作用是什么？电路中形成持续电流的条件是什么？
完整电路由电源、开关、用电器、导线组成；电源：提供电能；开关：控制电路的通断；用电器：消耗电能，把电能转化成其他形式的能；导线：连接电路。

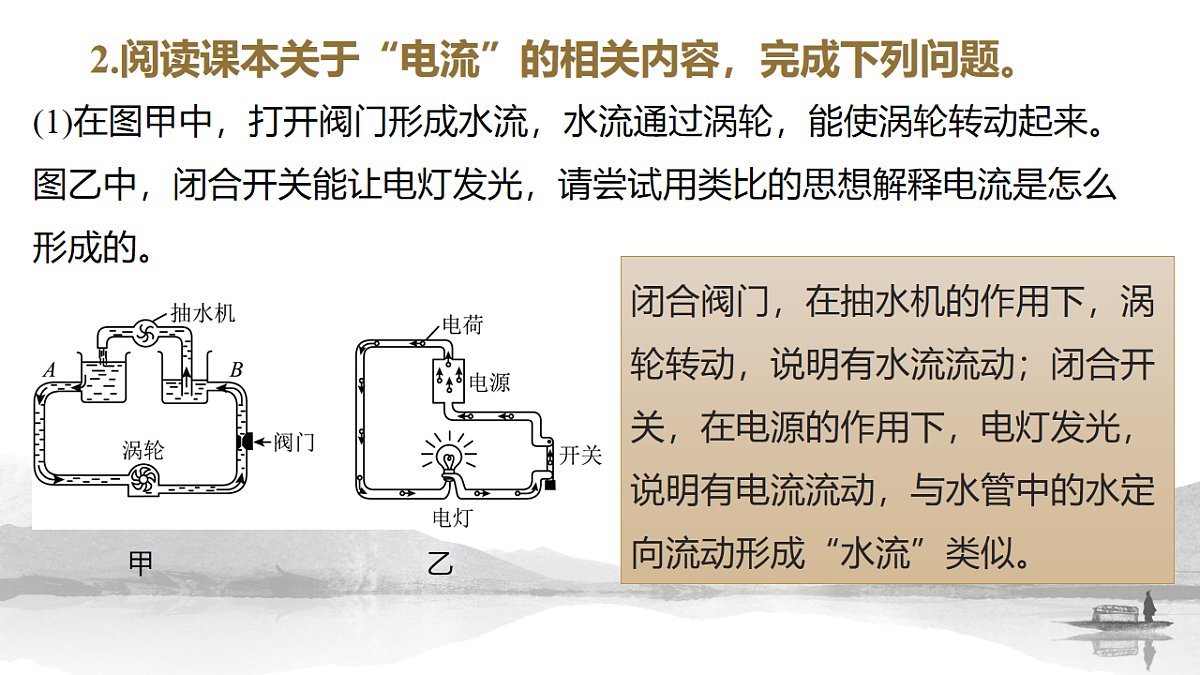

(1)在图甲中，打开阀门形成水流，水流通过涡轮，能使涡轮转动起来。图乙中，闭合开关能让电灯发光，请尝试用类比的思想解释电流是怎么形成的。
闭合阀门，在抽水机的作用下，涡轮转动，说明有水流流动；闭合开关，在电源的作用下，电灯发光，说明有电流流动，与水管中的水定向流动形成“水流”类似。
2.阅读课本关于“电流”的相关内容，完成下列问题。

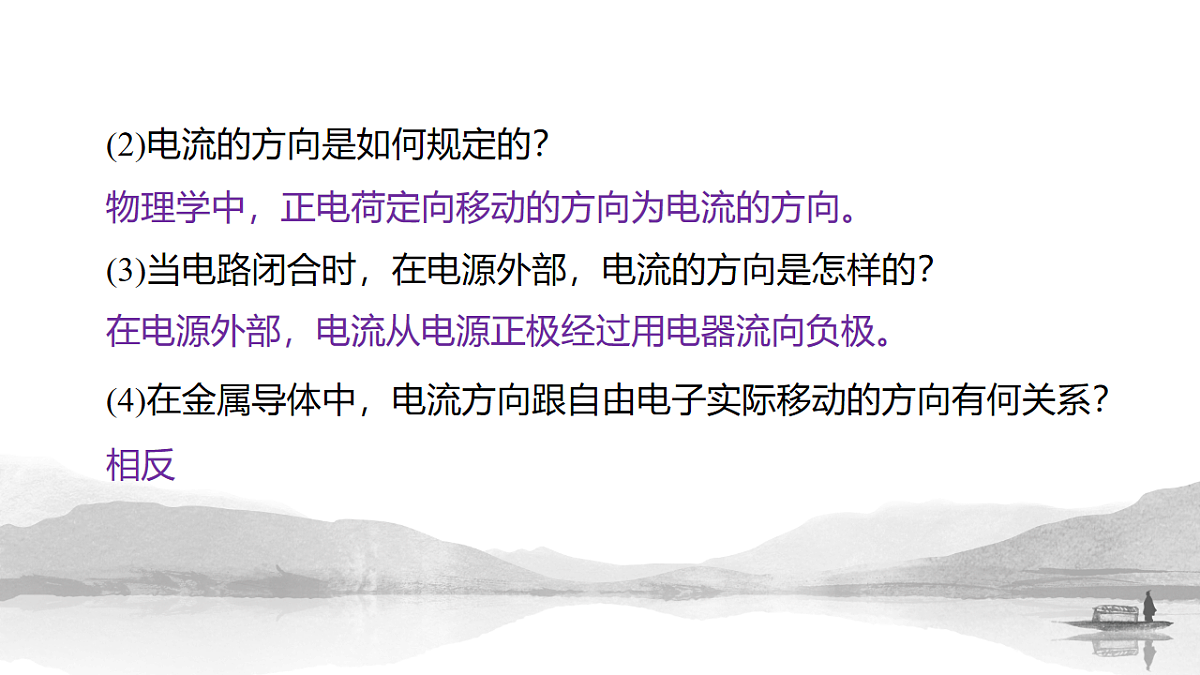

(2)电流的方向是如何规定的？
(3)当电路闭合时，在电源外部，电流的方向是怎样的？
(4)在金属导体中，电流方向跟自由电子实际移动的方向有何关系？
物理学中，正电荷定向移动的方向为电流的方向。
在电源外部，电流从电源正极经过用电器流向负极。
电流的形成与电流的方向

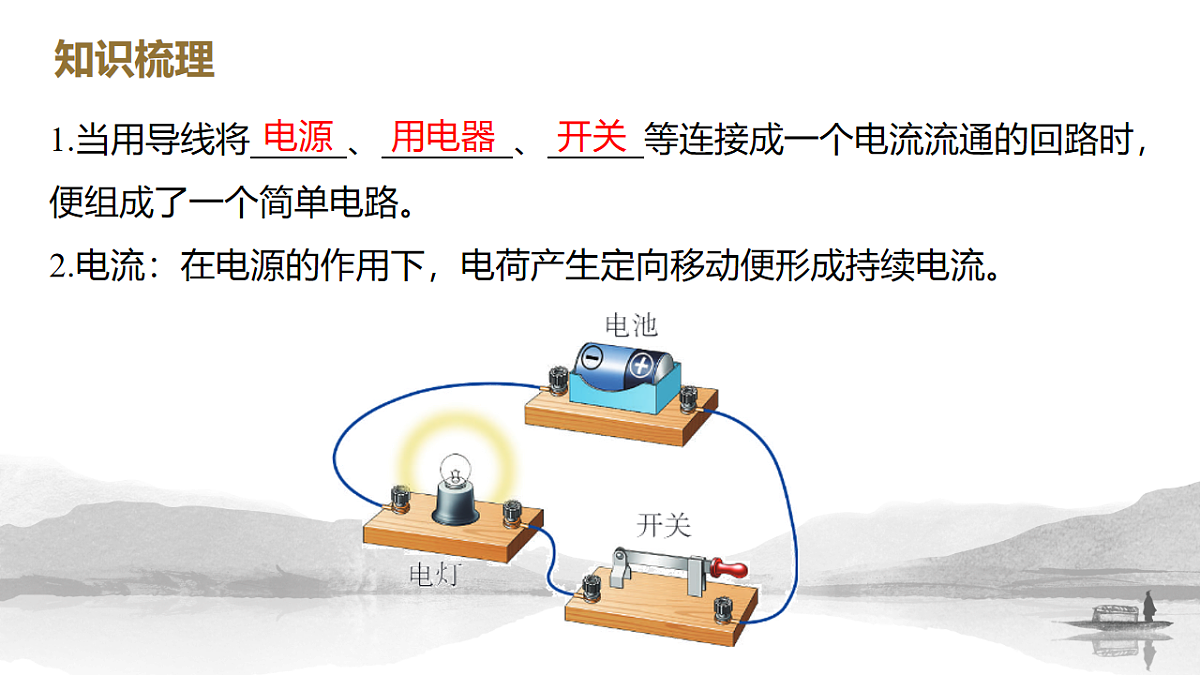

1.当用导线将 、 、 等连接成一个电流流通的回路时，便组成了一个简单电路。2.电流：在电源的作用下，电荷产生定向移动便形成持续电流。
如图所示的三幅图片：(1)图甲中，电路处处连通，叫 。(2)图乙中，电路在某处断开，叫 。(3)图丙中，不经过 而直接将电源两极用 连通的电路叫短路，短路时电流很 ，会 。
阅读教材第68页，知道常见的电路元件符号，了解画电路图的要求。
1.两个灯泡逐个顺次串接在一起，再接入电路中，这类连接方式叫做串联。闭合开关，拧下一个灯泡，观察另一个灯泡是否还亮。由此说明什么？
2.两个灯泡的两端并列地连在一起，再接入电路中，这类连接方式叫做并联。闭合开关，拧下一个灯泡，观察另一个灯泡是否还亮。由此说明什么？
另一个灯泡熄灭，用电器之间相互影响。
另一个灯泡仍然发光，用电器之间互不影响。
观察下面两个电路图，完成表格。
1．在烧杯中加入盐水，将铜片和锌片放在盐水中，就可以制成一个电池。用电压表测量这个盐水电池的电压时，现象如图所示。以下说法正确的是(      )
A.电压表能提供电压B.铜片是电池的正极C.盐水中电流方向从铜片到锌片D.盐水电池将电能转化为化学能
2．今年的苏超比赛火爆异常，为实现观众快速入场，检票口使用自助检票机，通过闸机时只有身份证识别和人脸识别同时成功，电动机启动打开闸机。下列电路图设计合理的是( )
A. B.C. D.
3．如图中充电宝正在同时给三部手机充电，此时这三部手机是__________联的，充电宝相当于电路中的____________，将化学能转化为__________能。
