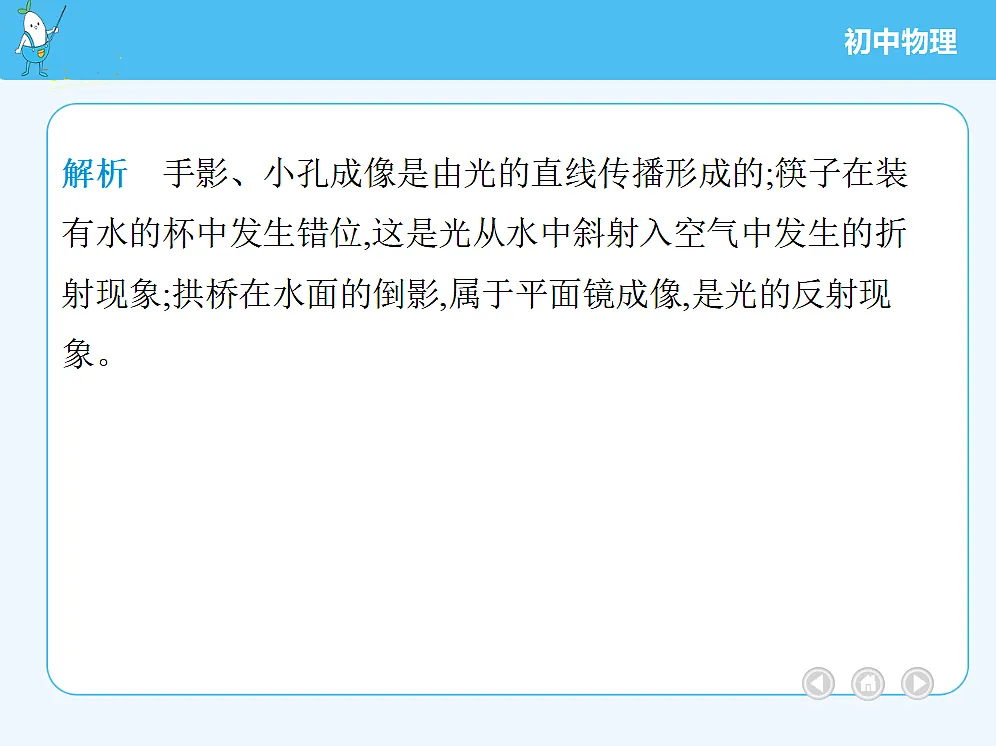

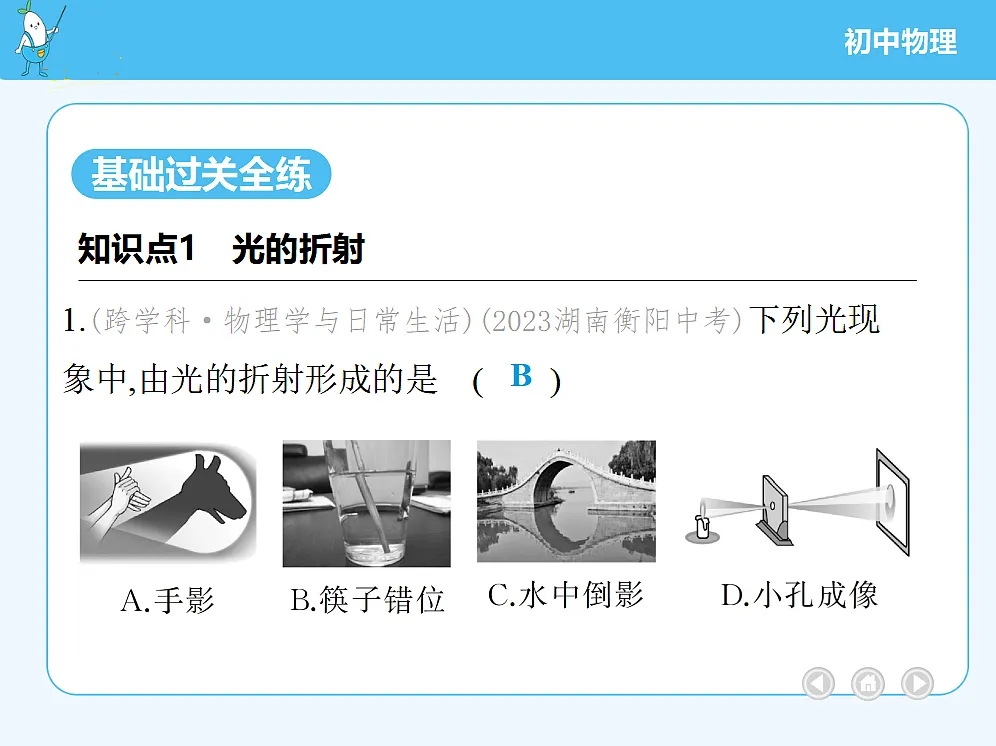

解析　手影、小孔成像是由光的直线传播形成的;筷子在装有水的杯中发生错位,这是光从水中斜射入空气中发生的折射现象;拱桥在水面的倒影,属于平面镜成像,是光的反射现象。

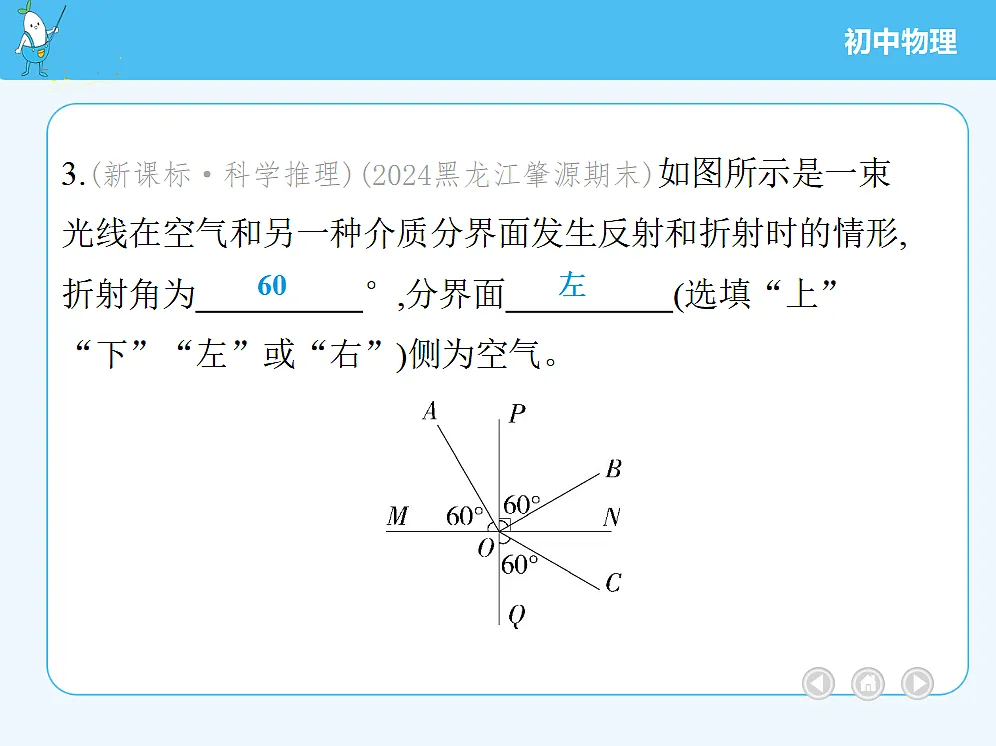

3.(新课标·科学推理)(2024黑龙江肇源期末)如图所示是一束光线在空气和另一种介质分界面发生反射和折射时的情形,折射角为　　　　    °,分界面　　　　    (选填“上”“下”“左”或“右”)侧为空气。

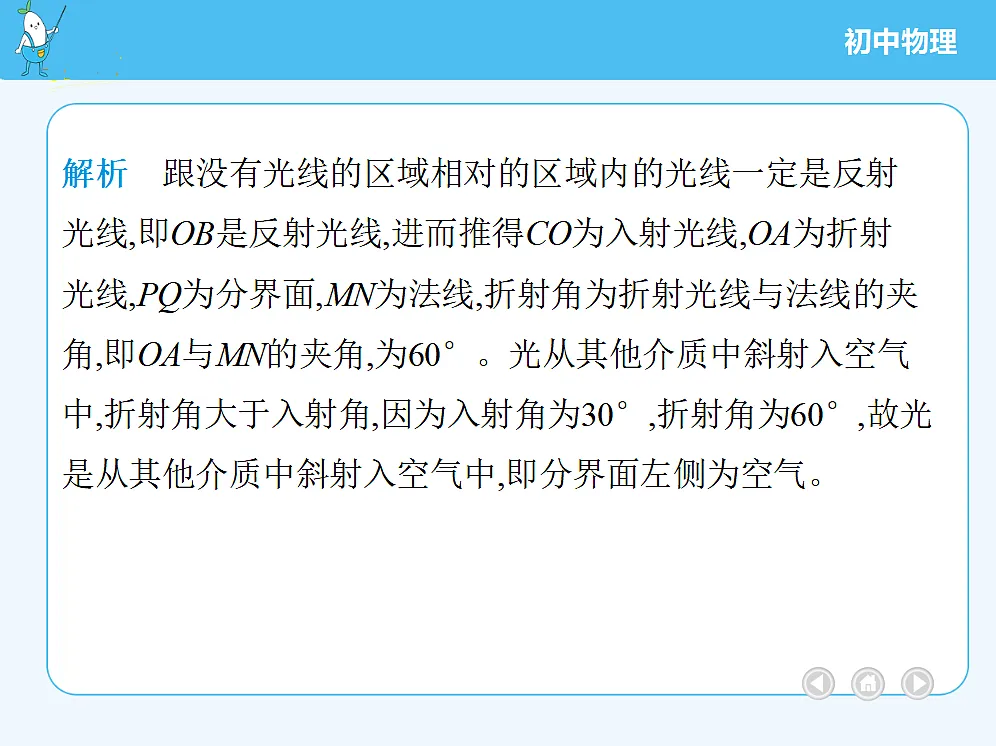

解析　跟没有光线的区域相对的区域内的光线一定是反射光线,即OB是反射光线,进而推得CO为入射光线,OA为折射光线,PQ为分界面,MN为法线,折射角为折射光线与法线的夹角,即OA与MN的夹角,为60°。光从其他介质中斜射入空气中,折射角大于入射角,因为入射角为30°,折射角为60°,故光是从其他介质中斜射入空气中,即分界面左侧为空气。
4.(2024广东惠东期中)如图是一束光从空气中斜射到水面,请在图中作出光在水中大致的折射光线。
解析　首先过入射点O垂直于分界面画出法线,然后根据折射光线与入射光线分居法线两侧、光从空气斜射入水中时折射角小于入射角画出折射光线。
解析　慢慢往碗内倒水时,保持眼睛和碗的位置不变,金属片反射的光线从水中斜射入空气中时,在水面处发生折射,折射光线远离法线,人眼逆着折射光看去,看到的是变高的金属片的虚像。
6.(新独家原创)长江禁渔以来,各种保护措施协同推进,水生生物资源和多样性均呈现恢复向好趋势,长江江豚(如图所示)数量明显增加。人们看到的水面下的“江豚”实际上是江豚的　　    　    (选填“实”或“虚”)像,它是江豚反射的光从　　    　    斜射入　　　　    时发生　　　　    形成的,江豚的实际位置比人们看到的“江豚”位置　　　　    (选填“浅”或“深”)一些。
解析　人们看到的水面下的“江豚”实际上是江豚反射的光从水中斜射入空气时发生折射形成的虚像;江豚的实际位置比人们看到的“江豚”位置深一些。
解析　人看到的水中的鱼,实际上是鱼反射的光经水面折射后进入人眼,人眼逆着折射光的方向看到的鱼的虚像,所以S'点和人眼的连线与水面的交点O即入射点,连接S点和入射点O即入射光线,入射点到人眼的光线为折射光线。如果用手电筒照射鱼的虚像,根据光发生折射时光路的可逆性,手电筒发出的光经水面折射后会照到鱼身上。
8.(跨学科·物理学与日常生活)(2023四川凉山中考,10,★☆☆)在地球上观看日出时能看到地平线以下的太阳。下列现象与此原理相同的是 (　　)A.茂密树荫下圆形的光斑B.汽车后视镜中的像C.海市蜃楼D.用潜望镜看到海面上的物体
解析　在地球上观看日出时能看到地平线以下的太阳,光学原理是光的折射。茂密树荫下圆形的光斑,原理是光在同种均匀介质中沿直线传播,A不符合题意;汽车后视镜中的像,利用的是凸面镜扩大视野的作用,B不符合题意;海市蜃楼,原理是光的折射,C符合题意;用潜望镜看到海面上的物体,是平面镜成像,原理是光的反射,D不符合题意。
9.(新考向·开放性设问)(2024山西泽州期中,17,★☆☆)小明在课余时间创作了一部侦探小说,其中描述了这样的一个情节,目击者在录口供时对警察说道:“我在泳池游泳,听到响声,赶紧潜入水中,看到歹徒持枪进行偷盗,但是他看不到我,于是我不敢说话,最终逃过一劫。”你认为目击者　　        (选填“有”或“没有”)撒谎,你判断的依据是　　　         。
在光的折射现象中,光路是可逆的
解析　目击者有撒谎,因为在光的折射现象中,光路是可逆的,水中的人能看到岸上的人,岸上的人也可以看到水中的人。
解析　在入射点处垂直界面画出法线,光线从空气斜射入玻璃砖时,折射光线向法线偏折,折射角小于入射角,作出光线从空气中斜射入玻璃砖的折射光线,该折射光线与玻璃砖下表面的交点为第二次入射点,连接第二次入射点和点O作出法线,光从玻璃砖斜射入空气时,折射光线远离法线,即折射角大于入射角,作出光线从玻璃砖斜射入空气的折射光线。
(1)红环最上端A点在水中的像A'点;(2)B'点为蓝环最下端B点的像,请完成从C点看到B点的光路。答案　如图所示
解析　(1)平静的水面可视为平面镜,平面镜成的像与物关于镜面对称,据此确定红环最上端A点在水中的像A'点;(2)由于红、蓝环大小相同,故A'点与B点重合,连接B'、C交水面于O点,连接B、O即入射光线,OC为折射光线。
13.(新考法·分析论证)(2024山东宁阳期中,26,★★☆)小明和同学们进行探究光的折射实验,让光从空气射入水中。通过实验还得到如表数据,分析表中数据,可得出结论:
(1)光从空气斜射到水面时,将同时发生　　　　    和　　    　    现象。(2)光从空气斜射到水面时,折射角随入射角的增大而　　    　    ,且折射角　　　　    (选填“大于”“等于”或“小于”)入射角。(3)小明同学想继续探究“光从空气斜射入水和油时,哪种液体对光的偏折本领较大”。他提出如下实验方案:先让一束光从空气直接斜射入透明的空水槽中,记录下光斑位置(如图甲所示);接着分别倒入水和油,记录对应的光斑位置,再通过
①要实现探究目的,他们应选择图乙中的　　　　    两图所示的实验;②实验时,同学们在水槽底部贴上一把自制纸质刻度尺,这样做是为了便于直接读出光斑移动的距离。同学们正确实验后,所记录的三次光斑的相对位置如图丙所示,经分析可知:光从空气斜射入水和油时,　　　　    对光的偏折本领较大。
解析　(1)光从空气斜射到水面时,将同时发生反射和折射现象;(2)由表中数据可知,光从空气斜射到水面时,当入射角不断增大,折射角也随之增大,故折射角随入射角的增大而增大,且折射角小于入射角;(3)①根据控制变量法的思想,要探究水和油对光的偏折本领大小,必须控制入射角和液面的高度相同,只改变光传播的介质,因此符合条件的为B、D两图;②根据记录,油中光斑的位置距离空气中光斑的位置较远,因此油中光的偏折程度较大,油对光的偏折本领较大。
14.阅读短文,回答问题。光的全反射一束激光从某种玻璃中射向空气(如图甲所示),保持入射点不动,改变入射角(每次增加0.2°),当入射角增大到41.8°时,折射光消失,只存在入射光与反射光,这种现象叫作光的全反射,发生这种现象时的入射角叫作这种物质的临界角。当入射角大于临界角时,只发生反射,不发生折射。
 　　     (1)光在玻璃中　　　　    (选填“是”或“不是”)沿直线传播的,上述玻璃的临界角是　　　　    。(2)折射光消失后反射光的亮度会增强,其原因是折射光消失后,入射光全部发生　　　　    。(3)当光从空气斜射向玻璃时　　　　    (选填“会”或“不会”)发生光的全反射现象。
(4)一个三棱镜由上述玻璃制成,让一束光垂直于该三棱镜的一个面射入(如图乙所示),请在图乙中完成这束入射光的光路图。答案　如图所示
解析　本题通过光的全反射知识考查将所学物理知识与实际情境联系起来,解释有关现象,解决简单问题的物理观念素养。(1)光在真空或同种均匀介质中沿直线传播,故光在玻璃中是沿直线传播的,当入射角为41.8°时,折射光消失了,所以该玻璃的临界角为41.8°;(2)当折射光消失后,入射光全部发生反射,所以反射光的亮度增强了;(3)光从玻璃斜射向空气时,折射角大于入射角,会发生光的全反射现象,光从空气斜射向玻璃时,折射角小于入射角,折射光不会消失,不会发生光的全反射现象;(4)光从空气射入该玻璃时,因光垂直射入,
所以光的传播方向不改变,当光从该玻璃斜射入空气时,入射角为45°,大于该玻璃的临界角,故发生全反射,最终垂直于图中三棱镜的下表面射向空气,且传播方向不改变。
