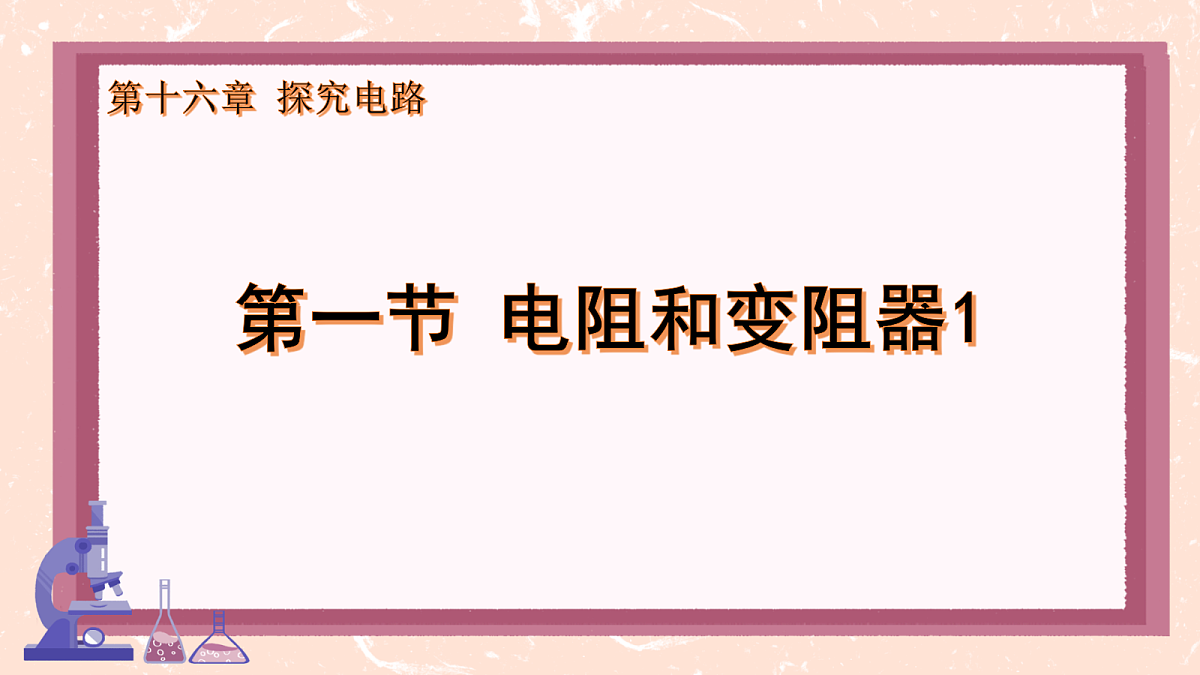

初中物理沪科版（2024）九年级全册（2024）第一节 电阻和变阻器教学演示ppt课件

这是一份初中物理沪科版（2024）九年级全册（2024）第一节 电阻和变阻器教学演示ppt课件，共32页。PPT课件主要包含了实验演示，交流与评价，滑动变阻器，新知探究等内容，欢迎下载使用。

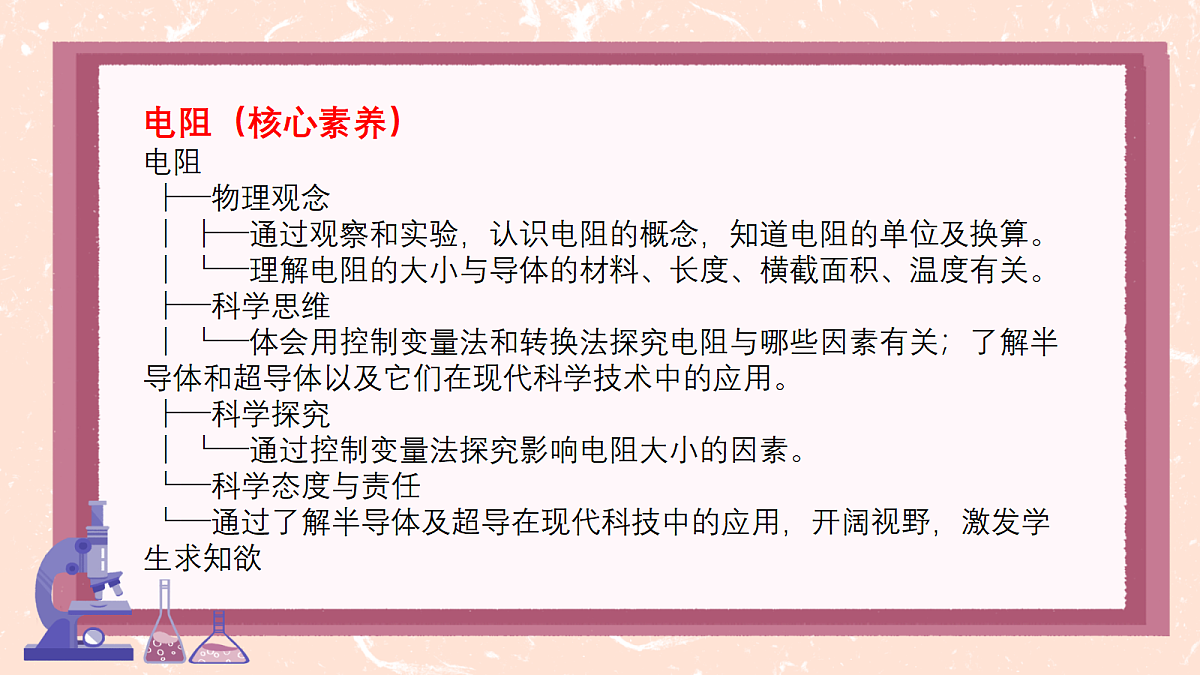

电阻（核心素养）电阻 ├─物理观念 │ ├─通过观察和实验，认识电阻的概念，知道电阻的单位及换算。 │ └─理解电阻的大小与导体的材料、长度、横截面积、温度有关。 ├─科学思维 │ └─体会用控制变量法和转换法探究电阻与哪些因素有关；了解半导体和超导体以及它们在现代科学技术中的应用。 ├─科学探究 │ └─通过控制变量法探究影响电阻大小的因素。 └─科学态度与责任 └─通过了解半导体及超导在现代科技中的应用，开阔视野，激发学生求知欲

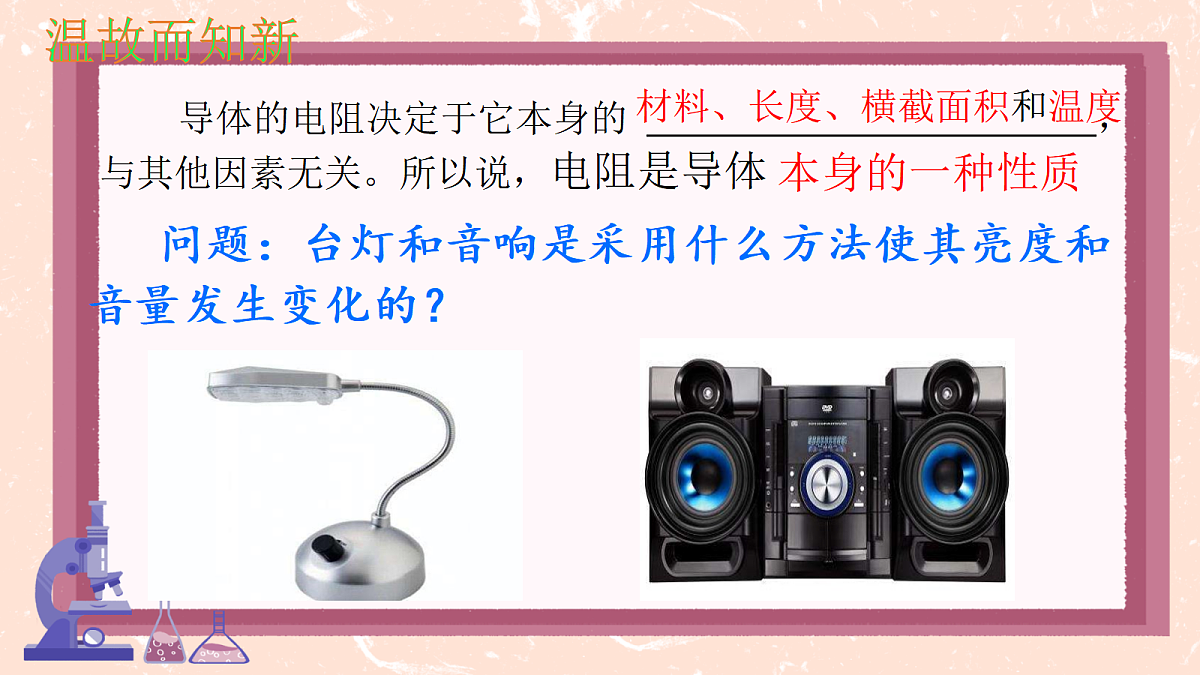

问题：台灯和音响是采用什么方法使其亮度和音量发生变化的？
导体的电阻决定于它本身的 ，与其他因素无关。所以说，电阻是导体
材料、长度、横截面积和温度
改变电池的节数可以改变灯泡的亮度，但亮度不能连续调节。

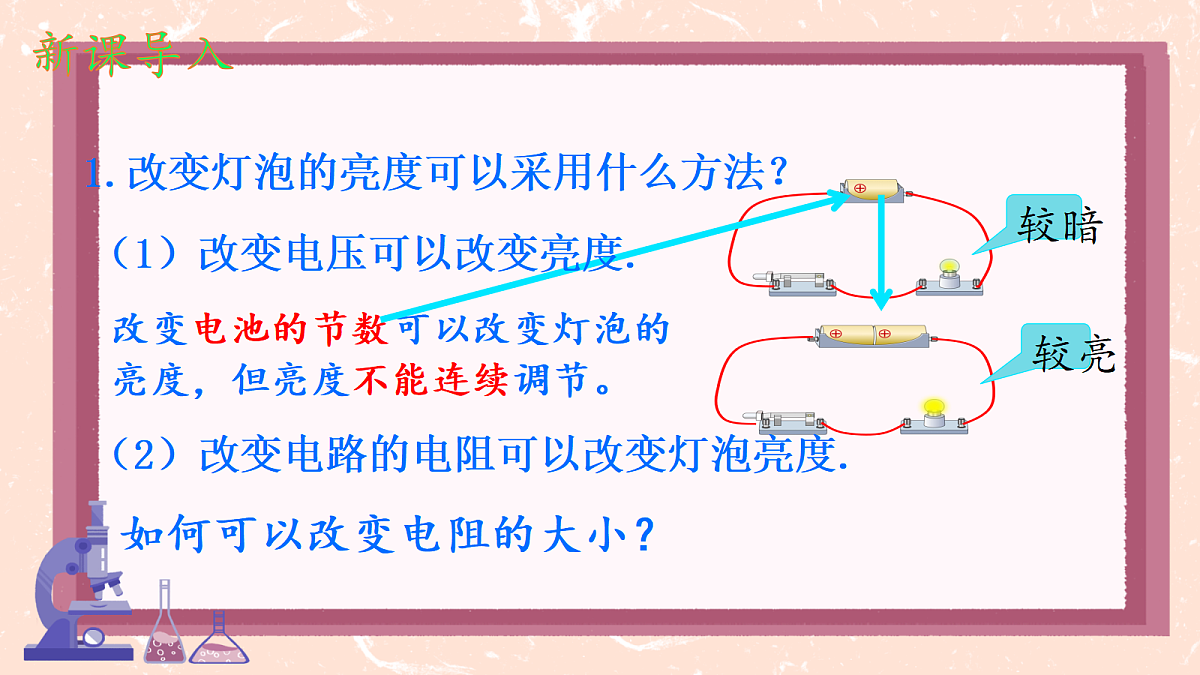

1.改变灯泡的亮度可以采用什么方法？
如何可以改变电阻的大小？
（1）改变电压可以改变亮度.
（2）改变电路的电阻可以改变灯泡亮度.

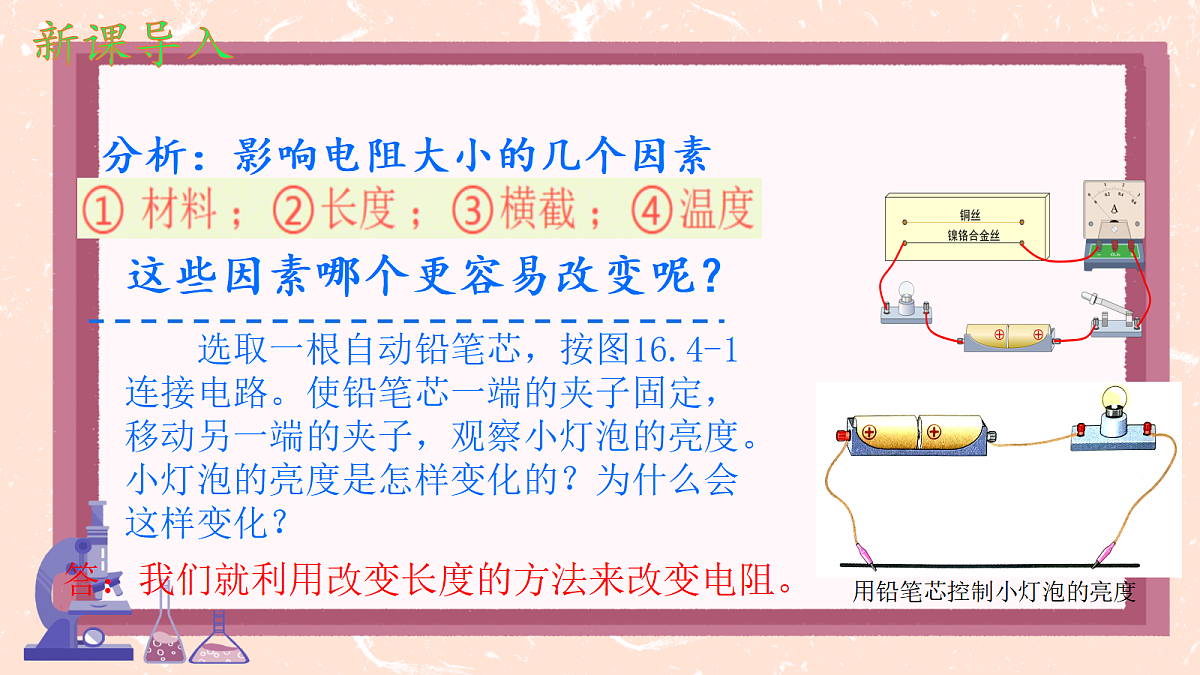

分析：影响电阻大小的几个因素
这些因素哪个更容易改变呢？
答：我们就利用改变长度的方法来改变电阻。
选取一根自动铅笔芯，按图16.4-1连接电路。使铅笔芯一端的夹子固定，移动另一端的夹子，观察小灯泡的亮度。小灯泡的亮度是怎样变化的？为什么会这样变化？
用铅笔芯控制小灯泡的亮度

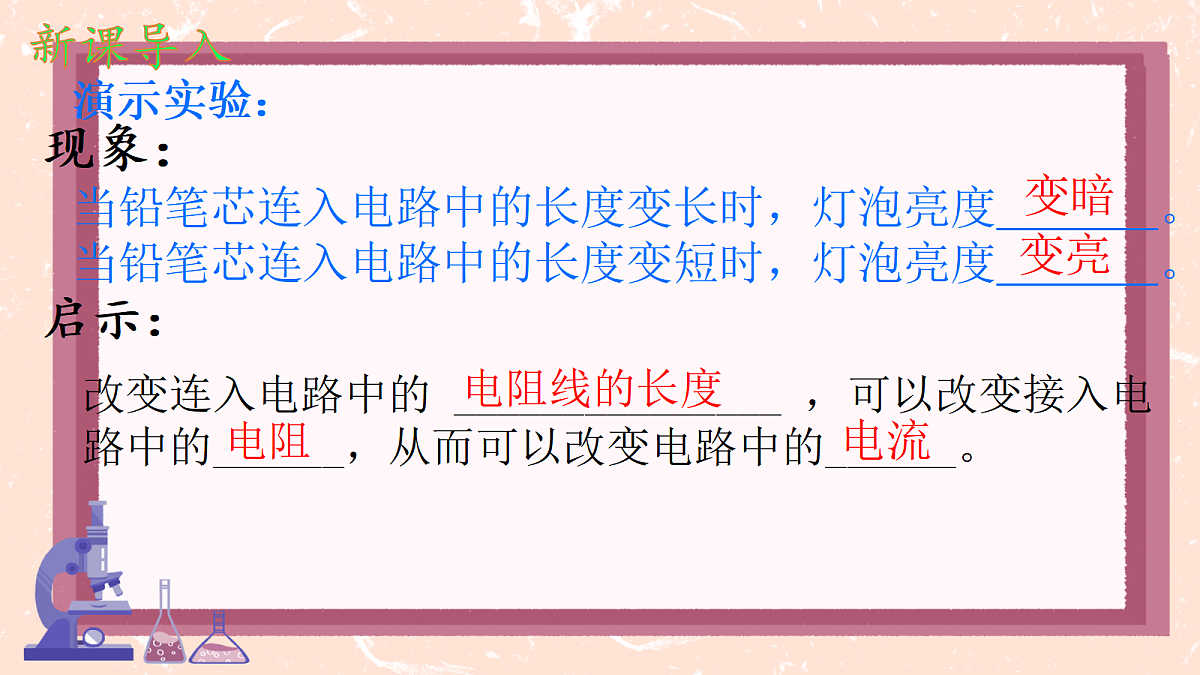

当铅笔芯连入电路中的长度变长时，灯泡亮度 。当铅笔芯连入电路中的长度变短时，灯泡亮度 。
改变连入电路中的 _______________ ，可以改变接入电路中的______，从而可以改变电路中的______。

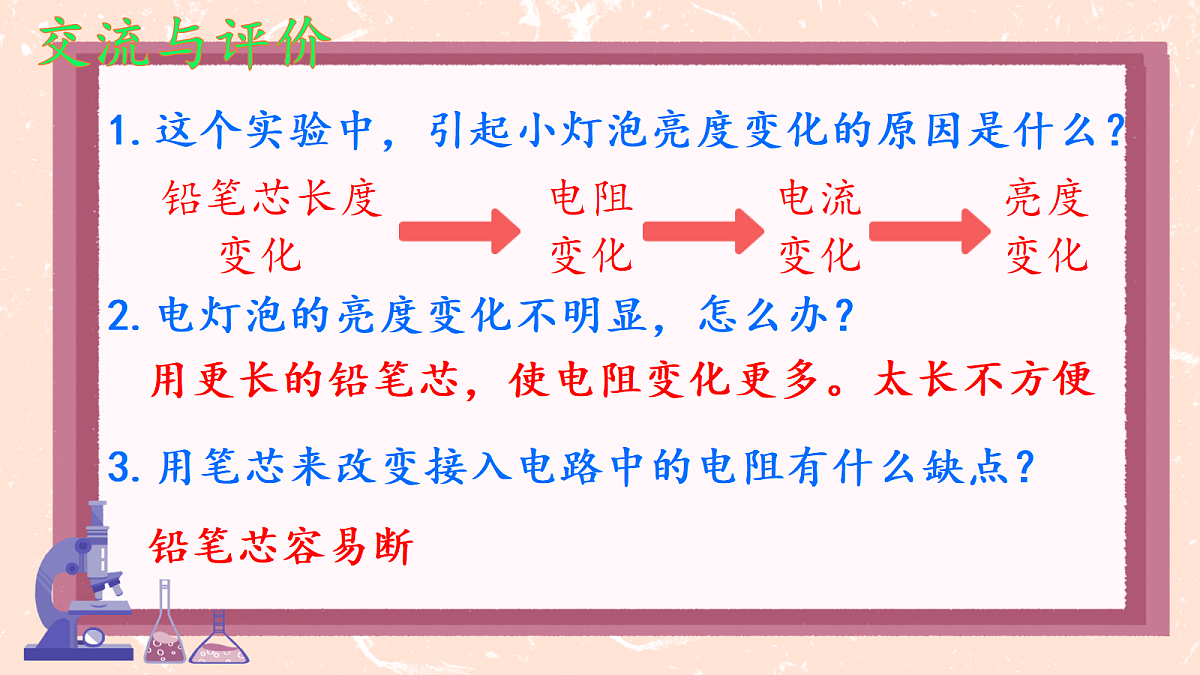

1.这个实验中，引起小灯泡亮度变化的原因是什么？
2.电灯泡的亮度变化不明显，怎么办？
用更长的铅笔芯，使电阻变化更多。
3.用笔芯来改变接入电路中的电阻有什么缺点？
用一根很长的电阻线来调节电路中电流很麻烦，因此出现了——滑动变阻器。
变阻器的最大电阻值是200Ω；
允许通过的最大电流是1.5A。
由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，接触滑片的地方的绝缘漆被刮掉。
3.工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
（1）连接方法:1.串联2.“一上一下”3.P片在最大阻值处
接A、C 等价于接A、D
接B、C 等价于接B、D
（2）.连入阻值:下接线柱与P片长度
实验：用滑动变阻器改变电路中的电流
移动滑片P，观察小灯泡的亮度。
现象：L1的亮度改变；L2的亮度不变。
（1）.滑动变阻器只能改变与它串联的用电器中的电流。
实验：上述实验中小灯泡L1两端的电压是否改变？如何探究？请你设计出实验电路图。
移动滑片，观察电流表和电压表示数的变化。
滑动变阻器能改变与它串联元件的电流和电压。
（2）电流和电压同时增大（或减小）。
实验：连通电路前应将滑片放到什么位置上？
电阻（知识框架）电阻 ├─电阻 │ ├─电阻表示导体对电流阻碍作用的大小，常用字母 R 表示 │ ├─单位：Ω、kΩ、MΩ 1 kΩ = 10³ Ω 1MΩ = 10³ kΩ │ └─电路图中的符号： ├─影响因素 │ ├─在材料、横截面积相同时，导体越长，电阻越大 │ ├─在材料、长度相同时，导体的横截面积越大，电阻越小 │ ├─在长度、横截面积相同时，导体的材料不同，电阻不同 │ └─在一定条件下，金属导体的电阻随温度的升高而增大 ├─半导体 │ ├─半导体：导电性能介于导体和绝缘体之间的材料. │ └─应用：二极管、三极管、集成电路 └─超导现象 ├─超导现象：温度降到某临界值时一些金属的电阻会突然消失 └─应用：超导磁体、超导滤波器等
第一节 电阻和变阻器2
变阻器 ├─物理观念 │ ├─知道滑动变阻器的构造，理解变阻器的工作原理； │ └─知道滑动变阻器上所标规格的含义。 ├─科学思维 │ └─知道正确使用滑动变阻器的方法 ├─科学探究 │ ├─通过实验探究，掌握滑动变阻器的正确使用方法和接线方式； │ └─会用滑动变阻器改变电路中的电流及控制用电器两端的电压。 └─科学态度与责任 ├─知道变阻器在生活中的应用有哪些； └─培养学生严谨的科学态度，激发学生的发明创造热情。
连接：1.滑动变阻器要与被控制电路 ； 2. 两个接线柱。
作用：1、 。 2、改变电路中的 ； 3、改变用电器两端的
原理：通过改变导线的 改变接入电路的 _____， 从而改变 。
滑动变阻器的缺点：虽然可以调节电阻，但无法直接读出电阻大小。如何实现：既能改变大小，又能读出大小？
电阻箱不但可以调节电阻，直接读出电阻大小。
1.电阻箱 —同时实现改变电阻大小和读出电阻大小
2.电阻箱的结构—旋钮式电组箱结构示意图
指针所指数值乘以倍率后相加。
如图所示，是一种自动测定油箱油面高度的装置。R  是滑动变阻器，它的金属片连在杠杆的一端。其工作原理是：当油箱内油面下降时，浮标随之一起下降，金属滑片P 向上滑，变阻器R2连入电路中的电阻变_____，电路中电流变_____，油量表（由电流表改装而成）示数变_____,表示油量减少；反之…….
改变接入电路中的 ______________
（1）____联接入电路；（2） “一___一___”连接
（1）______电路；（2）改变电路中的____________。
（1）闭合开关前，应将滑片置于__________端；
（2）不许超过滑动变阻器允许的__________。
金属 、棒滑片 、电阻线圈 、接线柱
