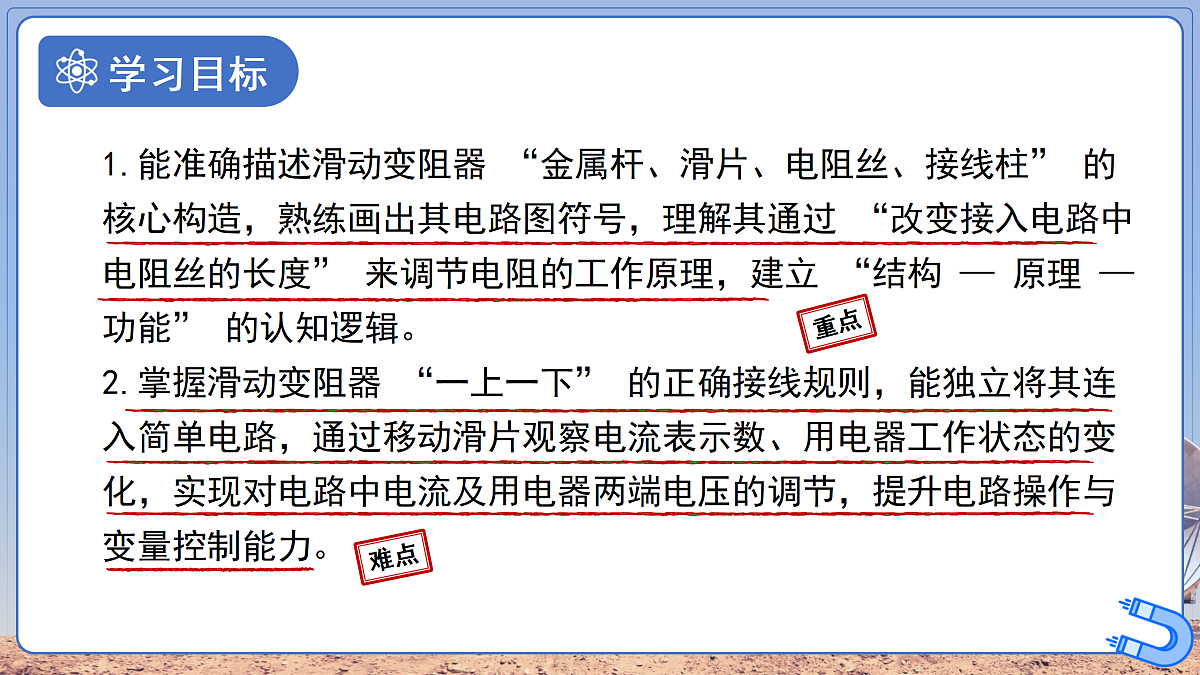

1.能准确描述滑动变阻器 “金属杆、滑片、电阻丝、接线柱” 的核心构造，熟练画出其电路图符号，理解其通过 “改变接入电路中电阻丝的长度” 来调节电阻的工作原理，建立 “结构 — 原理 — 功能” 的认知逻辑。2.掌握滑动变阻器 “一上一下” 的正确接线规则，能独立将其连入简单电路，通过移动滑片观察电流表示数、用电器工作状态的变化，实现对电路中电流及用电器两端电压的调节，提升电路操作与变量控制能力。

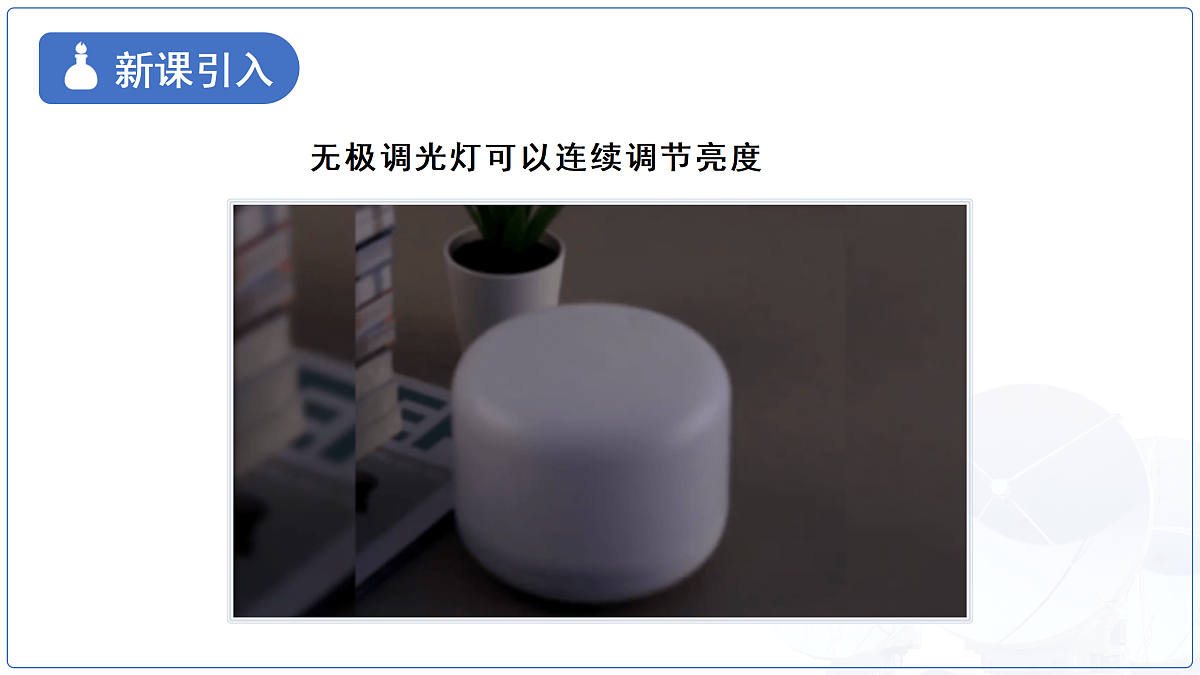

无极调光灯可以连续调节亮度

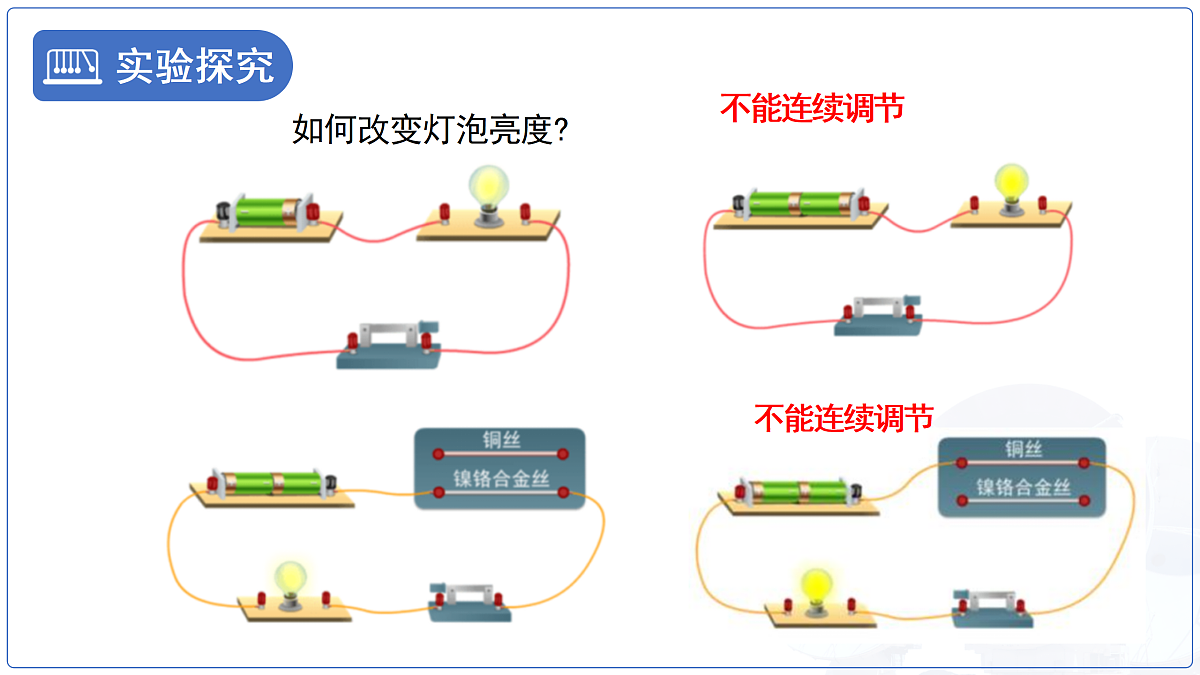

不能连续调节镍铬合金丝

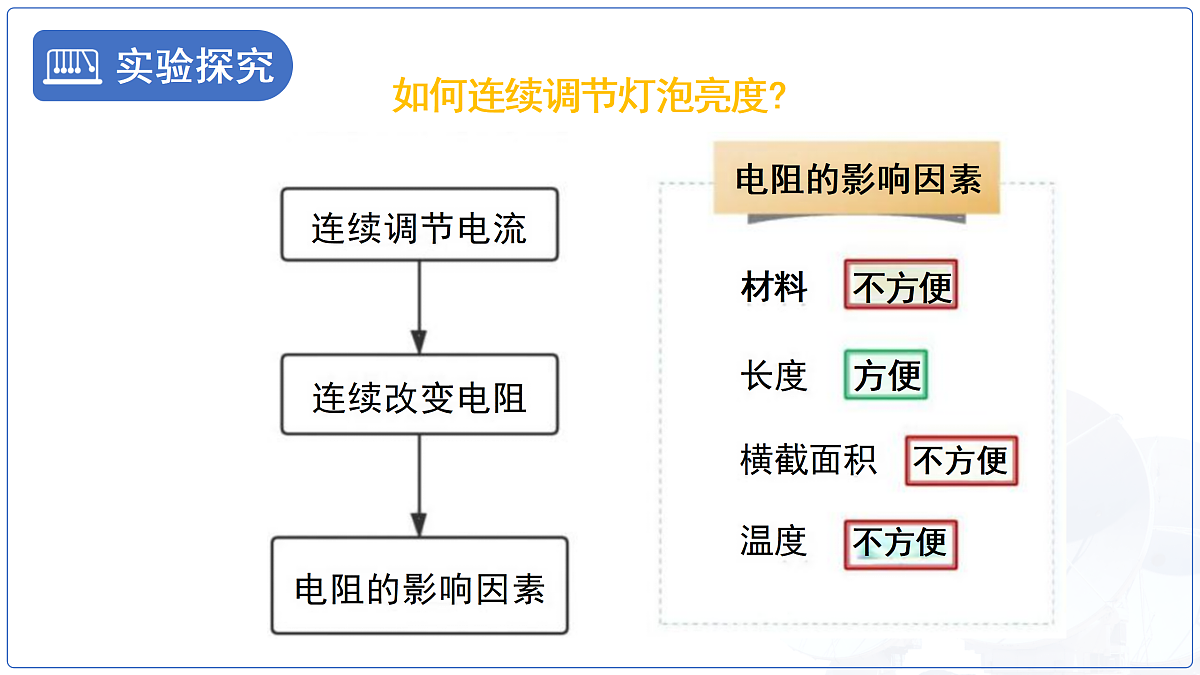

电阻的影响因素材料 不方便长度 方便横截面积 不方便 温度 不方便
连续调节电流连续改变电阻电阻的影响因素
如何连续调节灯泡亮度?

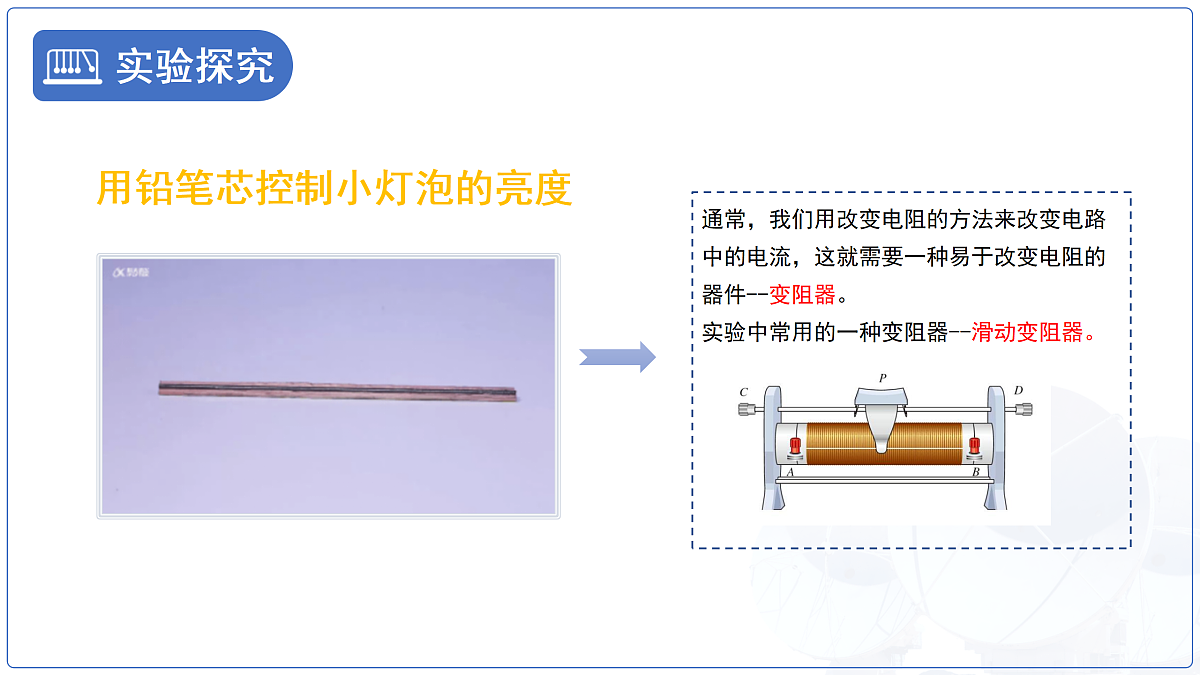

用铅笔芯控制小灯泡的亮度

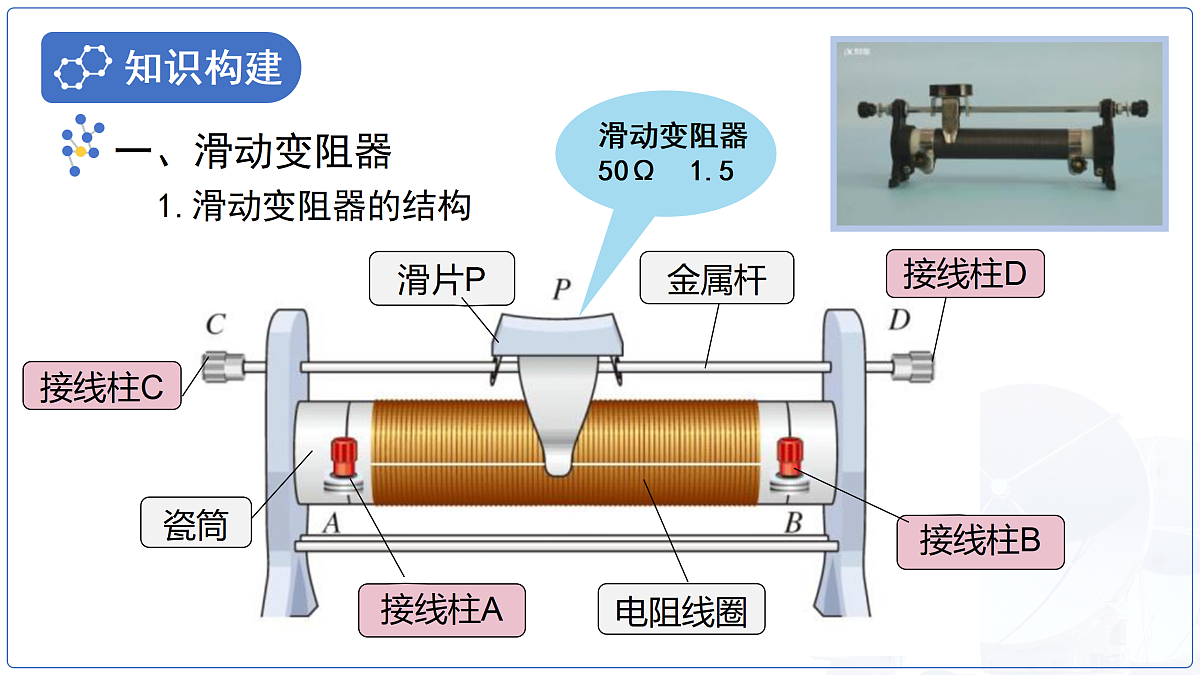

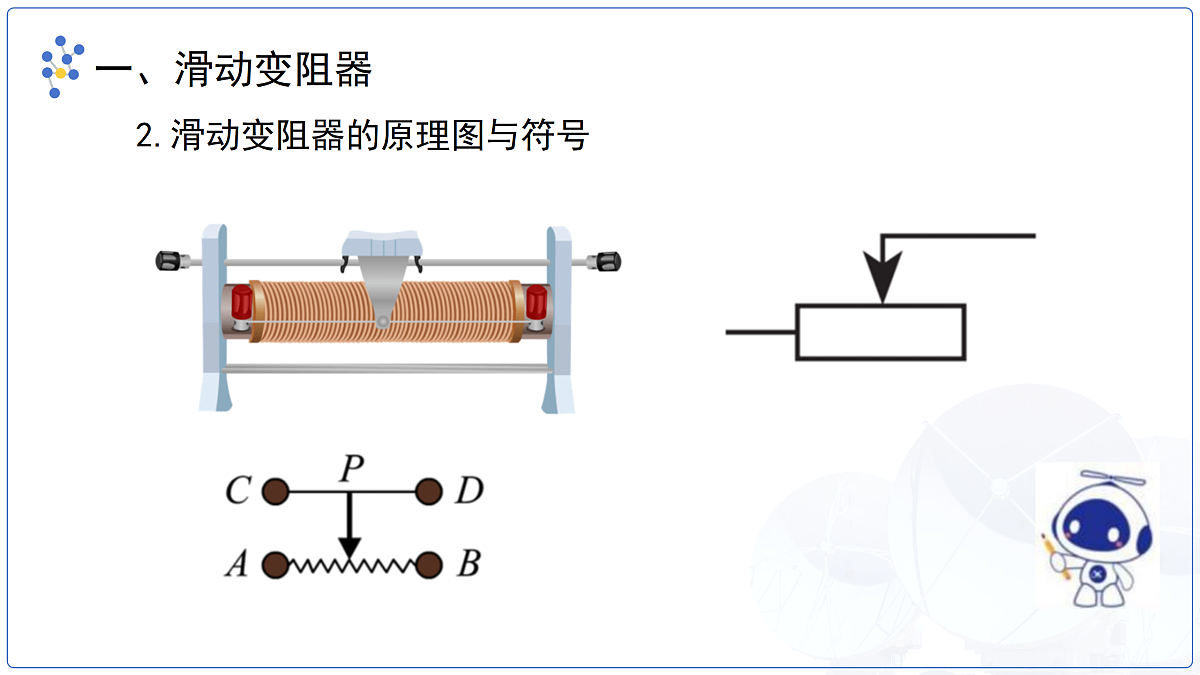

2.滑动变阻器的原理图与符号
1.同时接下接线柱相 当于接入一个定值电阻。
3.滑动变阻器接线柱的选取
2.同时接上接线柱： 相当于接入一根导线。
3.同时接左上、右下接线柱：接入右半部分电阻丝。
4.同时接右上、右下接线柱：接入右半部分电阻丝。
5.同时接右上、左下接线柱：接入右半部分电阻丝。
6.同时接左上、左下接线柱：接入左半部分电阻丝。
用滑动变阻器改变电路中的电流
串联时，电阻越大，电流越小，该电阻两端电压越大
用滑动变阻器控制电阻两端的电压
利用滑动变阻器控制电路中电阻两端电压不变
1.电位器(旋转变阻器)
调光台灯 音箱 空气炸锅
1.用笔画线代替导线，完成图中滑动变阻器改变小灯泡亮暗的线路连接，要求变阻器滑片向左滑动时灯泡变亮。
A.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的B.若只将b、c接入电路，逆时针转动旋钮时灯泡变暗C.若将a、b接入电路中同一点，c 接入电路另一点时，顺时针转动旋钮时灯泡变亮D.若只将a、b接入电路，顺时针转动旋钮时灯泡变亮
2.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c 是它的三个接线柱，a、c 分别与弧形电阻丝的两端相连，b 与金属滑片相连，转动旋钮，滑 片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析错误的是 ( )
甲 乙
