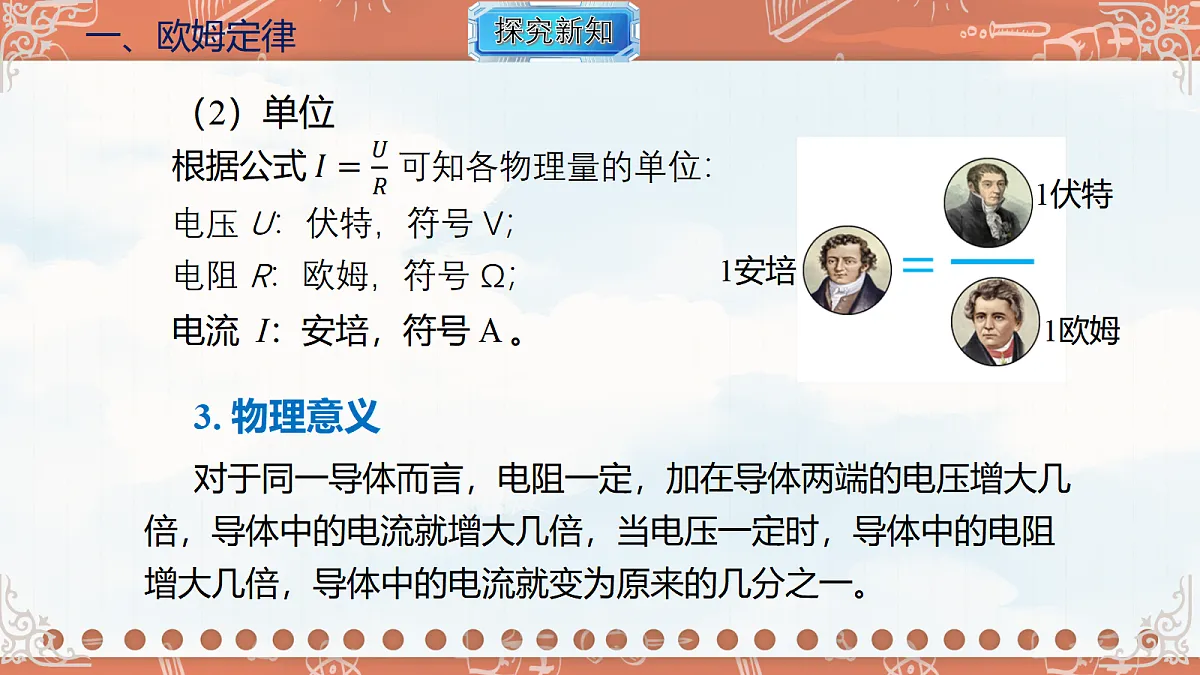

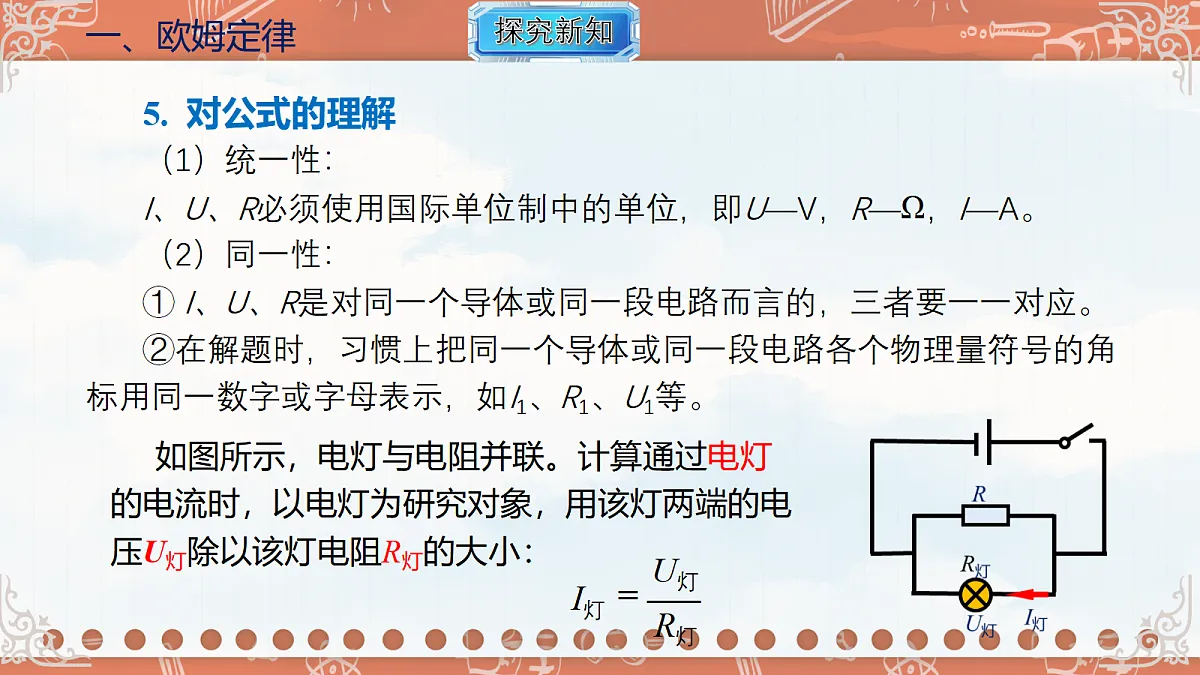

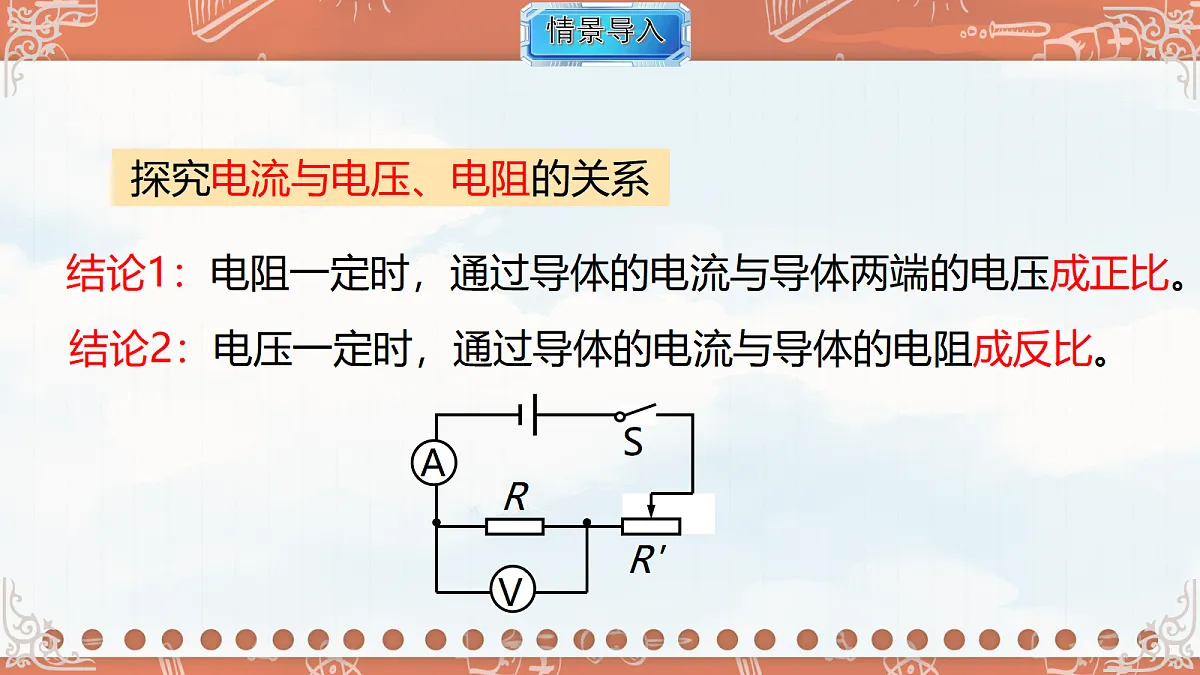

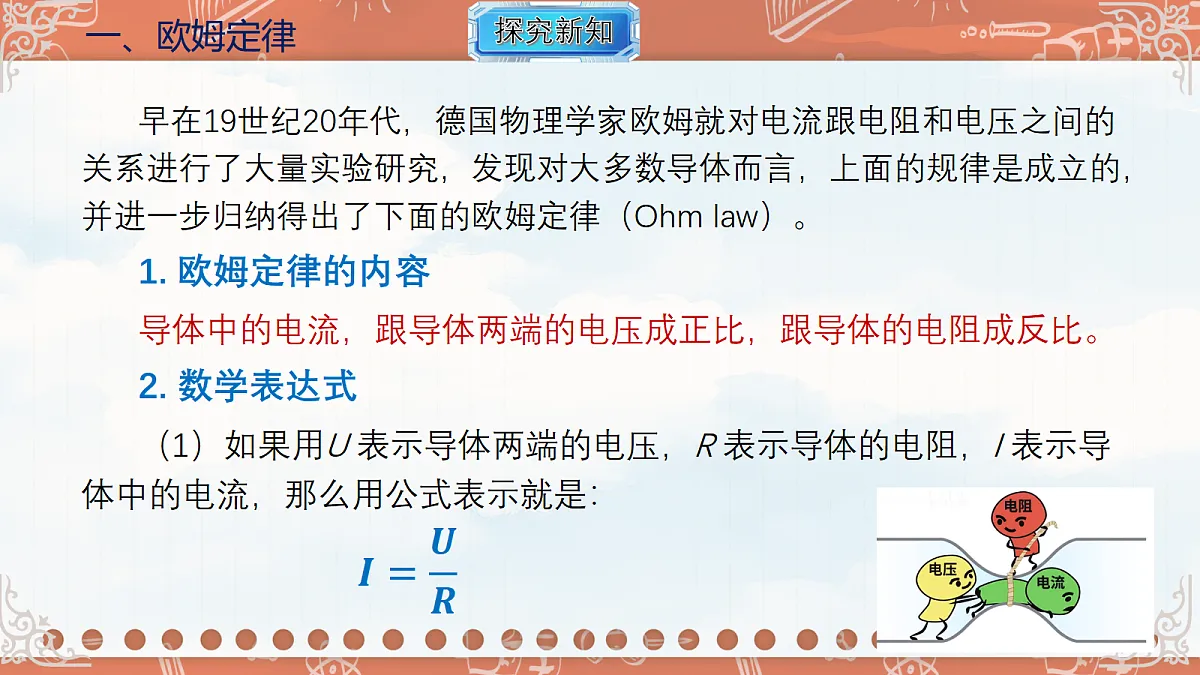

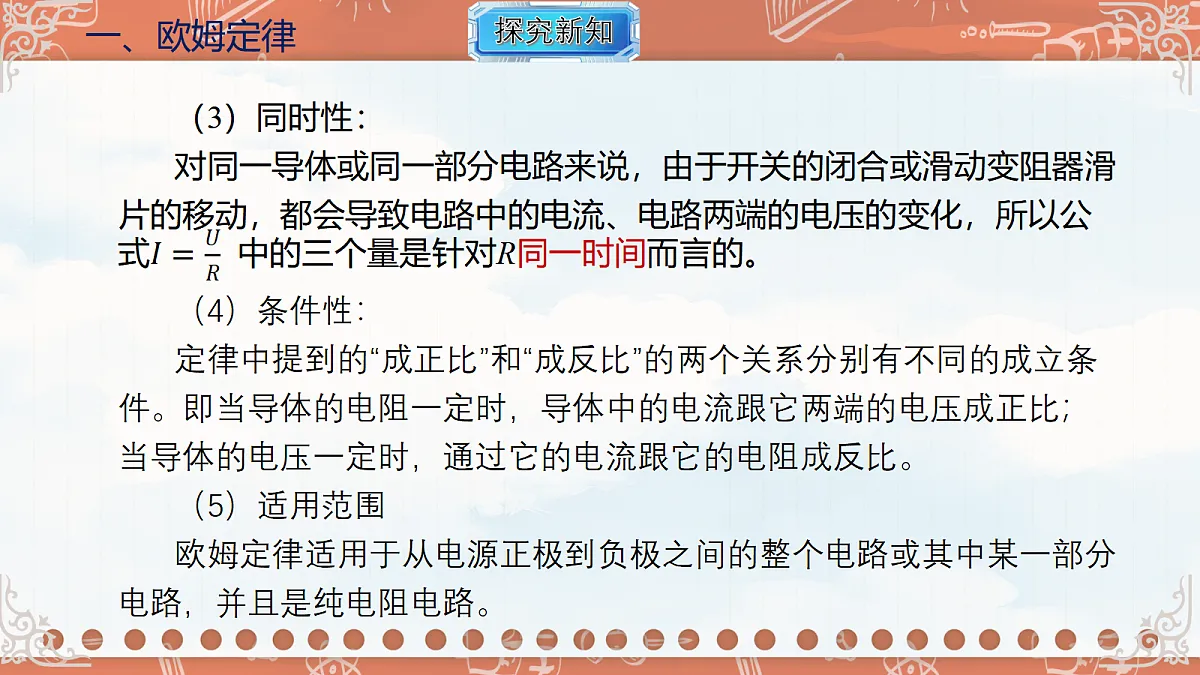

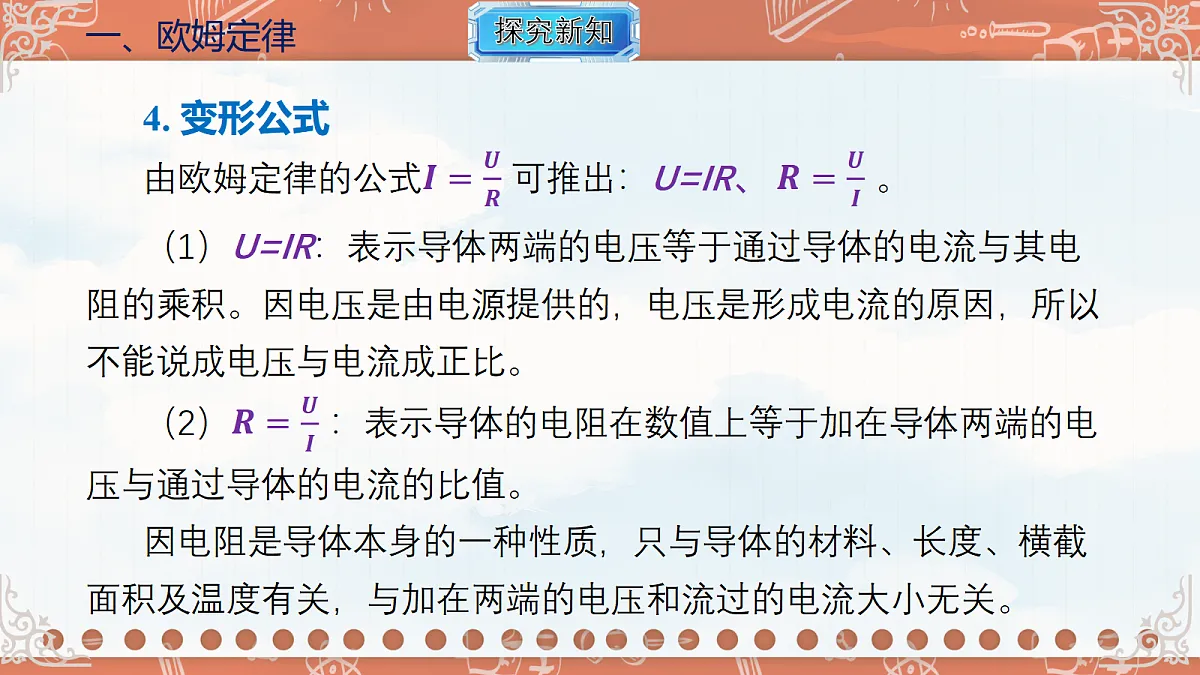

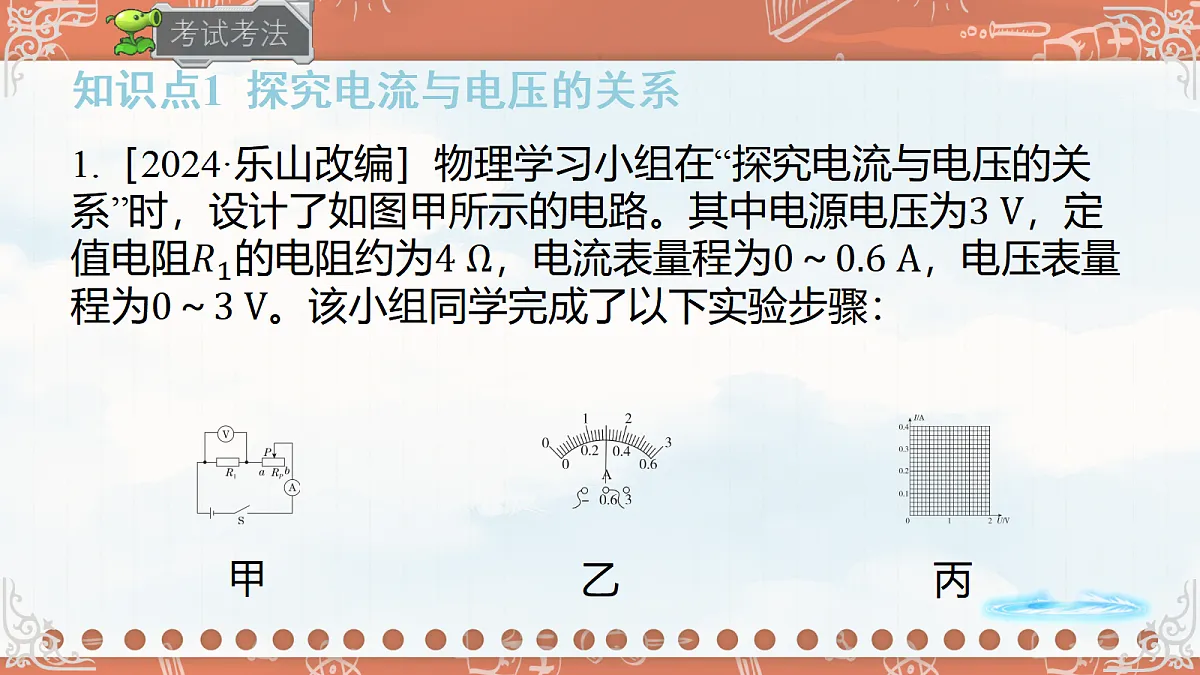

第十二章 欧姆定律12.4欧姆定律授课教师： . 班 级： 9年级（ ）班 . 时 间： . 2026/7/29 北师大版九年级物理12.4《欧姆定律》同步练习题（全文约1200字）一、填空题（每空2分，共30分）1. 在探究电流与电压、电阻的关系实验中，用到的实验方法是__________法。2. 当导体的电阻一定时，通过导体的电流与导体两端的电压成__________比。3. 当导体两端的电压一定时，通过导体的电流与导体的电阻成__________比。4. 欧姆定律的内容：导体中的电流，跟导体两端的__________成正比，跟导体的__________成反比。5. 欧姆定律的公式为__________，变形公式有求电压__________、求电阻__________。6. 公式中，电流单位是__________，电压单位是__________，电阻单位是__________。7. 欧姆定律适用范围：__________、__________的纯电阻电路。8. 一段导体两端电压为2V时，通过电流为0.1A，该导体电阻为__________Ω；若电压变为4V，电阻为__________Ω。9. 串联电路中，总电阻等于各分电阻__________，电阻越串越__________。10. 并联电路中，总电阻的倒数等于各分电阻倒数__________，电阻越并越__________。二、选择题（每题3分，共36分）1. 探究电流与电压关系时，应保持不变的物理量是（）A. 电压 B. 电阻 C. 电流 D. 电源电压2. 保持电压不变，增大导体电阻，通过导体的电流将（）A. 变大 B. 变小 C. 不变 D. 无法判断3. 关于欧姆定律公式I=U/R，下列说法正确的是（）A. 电阻与电压成正比 B. 电阻与电流成反比C. 电流与电压成正比，与电阻成反比 D. 电压由电流电阻决定4. 一个定值电阻两端电压越大，通过的电流（）A. 越大 B. 越小 C. 不变 D. 无规律5. 由公式R=U/I可知，下列说法正确的是（）A. 导体电阻随电压增大而增大 B. 导体电阻随电流减小而增大C. 导体电阻是本身属性，与U、I无关 D. 电压为0时电阻为06. 阻值为10Ω的电阻，两端电压3V，通过的电流为（）A. 0.3A B. 3A C. 0.03A D. 30A7. 两个电阻串联，总电阻与分电阻的关系是（）A. 总电阻小于任意分电阻 B. 总电阻大于任意分电阻C. 总电阻等于两分电阻差值 D. 无固定规律8. 两个电阻并联，总电阻相较于分电阻会（）A. 变大 B. 变小 C. 不变 D. 随机变化9. 电压一定时，下列电阻中电流最大的是（）A. 5Ω B. 10Ω C. 20Ω D. 50Ω10. 下列情况中，欧姆定律不适用的是（）A. 定值电阻电路 B. 小灯泡纯电阻电路C. 电动机非纯电阻电路 D. 滑动变阻器电路11. 导体电阻大小不变，电压加倍，则电流（）A. 减半 B. 加倍 C. 不变 D. 变为零12. 家庭电路中并联的用电器越多，总电阻（）A. 越大 B. 越小 C. 不变 D. 先大后小三、判断题（对打√，错打×，每题2分，共12分）1. 电阻一定时，电流与电压成正比。（）2. 电压一定时，电流与电阻成正比。（）3. 导体的电阻由电压和电流的大小决定。（）4. 串联电阻越多，电路总电阻越大。（）5. 并联电阻越多，电路总电阻越大。（）6. 欧姆定律适用于所有电路。（）四、简答分析题（12分）1. 简述电流与电压、电阻的定量关系。（6分）2. 为什么不能说“导体的电阻与电压成正比，与电流成反比”？（6分）五、计算题（10分）一段定值电阻两端电压为6V时，通过的电流为0.3A，求：（1）该电阻的阻值；（2）当电压变为10V时，通过电阻的电流。六、综合应用题（10分）结合欧姆定律知识解释：为什么电路中接入的滑动变阻器阻值过小，容易造成电流过大烧坏元件？参考答案一、填空题1. 控制变量2. 正3. 反4. 电压；电阻5. I=U/R；U=IR；R=U/I6. 安培（A）；伏特（V）；欧姆（Ω）7. 纯电阻；定值电阻8. 20；209. 之和；大10. 之和；小二、选择题1.B 2.B 3.C 4.A 5.C 6.A 7.B 8.B 9.A 10.C 11.B 12.B三、判断题1.√ 2.× 3.× 4.√ 5.× 6.×四、简答分析题1. 电阻一定时，通过导体的电流与导体两端电压成正比；电压一定时，通过导体的电流与导体的电阻成反比。2. 电阻是导体本身的一种固有属性，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，R=U/I只是电阻的计算式，不是决定式。五、计算题解：（1）由I=U/R得 $$R=\frac{U}{I}=\frac{6\,\text{V}}{0.3\,\text{A}}=20\,\Omega$$（2）电阻不变，$$I'=\frac{U'}{R}=\frac{10\,\text{V}}{20\,\Omega}=0.5\,\text{A}$$答：电阻阻值为20Ω；电压为10V时电流为0.5A。六、综合应用题根据欧姆定律I=U/R，电源电压保持不变时，电路总电阻越小，电路中的电流越大。若滑动变阻器接入阻值过小，电路总电阻过小，会导致电路电流过大，超过用电器、电流表的额定电流，从而烧坏电路元件，因此实验中闭合开关前需将变阻器调至最大阻值处。结论1：电阻一定时，通过导体的电流与导体两端的电压成正比。结论2：电压一定时，通过导体的电流与导体的电阻成反比。探究电流与电压、电阻的关系早在19世纪20年代，德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究，发现对大多数导体而言，上面的规律是成立的，并进一步归纳得出了下面的欧姆定律（Ohm law）。1. 欧姆定律的内容导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。2. 数学表达式 （1）如果用U 表示导体两端的电压，R 表示导体的电阻，I 表示导体中的电流，那么用公式表示就是：一、欧姆定律 一、欧姆定律 3. 物理意义对于同一导体而言，电阻一定，加在导体两端的电压增大几倍，导体中的电流就增大几倍，当电压一定时，导体中的电阻增大几倍，导体中的电流就变为原来的几分之一。 一、欧姆定律5. 对公式的理解（1）统一性：I、U、R必须使用国际单位制中的单位，即U—V，R—Ω，I—A。（2）同一性： ① I、U、R是对同一个导体或同一段电路而言的，三者要一一对应。②在解题时，习惯上把同一个导体或同一段电路各个物理量符号的角标用同一数字或字母表示，如I1、R1、U1等。一、欧姆定律如图所示，电灯与电阻并联。计算通过电灯的电流时，以电灯为研究对象，用该灯两端的电压U灯除以该灯电阻R灯的大小： 一、欧姆定律知识点1 探究电流与电压的关系 甲乙丙    0.30 如图所示（5）分析所绘制的图像得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成______。正比（6）该小组同学认为还需更换不同阻值的定值电阻重复上述操作，你认为他们这么做的目的是_________________________。 多次实验，寻找普遍规律 返回 欧姆 欧姆（1789-1854），德国物理学家。1787年3月16日出生于德国埃尔兰根。欧姆是家里七个孩子中的长子，他的父亲是一位熟练的锁匠，爱好哲学和数学。欧姆从小就在父亲的教育下学习数学，这对欧姆以后的发展起了一定的作用。人物介绍主要成就 1826年归纳出了今天所称的欧姆定律。1827年欧姆出版了他的著作《伽伐尼电路：数学研究》。一、欧姆定律 二、欧姆定律的应用2. 利用欧姆定律解答计算题的一般步骤第一步：可采用“去表法”判断电路的连接方式，将电压表去掉，将电流表看成一段导线，画出等效电路图，然后进行判断。判断出电路的连接方式后，再将电压表和电流表“恢复”到原来的位置，明确各测量哪部分电路两端的电压和电路中的电流。第二步：认真审题，在电路图（或画出的电路图）上标出已知量、待求量。第三步：找出各物理量之间的关系；利用欧姆定律和串、并联电路电流、电压的关系列出关系式，列式时要注意公式成立的条件，要有必要的文字说明。物理公式在代入数值或写计算结果时不要忘记单位。第四步：讨论结果的合理性，得出答案。二、欧姆定律的应用3. 酒精浓度检测仪根据世界卫生组织的统计，大约50%~60%的交通事故与酒后驾驶有关。我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。目前，世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。二、欧姆定律的应用酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压的变化。驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。酒精测试仪原理：酒精测试仪实际上是由酒精气体传感器R1（相当于随酒精气体浓度变化的变阻器）、一个定值电阻R2及一个电流表和电压表串联组成。酒精气体传感器的电阻值R1随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么传感器的电阻值R1越小，根据欧姆定律I=U/R可知，电路中的电流越大，则定值电阻R2两端的电压U2＝IR2越大，即测试仪的示数越大。二、欧姆定律的应用4. 车重表 图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2为滑动变阻器。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，变阻器的滑片向下滑，连入电路的阻值变小，电路中的电流变大，即车重表的示数将变大。二、欧姆定律的应用动画讲解——《欧姆定律》 知识点2 探究电流与电阻的关系 甲乙丙丁 如图所示 滑动变阻器断路（3）问题解决后，小明闭合开关，发现电流表指针偏转如图丙所示，小明接下来的操作是_____________________________。接下来完成第一组实验并记录数据后，断开开关改接另一个定值电阻，继续操作了以下四步：①闭合开关；②将滑动变阻器的滑片移到阻值最大处；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，下列操作顺序正确的是___。A.①②③④B.①②④③C.②①④③D.②①③④ 将电流表正负极正确接入电路C（4）实验过程中，移动滑动变阻器滑片时，眼睛应注视___（选填字母）。BA. 滑片B. 电压表示数C. 电流表示数 20 返回3. 小明同学在“探究电流与电压的关系”的实验中，要改变电阻两端的电压，下列办法不可行的是( )BA. 改变干电池的个数B. 更换定值电阻C. 移动滑动变阻器的滑片D. 调节学生电源的调压旋钮 返回4. ［2025·衡水期中］同学们分组进行电学实验，并记录电表示数。小明所在的学习小组讨论方案如表所示，则小明所在的学习小组将要进行的实验的目的是( )A. 探究电阻大小的影响因素B. 探究串联电路电流规律C. 探究电流跟电阻的关系D. 探究电流跟电压的关系√【点拨】表格中三种方案的目的都是改变电压表的示数。探究电阻大小的影响因素，根据控制变量法知，必须换用不同的电阻进行实验，而题中的电阻只有一个且阻值不变，故无法完成，故A不符合题意。探究串联电路电流规律，必须测量多处电流，保持电路中的电压和通过的电流不变，而方案中改变了电流，故B不符合题意。探究电流跟电阻的关系，必须控制电阻两端电压不变，而方案改变了电压，故C不符合题意。探究电流跟电压的关系，必须控制电阻不变，改变电阻两端电压大小，故D符合题意。 返回必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.
