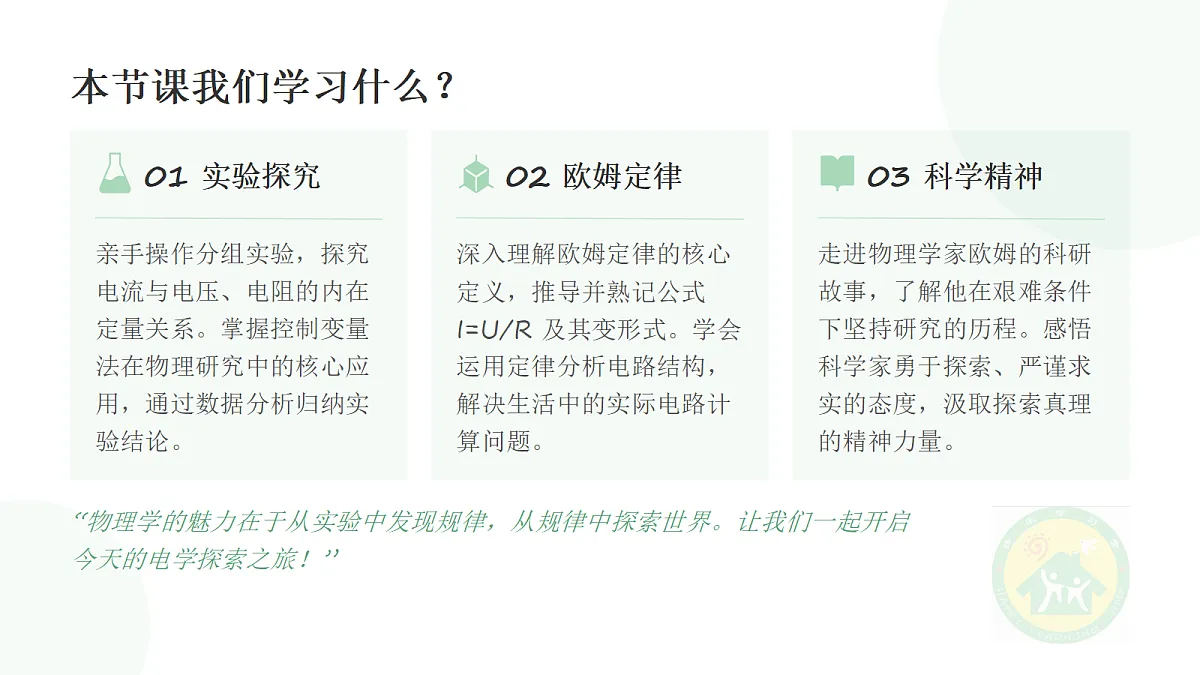

亲手操作分组实验，探究电流与电压、电阻的内在定量关系。掌握控制变量法在物理研究中的核心应用，通过数据分析归纳实验结论。
深入理解欧姆定律的核心定义，推导并熟记公式 I=U/R 及其变形式。学会运用定律分析电路结构，解决生活中的实际电路计算问题。
走进物理学家欧姆的科研故事，了解他在艰难条件下坚持研究的历程。感悟科学家勇于探索、严谨求实的态度，汲取探索真理的精神力量。
“物理学的魅力在于从实验中发现规律，从规律中探索世界。让我们一起开启今天的电学探索之旅！”

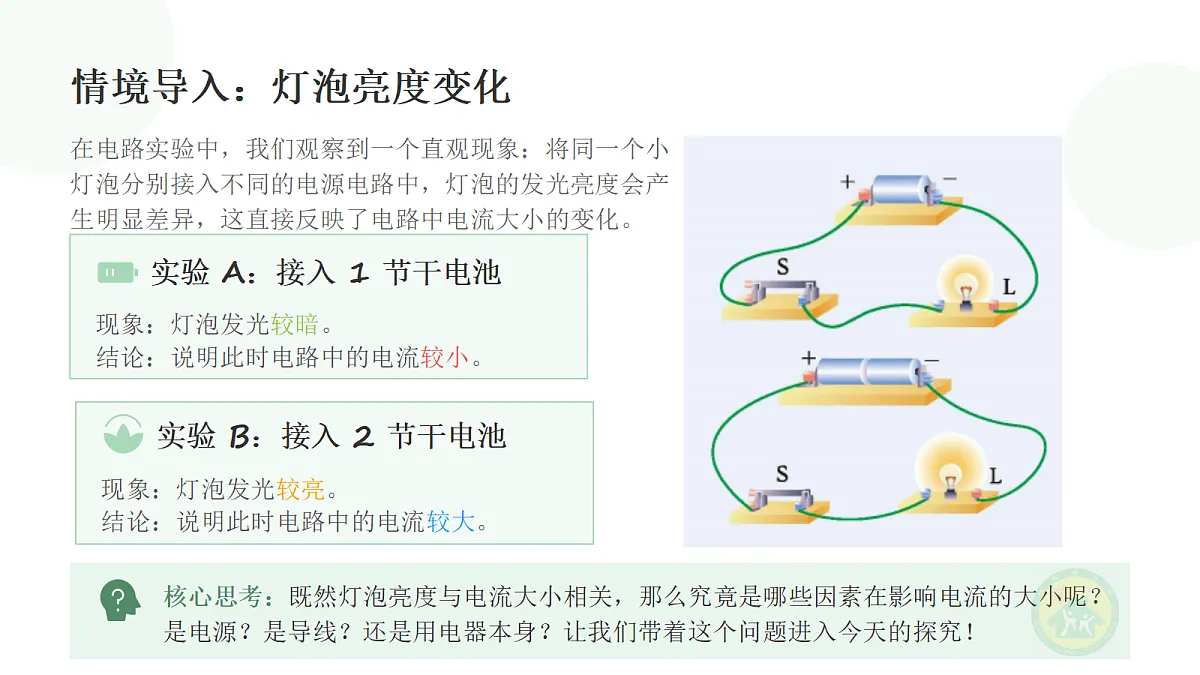

情境导入：灯泡亮度变化
在电路实验中，我们观察到一个直观现象：将同一个小灯泡分别接入不同的电源电路中，灯泡的发光亮度会产生明显差异，这直接反映了电路中电流大小的变化。
实验 A：接入 1 节干电池
现象：灯泡发光较暗。结论：说明此时电路中的电流较小。
实验 B：接入 2 节干电池
现象：灯泡发光较亮。结论：说明此时电路中的电流较大。
核心思考：既然灯泡亮度与电流大小相关，那么究竟是哪些因素在影响电流的大小呢？是电源？是导线？还是用电器本身？让我们带着这个问题进入今天的探究！

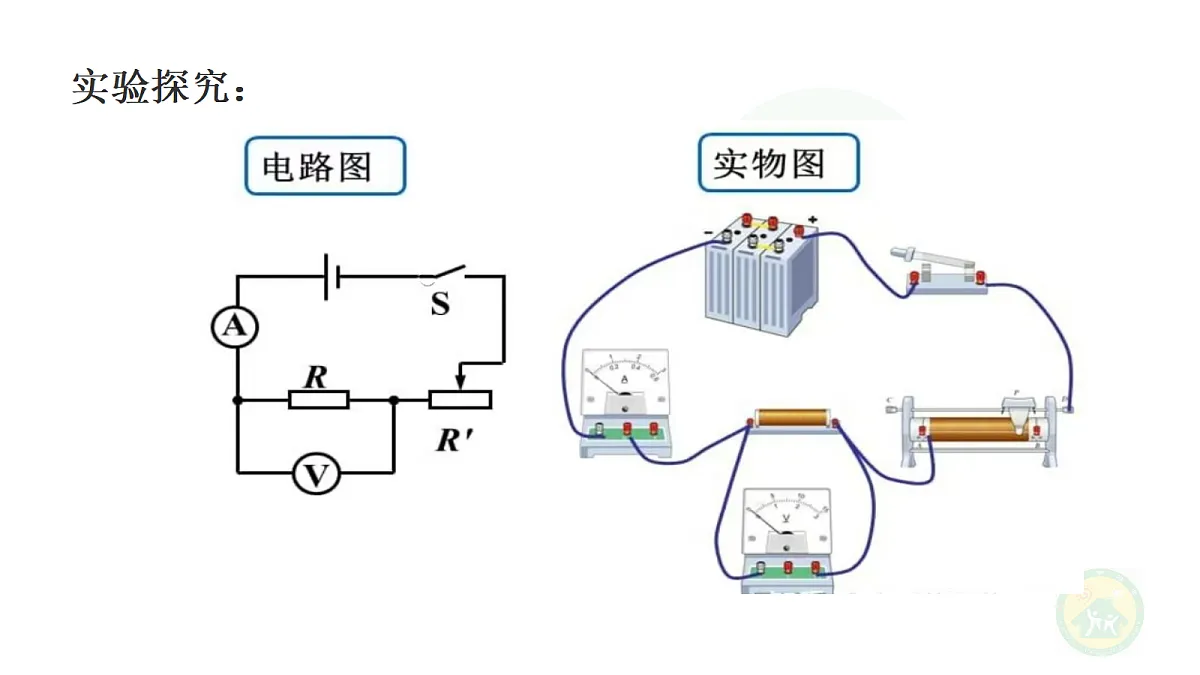

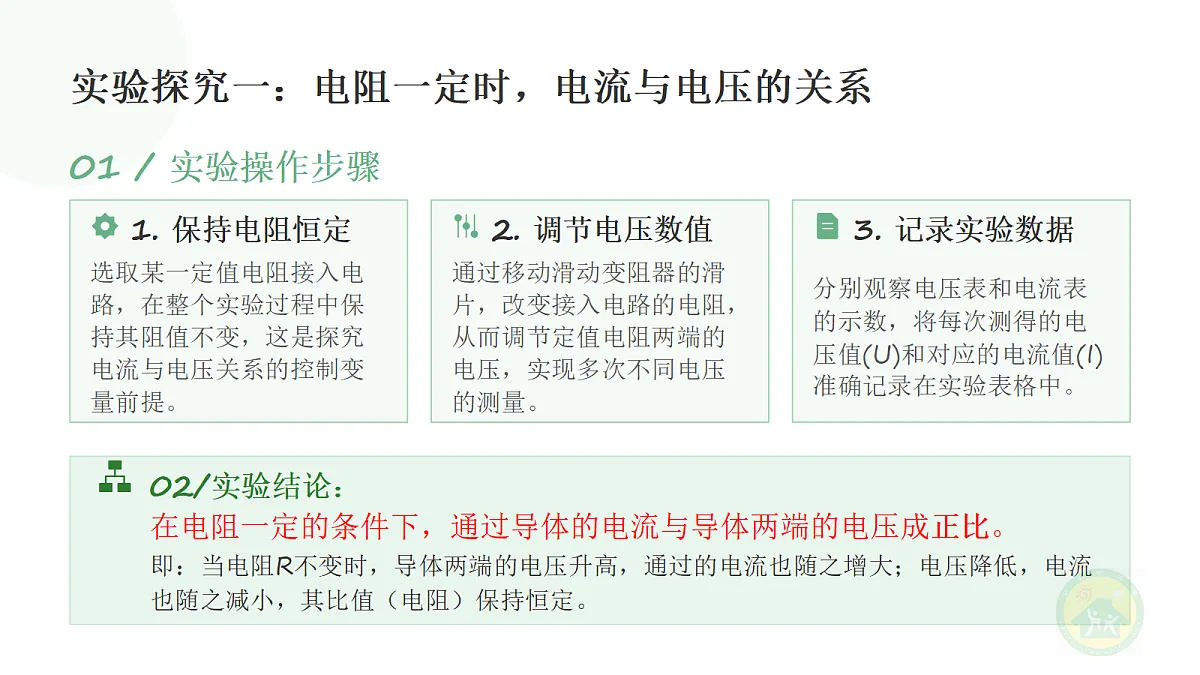

实验探究一：电阻一定时，电流与电压的关系
01 / 实验操作步骤
选取某一定值电阻接入电路，在整个实验过程中保持其阻值不变，这是探究电流与电压关系的控制变量前提。
通过移动滑动变阻器的滑片，改变接入电路的电阻，从而调节定值电阻两端的电压，实现多次不同电压的测量。
分别观察电压表和电流表的示数，将每次测得的电压值(U)和对应的电流值(I)准确记录在实验表格中。
02/实验结论：在电阻一定的条件下，通过导体的电流与导体两端的电压成正比。即：当电阻R不变时，导体两端的电压升高，通过的电流也随之增大；电压降低，电流也随之减小，其比值（电阻）保持恒定。

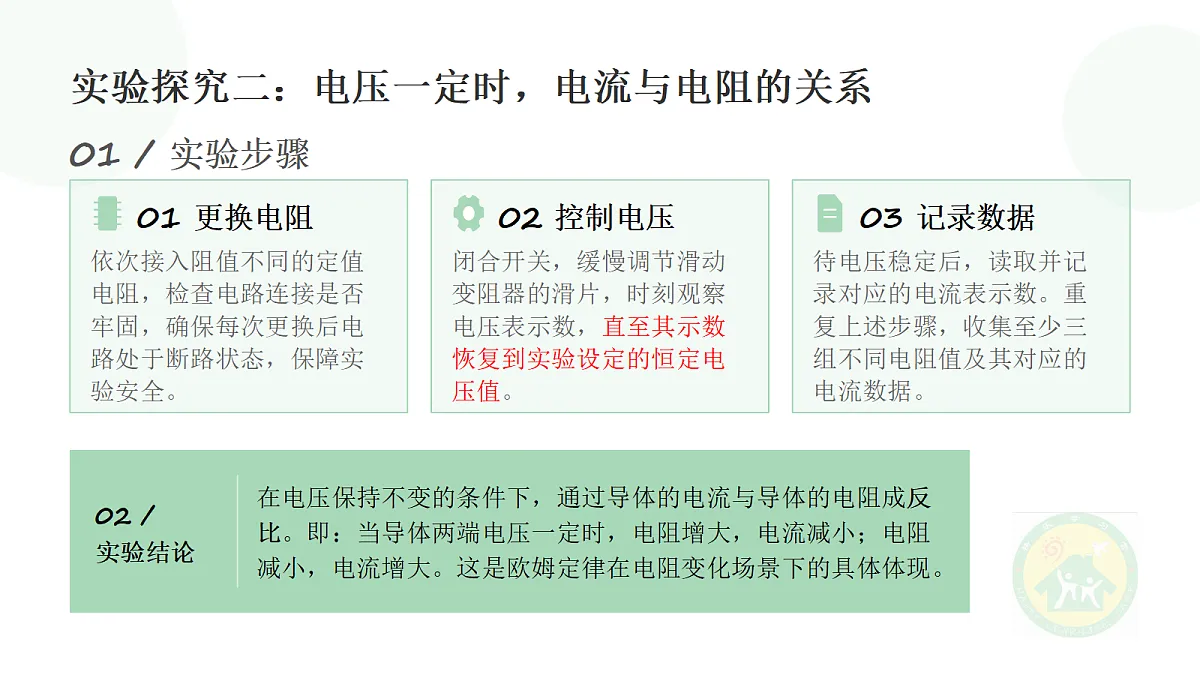

实验探究二：电压一定时，电流与电阻的关系
依次接入阻值不同的定值电阻，检查电路连接是否牢固，确保每次更换后电路处于断路状态，保障实验安全。
闭合开关，缓慢调节滑动变阻器的滑片，时刻观察电压表示数，直至其示数恢复到实验设定的恒定电压值。
待电压稳定后，读取并记录对应的电流表示数。重复上述步骤，收集至少三组不同电阻值及其对应的电流数据。
02 /实验结论
在电压保持不变的条件下，通过导体的电流与导体的电阻成反比。即：当导体两端电压一定时，电阻增大，电流减小；电阻减小，电流增大。这是欧姆定律在电阻变化场景下的具体体现。

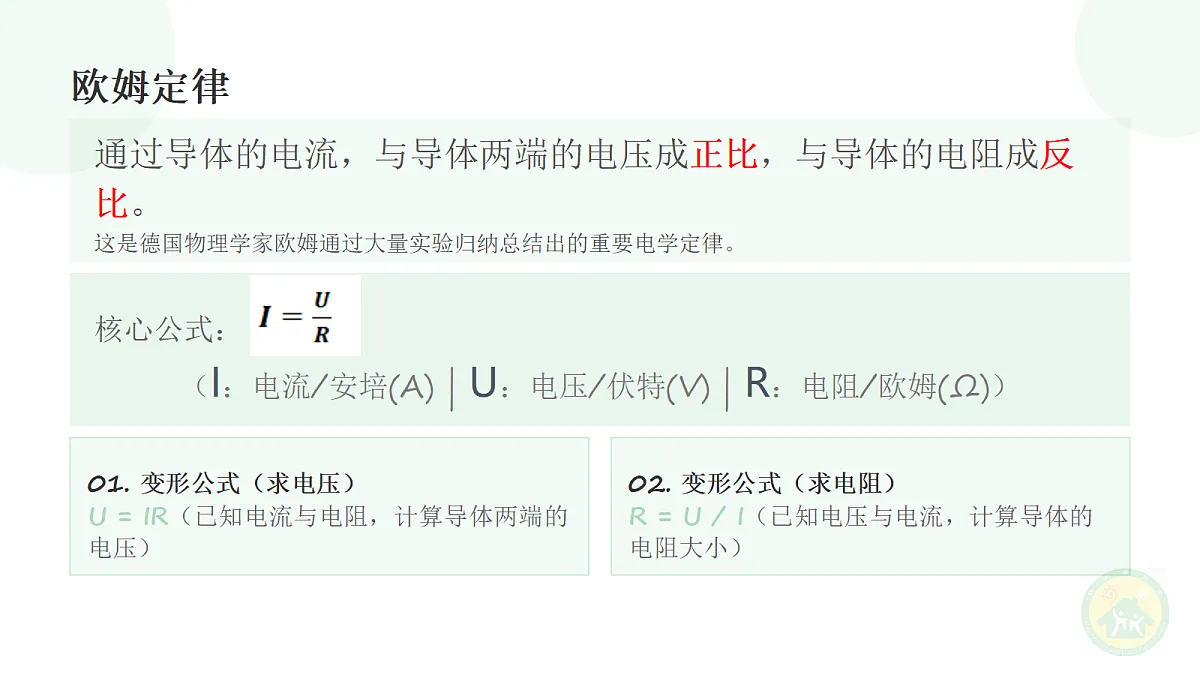

通过导体的电流，与导体两端的电压成正比，与导体的电阻成反比。这是德国物理学家欧姆通过大量实验归纳总结出的重要电学定律。
核心公式：（I：电流/安培(A) | U：电压/伏特(V) | R：电阻/欧姆(Ω)）
01. 变形公式（求电压）U = IR（已知电流与电阻，计算导体两端的电压）
02. 变形公式（求电阻）R = U / I（已知电压与电流，计算导体的电阻大小）

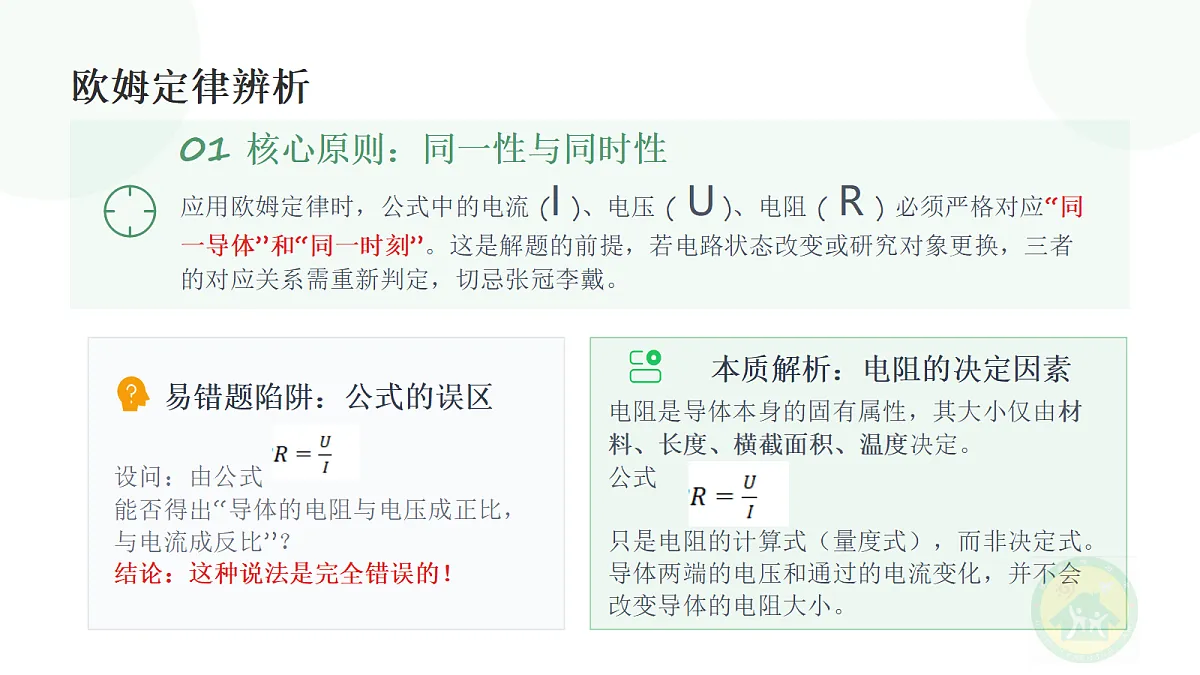

01 核心原则：同一性与同时性应用欧姆定律时，公式中的电流 (I )、电压 ( U )、电阻 ( R ) 必须严格对应“同一导体”和“同一时刻”。这是解题的前提，若电路状态改变或研究对象更换，三者的对应关系需重新判定，切忌张冠李戴。
易错题陷阱：公式的误区
设问：由公式 能否得出“导体的电阻与电压成正比，与电流成反比”？结论：这种说法是完全错误的！
本质解析：电阻的决定因素
电阻是导体本身的固有属性，其大小仅由材料、长度、横截面积、温度决定。公式 只是电阻的计算式（量度式），而非决定式。导体两端的电压和通过的电流变化，并不会改变导体的电阻大小。
01写出已知条件明确题目给出的物理量数值与单位，梳理已知量与未知量的对应关系，避免遗漏关键条件。
02写出公式依据欧姆定律核心公式（I=U/R），结合题意选择正确的变形公式，确保公式与所求物理量匹配。
03代入数值将统一单位后的数值准确代入公式，注意物理量的一一对应，切忌张冠李戴，单位需统一为国际单位制。
04计算结果按照运算法则进行精确计算，注意有效数字的保留规则（通常与题目所给数据一致），复杂计算可通过验算确保准确无误。
05写出答案规范书写最终结果，必须附带正确的单位（如A、V、Ω），若为应用题，可简要用文字总结作答，形成完整的解题闭环。
如图所示，电源电压保持不变，R1=30  ，电流表A1的示数为0.4A，A2的示0.8A，求电源电压和R2的 阻值各为多少？电路的总电流为多少？
I总=I1+I2= 0.4A+ 0.8A=1.2A
答：电源电压是12V，R2的 阻值为15Ω，电路的总电流为1.2A。
01 下面关于欧姆定律的说法正确的是（ ）
A. 导体的电阻越大，通过它的电流一定越小B. 导体的电阻与它两端的电压成正比，与电流成反比
C. 在电压一定时，通过导体的电流与电阻成反比D. 当导体两端电压为0时，导体的电阻也为0
02 实战演练 · 运用公式解决实际问题
题目：一个定值电阻接在电路中，当两端电压为6V时，通过该电阻的电流为0.3A。请计算该定值电阻的阻值大小。（要求写出已知条件、公式及计算过程）
? 解题锦囊：欧姆定律变形公式：R = U / I注意单位统一：U(V)，I(A)，R(Ω)
▍解析思路欧姆定律揭示了电流与电阻的关系：在导体两端电压保持恒定的条件下，通过导体的电流强度与导体的电阻值成反比。这是电路分析中最基础的规律，也是理解电阻对电流阻碍作用的关键。
▍解析思路根据欧姆定律的变形公式 ( R = U/I) 进行计算。将已知条件：导体两端电压 ( U = 6V )、通过的电流 ( I = 0.3A ) 代入公式，可得 ( R = 6V/0.3A = 20Ω)。计算时请注意电压与电流的单位需统一为国际标准单位（伏特与安培）。
01 实验探究 · 控制变量法
保持电阻不变探究电流与电压的关系，保持电压不变探究电流与电阻的关系，这是得出定律的实验基础。
02 定律内容 · 定量关系
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。该规律适用于纯电阻电路。
03 核心公式 · 变形应用
基本公式：I = U/R；变形公式：U = IR、R = U/I。计算时需统一单位（A、V、Ω）。
04 实际应用 · 电路计算
解决串、并联电路中的电流、电压、电阻计算，分析滑动变阻器引起的电路动态变化，是电学解题的核心。
01 基础巩固完成教材课后的自我检测习题，重点复习欧姆定律的公式变形与单位换算。请独立完成，将计算过程完整书写在作业本上，确保基础概念零失分。
02 实验复盘整理探究“电流与电阻、电压关系”的两步实验结论，并详细归纳滑动变阻器在实验中起到的关键作用（如保护电路、调节定值电阻两端电压）。
? 温馨提示请保持作业本整洁，字迹工整。完成后可对照教材例题自查，若遇到无法解决的难题，请做好标记，我们将在明天的实验课上进行集中答疑解惑。
