初中物理北师大版（2024）九年级全册（2024）第四节 欧姆定律获奖ppt课件

这是一份初中物理北师大版（2024）九年级全册（2024）第四节 欧姆定律获奖ppt课件

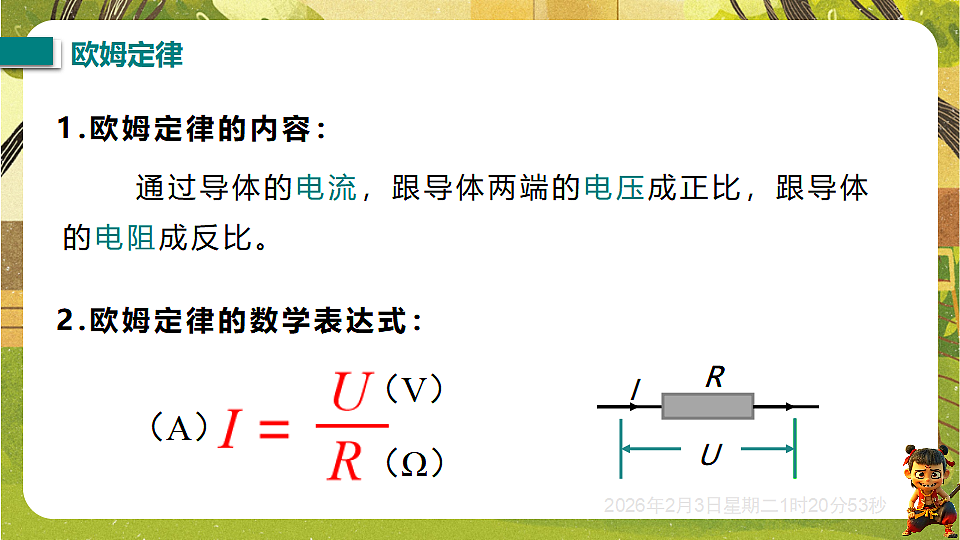

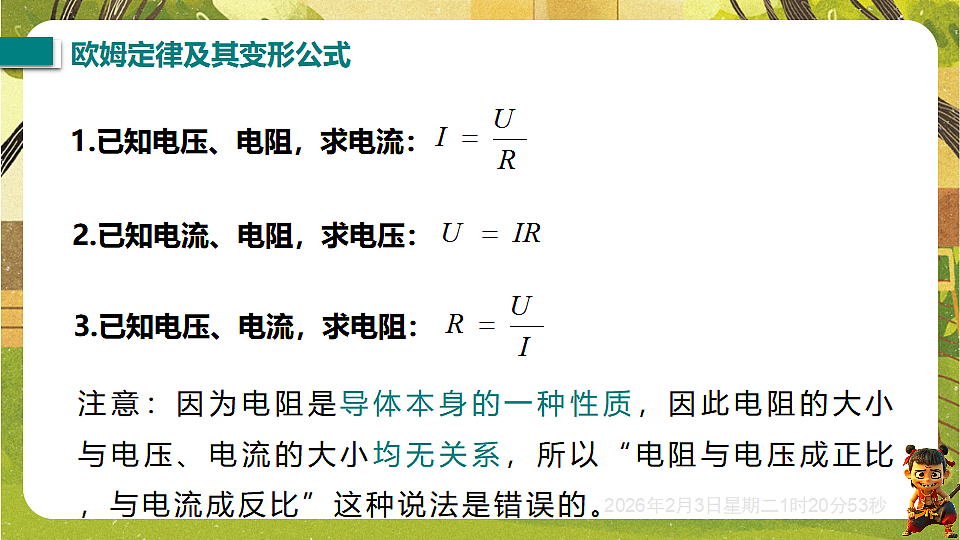

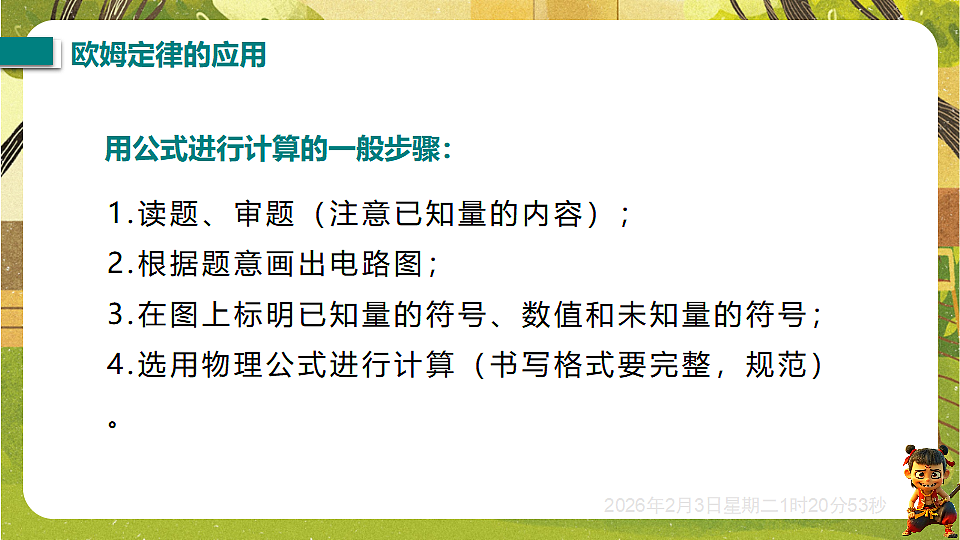

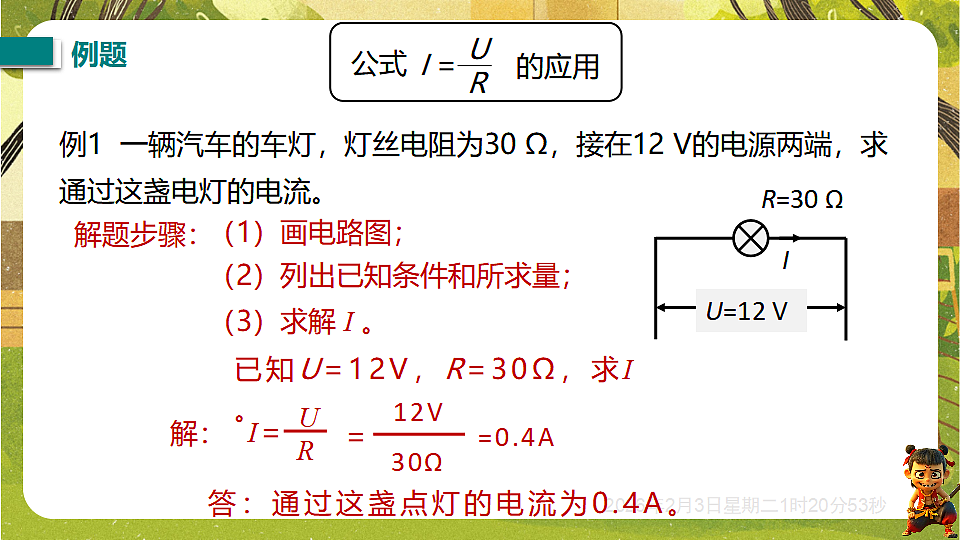

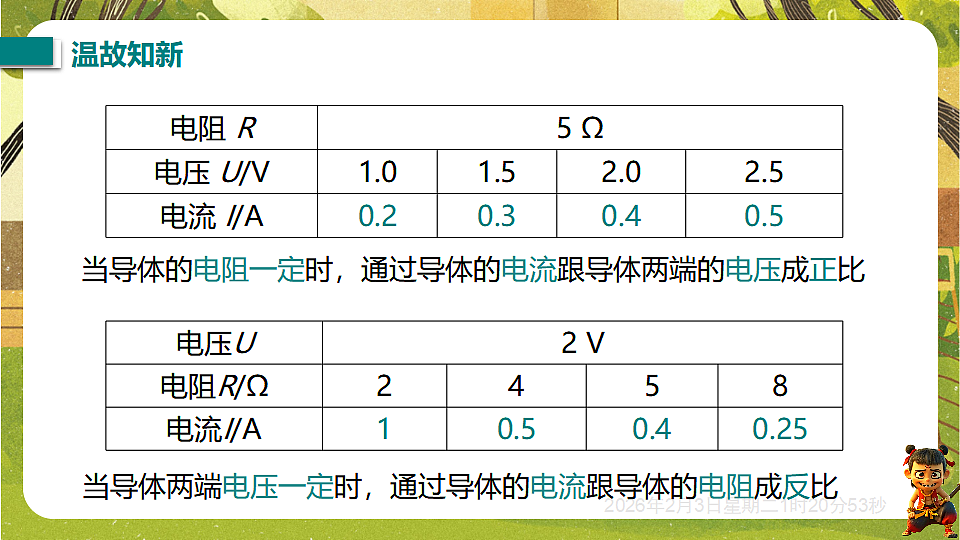

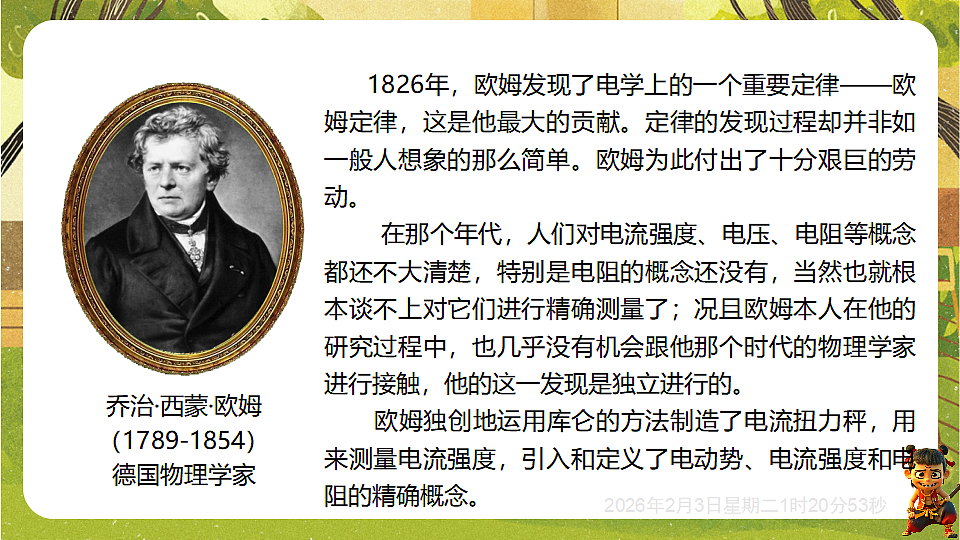

北师大版（新教材）物理9年级全一册精做课件12.4.2欧姆定律第十二章 欧姆定律授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日当导体两端电压一定时，通过导体的电流跟导体的电阻成反比当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比 通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1.欧姆定律的内容：2.欧姆定律的数学表达式： 乔治·西蒙·欧姆（1789-1854）德国物理学家 1826年，欧姆发现了电学上的一个重要定律——欧姆定律，这是他最大的贡献。定律的发现过程却并非如一般人想象的那么简单。欧姆为此付出了十分艰巨的劳动。 在那个年代，人们对电流强度、电压、电阻等概念都还不大清楚，特别是电阻的概念还没有，当然也就根本谈不上对它们进行精确测量了；况且欧姆本人在他的研究过程中，也几乎没有机会跟他那个时代的物理学家进行接触，他的这一发现是独立进行的。 欧姆独创地运用库仑的方法制造了电流扭力秤，用来测量电流强度，引入和定义了电动势、电流强度和电阻的精确概念。1.已知电压、电阻，求电流：2.已知电流、电阻，求电压：3.已知电压、电流，求电阻：注意：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。用公式进行计算的一般步骤：1.读题、审题（注意已知量的内容）；2.根据题意画出电路图；3.在图上标明已知量的符号、数值和未知量的符号；4.选用物理公式进行计算（书写格式要完整，规范）。例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。 （1）画电路图；（2）列出已知条件和所求量；（3）求解 I 。解题步骤：已知U=12V，R=30Ω，求I。答：通过这盏点灯的电流为0.4A。例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。UL=ILRL =0.6A×20Ω =12VRL=20 ΩIL=0.6 A解：根据变形公式U=IR得答：灯泡两端的电压为12V。例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。答：灯丝正常发光时的电阻值约为1222Ω。例4 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？解：电阻值保持不变，是10Ω知识点11．关于欧姆定律，下列说法中正确的是( )A．欧姆定律是通过理论推导得出的规律B．通过导体的电流由导体两端的电压决定C．由欧姆定律变形得R＝ ，说明电阻与电压成正比，与电流成反比D．欧姆定律反映的是同一段电路中同一时刻的电流和电压、电阻的关系D对欧姆定律的理解2．某定值电阻的阻值为R，将其接在电源电压为U的电路中，通过电阻的电流为I，若电源电压为2U，通过电阻的电流为______；若定值电阻的阻值为2R，通过电阻的电流为______。2I3．小点发现家里电水壶的说明书上标明电水壶正常工作时的电压是220 V，电流是4 A，可知电水壶正常工作时的电阻是________Ω。55知识点2欧姆定律的简单应用4．一个阻值为20 Ω的电阻，测得通过它的电流为500 mA，那么此时加在这个电阻两端的电压是________V。 [变式]定值电阻R的U－I关系图像如图所示，其阻值为______Ω，当该电阻两端电压为3 V时，通过它的电流为______A。当此电阻两端电压为0 V时， 此时电阻的大小为______Ω。103135．[2025·郑州模拟]如图所示的为某只灯泡的电流I与电压U的关系图像，当在灯泡两端接上电压为6 V的电源时，测得通过灯泡的电流为0.5 A，此时灯泡电阻为_______Ω；当把该灯泡接在电压为3 V的电源上时，灯泡电阻为_______Ω。127.56．[2025·泉州模拟]在如图所示的电路中，电源两端电压为3 V且保持不变，R1、R2是定值电阻，R2的阻值是10 Ω。当开关S闭合时，电压表示数为1 V。通过计算回答：(1)通过R2的电流。6．[2025·泉州模拟]在如图所示的电路中，电源两端电压为3 V且保持不变，R1、R2是定值电阻，R2的阻值是10 Ω。当开关S闭合时，电压表示数为1 V。通过计算回答：(2)电阻R1的阻值。7．[2025年1月天津期末]甲、乙两电阻分别接在电压之比是2∶1的电路中，它们的电阻之比是2∶3，则通过它们的电流之比是( ) A．1∶1 B．2∶1 C．4∶3 D．3∶1D8．如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向右端滑动时，下列说法正确的是( )A．电流表A示数变大，电压表V示数变小B．电流表A示数变小，电压表V示数变大C．电流表A示数变大，电压表V示数变大D．电流表A示数变小，电压表V示数不变D9．[2025·泉州模拟]在温度一定时，连接在电路中的两段导体A和B中的电流I跟其两端的电压U的关系如图所示，下列说法中不正确的是( )A．RB
