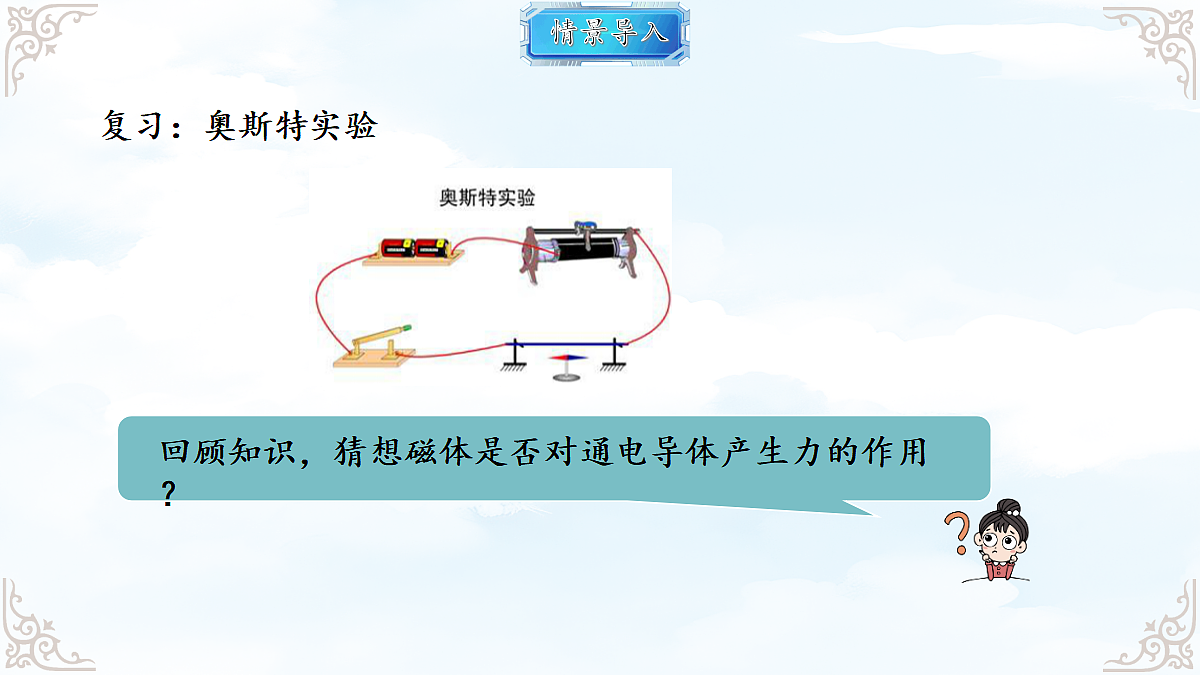

回顾知识，猜想磁体是否对通电导体产生力的作用？

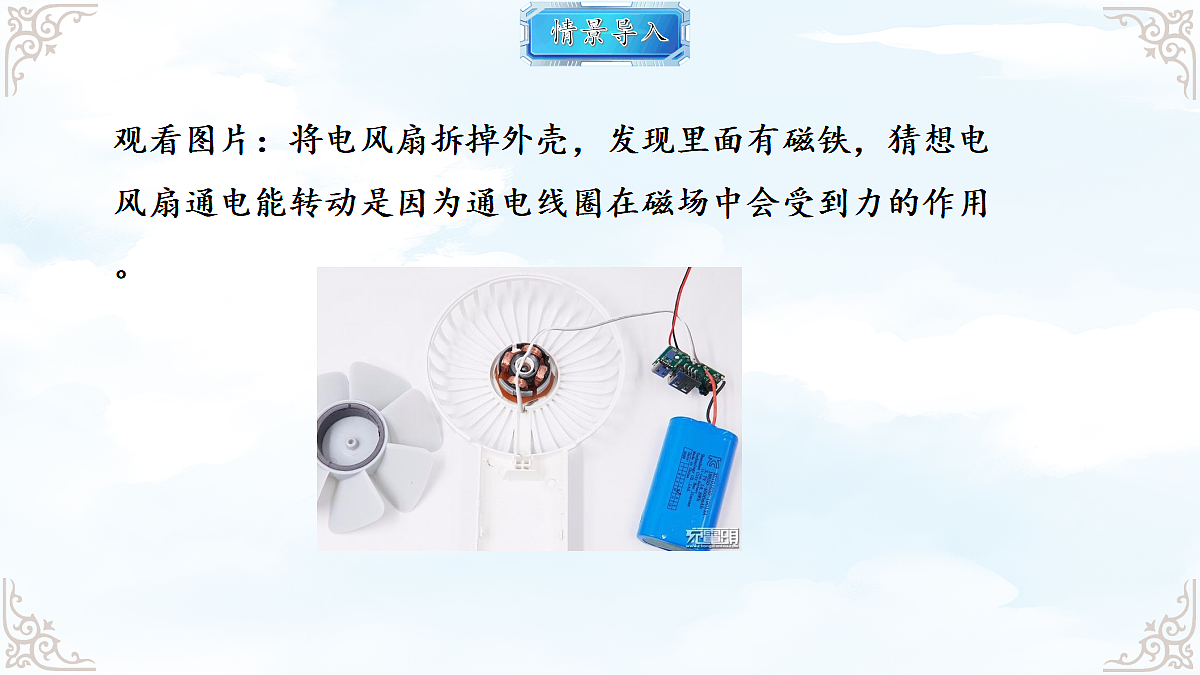

观看图片：将电风扇拆掉外壳，发现里面有磁铁，猜想电风扇通电能转动是因为通电线圈在磁场中会受到力的作用。

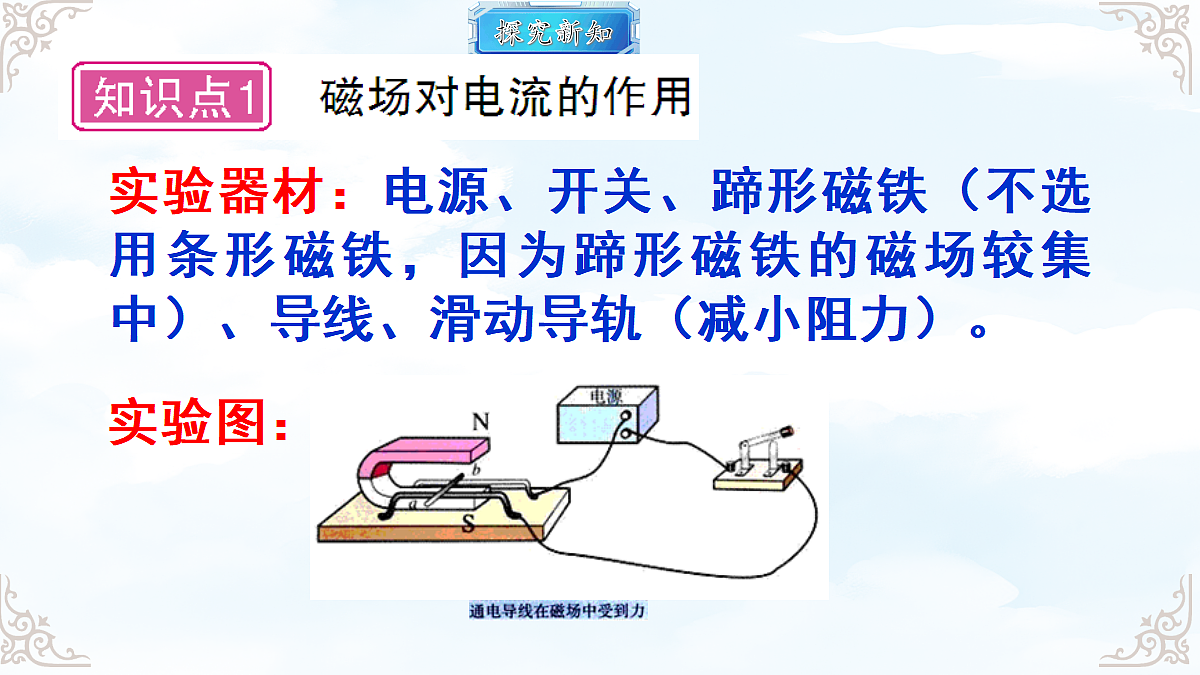

实验器材：电源、开关、蹄形磁铁（不选用条形磁铁，因为蹄形磁铁的磁场较集中）、导线、滑动导轨（减小阻力）。

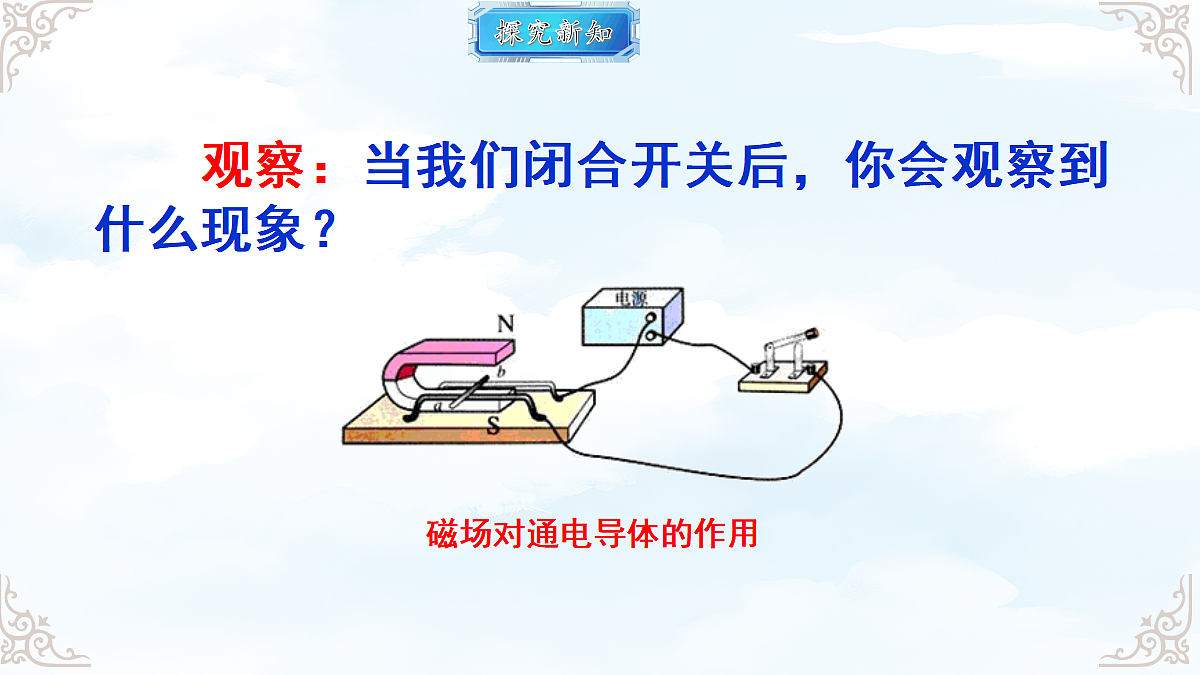

观察：当我们闭合开关后，你会观察到什么现象？

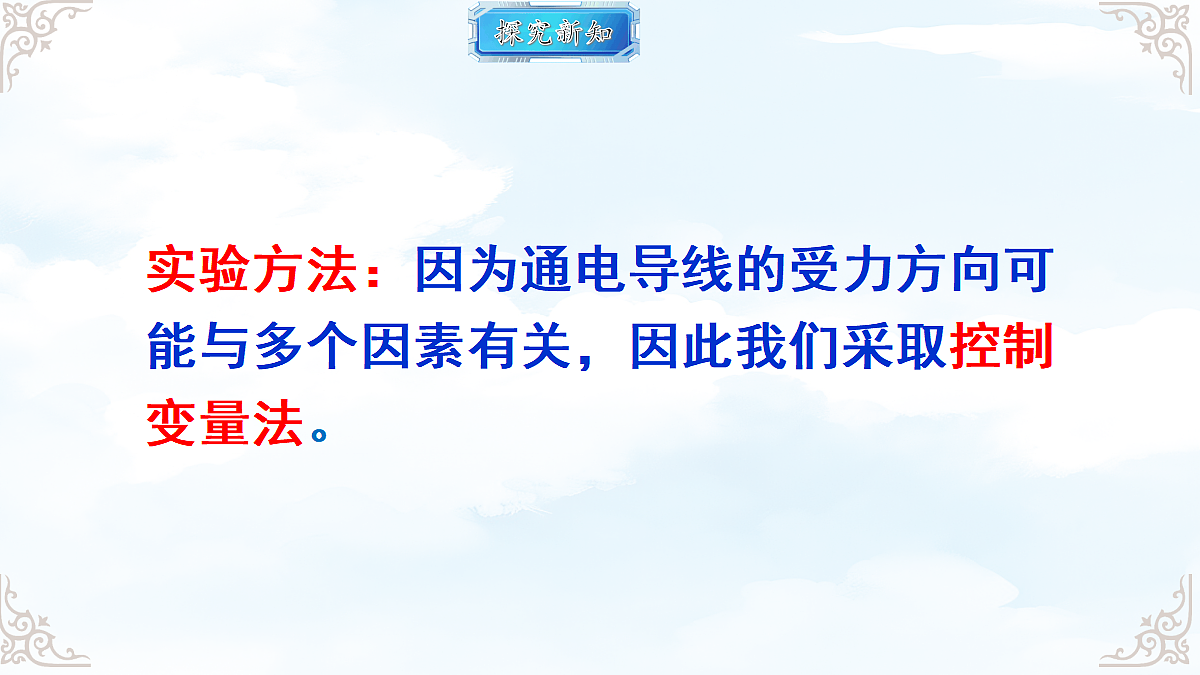

实验方法：因为通电导线的受力方向可能与多个因素有关，因此我们采取控制变量法。

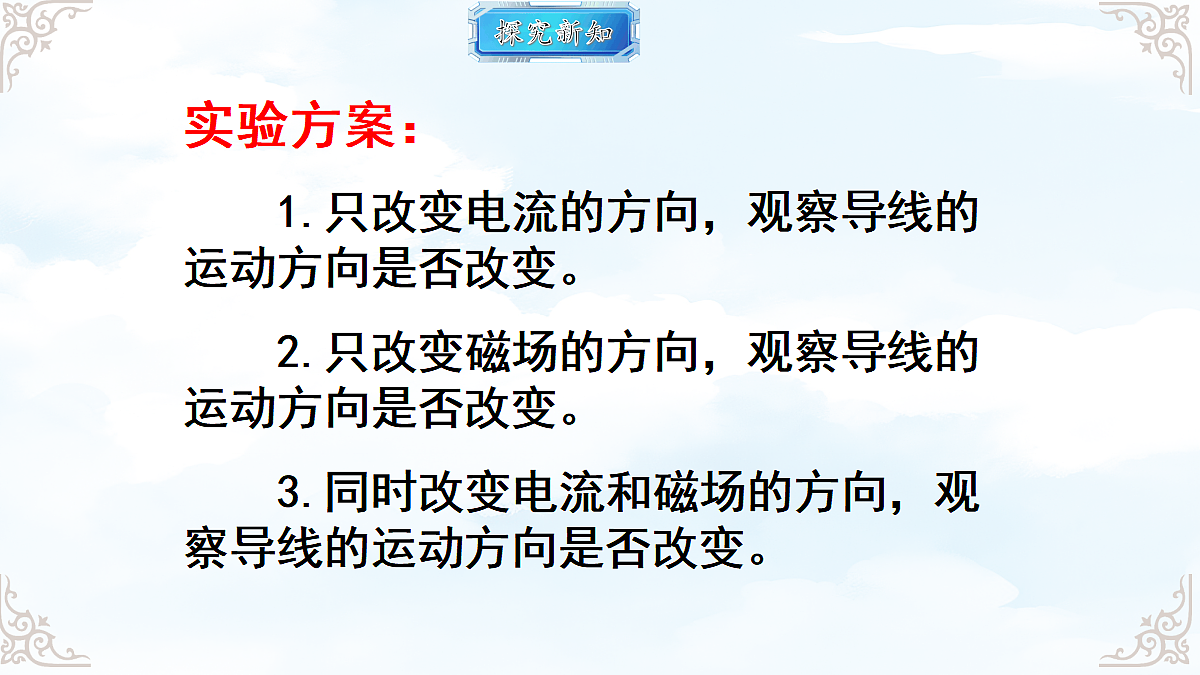

1.只改变电流的方向，观察导线的运动方向是否改变。 2.只改变磁场的方向，观察导线的运动方向是否改变。 3.同时改变电流和磁场的方向，观察导线的运动方向是否改变。
实验结论：磁场对通电导体具有力的作用，其作用的方向与磁感线的方向和电流的方向有关。
电动机由四部分组成：磁铁、线圈、换向器和电刷.能够转动的线圈（转子），固定不变的磁体（定子）
可以观察到甲图和丙图中，线圈左右两边所受到的力的方向相反，因此，线圈不会连续转动，而是左右摆动。
在乙图中，线圈受到的两个力是二力平衡，所以线圈不能转动，这个位置称为平衡位置，线圈依靠惯性越过平衡位置。
怎样才能让线圈连续不断地转下去呢？请分析下图：仔细分析各图线圈的受力方向，你会发现什么？
通电线圈在磁场中受力转动
通电导体在磁场中受力的方向跟电流方向和磁感线方向有关
1.下列电器中，利用磁场对电流作用的原理来工作的是 ( )A. 电风扇 B. 电热毯 C. 白炽灯 D. 电饭煲
2.要改变通电导体在磁场中受力的方向，下列方法中可行的是 ( )A. 增大通电导体中的电流B. 减小通电导体两端的电压C.改变通电导体中的电流方向D. 同时改变导体中电流方向和磁场方向
3.如图为直流电动机的基本构造示意图。以下相关的分析中正确的是 ( )A. 电动机是利用电流的磁效应原理工作的B.电动机工作过程中，消耗的电能全部转化为机械能C. 使线圈连续不断地转动下去是靠换向器来实现的D.ab 边和cd 边受到磁场力的方向相同
4.如图为我们实验室所用电流表的内部结构示意图。当接入电路，有电流通过线圈时，线圈带动指针偏转。
（1）该电流表的工作原理是________对通电导体会产生力的作用，该电流表工作时将________能转化为________能。（2）若电流从负接线柱流入，指针会反方向偏转，可知通电导体受力的方向跟________________有关。
知识点1 通电导线在磁场中的受力情况
1. 如图所示，在“探究磁场对通电导体的作用”的实验中：
关后，导体______（以上两空均填“静止” 或“运动”），说明磁场对______导体有力的作用。
（2）①小华进行“探究通电导体在磁场中受力的方向跟磁场的方向是否有关”实验的思维导图应该是
自变量__________控制变量__________
因变量________________
②实验时，小华同时改变了磁场和电流的方向，发现导体运动的方向没有改变，则
自变量是否改变____因变量是否改变____控制变量是否控制不变____
③小华在实验中出现的问题是___________________________________________________。
没有控制单一变量，磁场方向和电流的方向同时改变了
2. 当扬声器的线圈中通入因携带声音信息而时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。下列说法中错误的是( )
A. 扬声器工作时是将电能转化为机械能B. 扬声器的工作原理是通电线圈在磁场中受力运动C. 扬声器中的永久磁体周围存在磁场D. 扬声器工作时线圈中的电流不变
知识点2 直流电动机是如何工作的
3.小明用自己安装好的直流电动机模型（如图甲）来研究电动机的工作过程。
4. 为了点燃孩子们的航天梦，学校开设了航模班。小伟参加航模班时制作的滑翔机模型内部电路由电源、线圈、磁铁、开关等组成。当把开关闭合时，滑翔机便会跑起来。下列说法中正确的是( )
A. 滑翔机工作时将电能转化为化学能B. 滑翔机产生动力的原理是电流的磁效应C. 通过增加线圈匝数可增加滑翔机动力D. 同时改变电流方向和磁场方向可以改变滑翔机螺旋桨转动方向
5.如图所示，一束电子自右向左从狭缝里射出，穿过磁场时受到磁场力的作用，而向纸面内偏转。
（1）若将两个磁极对调后，电子束将________偏转。
【点拨】若将两个磁极对调后，电流方向不变，磁场方向与原来相反，电子束受力方向与原来相反，故偏转方向与原来相反，电子束将向外偏转。
（2）若磁极不变，把电子束换成带正电的粒子束，则此粒子束将________偏转。
【点拨】若磁极不变，把电子束换成带正电的粒子束，电流的方向与
原来相反，故偏转方向与原来相反，粒子束将向纸外偏转。
（3）若换成不带电的粒子束，则此粒子束将________（填“发生”或“不发生”）偏转。
【点拨】若换成不带电的粒子束，可认为无电流通过磁场，故此粒子束不发生偏转。
6.如图所示，这是自制简易电动机模型。
（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端（搁置于铜质弯钩的部位）进行刮漆处理，其中一端的漆皮全部刮去，另一端的漆皮刮半周留半
周。按这种方法刮漆的目的是使线圈能够__________。
（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？（说出两点即可）
①______________；
②______________________。
①通电导体在磁场中受到力的作用
①原理：通电线圈在磁场中受力而转动
②基本组成：转子、定子
③换向器作用：线圈转过平衡位置时，自动改变线圈中电流的方向
