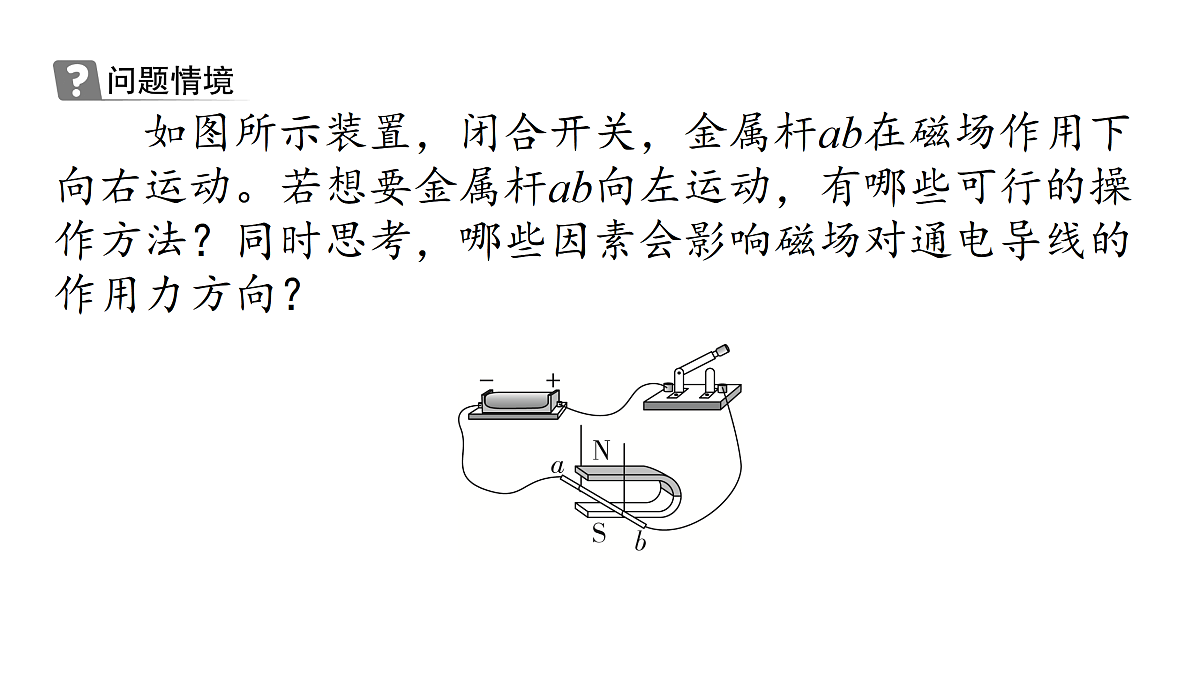

如图所示装置，闭合开关，金属杆ab在磁场作用下 向右运动。若想要金属杆ab向左运动，有哪些可行的操 作方法？同时思考，哪些因素会影响磁场对通电导线的 作用力方向？

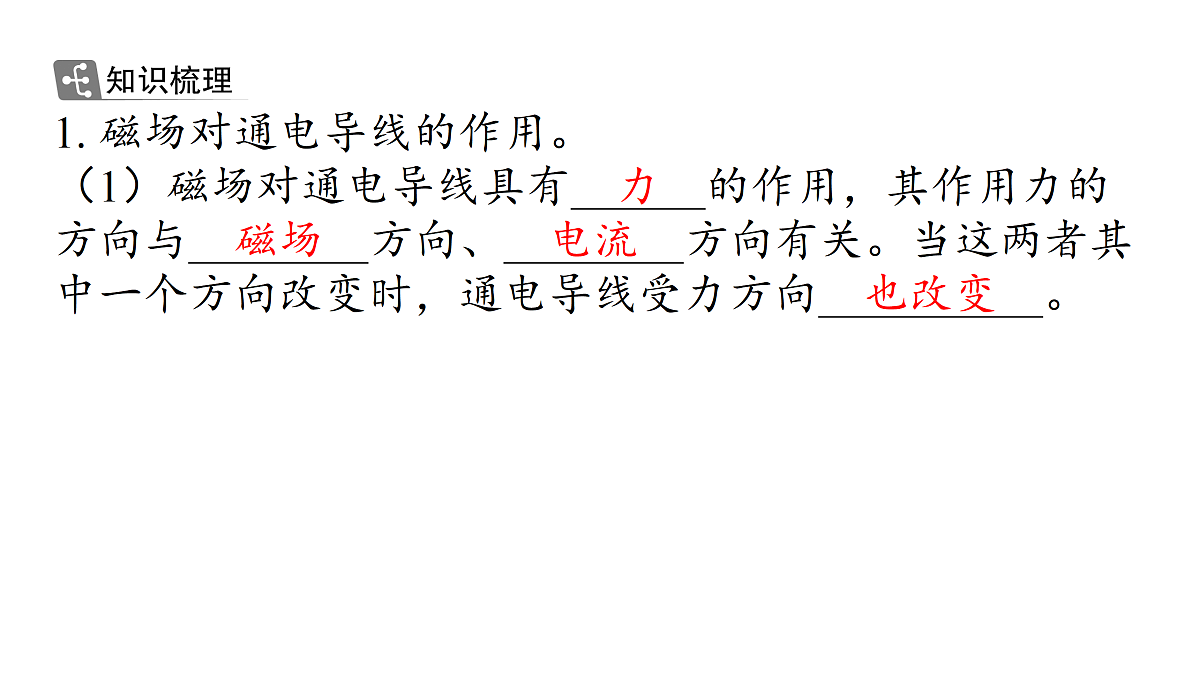

1. 磁场对通电导线的作用。（1）磁场对通电导线具有 ⁠的作用，其作用力的 方向与 方向、 ⁠方向有关。当这两者其 中一个方向改变时，通电导线受力方向 ⁠。

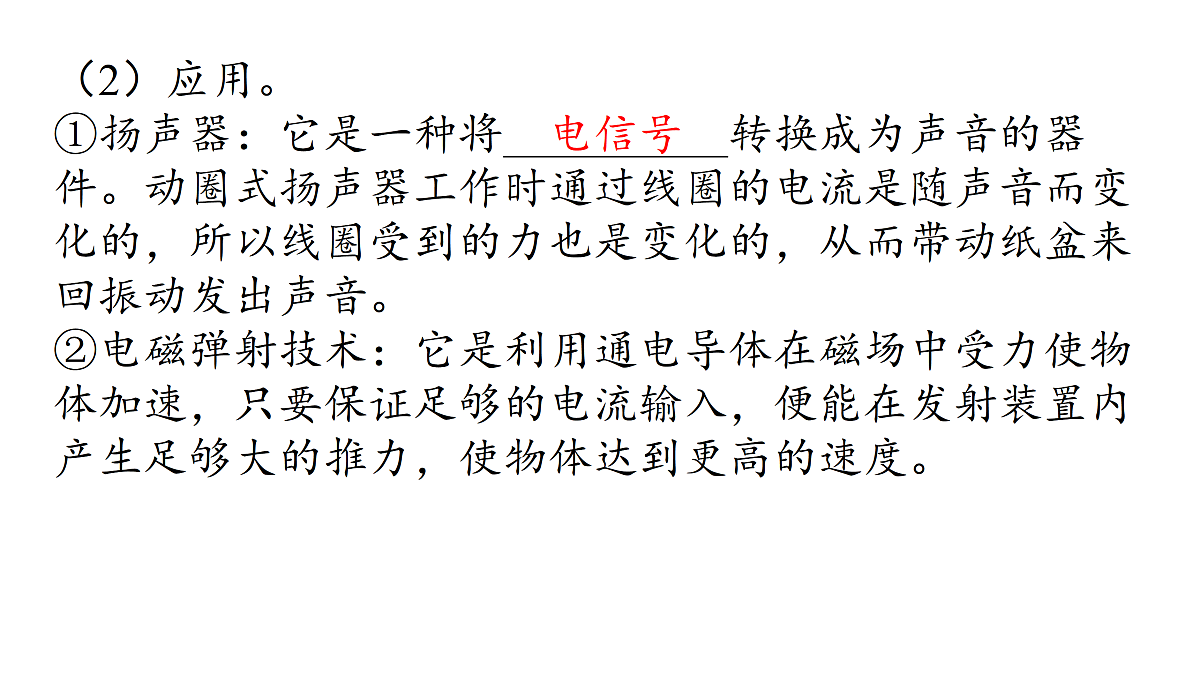

（2）应用。①扬声器：它是一种将 ⁠转换成为声音的器 件。动圈式扬声器工作时通过线圈的电流是随声音而变 化的，所以线圈受到的力也是变化的，从而带动纸盆来 回振动发出声音。②电磁弹射技术：它是利用通电导体在磁场中受力使物 体加速，只要保证足够的电流输入，便能在发射装置内 产生足够大的推力，使物体达到更高的速度。

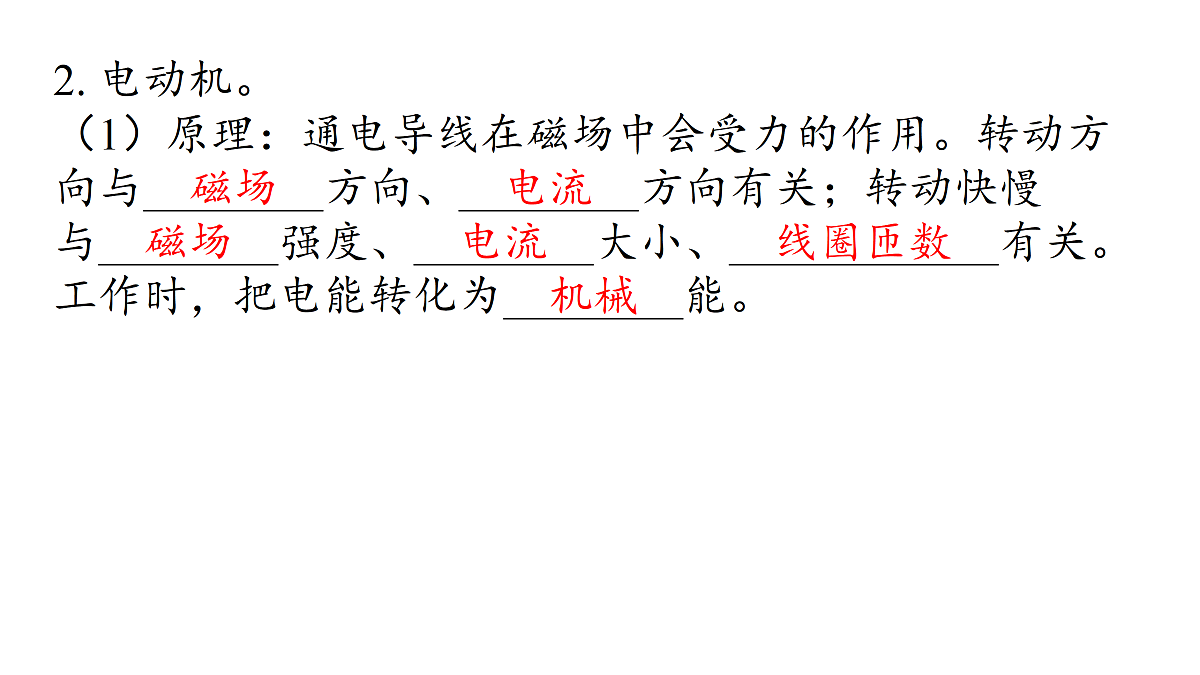

2. 电动机。（1）原理：通电导线在磁场中会受力的作用。转动方 向与 方向、 ⁠方向有关；转动快慢 与 强度、 大小、 ⁠有关。 工作时，把电能转化为 ⁠能。

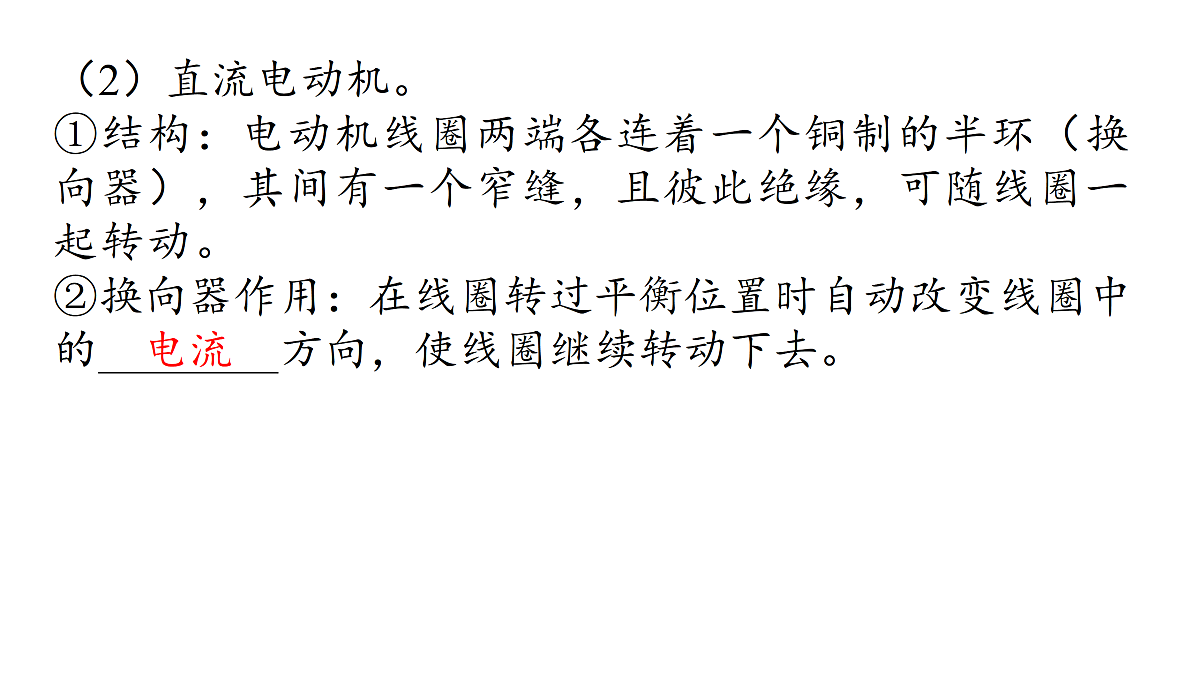

（2）直流电动机。①结构：电动机线圈两端各连着一个铜制的半环（换 向器），其间有一个窄缝，且彼此绝缘，可随线圈一 起转动。②换向器作用：在线圈转过平衡位置时自动改变线圈中 的 ⁠方向，使线圈继续转动下去。
知识点一：通电导线在磁场中受到力的作用

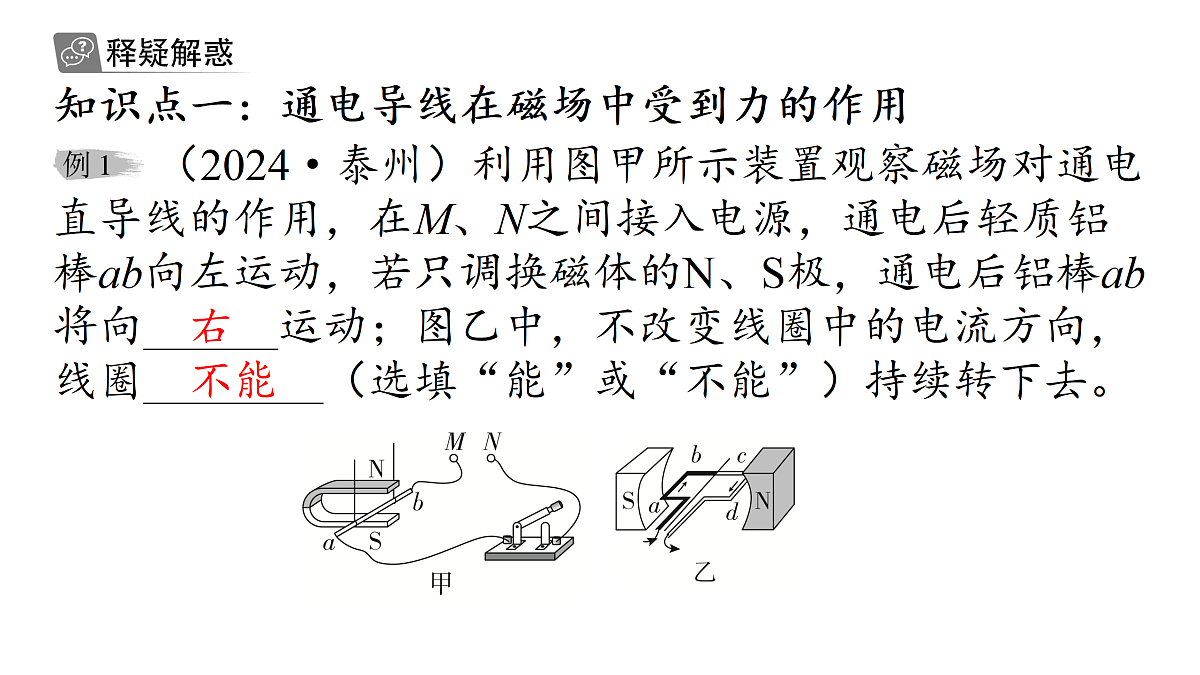

（2024·泰州）利用图甲所示装置观察磁场对通电 直导线的作用，在M、N之间接入电源，通电后轻质铝 棒ab向左运动，若只调换磁体的N、S极，通电后铝棒ab 将向 ⁠运动；图乙中，不改变线圈中的电流方向， 线圈 （选填“能”或“不能”）持续转下去。
通电导体在磁场中的受力方向，取决于电流与磁 场方向。仅改变其中一个方向，受力方向也随之改 变。在线圈应用里，越过平衡位置后，各边受力方向 改变，影响运动状态。分析相关问题时，要综合考虑 电流、磁场方向及物体位置对受力与运动的影响。
如图所示，小明用漆包线、两节干电池、磁铁等器 材，成功制作了一个小电动机。他想改变电动机线圈转 动的方向，下列方法中可行的是（　D　）
电动机转动速度受磁铁磁性、线圈匝数、电流大 小影响。增强磁性、增加匝数、增大电流，可提升电 动机的转动速度，但不改变电动机的转动方向。若要 改变转动方向，需对调磁铁磁极或改变电流方向。分 析时要明确各因素对速度和方向的影响差异。
1. 如图所示为直流电动机的工作原理，下列分析中正确 的是（　C　）
2. 如图所示，线圈通电后，受磁场力作用将开始顺时针 旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线 圈通电后，磁体将（　B　）
3. 如图甲所示是小雪自制的小风扇，使用时发现小风扇 转动，但风却向后吹。于是小雪设计了如图乙所示的实 验，探究其原因。
（1）闭合开关，给铜棒ab通电，发现铜棒ab向右运 动，这说明铜棒ab在磁场中受到 ⁠的作用。
（2）保持磁场方向不变，将电源正、负极对调后接入 电路，闭合开关，发现铜棒ab向左运动，这说明： ⁠ ⁠。
电导体在磁场中受力的方向与电流方向有关　
（3）保持电流方向不变，将磁体的两极对调，闭合开 关，发现铜棒ab向右运动，这说明： ⁠ ⁠。（4）根据实验，要改变小风扇转动方向，小雪应该 ⁠。
通电导体在磁场
中受力的方向与磁场方向有关　
（5）请列举一个和小风扇工作原理相同的用电器： ⁠。
