该过程能量如何转化?发电的条件是什么?
英国物理学家法拉第从1822年起，经过十年的努力，终于在1831年发现了磁也能生电。
利用磁场产生电流的现象叫做电磁感应
电磁感应产生的电流叫做感应电流

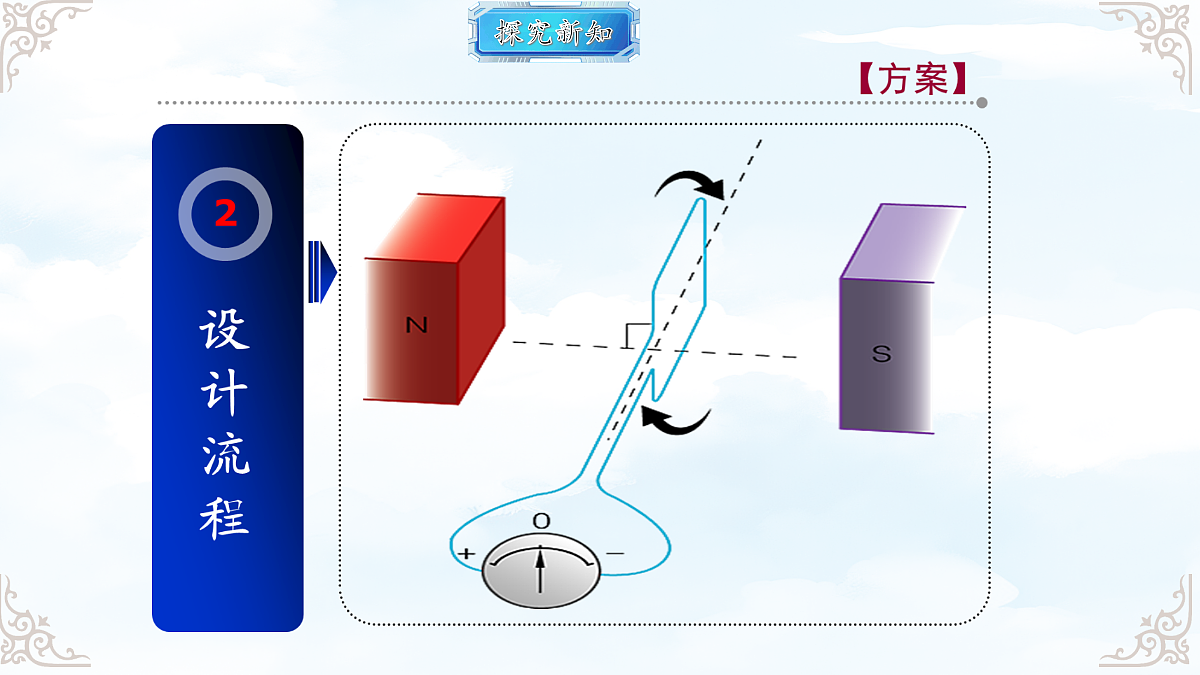

观察下面的发电机，请回答:1.发电机的主要构造是什么？2.发电机的电能是怎样来的？
发电机主要由磁体和线圈构成，该发电机电能由机械能转化而来。
磁体、电刷、线圈、转轴、铜环、转动装置等。
周期性地改变方向的电流，叫做交流电。
线圈转动一周的时间(s）
每秒线圈转过的周数(Hz)
①我国国家电网提供的交流电有什么特点？
我国交流电的周期是 s，频率是 Hz，即1秒钟内有 个周期，线圈转过 周，交流电的方向每周期改变 次，电流方向1s内改变 次。
②为什么国家电网提供这么高频率的电流？
1.交流电：周期性改变方向的电流
2.交流电的周期和频率：
（1）交流电完成一次周期性变化需要的时间，叫交流电的周期
（2）1秒内交流电完成周期性变化的次数叫交流电的频率
（3）周期和频率互为倒数
（4）我国交流电频率____赫兹，周期____秒
每秒钟改变方向____次
实际的交流发电机，结构比较复杂，但主要由转子（转动部分）和定子（固定部分）两部分组成.转子由水轮机、汽轮机或内燃机来带动. 大型发电机发出很高的电压和很强的电流，要采用线圈不动、磁极旋转的方式发电.这种发电机叫做旋转磁极式发电机.
知识点1 发电机的工作原理
A. 甲和丙能产生感应电流，感应电流方向相同B. 甲和丙能产生感应电流，感应电流方向相反C. 乙和丁能产生感应电流，感应电流方向相同D. 乙和丁能产生感应电流，感应电流方向相反
2.在学校实验室开放时，小丽对手摇发电机非常感兴趣，她想：发电机产生感应电流大小跟哪些因素有关呢? 根据经验又想到可以根据小
（1）小丽计划探究的问题中的自变量是__________。
灯泡的亮度来判断电路中感应电流大小，于是她利用如图所示的手摇发电机开展了实验探究，得到如表所示的实验现象。请你根据小丽在实验数据表格中记录的实验现象回答下列问题：
（2）判断电流大小，除了借助小灯泡观察之外，实验室常用______表来测量。
（3）根据实验探究记录的现象得到的初步结论是________________________________________。
手摇发电机转速越快，产生的感应电流越大
知识点2 发电机与能量转化
3. 关于下面几种发电方式的能量的转移和转化过程，说法错误的是( )
4.［2024·德阳］2024年3月，标志着“德阳造”最新一代大型海上半直驱永磁同步发电机成功研制，发电机是利用___________现象制成的，发电机工作时把______能转化为电能。
电磁感应
【点拨】发电机是利用电磁感应现象制成的，发电机工作时把机械能转化为电能。
6. ［2024·德州改编］某种无链条电动自行车结合了人体动力和电池动力，骑行者踩脚踏板产生的动能可转化为电能，补充在锂电池内，之后通过锂电池驱动后轮前行，下列关于人体动力和电池动力的原理正确的是( )
A. ①②B. ①④C. ②③D. ③④
沿东西站立，摇动电线时切割的磁感线最多
