初中物理沪科版（2024）九年级全册（2024）本章总结公开课复习课件ppt

这是一份初中物理沪科版（2024）九年级全册（2024）本章总结公开课复习课件ppt，共44页。PPT课件主要包含了从指南针到磁悬浮列车，磁是什么，认识磁现象，磁感线，地磁场，电流的磁场，奥斯特实验，电磁铁和电磁继电器，通电导体在磁场中受力，磁北极等内容，欢迎下载使用。

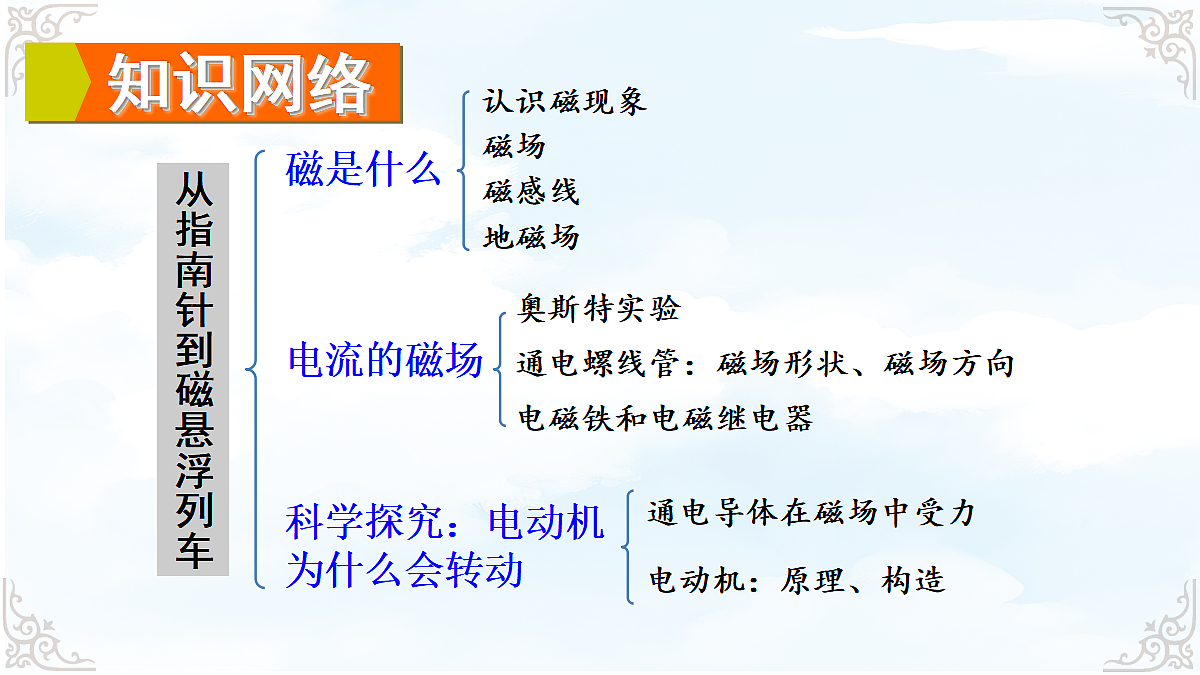

通电螺线管：磁场形状、磁场方向
科学探究：电动机为什么会转动

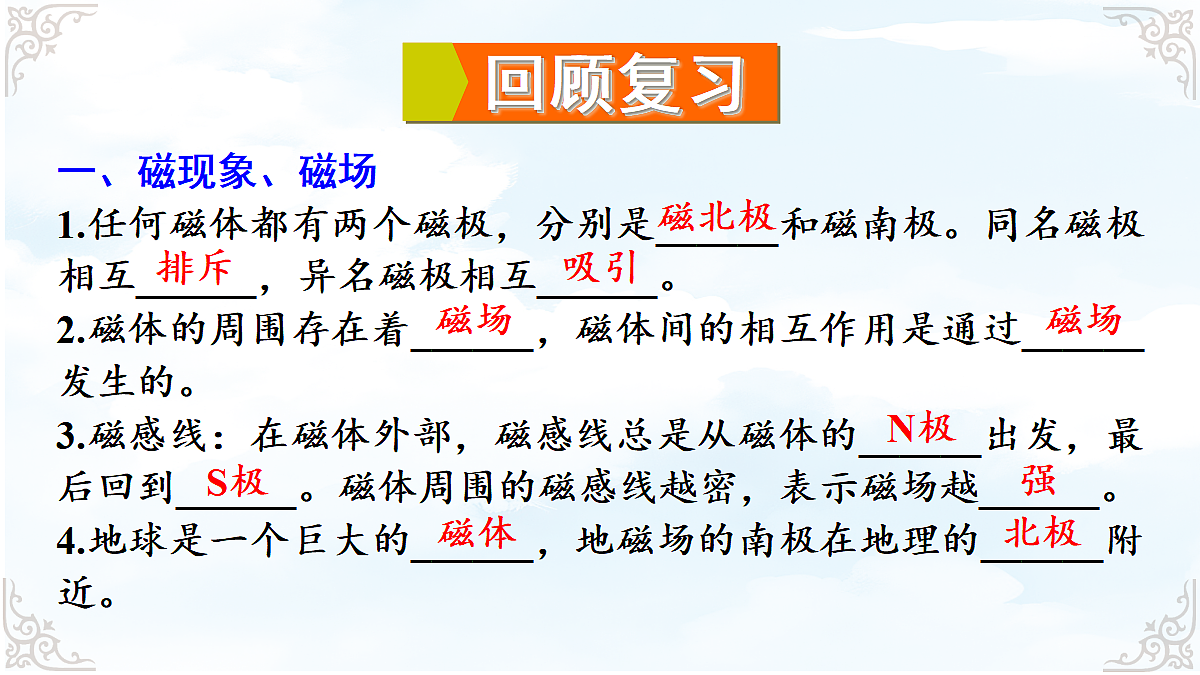

一、磁现象、磁场1.任何磁体都有两个磁极，分别是______和磁南极。同名磁极相互______，异名磁极相互______。2.磁体的周围存在着______，磁体间的相互作用是通过______发生的。3.磁感线：在磁体外部，磁感线总是从磁体的______出发，最后回到______。磁体周围的磁感线越密，表示磁场越______。4.地球是一个巨大的______，地磁场的南极在地理的______附近。

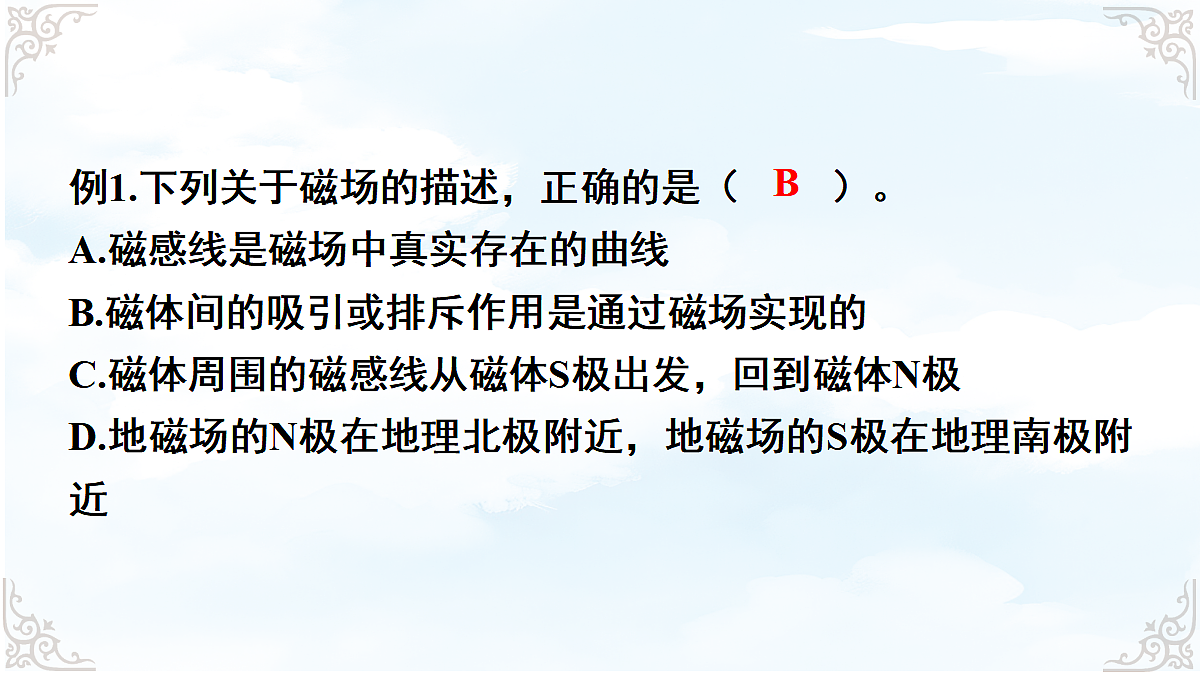

例1.下列关于磁场的描述，正确的是（ ）。A.磁感线是磁场中真实存在的曲线B.磁体间的吸引或排斥作用是通过磁场实现的C.磁体周围的磁感线从磁体S极出发，回到磁体N极D.地磁场的N极在地理北极附近，地磁场的S极在地理南极附近

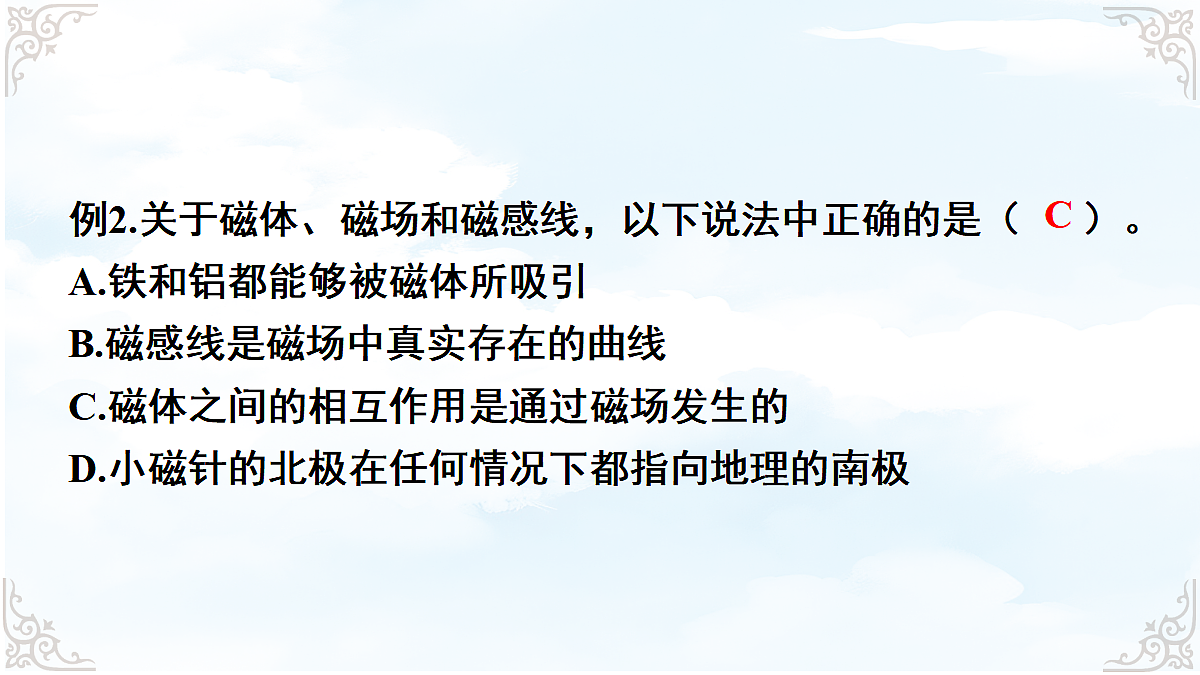

例2.关于磁体、磁场和磁感线，以下说法中正确的是（ ）。A.铁和铝都能够被磁体所吸引B.磁感线是磁场中真实存在的曲线C.磁体之间的相互作用是通过磁场发生的D.小磁针的北极在任何情况下都指向地理的南极

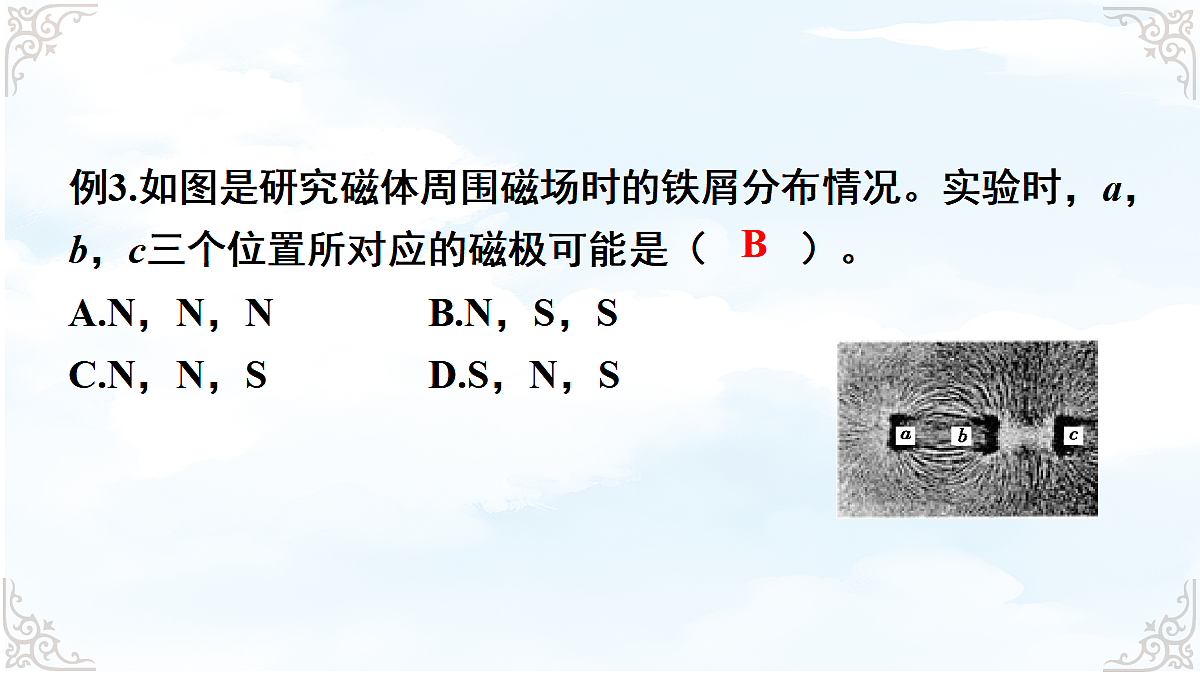

例3.如图是研究磁体周围磁场时的铁屑分布情况。实验时，a，b，c三个位置所对应的磁极可能是（ ）。A.N，N，NB.N，S，SC.N，N，SD.S，N，S

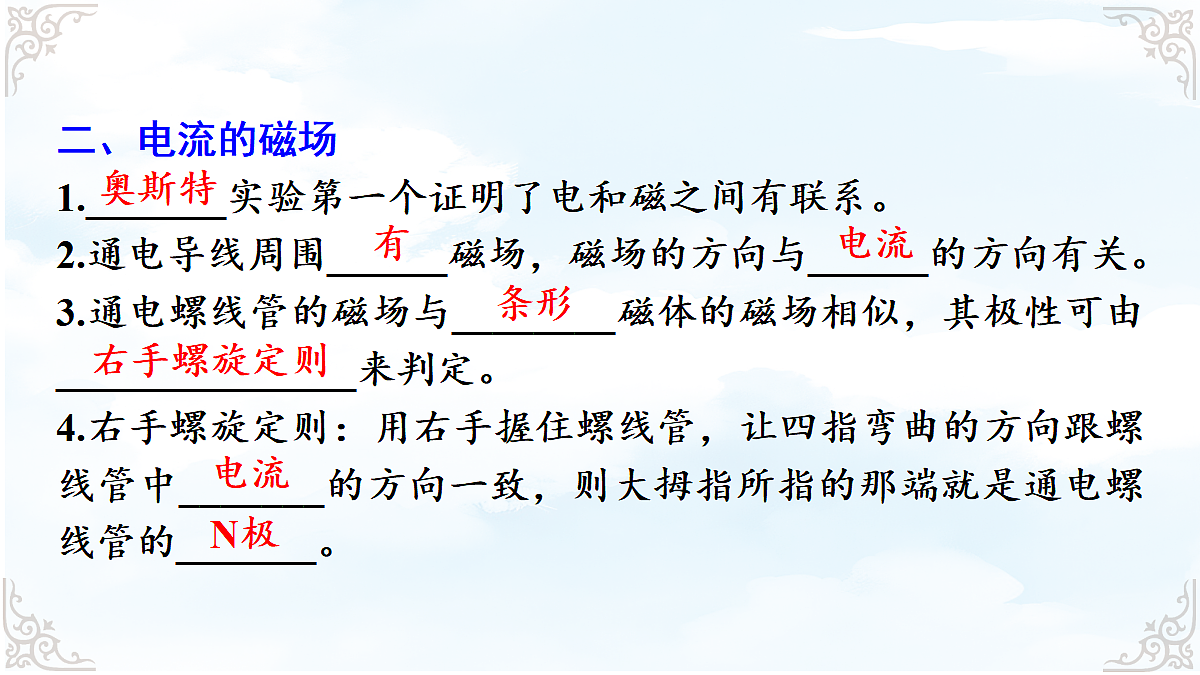

二、电流的磁场1._______实验第一个证明了电和磁之间有联系。2.通电导线周围______磁场，磁场的方向与______的方向有关。3.通电螺线管的磁场与________磁体的磁场相似，其极性可由_______________来判定。4.右手螺旋定则：用右手握住螺线管，让四指弯曲的方向跟螺线管中_______的方向一致，则大拇指所指的那端就是通电螺线管的_______。

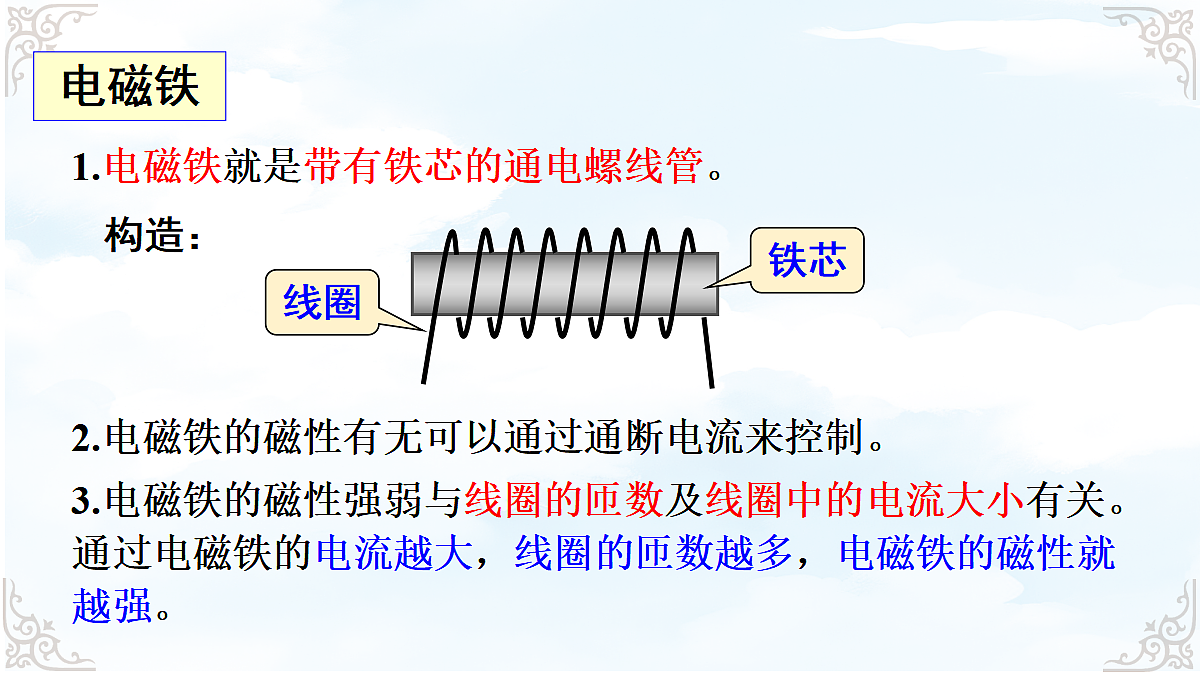

1.电磁铁就是带有铁芯的通电螺线管。
2.电磁铁的磁性有无可以通过通断电流来控制。
3.电磁铁的磁性强弱与线圈的匝数及线圈中的电流大小有关。通过电磁铁的电流越大，线圈的匝数越多，电磁铁的磁性就越强。
电磁继电器是利用电磁铁控制工作电路通断的开关。它通过控制低压电路的通断间接控制高压电路的通断。
常用电磁继电的结构和电路：
由控制电路和工作电路两部分组成：
控制电路包括：（低压）电源、电磁铁、开关。
工作电路包括：（高压）电源、用电器、触点。
例4.在下图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的N极。
【解析】运用安培定则，已知通电螺线管右端为N极，则可判断出电源左端为正极；同时根据异名磁极相互吸引，可知小磁针左端为N极。
例5.如图是“自动水位显示器”的电路图。当水位未到金属块B时，绿灯亮；当水位到达B时，红灯亮。请根据以上要求，用笔画线代替导线，完成工作电路的连接。
【解析】未到达水位B时，电磁铁不通电，衔铁向上翘起，绿灯亮；当水位到达B时，电磁铁通电，将衔铁吸下，红灯亮。所以绿灯与上触点连接，红灯与下触点连接，共用一个电源。
三、电动机为什么会转动1.磁场对电流的作用：磁场对通电导体有______的作用，其作用的方向与____________和____________有关。 2.电动机的原理：_____________________________。电动机工作时把______能转化为______能。
通电导体在磁场中受力而运动
例6.在制作简易电动机过程中，若要改变电动机的转动方向，可以（ ）。A.改变通电电流的大小B.将电源的正负极对调C.换用磁性更强的磁铁D.增加电动机的线圈匝数
例7.如图所示，线圈abcd位于磁场中，S与1接通时，ab段导线受磁场力F的方向向上；当S改为与2接通时，ab段导线受磁场力（ ）。A.方向向下B.方向向上C.为零，因为电源反接D.为零，因为电路一定是断路
例8.有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁体，管外缠绕着线圈。运动时，磁体在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同（ ）。
1. ［2024·长春］能被磁体吸引的物体是( )
A. 铁钉B. 铜线C. 金币D. 铝箔
A. 由南向北B. 由北向南C. 由西向东D. 由东向西
6.如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出：
（2）左侧电磁铁上端磁极。
（3）小磁针静止时右端磁极。
考点3 磁场对通电导线的作用
8. 用一个铁钉、一节电池、一根电线和一个纽扣形强磁铁（磁性随温度升高而减弱），可组装成一个演示用的简易电动机，组装过程如图甲、乙、丙所示。
（1）乙图中，铁钉和磁铁连起来后就能竖直地吸在电池正极。铁钉与磁铁间的吸引力______（填“大于”或“小于”）磁铁的重力。
（2）丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉，通电的铁钉由于受到了________的作用而开始旋转。
（3）这个简易电动机工作时，将电能转化为______能。
（4）演示时，若要改变铁钉的转动方向，可以改变______的方向；电动机转动起来后，导线下端应间歇性地接触磁铁，这样做的好处是___（填字母）。A.可以加快转动速度B.防止铁钉被磁化C.防止电流通过时产生过多热量
物理与科技发展携手并进，拓宽了人类认知的边界，更为技术革新插上了翅膀。
1. （多选）小荣通过查阅资料了解到我国自行研制的航母舰载机电磁弹射系统已经取得了突破性进展，将该系统运用于舰载机，将极大地提升舰载机的起飞效率，增强航空母舰的攻击和防护能力。电磁弹射器工作的基本原理是将舰载机前轮连接在弹射车上，使它们处于轨道上的强磁场中，当弹射车的导体中有强电流通过时就受到强大的推力作用，使弹射车和舰载机一起在轨道上加速运动。下列实例中，跟电磁弹射器工作原理相同的是( )
A. 司南B. 电磁起重机C. 扬声器D. 电动机
2. 如图所示是小荣妈妈汽车上的一款磁吸车载手机支架，其底部用胶水粘在汽车中控平台上，支架顶端的“台面”是一块磁铁，再将一块软式磁力贴贴在手机壳或手机背面，使用时将手机磁力贴位置对准支架顶端的“台面”，就可以将手机牢牢固定。关于这款手机支架，下列说法正确的是( )
