3.通过观察铅锑合金丝熔断的实验现象，解释其材料特性，培养基于证据作出解释的能力。
　　电能在现代家庭中的应用越来越广泛。电能通过输电线路进入千家万户我们闭合电源开关就接通了家庭电路。而在日常生活中，我们通常只能看到嵌在墙上的开关和插座，电线在哪里呢？家庭电路是由哪些部分组成的？电路又是怎样连接的？

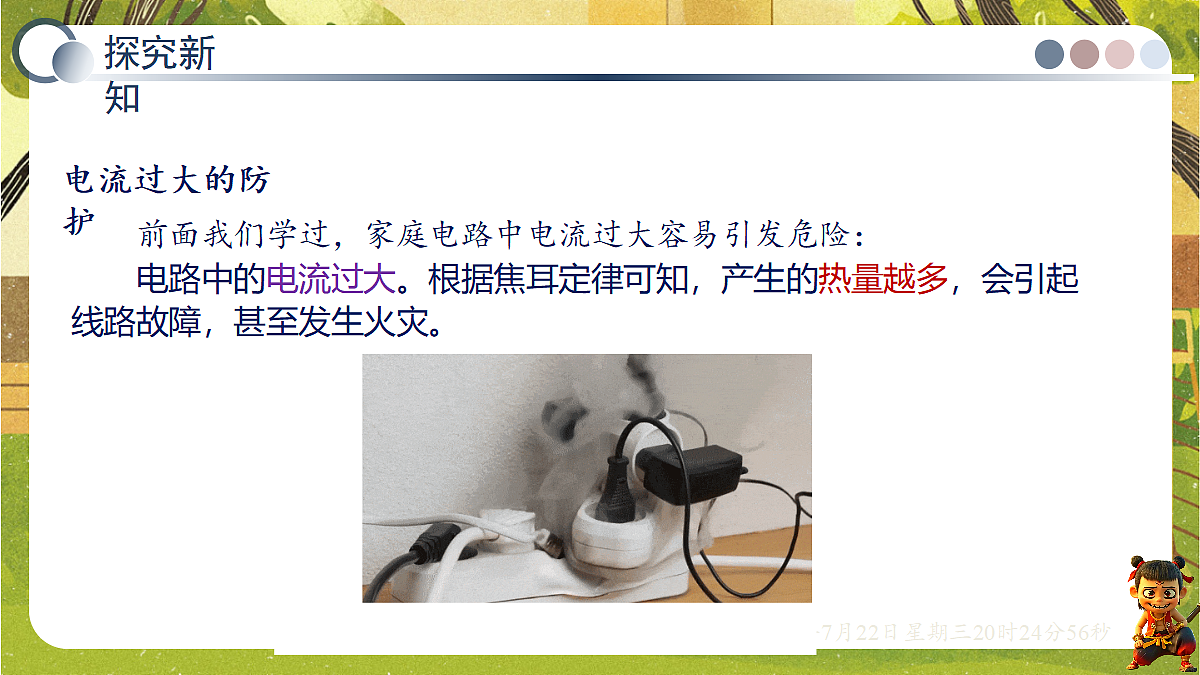

　　前面我们学过，家庭电路中电流过大容易引发危险：　　电路中的电流过大。根据焦耳定律可知，产生的热量越多，会引起线路故障，甚至发生火灾。

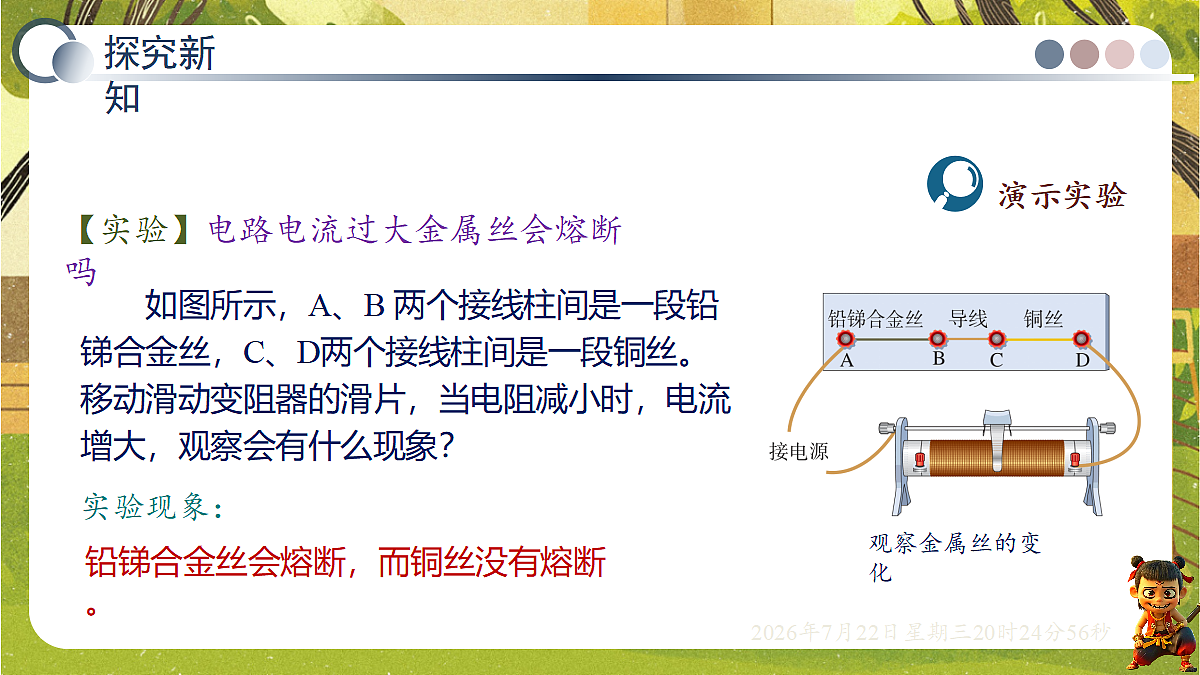

【实验】电路电流过大金属丝会熔断吗
　　如图所示，A、B 两个接线柱间是一段铅锑合金丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器的滑片，当电阻减小时，电流增大，观察会有什么现象？
铅锑合金丝会熔断，而铜丝没有熔断。
　　长度、横截面积相同的铅锑合金丝的电阻比铜丝大得多，熔点比铜丝低得多。当电流过大时，铅锑合金丝由于温度升高而熔断，切断电路，而铜丝、铁丝等在这种情况下不能熔断。
　　家庭电路中电流过大容易引发危险，有没有一种装置能在电流过大时自动切断电路以起到保护作用？
①定义：人们利用铅锑合金这类材料制成了熔断器中的核心部件，俗称保险丝。
不同规格的保险丝有不同的额定电流。
a. 通过保险丝的电流小于或等于额定电流时，电路正常工作。
b.通过保险丝的电流大于额定电流时，保险丝熔断，从而切断电路。

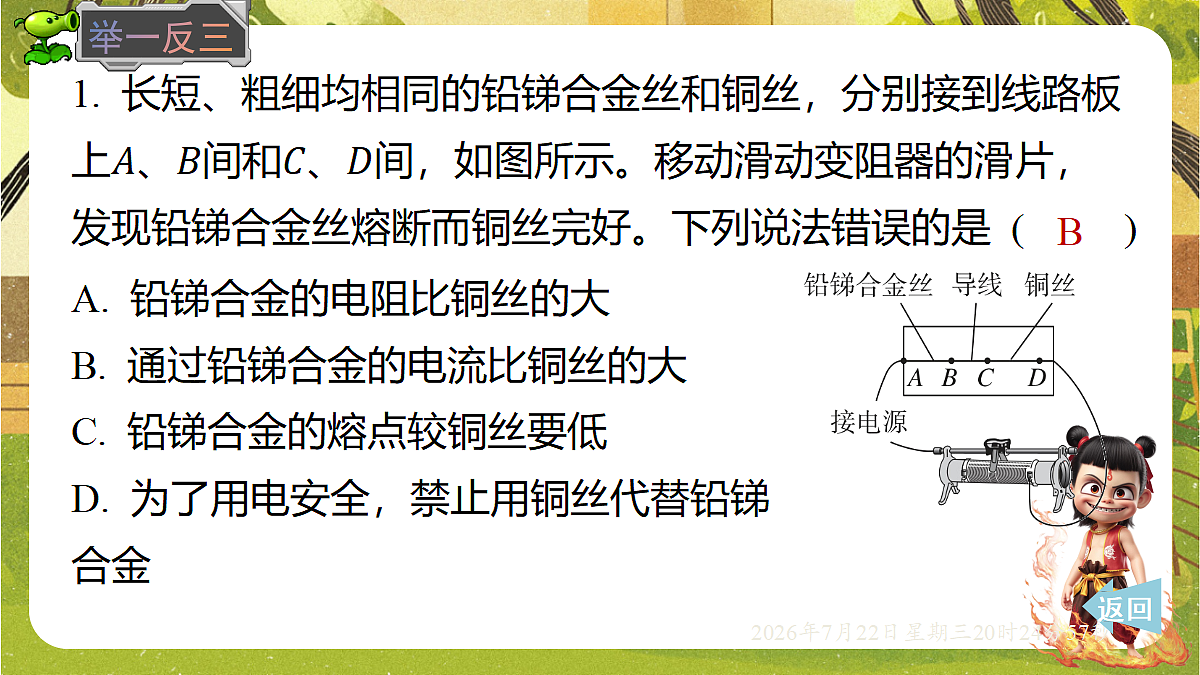

A. 铅锑合金的电阻比铜丝的大B. 通过铅锑合金的电流比铜丝的大C. 铅锑合金的熔点较铜丝要低D. 为了用电安全，禁止用铜丝代替铅锑合金
熔断器被广泛应用于高低压配电系统、控制系统以及用电设备中。
　　当电路中的电流过大时，空气开关自动断开，切断电路，也就是我们常说的“跳闸”。在找出电流过大的原因并把问题解决之后，重新接通空气开关就可以了。
①定义：在很多居民楼的供电线路中，常采用低压断路器对电流过大的电路进行保护，又称空气开关。
　　由前面家庭电路中常见触电事故的分析可知，人体接入相线与中性线之间，或人体接入相线与大地之间，都会造成触电事故。
在家庭电路中，如何知道进户线中哪条是相线、哪条是中性线呢？
①作用：辨别火线和零线；检查用电设备是否带电。
②试电笔构造：由笔尖金属体、电阻（阻值大）、氖管、弹簧和笔尾金属体依次相连而成。
③试电笔原理：　　氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电，氖管会发出红光。
a. 被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
b. 被测导线是零线时，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管不发光。
④试电笔使用：　　要用手接触笔尾的金属体，笔尖接触测的导线。如果氖管发光，则接触的是相线，如果氖管不发光，接触的则是中性线。
A. B. C. D.
【点拨】D图中闭合开关后，其中一只灯泡被短路，但另外两只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，故D符合题意。故选D。
控制电灯的开关要连接在相线和电灯之间（断开开关后，电灯接线处与相线断开，从而避免触电事故。）
　　如图所示，要让额定电压为220V的电灯正常工作且能用开关控制其通断，请从安全角度思考：应该如何将电灯和开关接入家庭电路？
相线先连接电灯，再连接开关，然后与中性线相接。
保护线与漏电保护器的作用
家中常见插座有两孔插座和三孔插座
左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。
①三脚插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
②三线插头的保护作用：　　万一用电器内部相线绝缘皮破损或失去绝缘性能，使金属外壳与相线接通而带电，电流也会从保护线流走，即使人体接触外壳，一般情况下也不会造成伤害。
3. 如图是测电笔的构造图，下列关于测电笔的说法中正确的是( )
A. 测电笔中的电阻阻值较小B. 使用测电笔时，人与测电笔是并联的C. 使用测电笔时，手不能触碰到任何导体部分D. 正确使用测电笔检测相线时，氖管会发光
①漏电保护器的作用：　　一些家庭电路中还会在此基础上安装漏电保护器。在出现漏电情况时，它会迅速切断电路。如果站在地上的人不小心接触了相线，电流经过人体流入大地，漏电保护器也会迅速切断电路，对人体起到保护作用。
当电路处于正常工作状态时，图线路中A点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护器会迅速切断电路，从而起到保护作用。
4. ［2025·青岛城阳区期末］小明想给家中更换灯泡，下列操作流程符合安全用电原则的是( )
A. 切断电源、拆下灯罩、更换灯泡、通电测试B. 拆下灯罩、切断电源、更换灯泡、通电测试C. 更换灯泡、切断电源、拆下灯罩、通电测试D. 通电测试、切断电源、拆下灯罩、更换灯泡
5.如图是家用电热水壶的插头和对应的插座，插头的插脚①较长，目的是将插头插入插座时，可确保电热水壶的金属外壳先接触
________，避免触电事故。插座中的②应该接________（以上两空均填“相线”“中性线” 或“保护线”）。新建的楼房里，如果发生触电情况，____________（填“保险丝”或“漏电保护器”）会立即切断电路以保护人员安全。
进户线、电能表、总开关（含保险装置）、插座、用电器、导线等组成。
2. 家庭电路各组成部分的连接顺序
　　输电线进户后首先接到电能表上；接下来是全户用电的总开关及保险装置（如断路器等）；然后连接用电器及插座。
3. 家庭电路中各部分的安装特点及作用
①作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。②材料：由电阻率较大、熔点较低的铅锑合金制成。③保险丝安装位置：保险丝安装在干路相线上，总开关后方。不能单独安装在零线上，原因是当保险丝熔断，则零线断路，火线通路，容易触电。
　　为了能够更加合理、安全地分配电能以及方便用户维修操作，有的家庭还设有室内配电箱。根据实际用电需求，可将家庭电路规划为若干分支回路，由配电箱将导线引入各个房间内，进行供电。
　　一些更复杂的配电设计，例如会结合实际使用需求等因素，将卫生间、厨房等房间的插座另成回路，且加装漏电保护器，形成更多的分支回路，各分支回路之间互不影响。
　　如图所示为一种典型的家庭电路配电分支回路的设计方案。结合你所掌握的家庭电路知识，你能说一说图中设计了几条分支回路吗？每条分支回路的主要用途有哪些？
该家庭电路分成了三条分支回路。
照明分支回路采用了空气开关；插座分支回路加装了漏电保护器。当插座分支回路出现故障而被切断时，照明等其他分支回路不会受到影响。
6.请将电能表、总开关填入图中合适的方框内，并用笔画线当导线，将图中的三孔插座和电灯与开关接入家庭电路中。
7. 一名同学家在供电线路中安装了漏电保护器，铭牌如图所示。以下几种说法正确的是( )
10.［2025·西安碑林区期末］图甲所示为一款双头嵌入式方形吊灯，由墙壁上的开关控制（如图乙所示），开关旁有一个可以独立工作的三孔插座，其简化电路如图丙所示。请你将图丙中的电路连接完整，组成正确的家庭电路。
（1）利用正确的方法使用测电笔时，通过人体的电流约为多少毫安？人有触电危险吗？
（2）若使用测电笔时不慎接触了金属笔尖，通过人体的电流约为多少毫安？人有触电危险吗？
