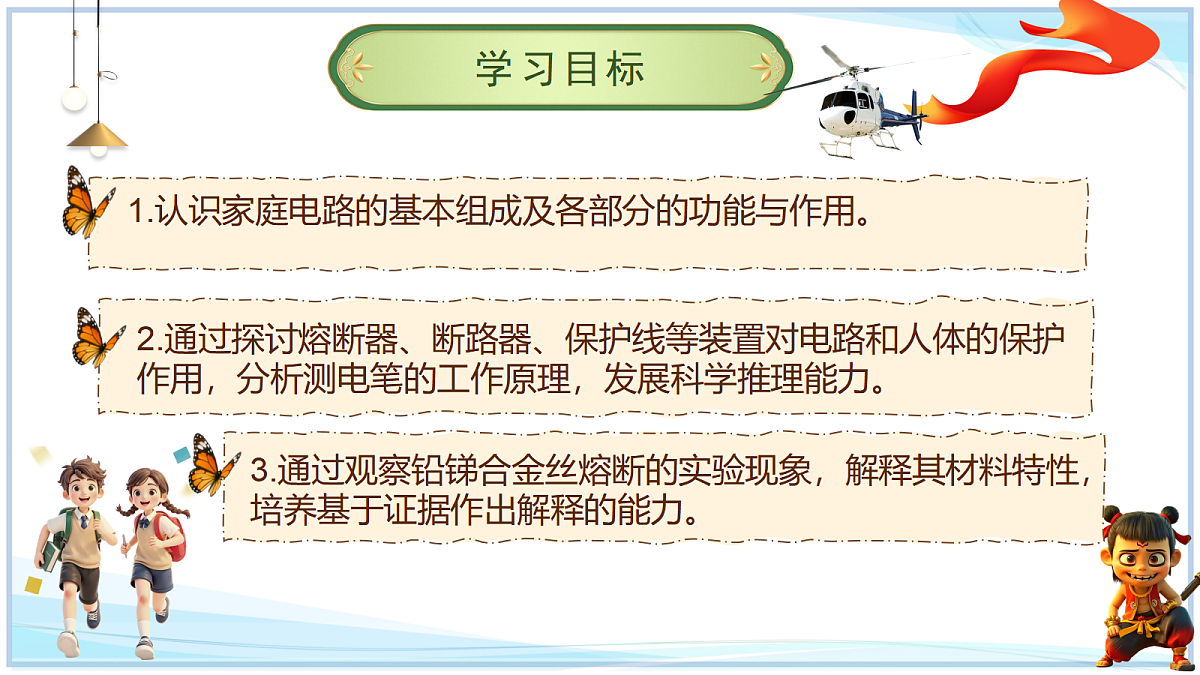

3.通过观察铅锑合金丝熔断的实验现象，解释其材料特性，培养基于证据作出解释的能力。
家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是如何连接的？如何用电更安全呢？

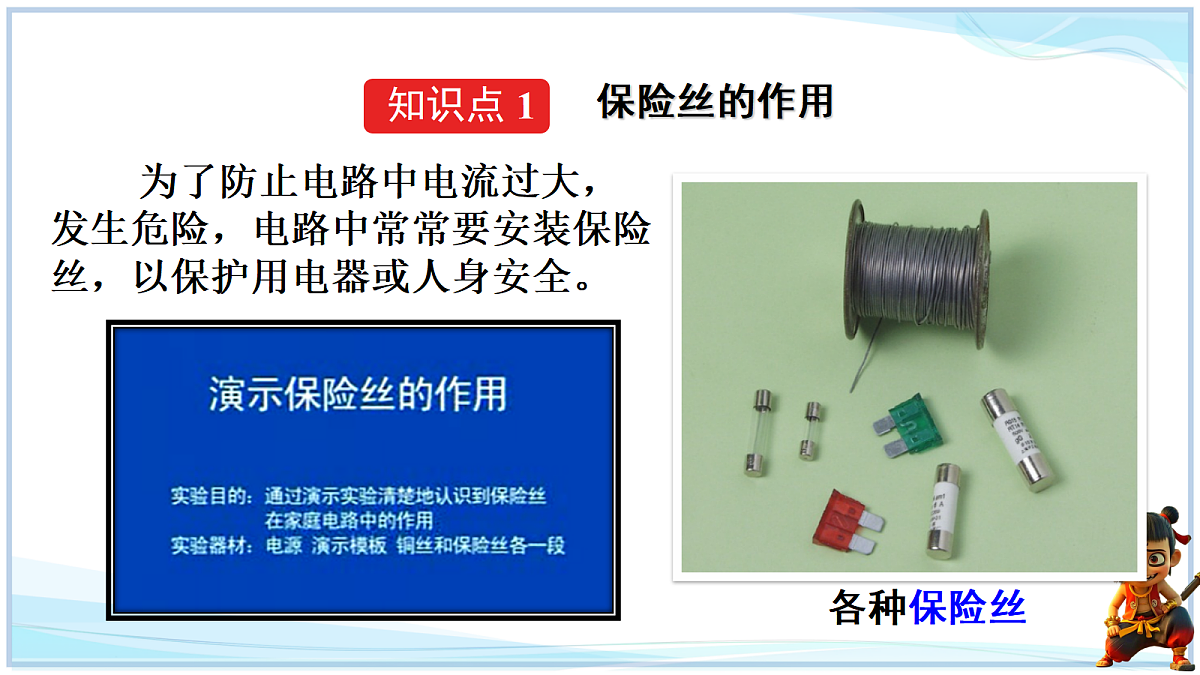

为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。

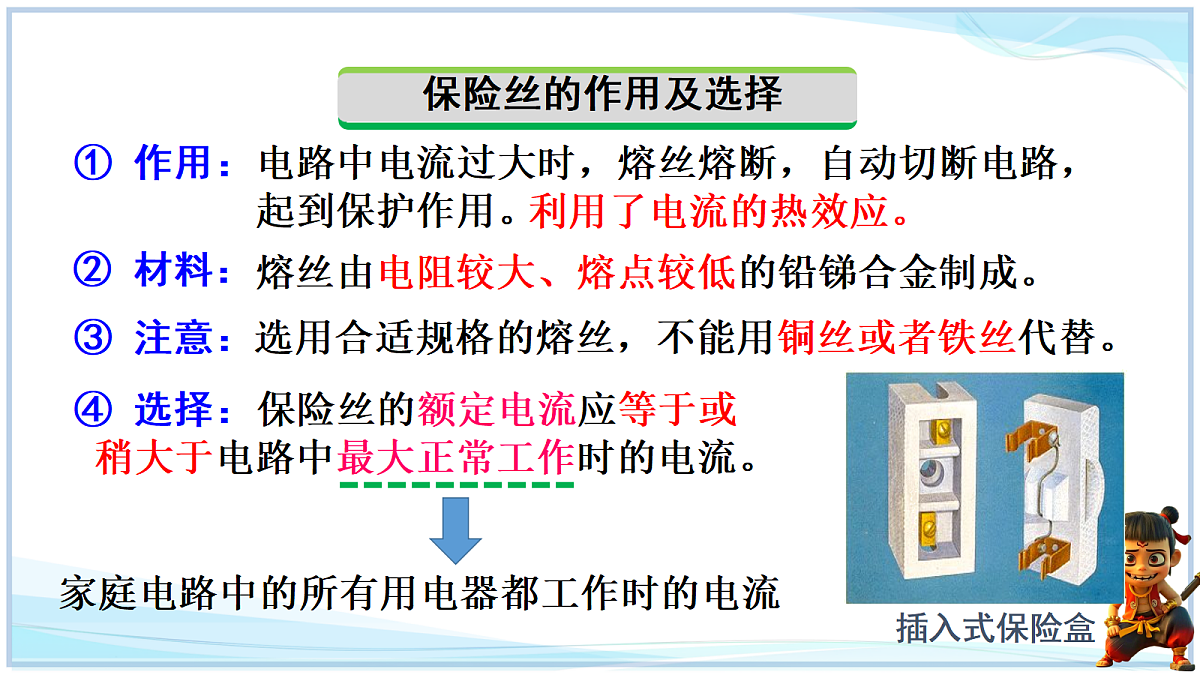

③ 注意：选用合适规格的熔丝，不能用铜丝或者铁丝代替。
电路中电流过大时，熔丝熔断，自动切断电路，起到保护作用。
熔丝由电阻较大、熔点较低的铅锑合金制成。
保险丝的额定电流应等于或稍大于电路中最大正常工作时的电流。
家庭电路中的所有用电器都工作时的电流

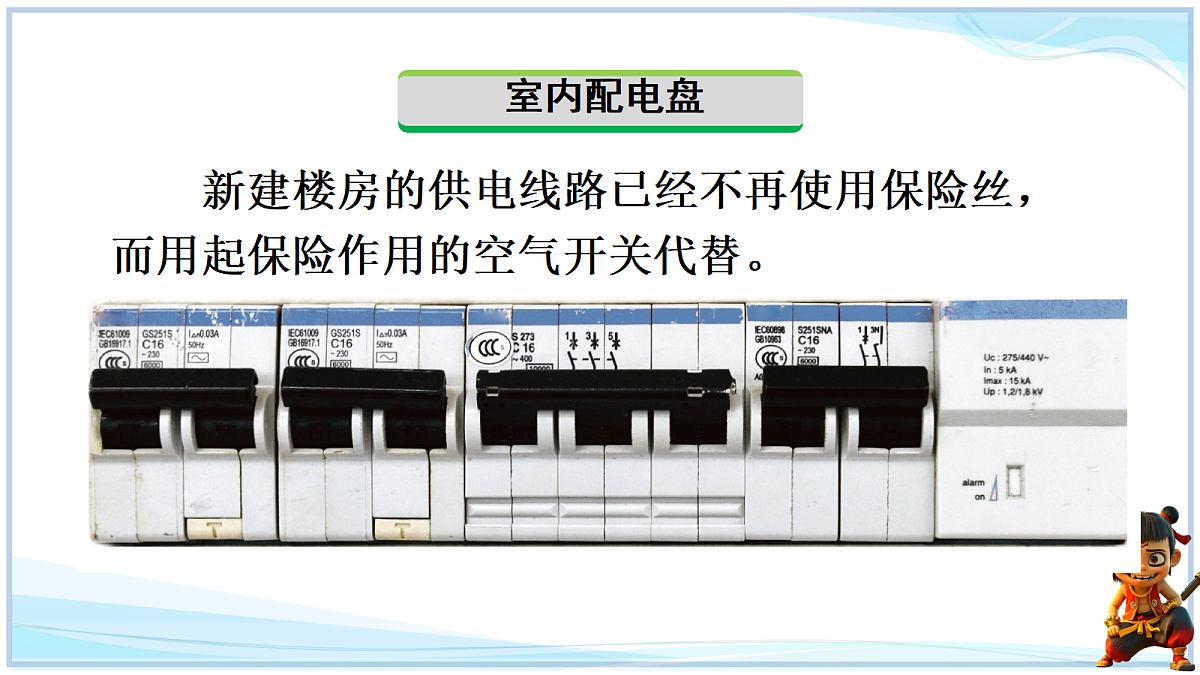

新建楼房的供电线路已经不再使用保险丝，而用起保险作用的空气开关代替。

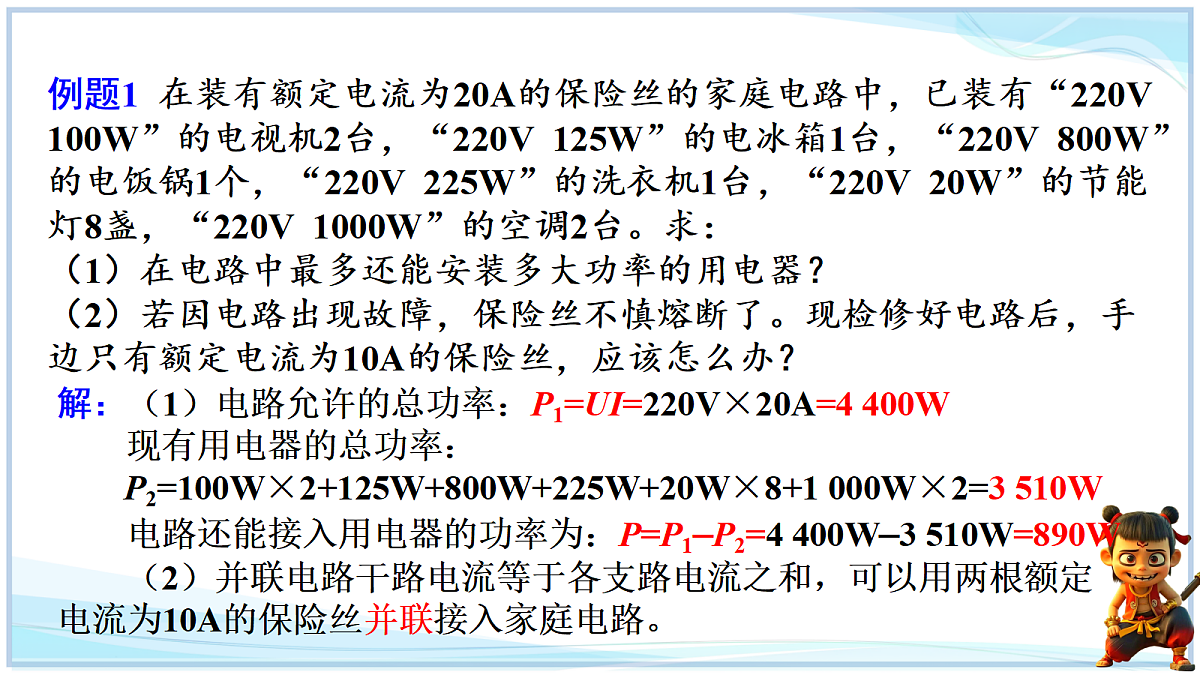

例题1 在装有额定电流为20A的保险丝的家庭电路中，已装有“220V 100W”的电视机2台，“220V 125W”的电冰箱1台，“220V 800W”的电饭锅1个，“220V 225W”的洗衣机1台，“220V 20W”的节能灯8盏，“220V 1000W”的空调2台。求：（1）在电路中最多还能安装多大功率的用电器？（2）若因电路出现故障，保险丝不慎熔断了。现检修好电路后，手边只有额定电流为10A的保险丝，应该怎么办？
解：（1）电路允许的总功率：P1=UI=220V×20A=4 400W 现有用电器的总功率： P2=100W×2+125W+800W+225W+20W×8+1 000W×2=3 510W 电路还能接入用电器的功率为：P=P1–P2=4 400W–3 510W=890W （2）并联电路干路电流等于各支路电流之和，可以用两根额定电流为10A的保险丝并联接入家庭电路。

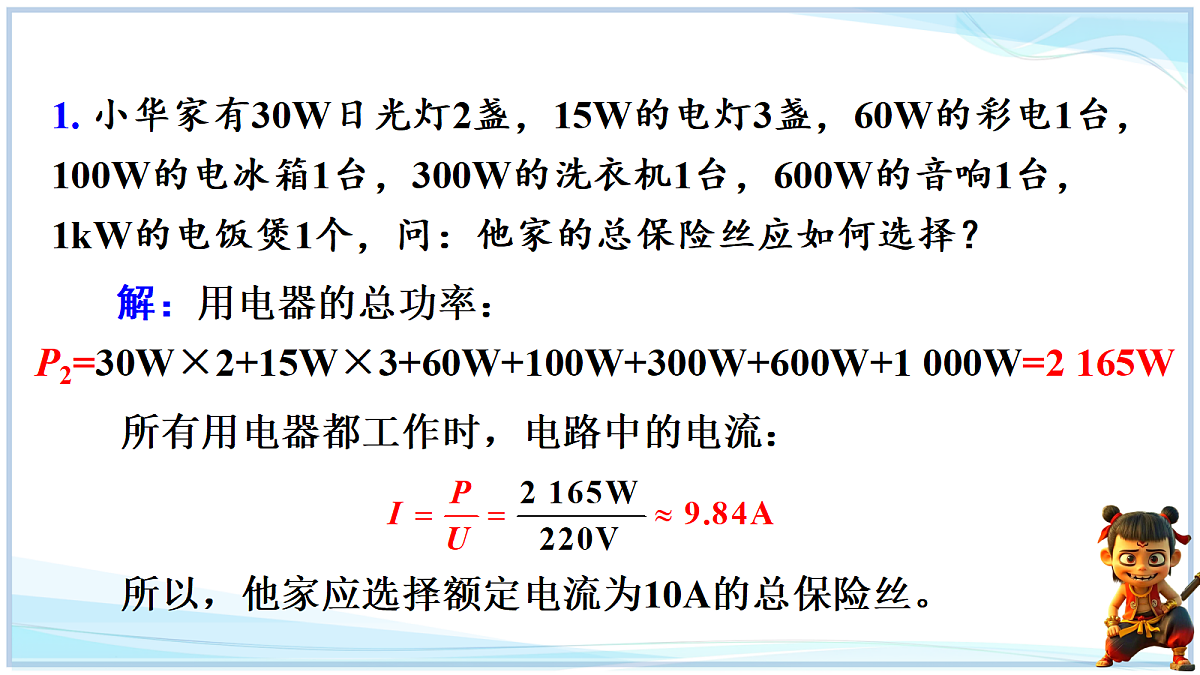

1. 小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台，100W的电冰箱1台，300W的洗衣机1台，600W的音响1台，1kW的电饭煲1个，问：他家的总保险丝应如何选择？
所有用电器都工作时，电路中的电流：
所以，他家应选择额定电流为10A的总保险丝。
解：用电器的总功率：P2=30W×2+15W×3+60W+100W+300W+600W+1 000W=2 165W
知识点1 电流过大的防护
1.保险丝是由电阻较____（填“大”或“小”）、熔点较低的铅锑合金制成的，保险丝是利用电流的____效应来工作的。保险丝熔断后________（填“可以”或“不可以”）用铜丝、铁丝代替。
2.家庭电路中的保险丝或空气开关的作用是( )
A.当开关误接在用电器和中性线之间时自动切断电路B.当电路中电流过大时自动切断电路C.当发生触电事故时自动切断电路D.当用电器发生漏电时自动切断电路
进户的两条输电线中，一条叫作相线，俗称火线，另一条叫作中性线，俗称零线。
中性线在入户前已经与大地相连。
（1）作用：辨别相线和中性线。
阻值很大，使用试电笔时尽管电流通过人体，也不会造成伤害。
当试电笔两端电压达到一定值时，氖气会导电。电流从一个电极流到另一个电极时氖气会发出红光。
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是相线，否则为中性线。
手不接触笔尾金属体，笔尖金属体触相线时，氖管也不会发光。
绝对不能用手接触笔尖金属体。否则，会引起触电。
知识点2 相线和中性线的辨别
3.如图所示的是测电笔的结构，下列选项中的结构不能使用金属制造的是( )
A.笔卡B.笔壳C.笔尖D.弹簧
4.如图所示，使用测电笔方式正确的是____（填“甲”或“乙”）。电工师傅正确测试时，氖管发光，说明笔尖接触的是______（填“相线”“中性线”或“保护线”），此时____（填“有”或“没有”）电流通过电工师傅的身体。
插头上标着E的导线和用电器的金属外壳相连，插头上相应的导线和室外的大地相连。万一用电器的外壳与电源相线之间的绝缘部分损坏，使外壳带电，电流就会流入大地，不致于对人造成伤害。
否则，电流会通过人体流入大地，发生触电事故。
在新建的楼房里，控制插座的总开关上大多还装有漏电保护器。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。 如果站在地上的人不小心接触了火线，电流经过人体流入大地
（电路中流经火线和零线的电流不相等）
，这时，总开关上的“漏电保护器”会迅速切断电流，对人体起到保护作用。
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
空气开关：当电路中的电流过大时，空气开关自动断开，切断电路。
漏电保护器：当电路中出现漏电时，漏电保护器自动断开，切断电路。
知识点3 保护线与漏电保护器的作用
6.许多家用电器的三脚插头都有一个特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了( )
A.方便识别相线和中性线插脚B.延长插头使用寿命C.使插头的造型更美观D.插头插入插座时，用电器外壳先接地；拔出时，用电器外壳后离开保护线，确保安全
7.家庭装修中离不开插座安装。如图所示，若插座安装正确，能使测电笔氖管发光的孔是____，通过三脚插头与家用电器的金属外壳相连的是____孔（前两空均填“①”“②”或“③”）。若人体不小心触碰到相线裸露处，家庭电路中的____________（填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护作用。
静触头一定要在上边，切不可倒装。
（1）闸刀开关的作用：
控制整个家庭电路的通断，便于更换电器或维修设备。
（2）闸刀开关安装时应该怎样放置？
（3）闸刀开关必须连接在电能表和熔丝之间！
现在新建居民楼中电路的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
用来接可移动的用电器，并联在电路中。
(1)分类：两孔插座和三孔插座。
两孔插座：“左零右火”，让带有双脚插头的用电器使用。
三孔插座：“左零右火上接地”，让带有三脚插头的用电器使用。
知识点4 家庭电路的基本组成
8.安装前，电工师傅设计了如图所示的家庭电路，其中方框1、2、3、4内的元件未知，下列填写正确的是( )
A.电能表 开关 灯 插座B.电能表 插座 开关 灯C.保险盒 开关 灯 插座D.保险盒 插座 灯 开关
9.[福州期中] 下列关于生活中的安全用电说法正确的是( )
A.测电笔用于检验电路中是否有电流B.家庭电路中空气开关跳闸，一定是电路中发生了短路C.开关必须接在用电器和相线之间D.三孔插座损坏后可用两孔插座代替
10.如图所示，是家庭电路中常用的插座，下列说法正确的是( )
11.如图所示的是某家庭电路的一部分，下列说法正确的是( )
13.[河南中考] 如图所示的是家庭电路的一部分，三孔插座可单独工作，开关控制灯。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
14.因线路或用电器的绝缘层老化，家庭电路会发生漏电现象，漏电现象严重时会引发用电安全事故。漏电保护器是在用电器发生漏电故障或人体触电时的保护装置，如图所示，未发生
（1）关于漏电保护器，下列说法正确的是___。
A.当电路发生短路时，漏电保护器会自动切断电路B.漏电保护器跳闸后立刻按下复位按钮恢复供电C.正常情况下家庭电路中相线中的电流大于中性线中的电流D.人站在绝缘物上双手分别触摸相线与中性线，漏电保护器不会切断电路
（2）由于安装人员的疏忽，在安装三孔插座时，误将连接中性线和保护线的孔接反。此时如果将洗衣机的三脚插头插入该插座，漏电保护器 ____（填“会”或“不会”）断开。
材料：熔丝由电阻较大、熔点较低的铅锑合金制成
注意：不能用铜丝或者铁丝代替
作用：电路中电流过大时，熔丝熔断，自动切断电 路，起到保护作用
选择：保险丝的额定电流应等于或稍大于电路中最 大正常工作时的电流
进户线、电能表、总开关、保险装置、用电器、插座、开关、导线等
零线的对地电压为零；火线的对地电压为220V
作用：将用电器的金属外壳与大地相连
