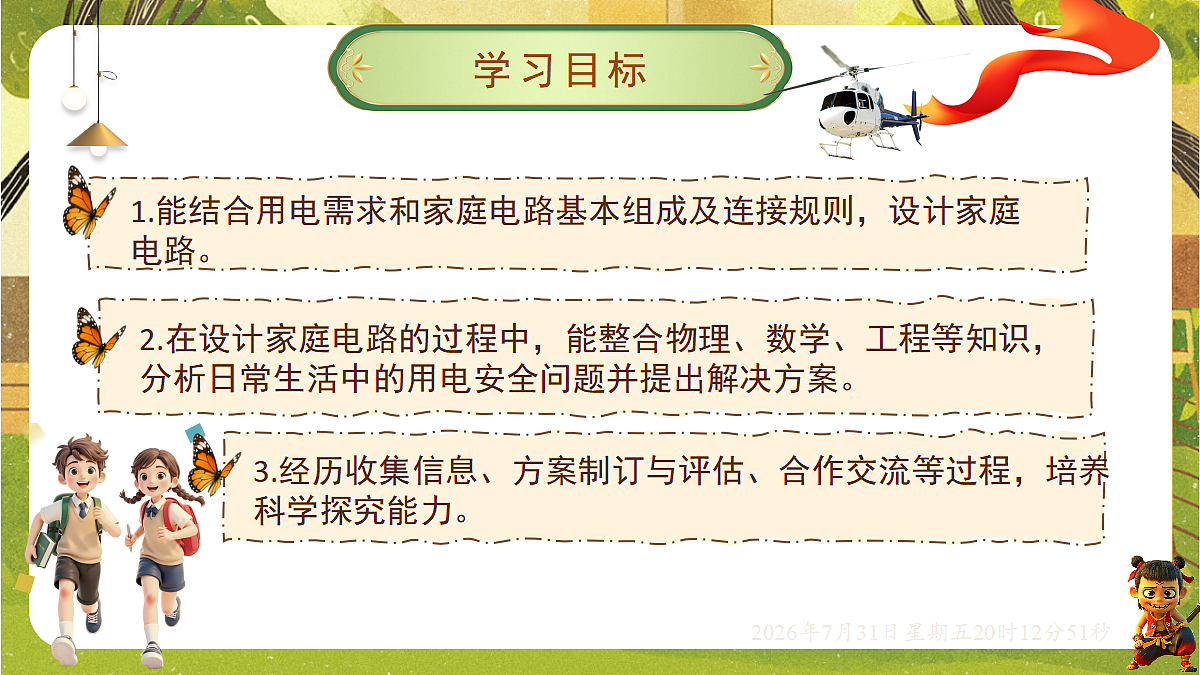

3.经历收集信息、方案制订与评估、合作交流等过程，培养科学探究能力。

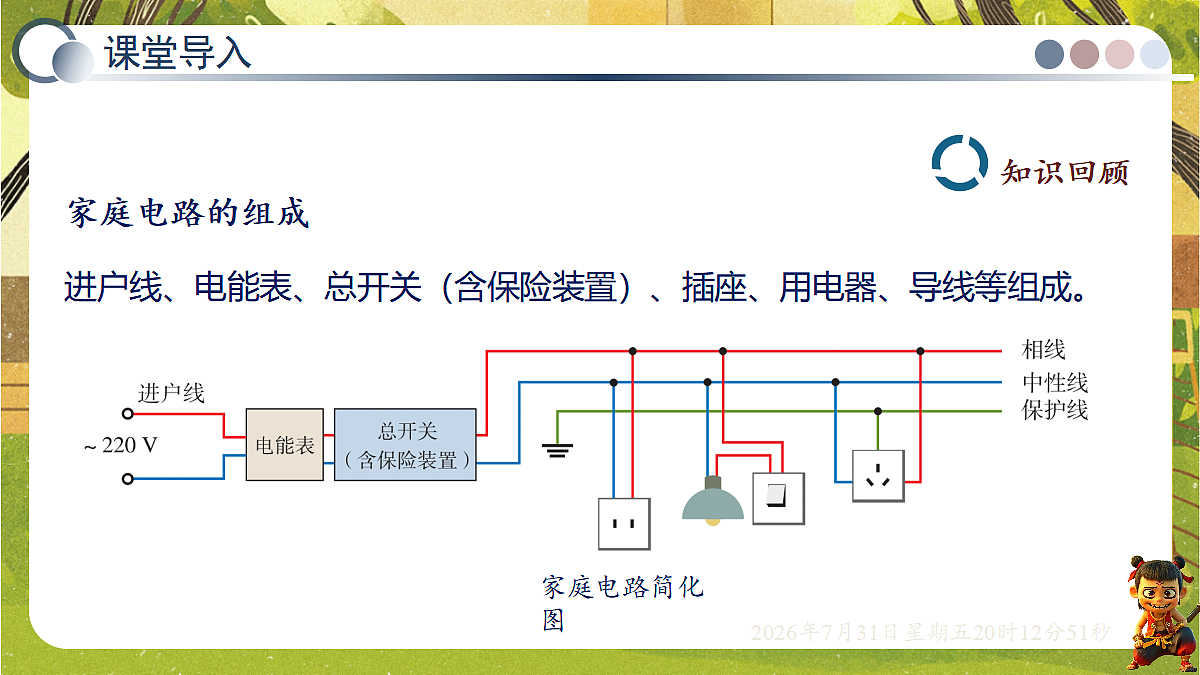

进户线、电能表、总开关（含保险装置）、插座、用电器、导线等组成。

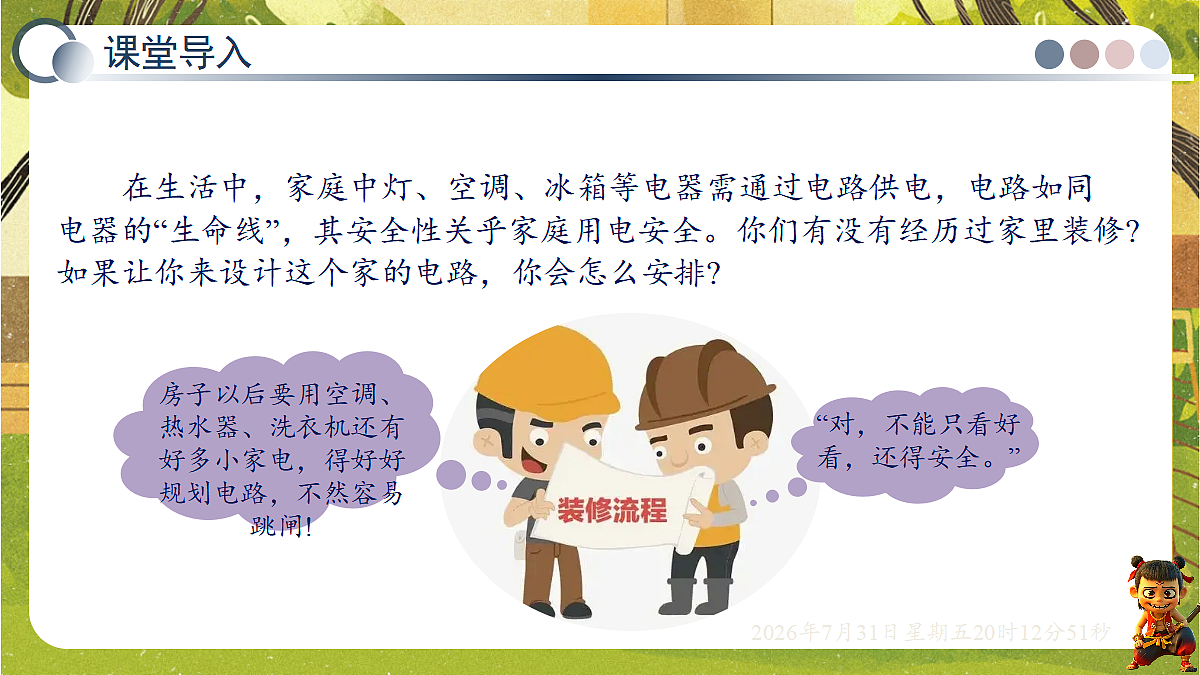

　　在生活中，家庭中灯、空调、冰箱等电器需通过电路供电，电路如同电器的“生命线”，其安全性关乎家庭用电安全。你们有没有经历过家里装修?如果让你来设计这个家的电路，你会怎么安排?

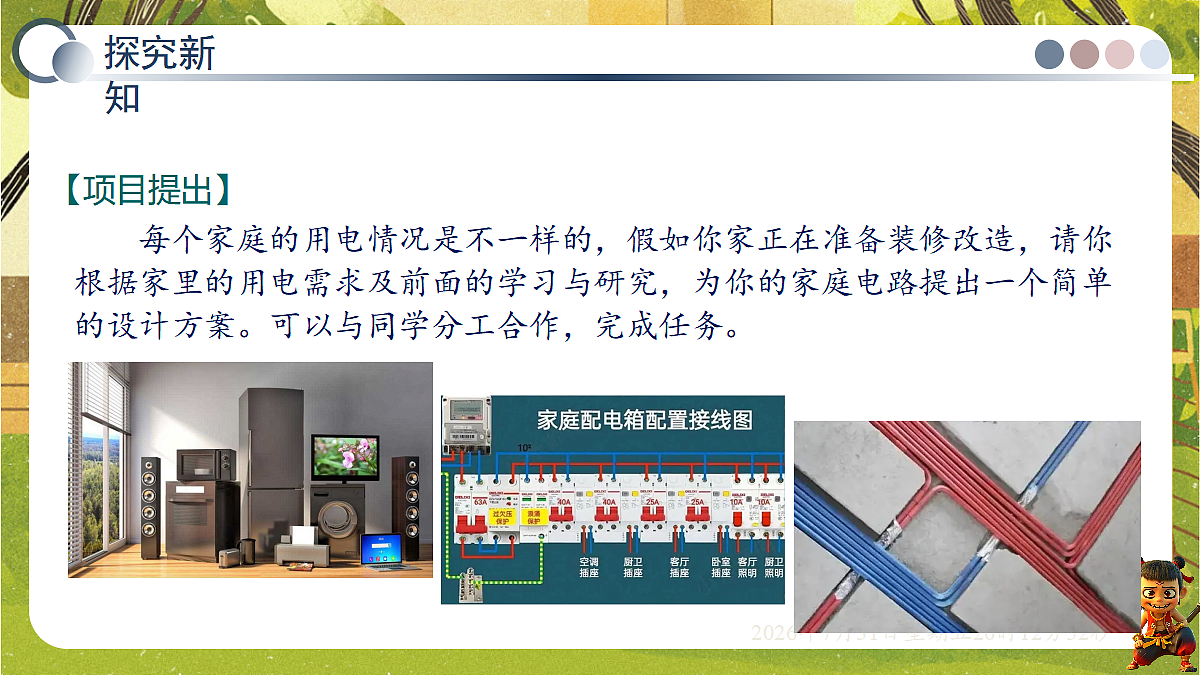

　　每个家庭的用电情况是不一样的，假如你家正在准备装修改造，请你根据家里的用电需求及前面的学习与研究，为你的家庭电路提出一个简单的设计方案。可以与同学分工合作，完成任务。
为了使家庭电路更加安全、合理，设计时你觉得应该主要考虑哪些因素呢？

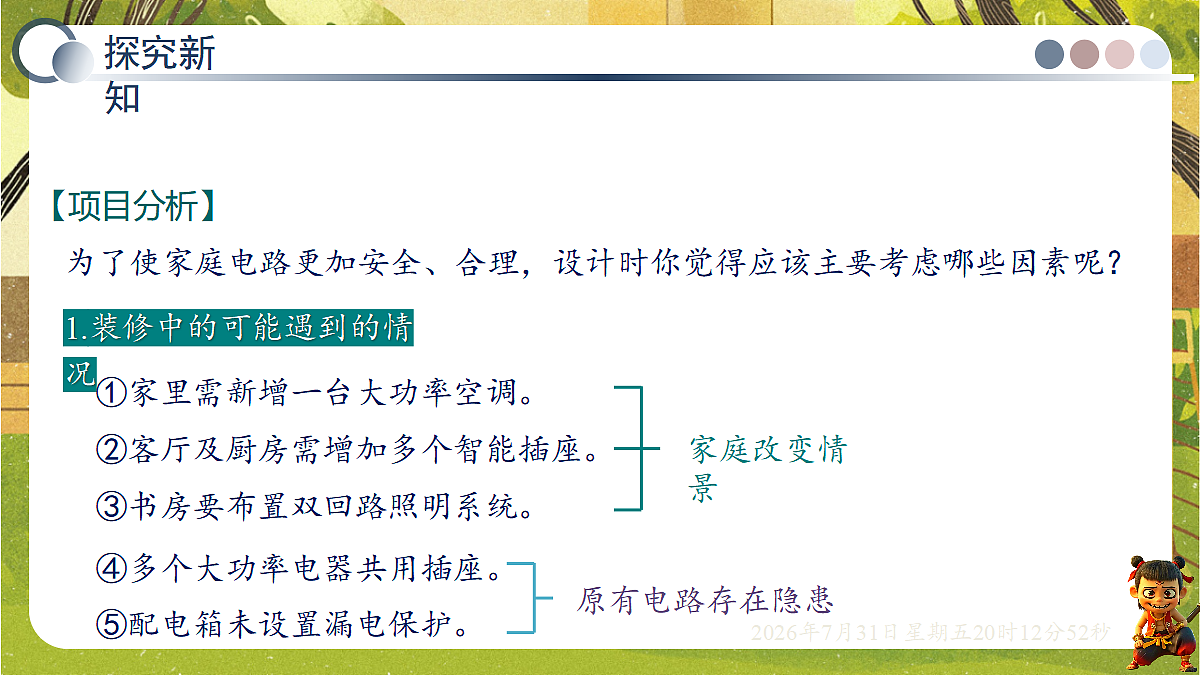

1.装修中的可能遇到的情况
①家里需新增一台大功率空调。
②客厅及厨房需增加多个智能插座。
③书房要布置双回路照明系统。
④多个大功率电器共用插座。
⑤配电箱未设置漏电保护。

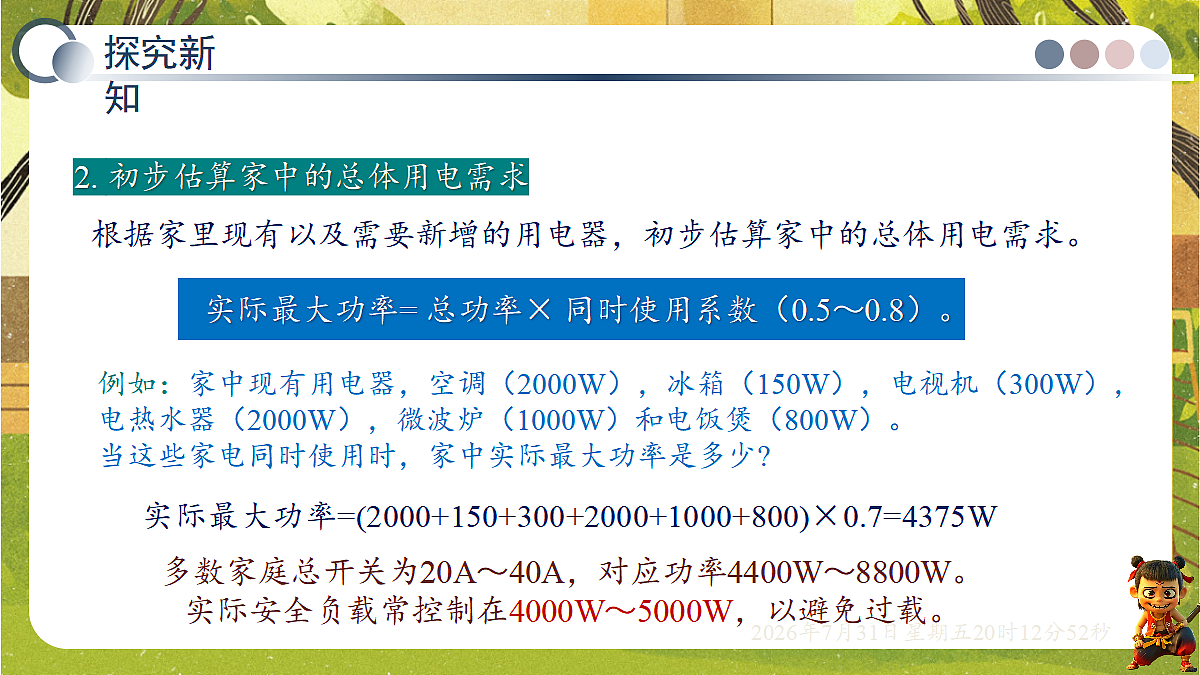

2. 初步估算家中的总体用电需求
根据家里现有以及需要新增的用电器，初步估算家中的总体用电需求。
例如：家中现有用电器，空调（2000W），冰箱（150W），电视机（300W），电热水器（2000W），微波炉（1000W）和电饭煲（800W）。当这些家电同时使用时，家中实际最大功率是多少?
实际最大功率=(2000+150+300+2000+1000+800)×0.7=4375W
多数家庭总开关为20A～40A，对应功率4400W～8800W。实际安全负载常控制在4000W～5000W，以避免过载。

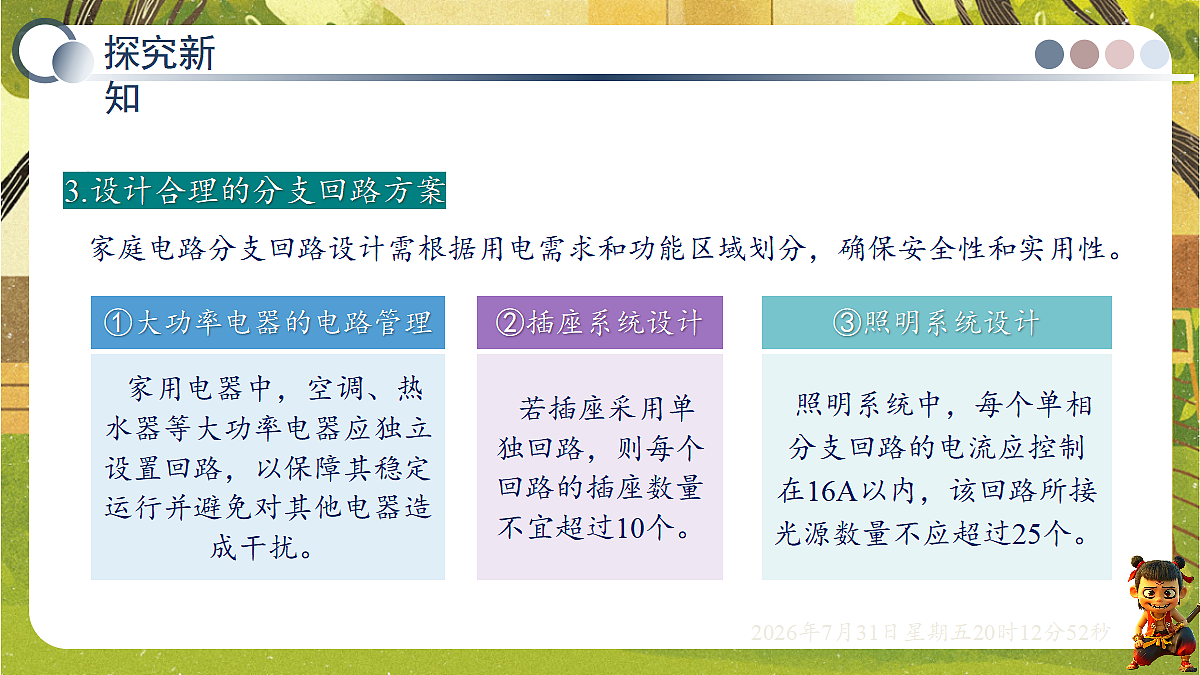

3.设计合理的分支回路方案
家庭电路分支回路设计需根据用电需求和功能区域划分，确保安全性和实用性。
4. 考虑安全，对家庭电路中使用到的导线、空气开关、漏电保护器等配电器材进行选型，使器材之间相互匹配。
1. 调查家庭用电需求
　　请你调查并记录目前家中主要用电器的使用情况。明确用电需求，为规划家庭电路的配电分支回路作准备。
小妙招：查看电器铭牌标签或查阅《常见家电功率手册》
2.设计合理的分支回路方案
　　根据实际用电需求，结合家用电器的使用环境，进行小组讨论，设计家庭电路的分支回路或为家庭电路优化提出方案与建议。
　　通常情况下，导线的横截面积越大，长时间通电时所允许最大安全电流也会越大。根据你所设计的各条分支回路的用电情况，总功率大的分支回路要选粗一些的导线，还是细一些的？家庭电路中供电导线是不是横截面积越大越好？你认为在选择导线时，除了安全因素，还要考虑哪些因素？
总功率大的分支回路要选粗的导线，家庭电路中的供电导线并非横截面积越大越好。
选择导线时，除安全因素外，还需考虑输电距离、成本、环境温度等因素。
3.配电器材选型与匹配标准
总功率×0.8
