物理测量：用弹簧测力计测量力优秀ppt课件

这是一份物理测量：用弹簧测力计测量力优秀ppt课件，共35页。PPT课件主要包含了这种形变称弹性形变，这种形变称范性形变，弹力产生的条件，弹力的方向，刻度盘，演示实验，读出力的大小，弹簧测力计的使用方法，进行实验，练习使用弹簧测力计等内容，欢迎下载使用。

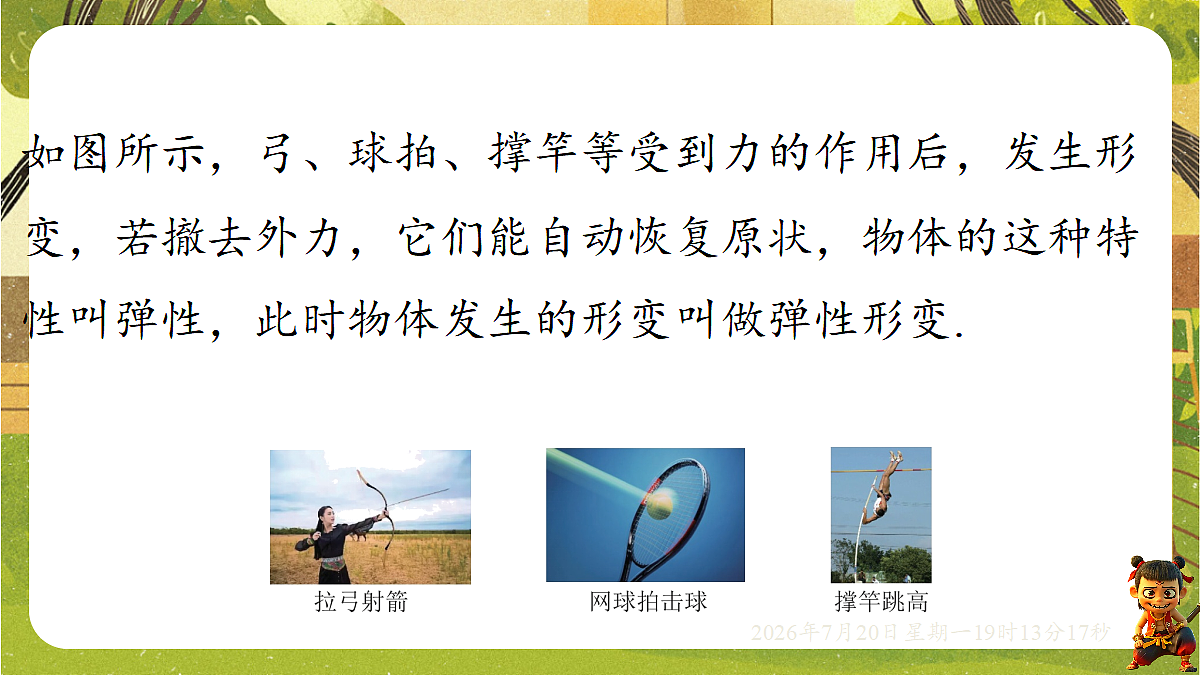

如图所示，弓、球拍、撑竿等受到力的作用后，发生形变，若撤去外力，它们能自动恢复原状，物体的这种特性叫弹性，此时物体发生的形变叫做弹性形变.

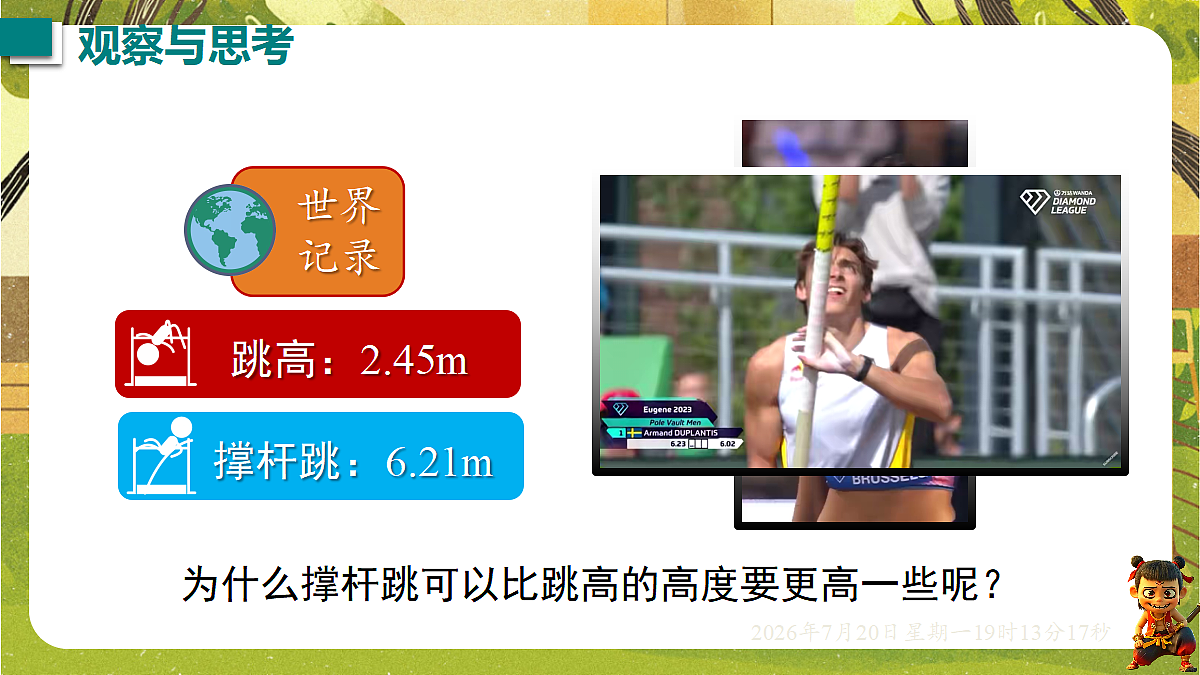

为什么撑杆跳可以比跳高的高度要更高一些呢？

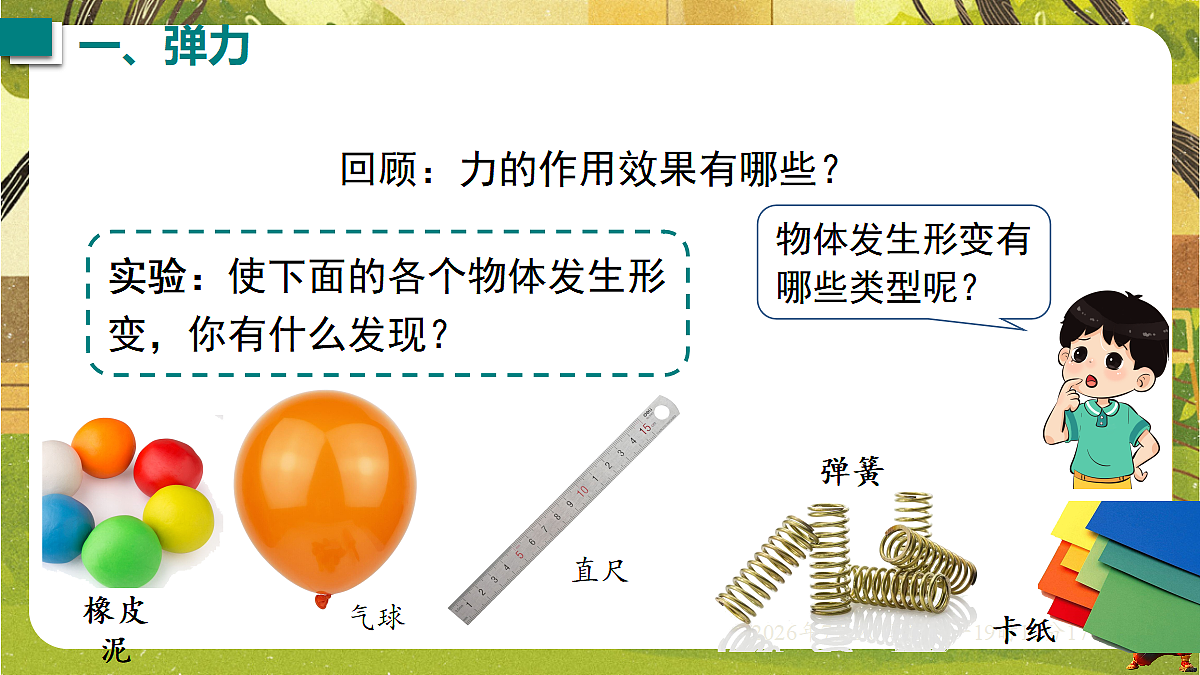

回顾：力的作用效果有哪些？
物体发生形变有哪些类型呢？
实验：使下面的各个物体发生形变，你有什么发现？

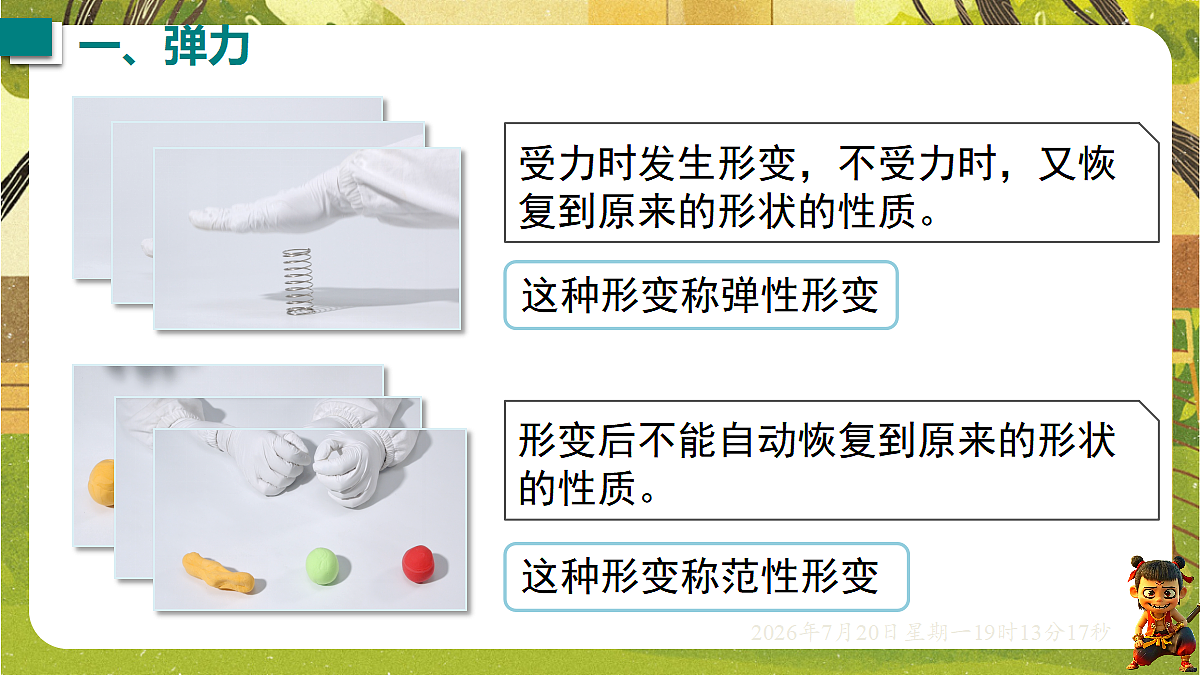

受力时发生形变，不受力时，又恢复到原来的形状的性质。
形变后不能自动恢复到原来的形状的性质。

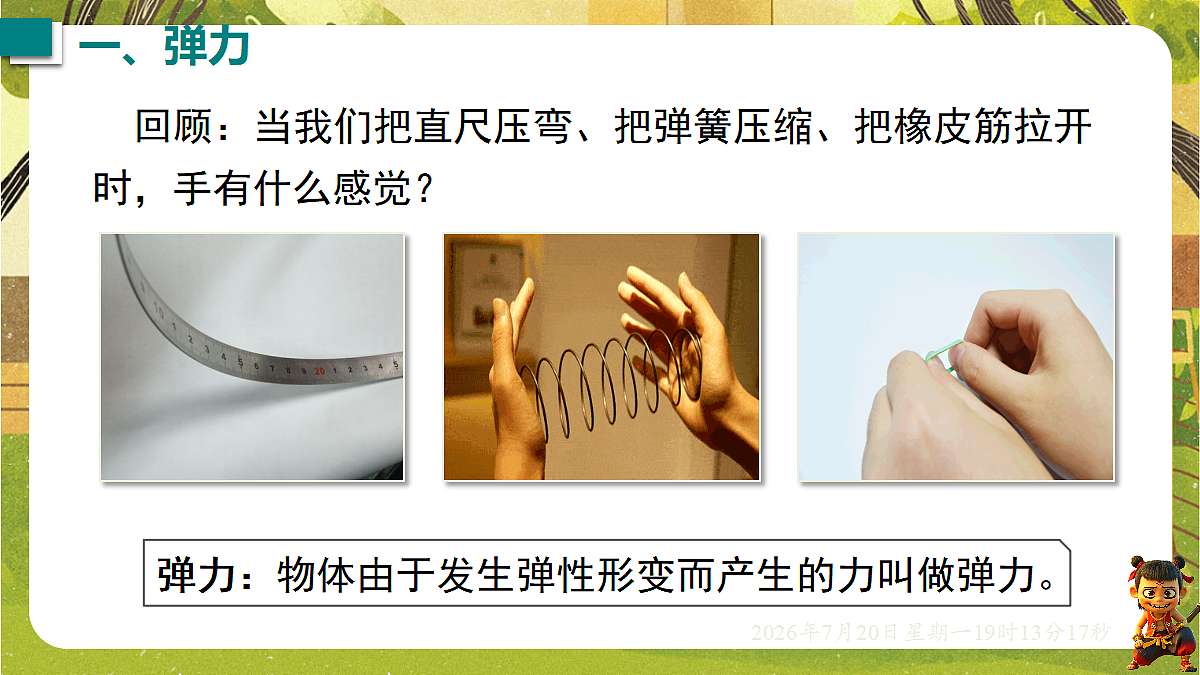

回顾：当我们把直尺压弯、把弹簧压缩、把橡皮筋拉开时，手有什么感觉？
弹力：物体由于发生弹性形变而产生的力叫做弹力。

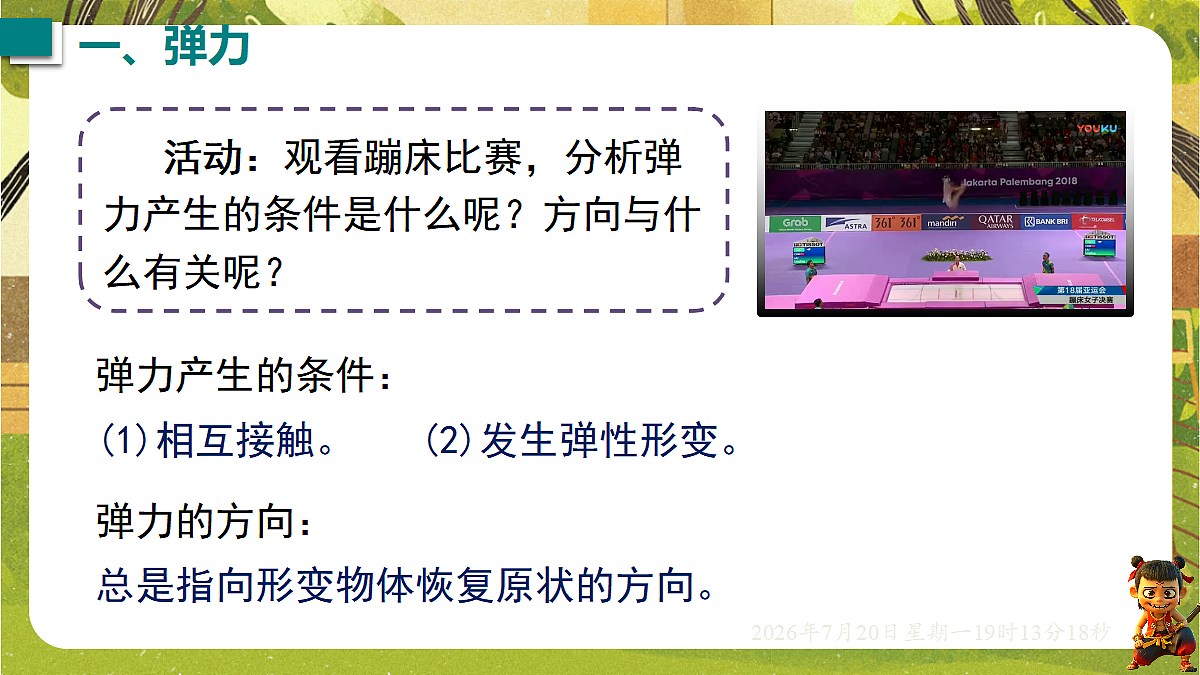

活动：观看蹦床比赛，分析弹力产生的条件是什么呢？方向与什么有关呢？
(1)相互接触。
(2)发生弹性形变。
总是指向形变物体恢复原状的方向。

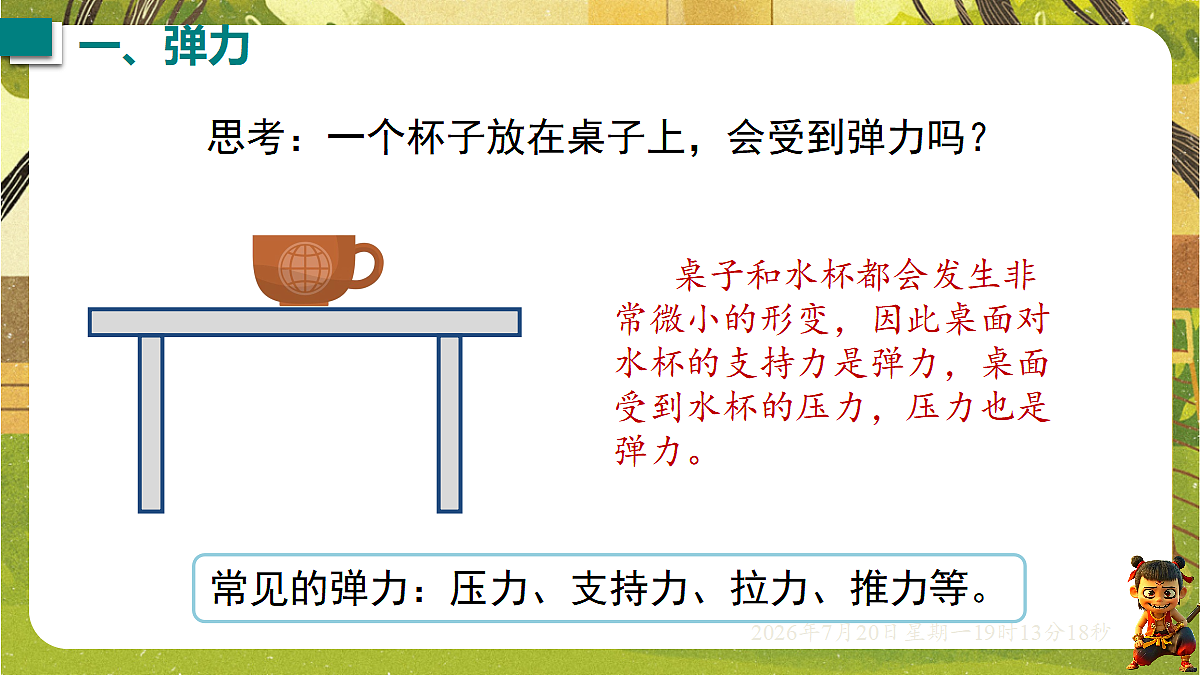

思考：一个杯子放在桌子上，会受到弹力吗？
桌子和水杯都会发生非常微小的形变，因此桌面对水杯的支持力是弹力，桌面受到水杯的压力，压力也是弹力。
常见的弹力：压力、支持力、拉力、推力等。
下图中哪些物体间的作用力属于弹力？
演示1：用较小的力拉伸(适度)弹簧，撤去拉力观察弹簧的形状恢复情况。演示2：逐渐增大拉力，观察现象，撤去拉力再观察弹簧的形状恢复情况。
在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长。
物体的弹性有一定的限度。
测力计：测量力的大小的工具。
原理：在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长。
观察量程，认清每小格代表多少牛
指针与零刻度线对齐，拉动防止摩擦
所测力的方向与弹簧轴线方向在一条直线上
1.用手拉弹簧测力计的挂钩，并分别使指针指到1N、3N、5N的位置，感受1N、3N、5N的力。2.测量身边小物体对弹簧测力计的拉力。(1)把文具袋悬挂在弹簧测力计的挂钩上，文具袋对弹簧测力计的拉力F1=______。(2)用弹簧测力计沿水平方向拖动桌面上的文具袋，测量文具袋对弹簧测力计的力F2=______。
1.不能超量程使用，要认清分度值。
2.测量前要观察指针是否在零刻度线上，没有则需要调零。
3.使用前，轻轻拉动它的挂钩几次，避免弹簧被外壳卡住。
4.拉力方向应与弹簧轴线方向一致，以确保测量准确。
5.弹簧测力计读数时，视线应该与指针相平，不能俯视或仰视。
右侧弹簧测力计的量 程： ；分度值： ；测量值： 。
1. 如图所示，将足球放在木板上，木板和足球均发生了弹性形变。关于它们的弹力，下列说法正确的是( )
A. 木板受到压力是由于木板发生了形变B. 木板形变是由于木板产生了弹力C. 足球产生的弹力作用在木板上D. 木板受到的压力就是木板产生的弹力
A. B. C. D.
3.如图是小聪戴一次性口罩时按压金属条后的形状，可见该金属条的形变是______（选填“弹性”或“范性”）形变，戴上口罩后，耳带对耳朵的压力_____（选填“属于”或“不属于”）弹力。
4.如图所示，用锤子钉钉子，画出图中钉子所受弹力的示意图。
知识点2 认识及使用弹簧测力计
5. 关于弹簧测力计的使用及原理，下列说法错误的是( )
A. 使用弹簧测力计时必须使其沿竖直方向B. 加在弹簧测力计上的力不允许超过它的最大测量值C. 使用过程中，弹簧、指针不能与外壳有摩擦D. 在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长
6.小明选了一个弹簧测力计测量钩码拉力的大小。
多次测量求平均值
使测量结果更准确，接下来应进行的操作是___________________。
（3）同组的小军测量拉力时的情况如图丙所示，存在的问题：______________________________________________。
弹簧的伸长方向与所测拉力的方向不在同一直线上
（4） 小明猜想：用两个不同的弹簧测力计，分别测量相同的力，示数可能不同。以下设计中，能验证该猜想的是___（选填字母）。
A. 测量一根细棉线能承受的最大拉力B. 悬挂同一个钩码测量钩码对弹簧测力计的拉力C. 测量让小明感受相同的拉力
7. 撑竿跳高是一项运动员经过持竿助跑，借助撑竿的支撑腾空，在完成一系列复杂的动作后越过横杆的运动。如图是撑竿跳高运动员起跳上升时的情形，下列的说法正确的是( )
A. 撑竿的形变是弹性形变，手的形变是范性形变B. 手对撑竿的力和撑竿对手的力是一对相互作用力C. 手对撑竿的作用力是由于撑竿的形变产生的D. 撑竿对手的作用力的方向与撑竿的形变方向相同
9. 弹簧测力计通过弹簧长度的变化来测量拉力的大小，这里应用了______（填科学方法）法。如图所示是利用金属杆制作的测力计，该测力计的
簧上端固定，下端可通过调节旋钮左右移动，从力的作用效果看，握力越大该握力器弹簧的________越大。若想提高训练强度，应调节调节旋钮使弹簧下端向____移到适当位置。
