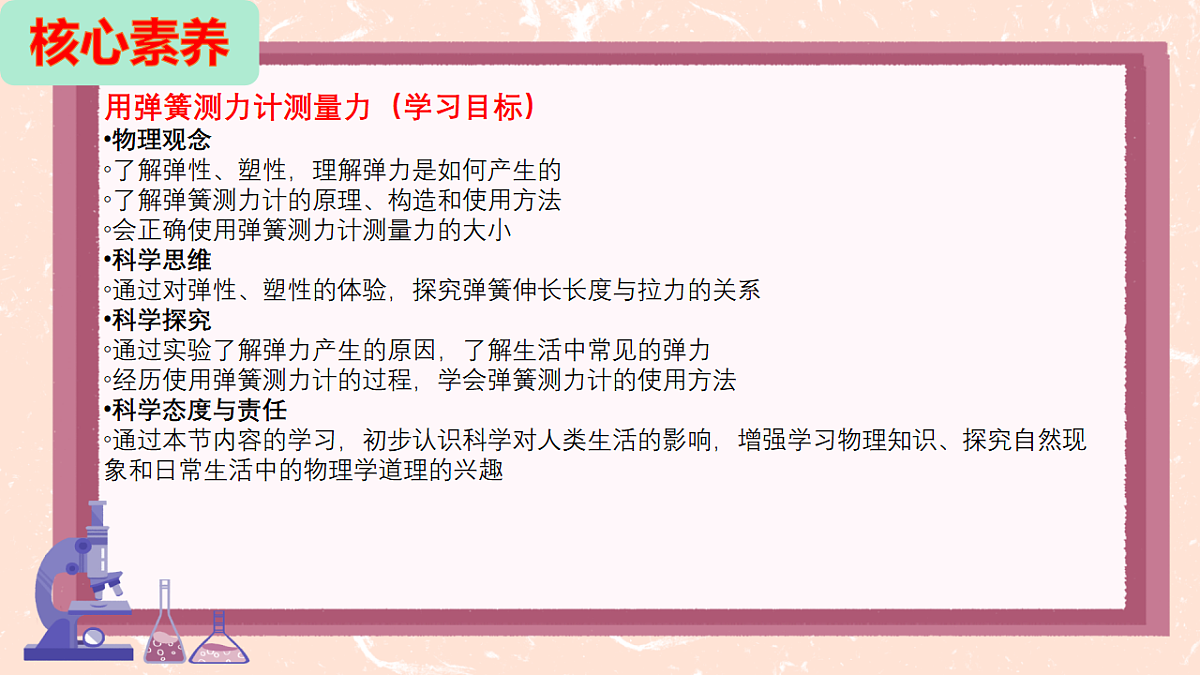

用弹簧测力计测量力（学习目标）物理观念了解弹性、塑性，理解弹力是如何产生的了解弹簧测力计的原理、构造和使用方法会正确使用弹簧测力计测量力的大小科学思维通过对弹性、塑性的体验，探究弹簧伸长长度与拉力的关系科学探究通过实验了解弹力产生的原因，了解生活中常见的弹力经历使用弹簧测力计的过程，学会弹簧测力计的使用方法科学态度与责任通过本节内容的学习，初步认识科学对人类生活的影响，增强学习物理知识、探究自然现象和日常生活中的物理学道理的兴趣

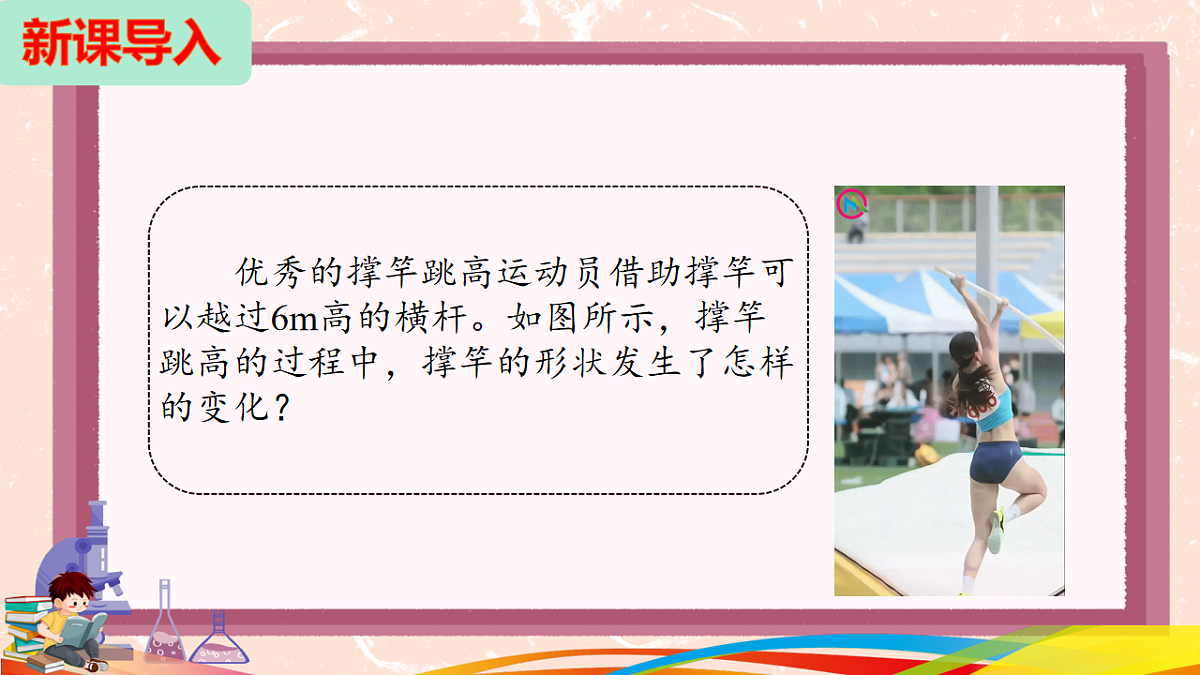

优秀的撑竿跳高运动员借助撑竿可以越过6m高的横杆。如图所示，撑竿跳高的过程中，撑竿的形状发生了怎样的变化？

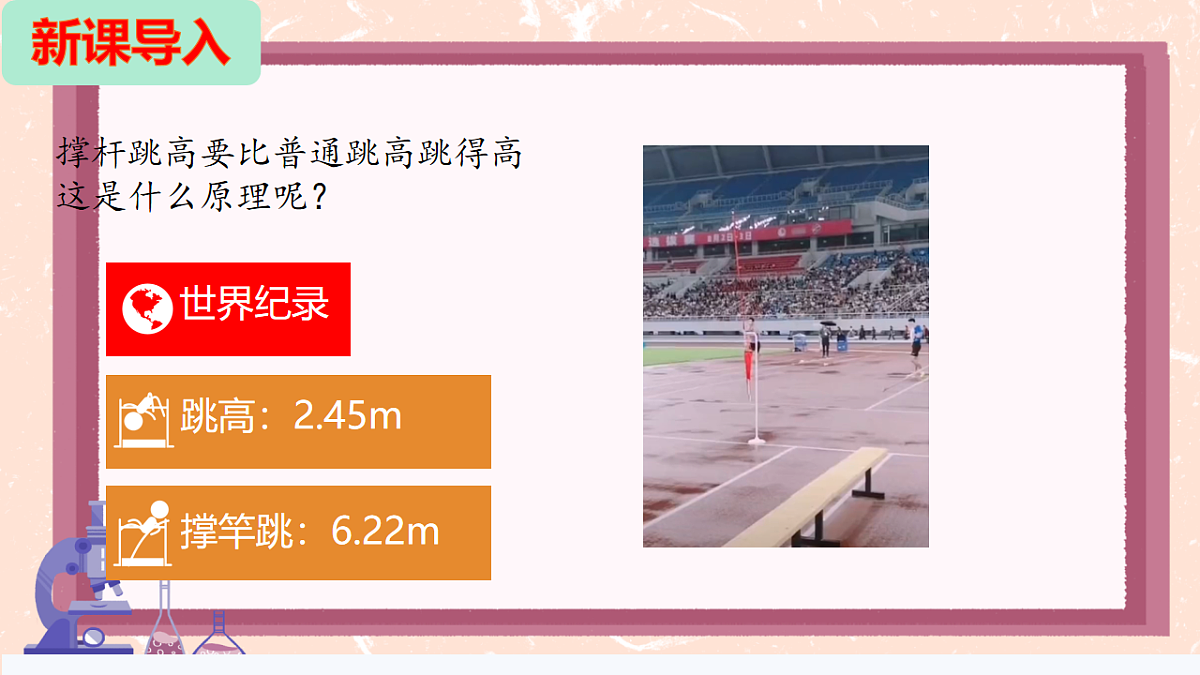

撑杆跳高要比普通跳高跳得高这是什么原理呢？

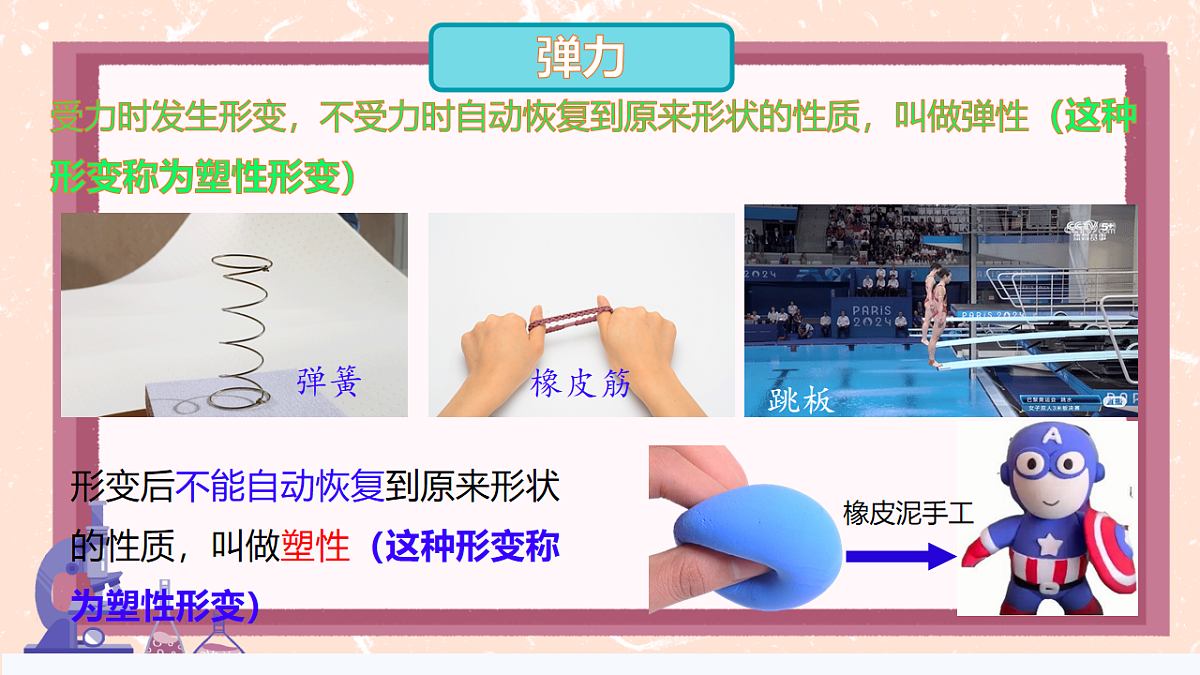

受力时发生形变，不受力时自动恢复到原来形状的性质，叫做弹性（这种形变称为塑性形变）
形变后不能自动恢复到原来形状的性质，叫做塑性（这种形变称为塑性形变）
必须要相互接触；必须要发生弹性形变。

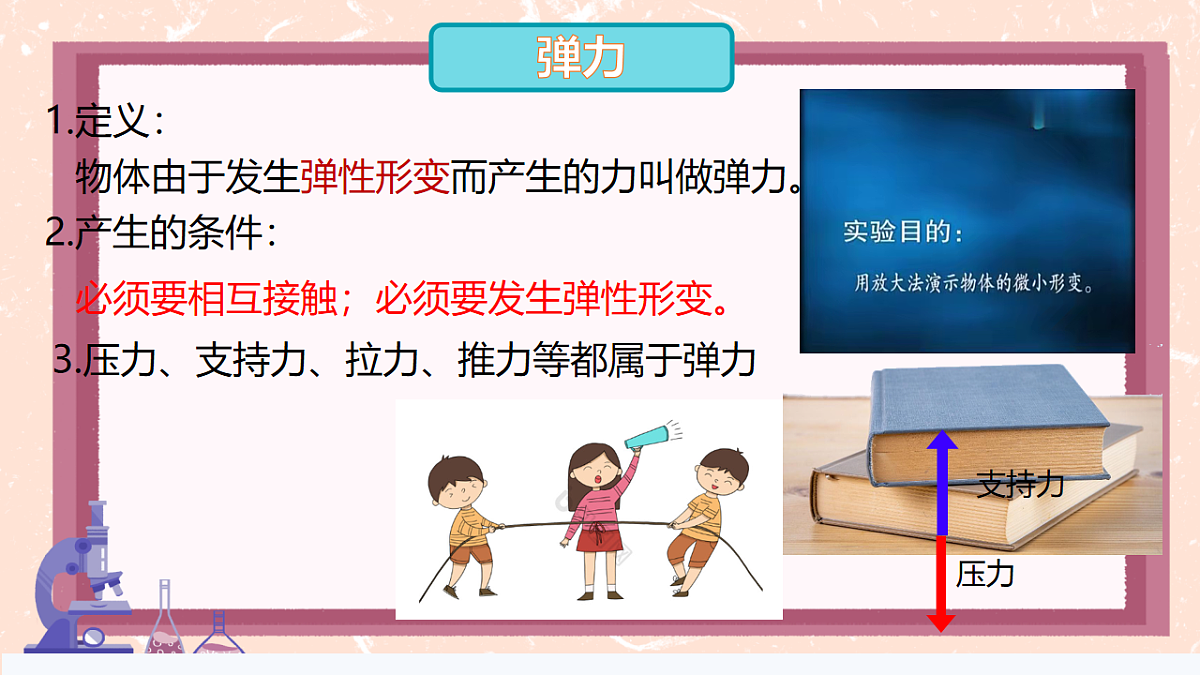

物体由于发生弹性形变而产生的力叫做弹力。
3.压力、支持力、拉力、推力等都属于弹力

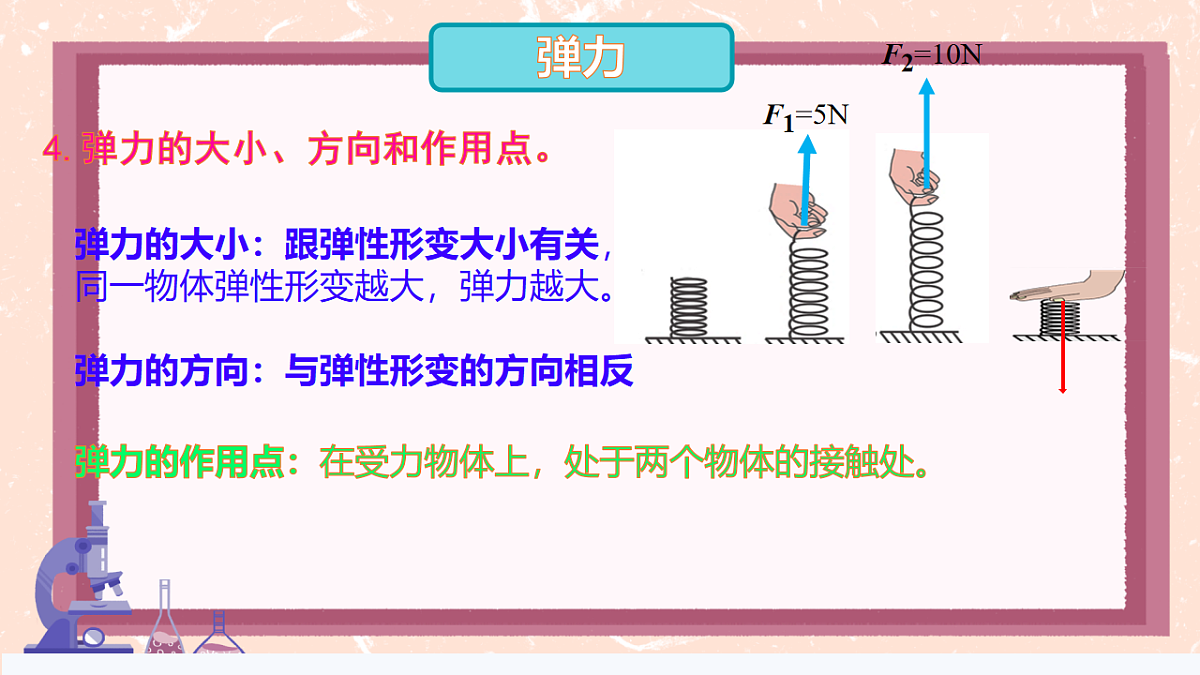

4.弹力的大小、方向和作用点。
弹力的方向：与弹性形变的方向相反
弹力的作用点：在受力物体上，处于两个物体的接触处。
弹力的大小：跟弹性形变大小有关，同一物体弹性形变越大，弹力越大。

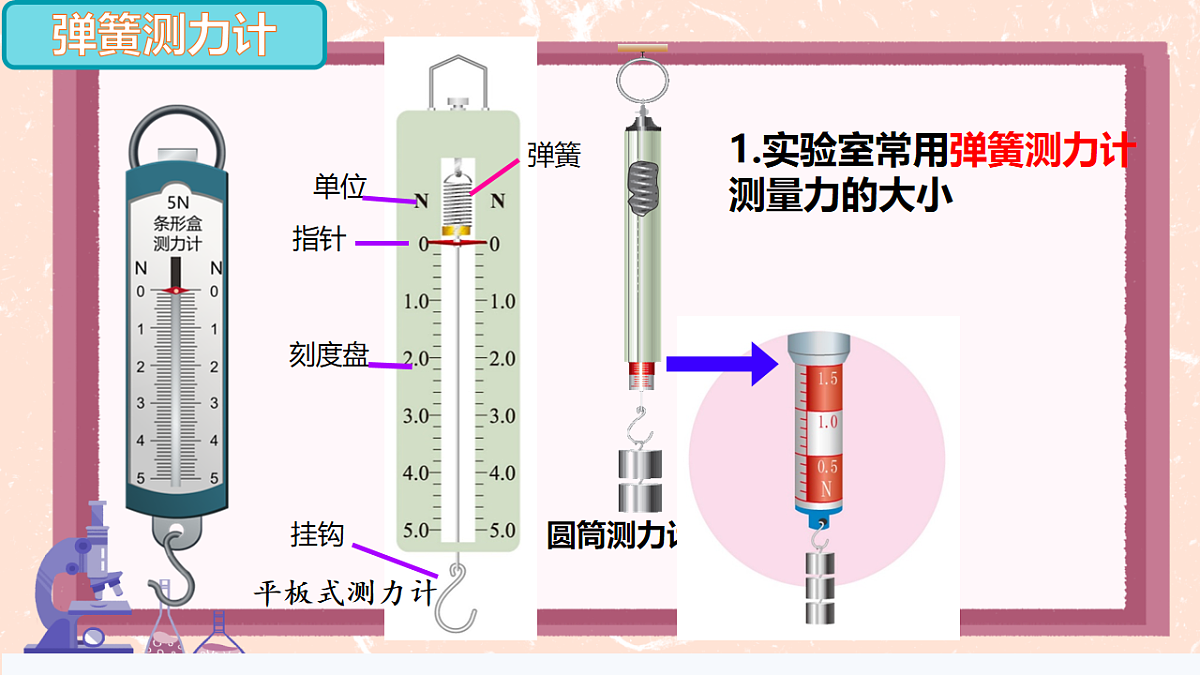

1.实验室常用弹簧测力计测量力的大小
研究弹簧的伸长量与拉力的关系，拉力的改变通过在弹簧下每次增加1个钩码；通过利用刻度尺测量弹簧的长度得出弹簧的伸长量
2.弹簧测力计的原理：在弹簧的弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长（弹簧的伸长量与所受拉力成正比）
注意：当弹簧超过弹性限度时，弹簧的伸长量与所受拉力不再成正比关系，弹簧也无法恢复到原来的形状。
3.弹簧测力计的使用方法：使用前要观察量程和分度值；检查指针是否指在零刻度线上，如果不在，应该调零；测量时应使被测量力的方向与弹簧轴线方向一致，且所测力的大小不能超过弹簧测力计的量程。读数时，视线与刻度板垂直。
量程是 ；
分度值是 ；
读数是 ；
（1）施力物体是杯子，所以是杯子发生形变
（2）施力物体是手指，所以是手指发生形变
测力计要在水平方向上重新调零
1.运动员站在跳板上，人与跳板间发生了力的作用。①由于人受到重力向下压跳板，人的脚板也要发生形变，所以人要向______（选填“上”或“下”）恢复原状，所以人对跳板产生了___力的作用，这个力通常叫做_____。 ②由于人压在跳板上，跳板发生_____，要向_____ （选填“上”或“下”）恢复原状，所以跳板对人产生____力的作用，这个力通常叫做_________力。
通常说的压力和支持力也属于弹力
2.如图所示，一根弹簧，一端固定在竖直墙上，在弹性限度内用手水平向右拉伸弹簧的另一端，下列有关“弹簧形变产生的力”的描述正确的是（　　）A．手对弹簧的拉力 B．弹簧对手的拉力C．墙对弹簧的拉力 D．以上说法都不正确
3. 如图所示，用手拉弹簧或用手压弹簧时，弹簧发生_____（填“弹性”或“塑性”）形变；这时弹簧对手产生弹力，它的方向与手对弹簧作用力的方向____（填“相同”或“相反”），而且弹簧的形变越大，这个力就越_______（填“大”或“小”）。
4. 一个足球放在一块长木板上，如图所示，木板和足球均发生了弹性形变，关于它们弹力的情况，以下说法错误的是（ ）A．足球受到的支持力是木板产生的弹力B．足球产生的弹力是由于足球的形变造成的C．木板形变是由于木板产生弹力造成的D．足球产生的弹力就是足球对木板的压力
5.某同学在探究弹簧的伸长与所受拉力的关系时，得到如图图象。请回答下列问题：（1）这根弹簧的原长是______ cm，拉力为6N时，弹簧长度比原长长了______ cm，弹簧发生了______形变；（2）当这根弹簧的长度为4cm时，此时弹簧受到的拉力为_______ N；（3）分析图象及有关数据，可以得出结论是 _________ 。
在弹性限度内，弹簧的伸长与受到的拉力成正比
6. 如图a是使用弹簧测力计测力时的情景，请指出图中存在的操作错误： 。纠正错误后在弹簧测力计下挂一物体（如图b所示），当物体静止时，弹簧测力计的示数为 N。若将此弹簧测力计、物体如图c所示进行测量，静止时测力计的示数与b相比将 （变大/不变/变小）。
拉力方向没有与弹簧的轴线方向一致
7.如下图所示，在弹簧测力计的两侧沿水平方向各加6N拉力并使其保持静止，此时弹簧测力计的示数为（ ）A.0N B.3N C.6N D.12N
弹簧测力计无论怎样使用，它的示数都等于作用在挂钩上的拉力的大小，与拉环上施加的力无关。
用弹簧测力计测量力（知识点梳理）弹力弹性：物体受力时发生形变，不受力时又恢复原来的形状，物体的这种性质叫作弹性。弹力：发生形变的物体，要恢复原状，对与它接触的物体会产生力的作用，这种力叫作弹力。弹簧测力计的测力原理原理：拉力越大，弹簧的伸长量越大。在弹性限度内，弹簧的伸长量与弹簧受到的拉力成正比。弹簧测力计的使用方法认清量程和分度值。检查零刻度线：检查弹簧测力计的指针是否指在零刻度线上，若不在，进行调零。拉力的方向与弹簧的轴线方向一致。读数时，视线要与指针对应的刻度线垂直。
