闭合电路欧姆定律及应用

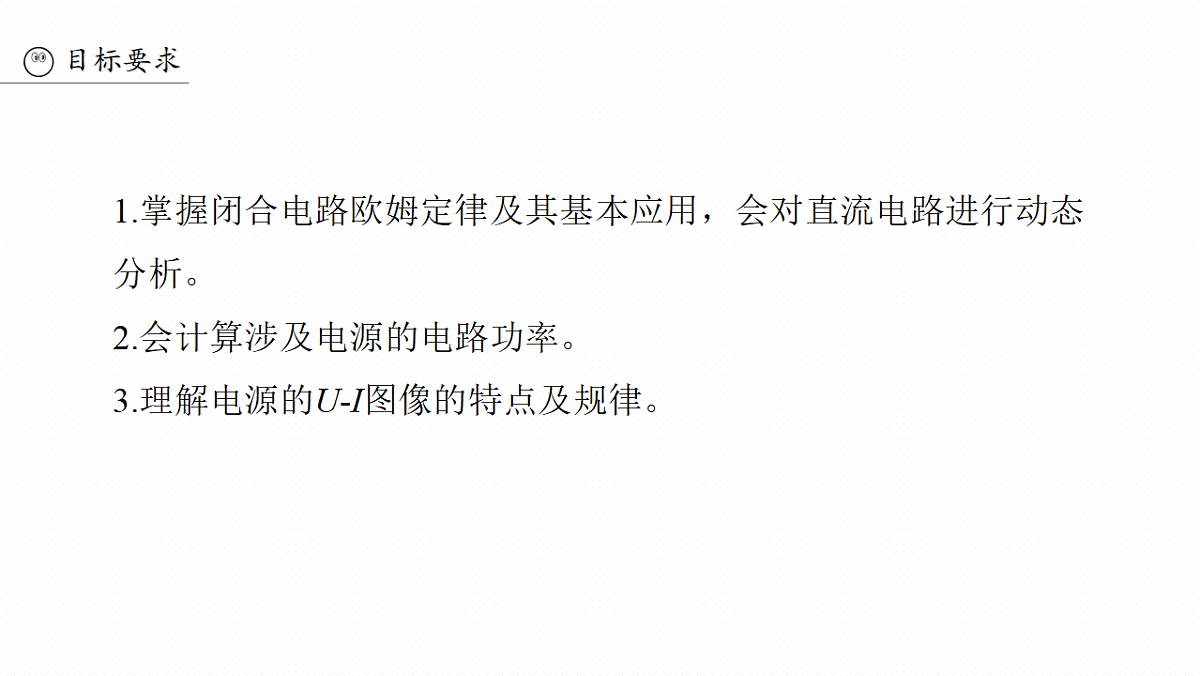

1.掌握闭合电路欧姆定律及其基本应用，会对直流电路进行动态分析。2.会计算涉及电源的电路功率。3.理解电源的U-I图像的特点及规律。
考点一　闭合电路欧姆定律
考点二　闭合电路的动态分析
考点三　电源的功率及效率

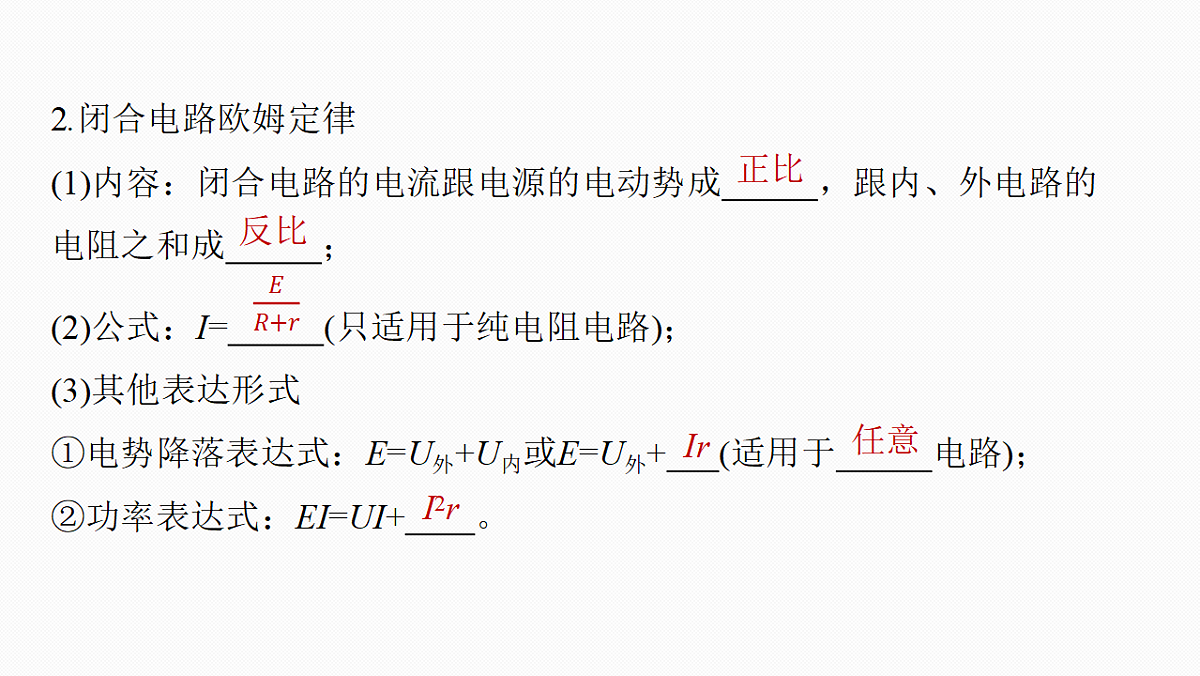

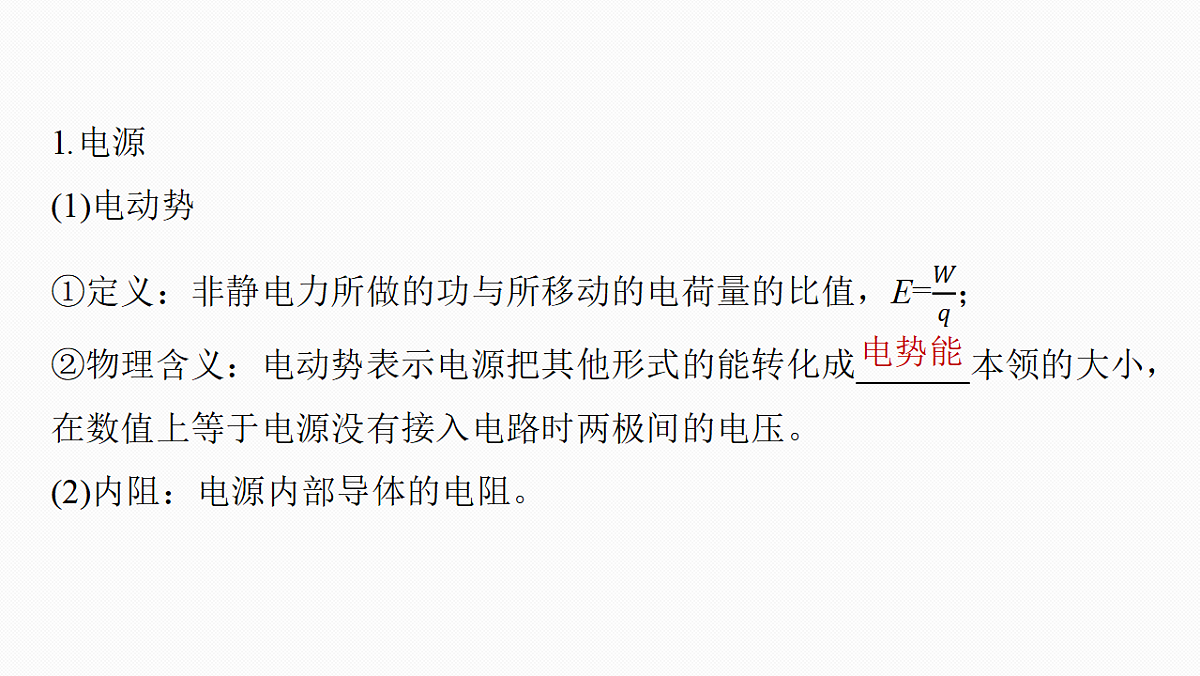

2.闭合电路欧姆定律(1)内容：闭合电路的电流跟电源的电动势成 ，跟内、外电路的电阻之和成 ；(2)公式：I= (只适用于纯电阻电路)；(3)其他表达形式①电势降落表达式：E=U外+U内或E=U外+ (适用于 电路)；②功率表达式：EI=UI+ 。

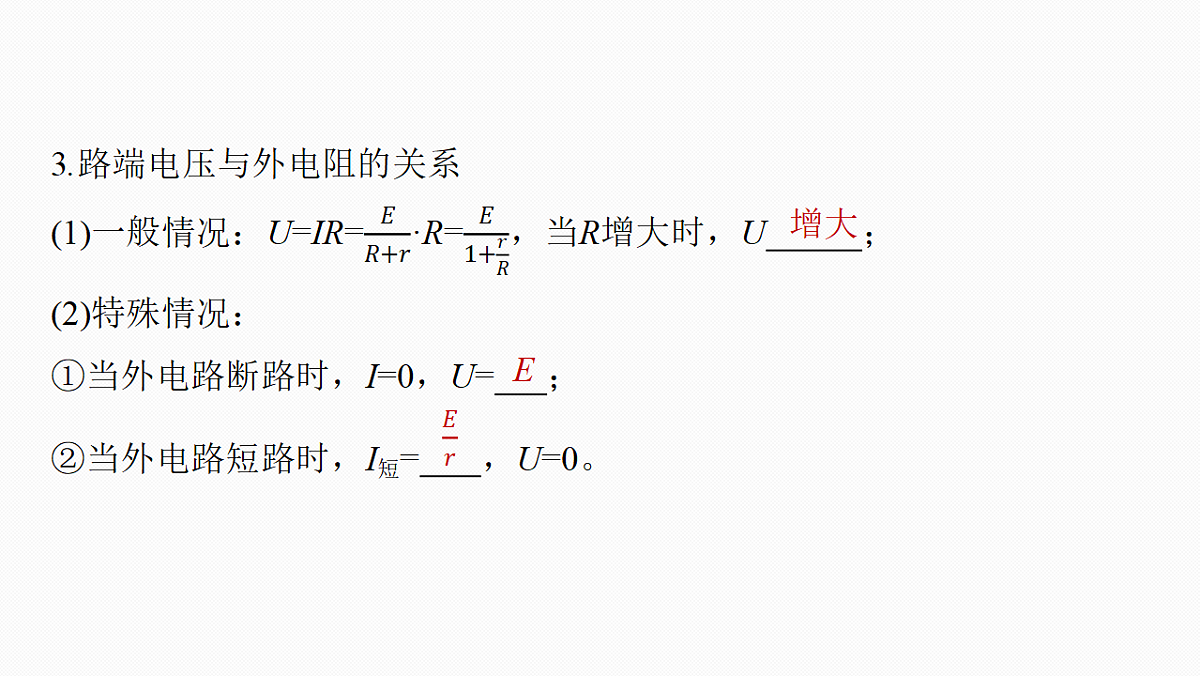

　　　(2026·江苏常州市质检)如图所示，开关S闭合，电流表读数为0.75 A，电压表读数为2 V，R3=4 Ω。若某个电阻发生断路，将使电流表读数变为0.8 A，电压表读数变为3.2 V(电流表、电压表均为理想电表)。(1)则发生断路的电阻是哪一个？
(2)求电动势E和电阻R2。
　　　(2025·江苏常州市检测)在如图所示的U-I图像中，直线Ⅰ为某电源的路端电压与电流的关系图线，曲线Ⅱ为某一小灯泡L的伏安特性曲线，曲线Ⅱ与直线Ⅰ的交点坐标为(1.5，0.75)，该点的切线与横轴的交点坐标为(1.0，0)，用该电源直接与小灯泡L连接成闭合电路，由图像可知A.电源电动势为2.0 VB.电源内阻为0.5 ΩC.小灯泡L接入电源时的电阻为1.5 ΩD.小灯泡L实际消耗的电功率为1.125 W
1.电源的U-I图像与电阻的U-I图像比较
2.在同一坐标系中画出电源的U-I图像与电阻的U-I图像，两图像的交点表示电阻的实际工作点，即交点的纵坐标表示实际工作电压，横坐标表示实际工作电流，乘积表示实际功率。
1.动态电路的特点断开或闭合开关、滑动变阻器的滑片移动、电阻增大或减小，导致电路电压、电流、功率等的变化。2.判定总电阻变化情况的规律(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)。(2)串联的用电器增多时，电路的总电阻增大；并联的支路增多时，电路的总电阻减小，并联的支路减少时，电路的总电阻增大。
(3)在如图甲所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与用电器并联，另一段R串与并联部分串联。A、B两端的总电阻与R串的变化趋势一致。
(4)在一个定值电阻R和一个可变电阻R0组成的如图乙所示的电路中，若R0≥R，则当两个并联支路的电阻值相等时，a、b两端的总电阻最大；若R0
