闭合电路欧姆定律及应用

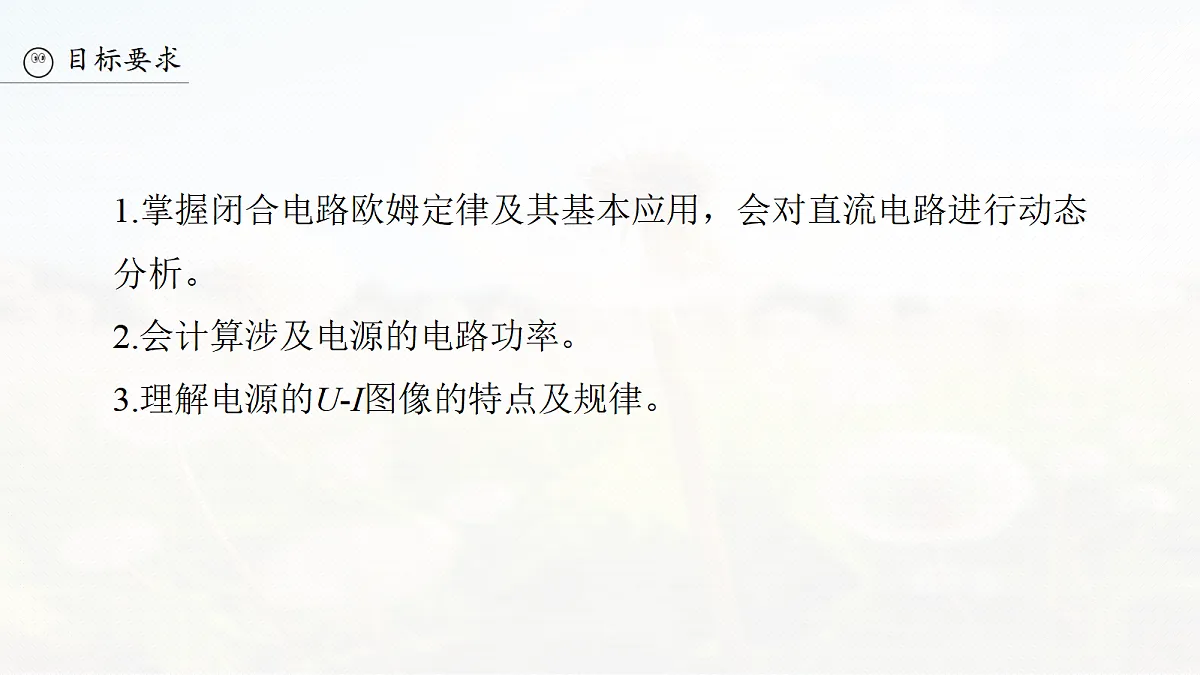

1.掌握闭合电路欧姆定律及其基本应用，会对直流电路进行动态分析。2.会计算涉及电源的电路功率。3.理解电源的U-I图像的特点及规律。

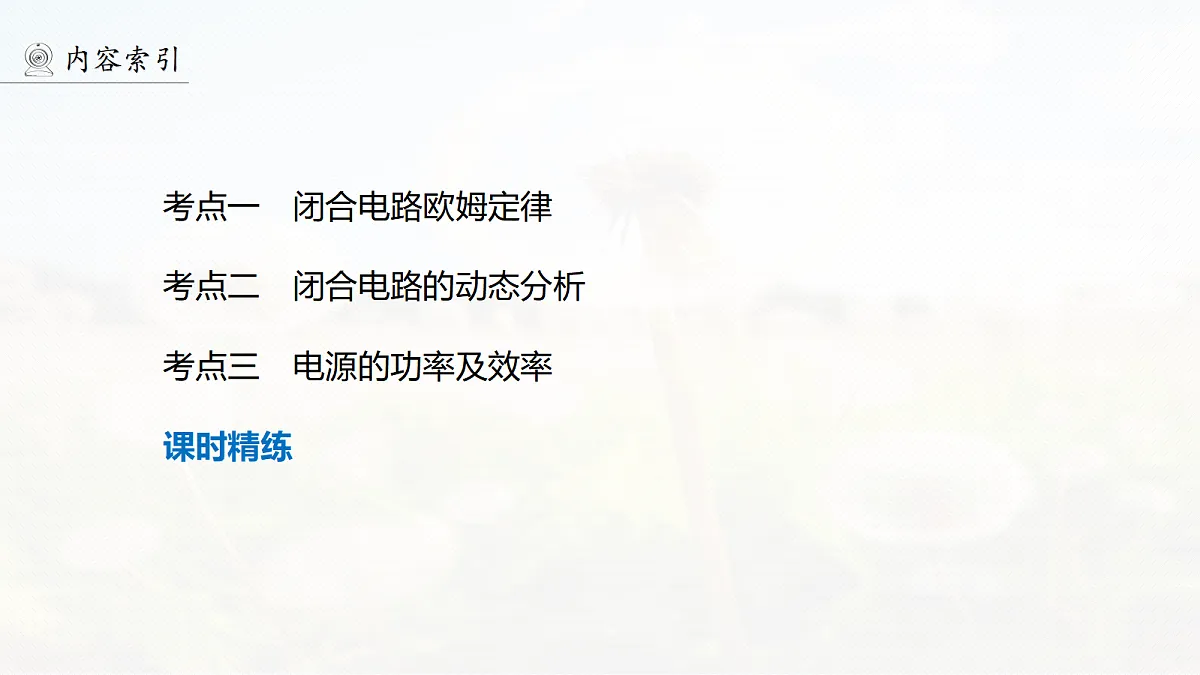

考点一　闭合电路欧姆定律
考点二　闭合电路的动态分析
考点三　电源的功率及效率

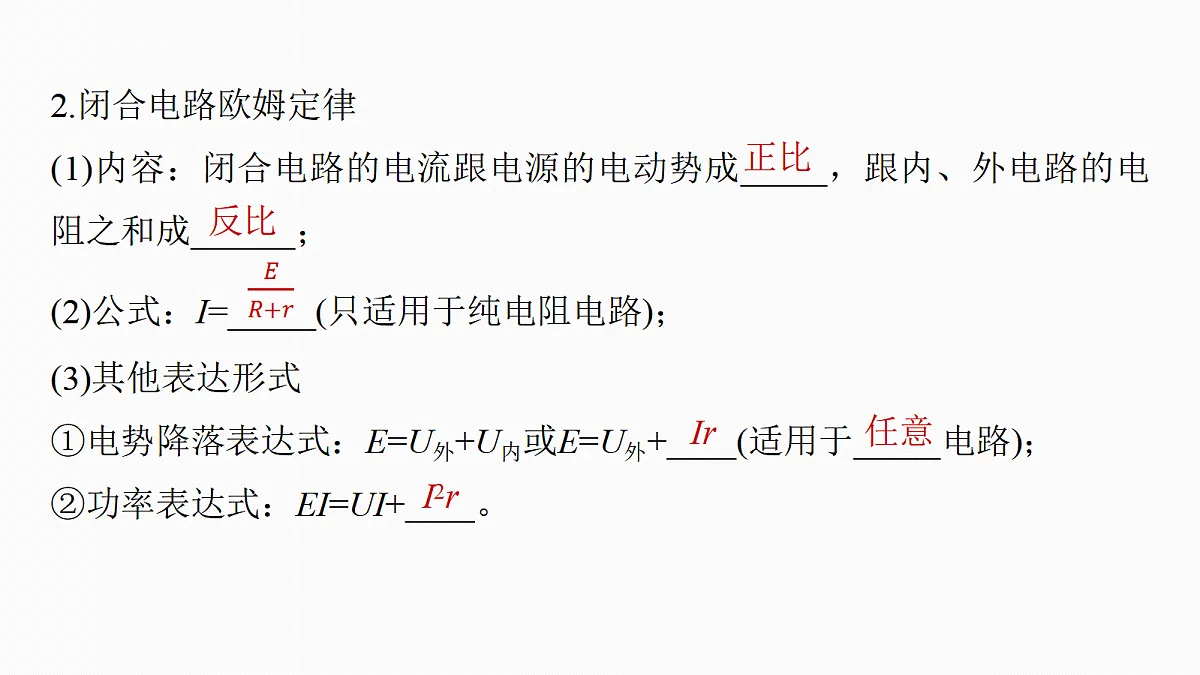

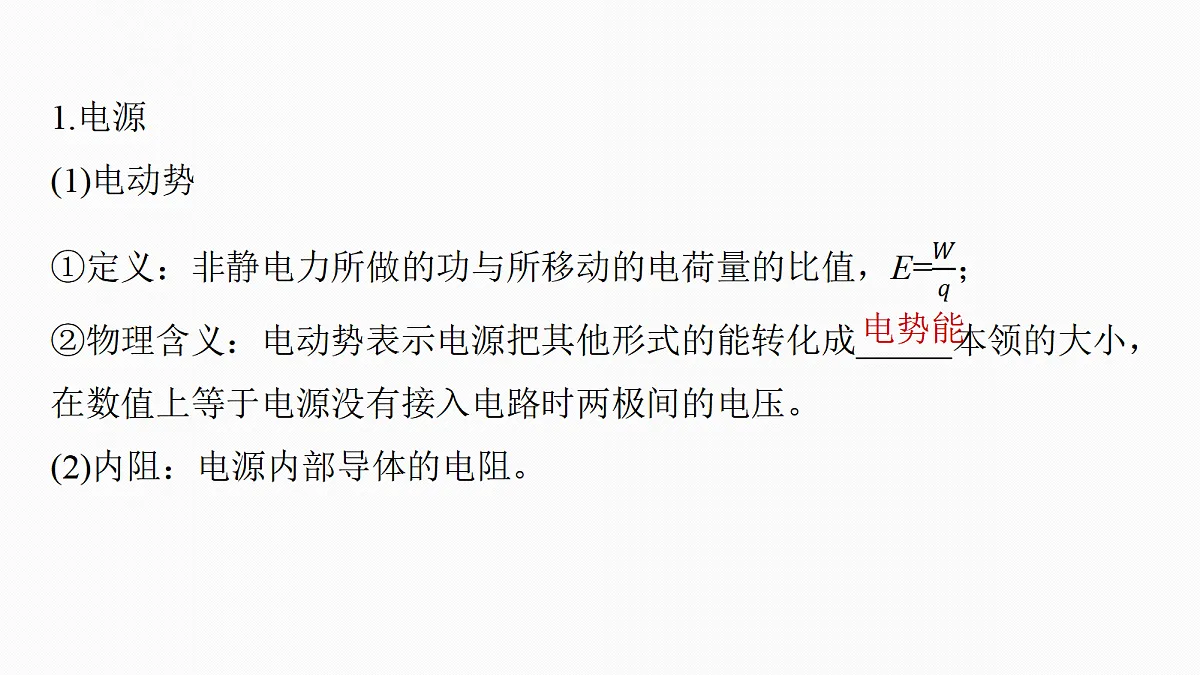

2.闭合电路欧姆定律(1)内容：闭合电路的电流跟电源的电动势成 ，跟内、外电路的电阻之和成 ；(2)公式：I=_____(只适用于纯电阻电路)；(3)其他表达形式①电势降落表达式：E=U外+U内或E=U外+ (适用于 电路)；②功率表达式：EI=UI+ 。

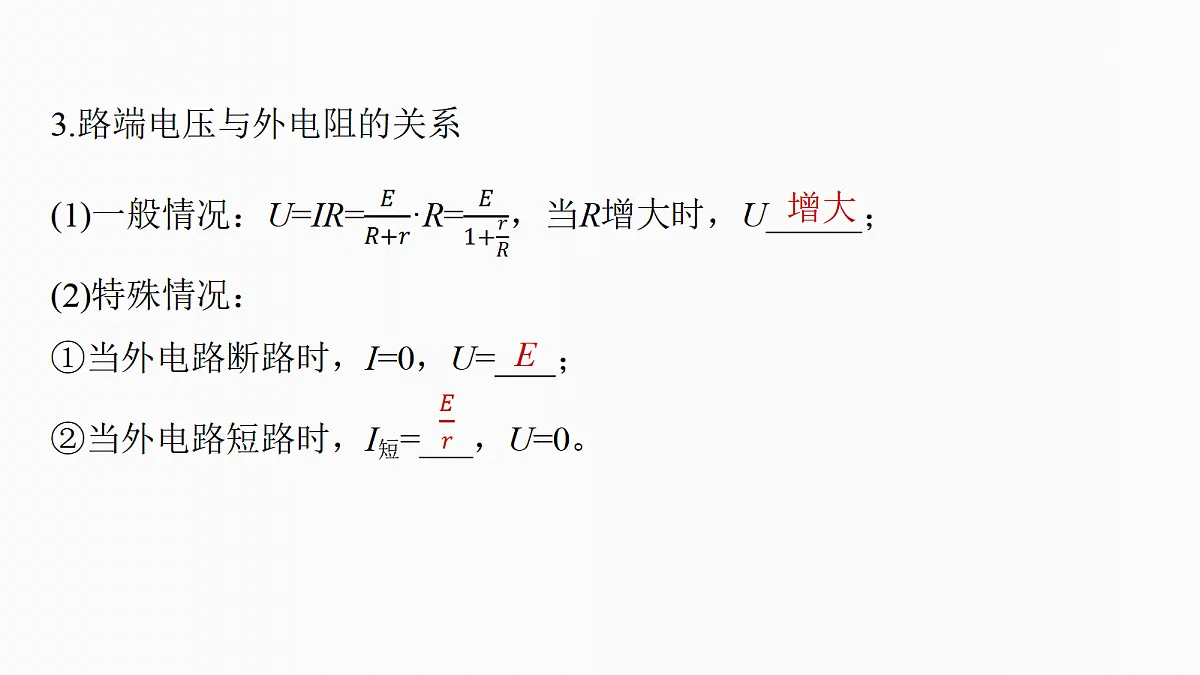

　　如图所示的电路中，电阻R=2 Ω。断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，电压表为理想电表，则电源的内阻r为A.1 ΩB.2 ΩC.3 ΩD.4 Ω
　　如图甲所示的电路中，R1为滑动变阻器，R2为定值电阻，电流表、电压表均为理想电表。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线a、图线b分别画在图乙所示的坐标系中。下列选项正确的是A.图线a对应电压表 V1B.定值电阻为4 ΩC.电源电动势大小为12 VD.电源内阻为2 Ω
电源的U-I图像与电阻的U-I图像比较
2.在同一坐标系中画出电源的U-I图像与电阻的U-I图像，两图像的交点表示电阻的实际工作点，即交点的纵坐标表示实际工作电压，横坐标表示实际工作电流，乘积表示实际功率。
(2025·江苏高邮市期初考)如图所示，电源电动势E=6 V，内阻r=1 Ω，R0=3 Ω，R1=7.5 Ω，R2=3 Ω，R3=2 Ω，电容器的电容C=2 μF。开始时开关S处于闭合状态，则下列说法正确的是A.开关S闭合时，电容器上极板带正电B.开关S闭合时，电容器两极板间电势差是3 VC.将开关S断开，稳定后电容器极板所带的电荷量是3.6×10-6 CD.将开关S断开至电路稳定的过程中通过R0的电荷量是9.6×10-6 C
[变式]　在如图所示的电路中，定值电阻R1=3 Ω、R2=2 Ω、R3=1 Ω、R4=3 Ω，电容器的电容C=4 μF，电源的电动势E=10 V，内阻不计。闭合开关S1、S2，电路稳定后，则A.a、b两点的电势差Uab=3.5 VB.电容器所带电荷量为1.4×10-6 CC.断开开关S2，稳定后流过电阻R3的电流与断开前相比将变大D.断开开关S2，稳定后电容器上极板所带电荷量与断开前相比的变化量　为2.4×10-5 C
含有电容器的电路1.电路简化把电容器所在的支路稳定时视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上。2.电容器的电压(1)电容器所在的支路中没有电流，与之串联的电阻两端无电压，相当于导线。(2)电容器两端的电压等于与之并联的电阻两端的电压。
3.电容器的电荷量及变化(1)电路中电流、电压的变化可能会引起电容器的充、放电。若电容器两端电压升高，电容器将充电；若电压降低，电容器将通过与它连接的电路放电。(2)如果变化前后极板带电的电性相同，通过所连导线的电荷量为|Q1-Q2|。(3)如果变化前后极板带电的电性相反，通过所连导线的电荷量为Q1+Q2。
1.动态电路的特点断开或闭合开关、滑动变阻器的滑片移动、电阻增大或减小，导致电路电压、电流、功率等的变化。2.判定总电阻变化情况的规律(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)。(2)串联的用电器增多时，电路的总电阻增大；并联的支路增多时，电路的总电阻减小。
(3)在如图甲所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与用电器并联，另一段R串与并联部分串联。A、B两端的总电阻与R串的变化趋势一致。
(4)在一个定值电阻R和一个可变电阻R0组成的如图乙所示的电路中，若R0≥R，则当两个并联支路的电阻值相等时，a、b两端的总电阻最大；若R0
