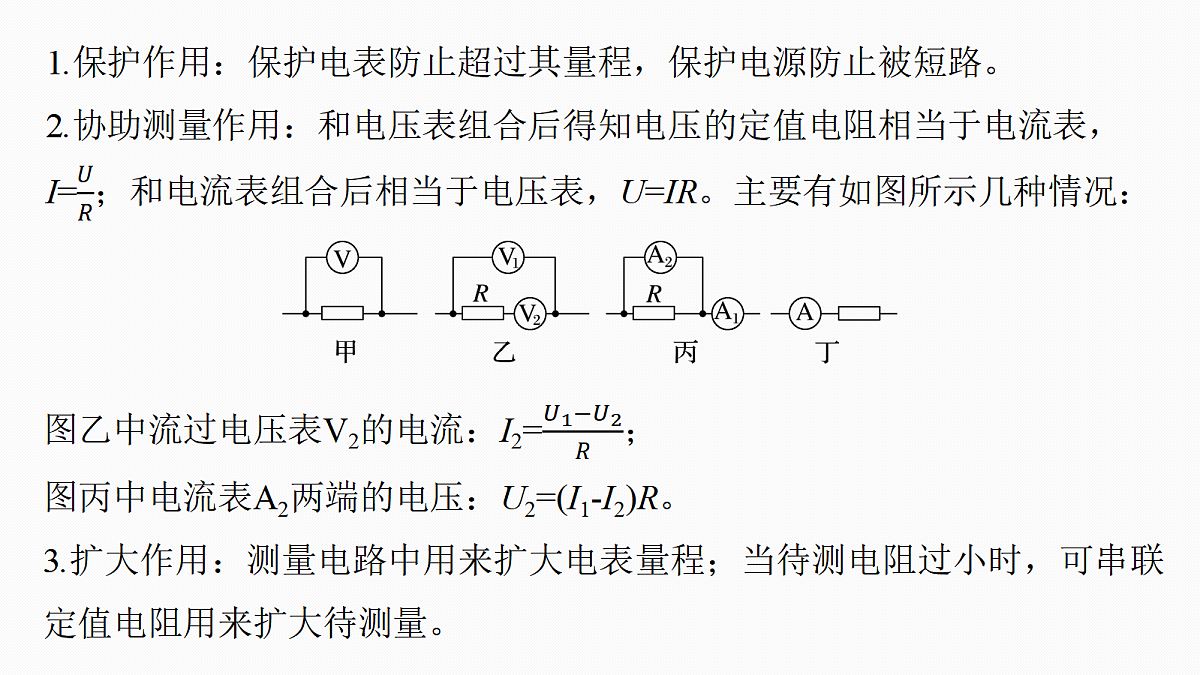

定值电阻在电学实验中的作用

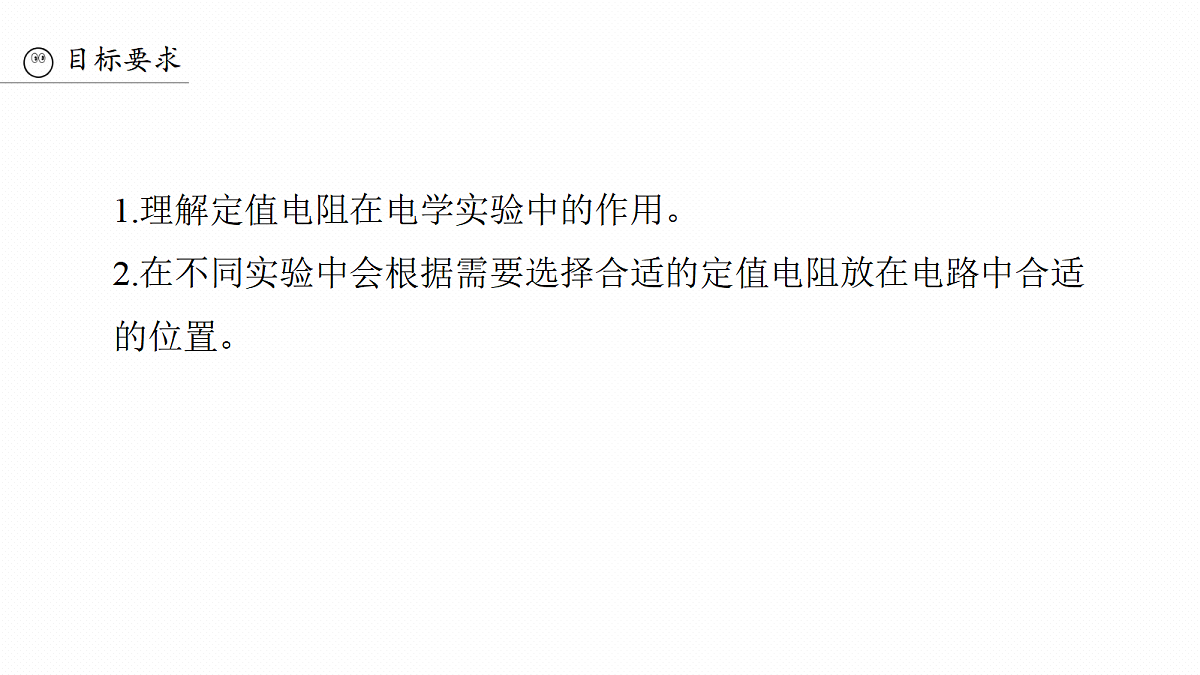

1.理解定值电阻在电学实验中的作用。2.在不同实验中会根据需要选择合适的定值电阻放在电路中合适的位置。

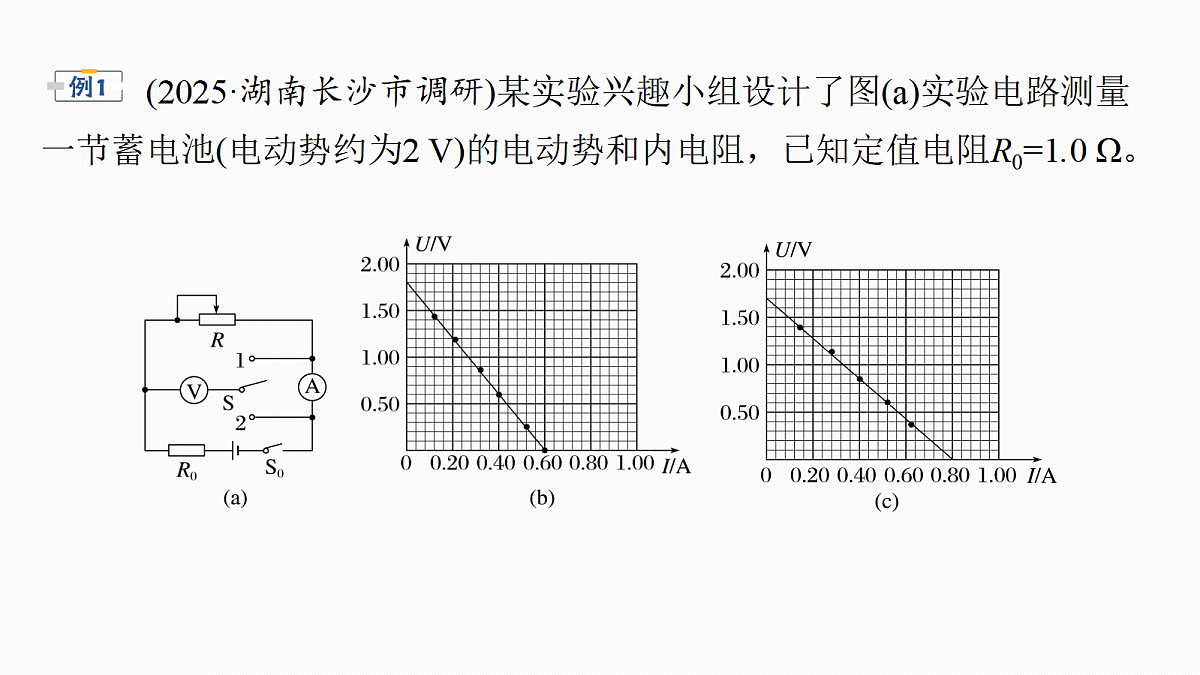

　　　(2025·湖南长沙市调研)某实验兴趣小组设计了图(a)实验电路测量一节蓄电池(电动势约为2 V)的电动势和内电阻，已知定值电阻R0=1.0 Ω。

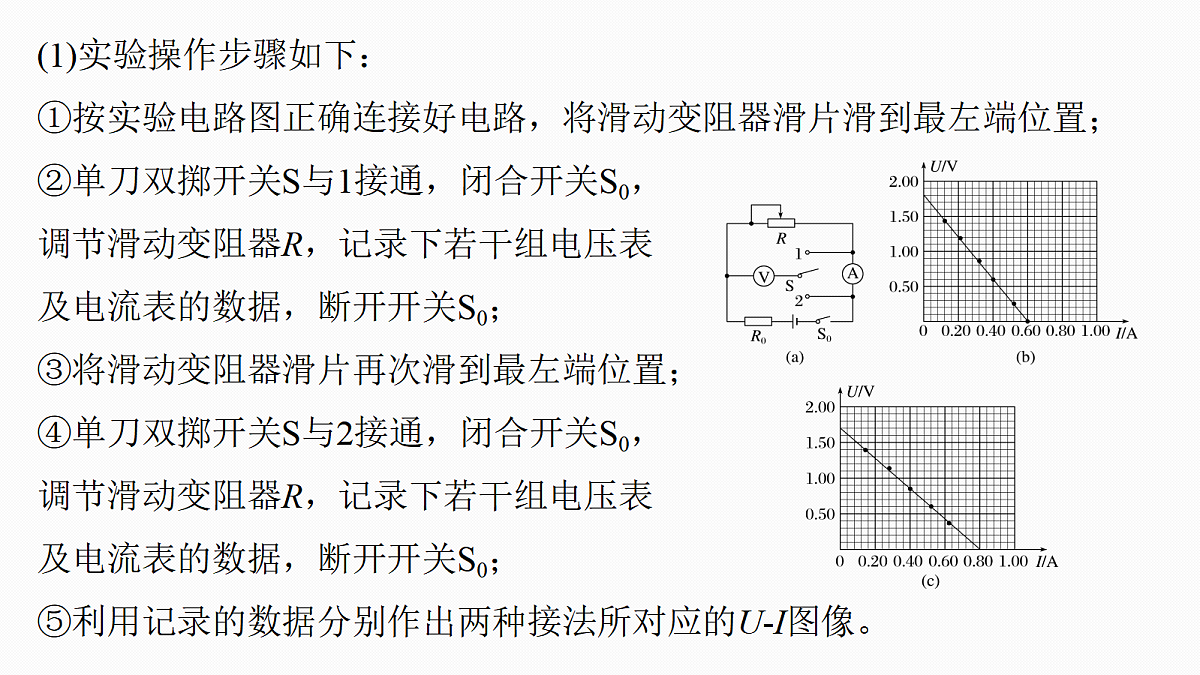

(1)实验操作步骤如下：①按实验电路图正确连接好电路，将滑动变阻器滑片滑到最左端位置；②单刀双掷开关S与1接通，闭合开关S0，调节滑动变阻器R，记录下若干组电压表及电流表的数据，断开开关S0；③将滑动变阻器滑片再次滑到最左端位置；④单刀双掷开关S与2接通，闭合开关S0，调节滑动变阻器R，记录下若干组电压表及电流表的数据，断开开关S0；⑤利用记录的数据分别作出两种接法所对应的U-I图像。

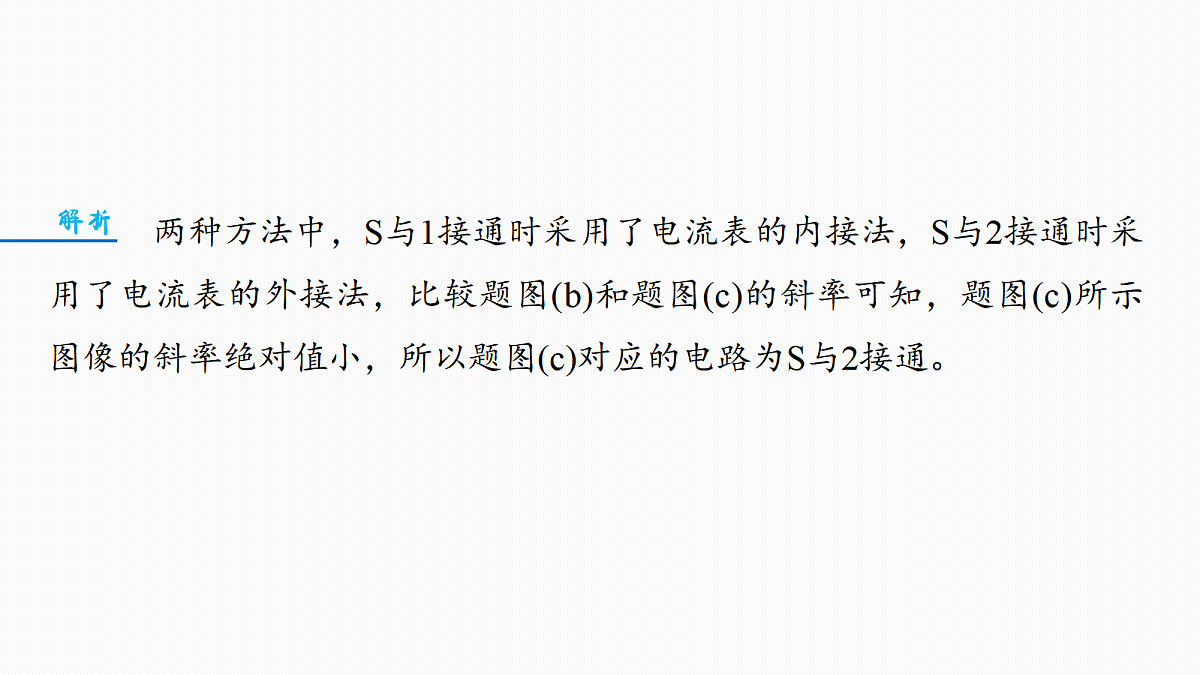

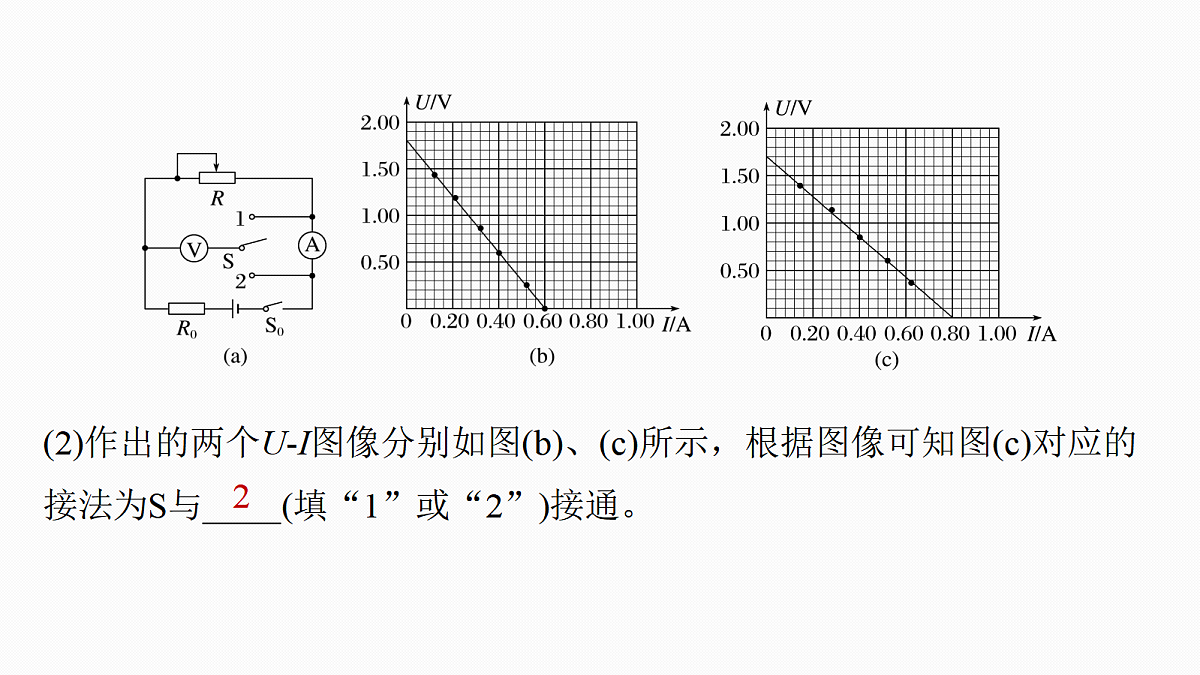

(2)作出的两个U-I图像分别如图(b)、(c)所示，根据图像可知图(c)对应的接法为S与　　 (填“1”或“2”)接通。
(3)根据以上图像综合可得电源电动势E=　　　 V，内阻r=　　　 Ω。(结果均保留2位小数)
(4)该小组经过研究发现，根据两次不同实验中电流表、电压表的影响，进一步可得出所用电流表的内阻为rA=　　　　 Ω，实验中，定值电阻R0的作用有　 　　(双选，填字母)。A.保护电源B.在电流变化时使电压表示数变化明显C.在电压变化时使电流表示数变化明显
　　　(2025·江苏盐城市期末)为了测量某电池的电动势和内电阻，实验室提供了下列器材：A.待测电池B.电流表G(量程50 mA，内阻Rg=18 Ω)C.电阻箱R、R1(阻值均为0~999.9 Ω)D.定值电阻R0=15 ΩE.开关S和导线若干(1)为粗略测量电源的电动势，小明先用多用电表直流电压10 V挡与电源直接相连，示数如图甲所示，则电动势的读数为　　　 V。
(2)将电阻箱R1与电流表G并联，如图乙所示，将电流表量程扩大为原来的10倍，应将电阻箱R1的阻值调为　 　 Ω。正确调整R1的阻值后，将电流表G的表头重新标度为电流表A。
(4)若图丁中图像的斜率为k，纵截距为-b，根据图像得出电池的电动势E=　　，内阻r=　　　 　。(结果用k、b、R0、Rg的形式表示)
(5)若定值电阻R0的实际阻值略大于15 Ω，考虑到此因素的影响，电动势E的测量值　　 　(选填“大于”“小于”或“等于”)真实值。
　　　(2025·江西鹰潭市二模)某同学用DIS“测电源电动势和内电阻”实验电路如图(a)所示，其中定值电阻R0=1.2 Ω，某次实验两电压传感器示数U1-U2关系如图(b)所示。
(1)图(a)中定值电阻R0在电路中的作用是①____________________；②______________。
(2)由图(b)可得，该电源电动势E=　　　　 V，内阻r=　　　　 Ω。(结果均保留3位有效数字)
