2027届高三物理一轮复习课件第10章 第2讲 闭合电路欧姆定律及其应用

这是一份2027届高三物理一轮复习课件第10章 第2讲 闭合电路欧姆定律及其应用，共37页。PPT课件主要包含了并联电路，强基础•教考衔接，I1+I2++In，U1+U2++Un，R1∶R2∶∶Rn，研考点•精准突破，其他形式，E-Ir，电源电动势，短路电流等内容，欢迎下载使用。
考点二　电动势　闭合电路欧姆定律的理解和应用

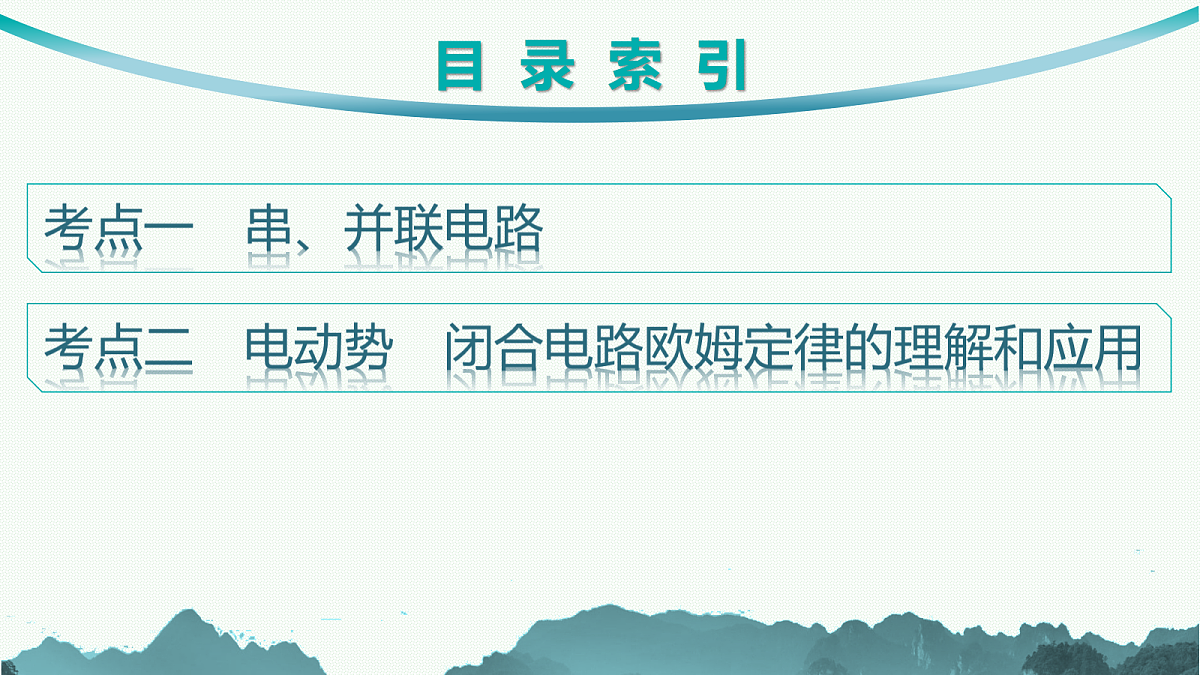

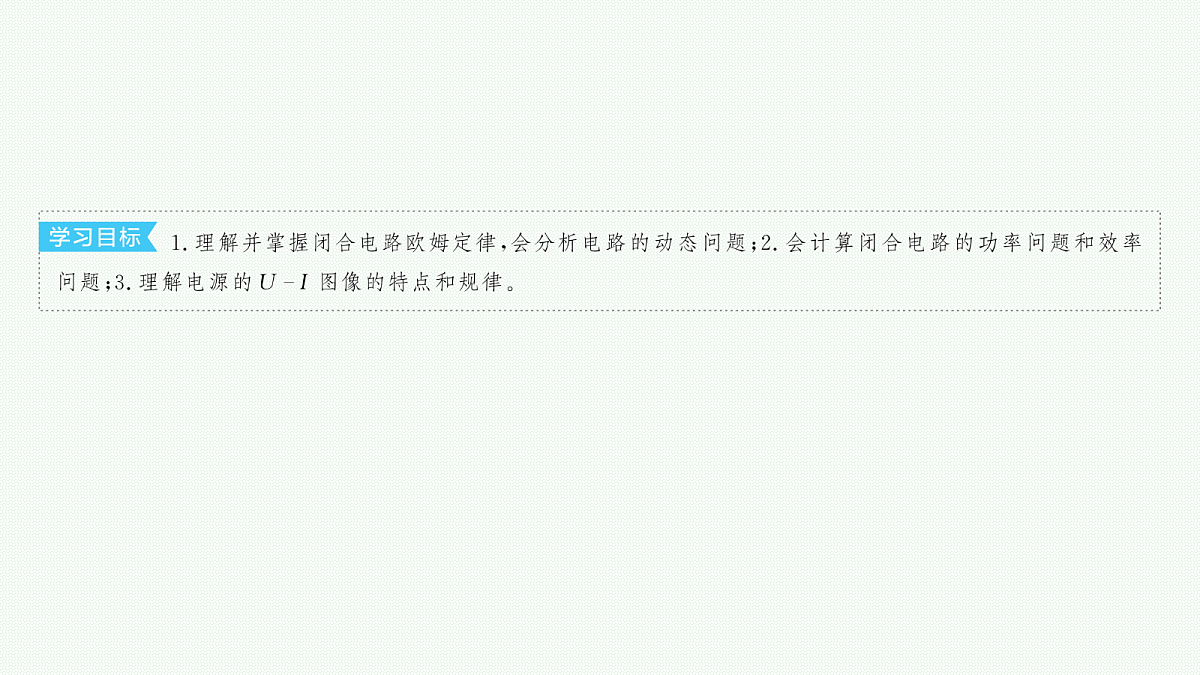

目 录 索 引

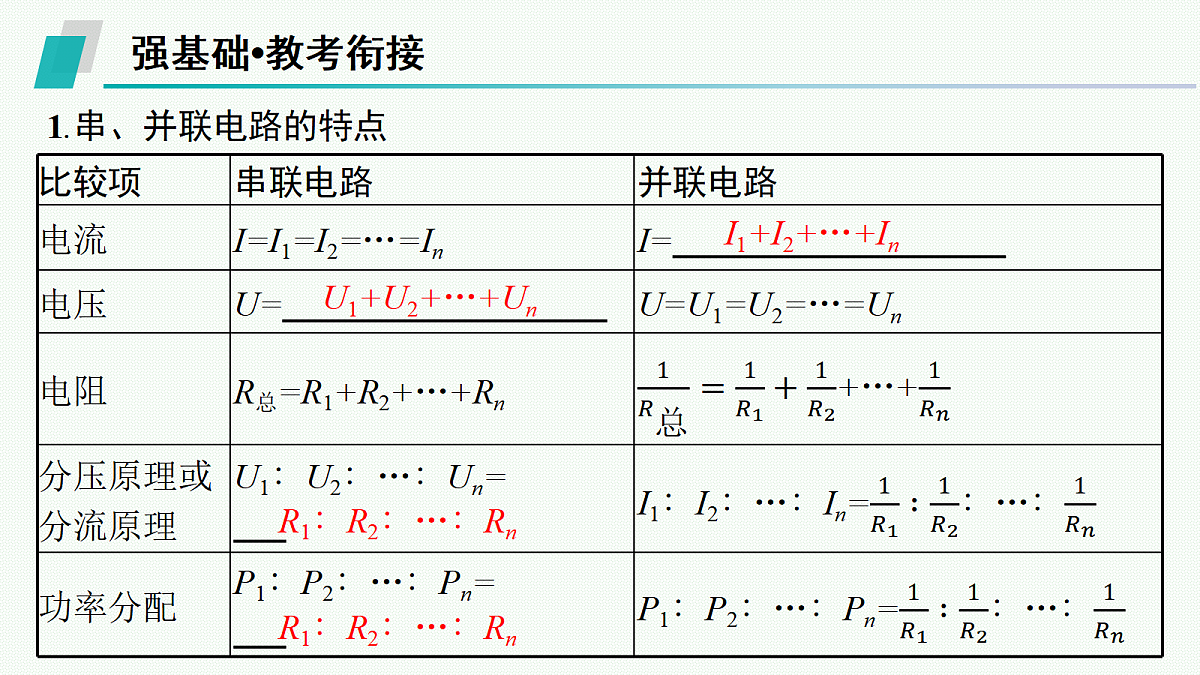

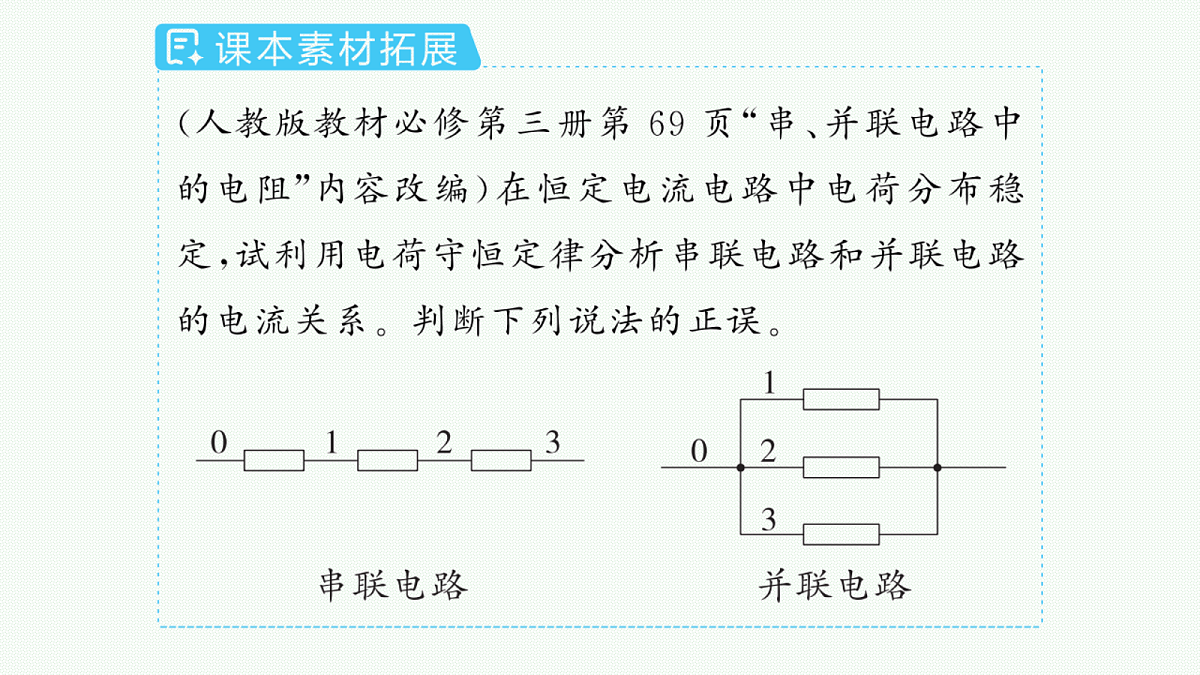

1.串、并联电路的特点
2.三个常用的结论(1)串联电路的总电阻　　　　电路中任意一个电阻,电路中任意一个电阻变大时,总电阻　　　　。(2)并联电路的总电阻　　　　电路中任意一个电阻,电路中任意一个电阻变大时,总电阻　　　　。(3)某电路中无论电阻怎样连接,该电路消耗的电功率P总等于各个电阻消耗的电功率之和。
1.串、并联电路规律的推论(1)当电路的任何一个电阻增大(或减小)时,电路的总电阻一定增大(或减小)。(2)串联电阻的个数增加时,总电阻增大;并联支路增多时,总电阻减小。(3)在如图所示分压电路中,滑动变阻器可视为由两段电阻构成,其中一段R并与用电器并联,另一段R串与并联部分串联。A、B两端的总电阻与R串的变化趋势一致。
2.电路的简化(1)电表在电路中,理想电流表相当于导线,理想电压表相当于断路;非理想电流表相当于可以读出自身电流的小电阻,非理想电压表相当于可以读出自身电压的大电阻。(2)在不进行充、放电时,电容器在电路中相当于断路。(3)连线比较乱时,一般用等电势排列法或电流分支法等方法画等效电路。
考向一　串、并联电路电压、电流的分析与计算典题1 一简单调光电路的电路图如图所示,电源两端电压U=10 V,灯泡L额定电压UL=6 V,电阻RL=6 Ω,定值保护电阻R0=2 Ω,调光电阻R1的最大阻值为12 Ω。求:(1)灯泡正常发光时,通过定值电阻R0的电流的大小;(2)调光电阻R1阻值调至最大时灯泡两端的电压。(计算结果保留1位小数)
考向二　串、并联电路功率的分析与计算典题2 (多选)已知,灯泡A、B额定电压均为U=110 V,额定功率分别为PA=100 W,PB=40 W,两灯泡内阻阻值不随温度变化。则两灯泡直接串联如图甲所示,灯泡不被烧坏且两端电压最大;为让灯泡A、B和电阻连接后接在220 V电压上,且灯泡均正常发光,分别设计如图乙、丙、丁所示三种电路图。下列说法正确的是(　　)A.图甲中灯泡B更亮,两端电压为154 VB.图乙中电阻上消耗的功率为45 WC.图丙中与灯泡A串联的电阻消耗的功率比与灯泡B串联的电阻消耗的功率小D.图丁中电路消耗的总功率与图丙中电路消耗的总功率一样大


3.路端电压U与电流I的关系 也叫外电压(1)关系式:U=　　　　。(适用于任何电路) (2)测量:电压表接在电源两极间测得的电压U,即为路端电压。(3)U-I图像①当电路断路即I=0时,纵轴的截距为　　　　　　。②当外电路电压为U=0时,横轴的截距为　　　　　　。③图线斜率的绝对值为电源的　　　　。
考向一　闭合电路的动态分析1.程序法
2.“串反并同”结论法3.极限法:因滑动变阻器滑片滑动引起电路变化的问题,可将滑动变阻器的滑片分别滑至两个极端,让电阻最大或电阻为零去讨论。4.特殊值法:对有些复杂、难以直接判断的问题,可将一些特殊值代入,帮助分析。
考向二　电路故障的检测1.电压表检测:如果电压表示数为零,则说明可能在并联路段之外有断路,或并联部分短路。2.电流表检测:当电路中接有电源时,可用电流表测量各部分电路上的电流,通过对电流值的分析,可以确定故障的位置。在用电流表检测时,一定要注意电流表接线柱的电极和量程。3.电阻表检测:当测量值很大时,表示该处断路;当测量值很小或为零时,表示该处短路。在用电阻表检测时,应断开电源。
典题4 (多选)某实验小组发现一个滑动变阻器发生了断路故障,为了检测断路的位置,实验小组设计了如图所示的电路,a、b、c、d、e是滑动变阻器上间距相同的五个位置(a、e为滑动变阻器的两个端点)。实验小组将滑动变阻器的滑片分别置于a、b、c、d、x(x是d、e间某一位置)、e进行测量,把相应的电流表示数记录在下表中。已知定值电阻阻值为R,电源内阻和电流表内阻可忽略。
下列说法正确的是(　　)A.滑动变阻器cd间发生了断路B.滑片在x位置的电流表示数的可能值为0.85 AC.滑片在x位置的电流表示数的可能值为0.40 AD.若滑动变阻器未断路时,其电阻丝的总电阻为4R
考向三　闭合电路功率和效率问题
考向四　含容电路1.电路的简化:不分析电容器的充、放电过程时,把电容器所处的支路视为断路,简化电路时可以去掉此支路,求电荷量时再在相应位置补上。2.电路稳定时电容器的处理方法:电路稳定后,与电容器串联的电路中没有电流,同支路的电阻相当于导线,即电阻不起降低电压的作用,电容器两极板间的电压等于与之并联的电阻两端的电压。3.电容器的电荷量及变化:①电路中电流、电压的变化可能会引起电容器的充、放电。若电容器两端电压升高,电容器将充电;若电压降低,电容器将通过与它连接的电路放电。②如果变化前后极板带电的电性相同,通过所连导线的电荷量为|Q1-Q2|。③如果变化前后极板带电的电性相反,通过所连导线的电荷量为Q1+Q2(可由ΔQ=C·ΔU计算电容器上电荷量的变化量)。
典题6 (2025安徽芜湖月考)如图所示的电路中,R0是定值电阻,滑动变阻器的最大阻值R>R0+r。电压表和电流表均为理想电表,C为电容器。闭合开关S,将滑动变阻器滑片由a端滑到b端的过程中(　　)A.电流表示数减小B.电压表示数减小C.电容器所带电荷量增多D.滑动变阻器消耗的功率先增大后减小
