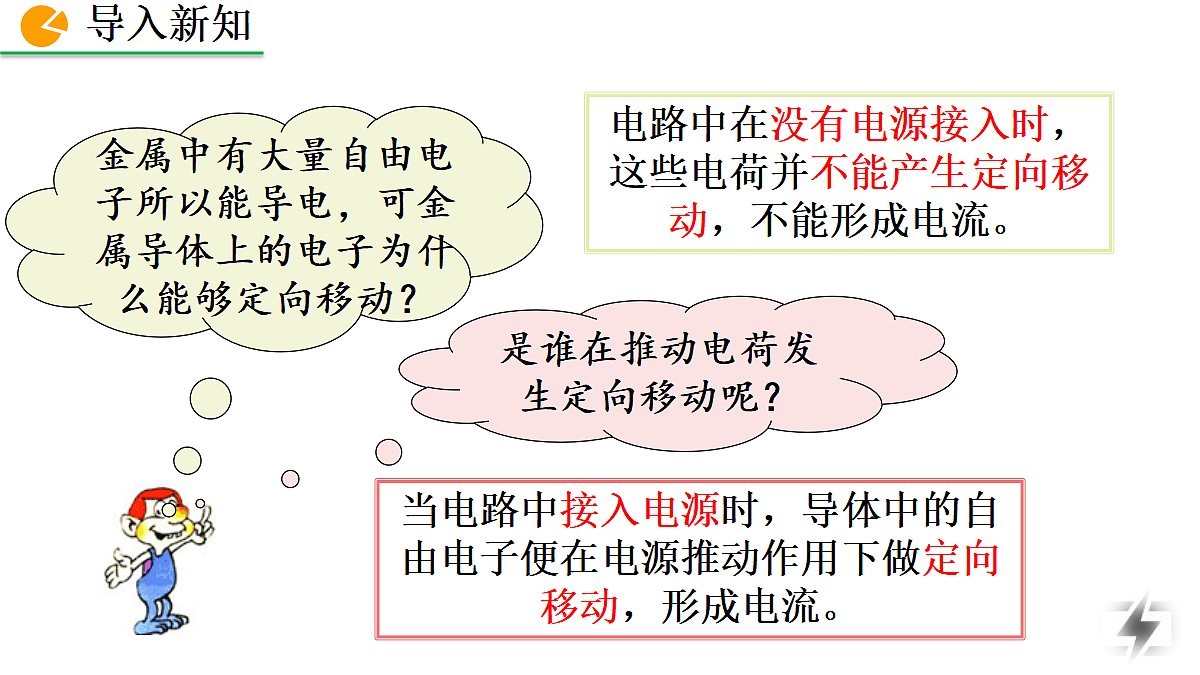

是谁在推动电荷发生定向移动呢？
电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。
当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流。

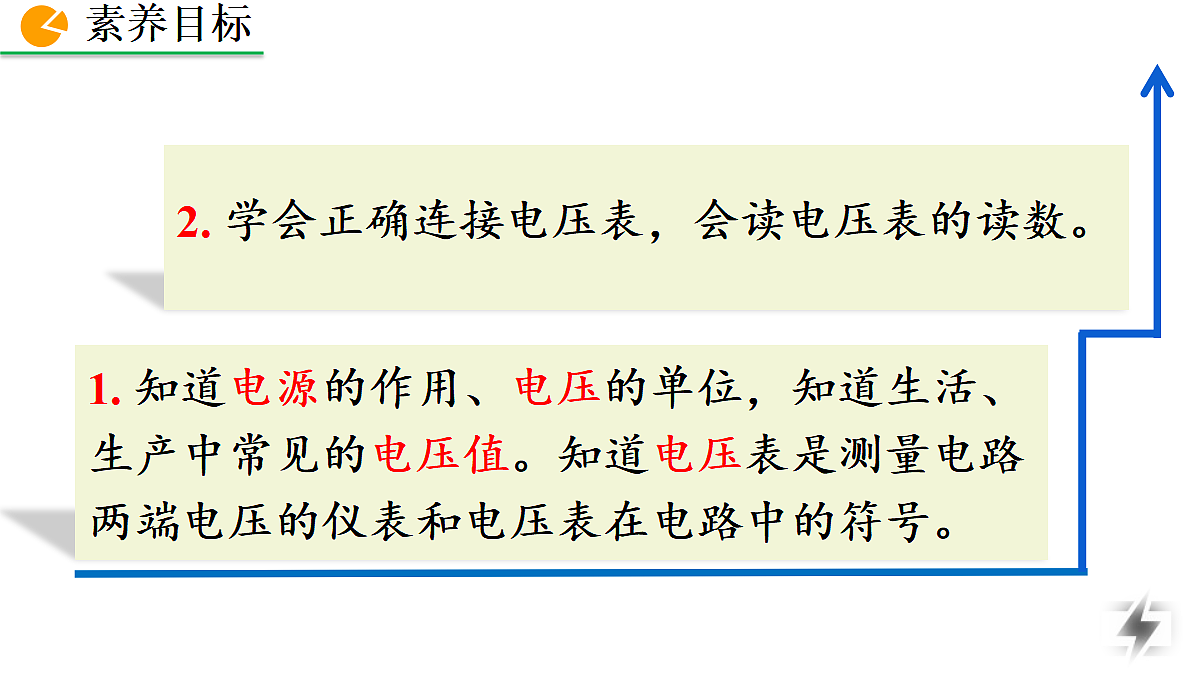

1. 知道电源的作用、电压的单位，知道生活、生产中常见的电压值。知道电压表是测量电路两端电压的仪表和电压表在电路中的符号。
2. 学会正确连接电压表，会读电压表的读数。

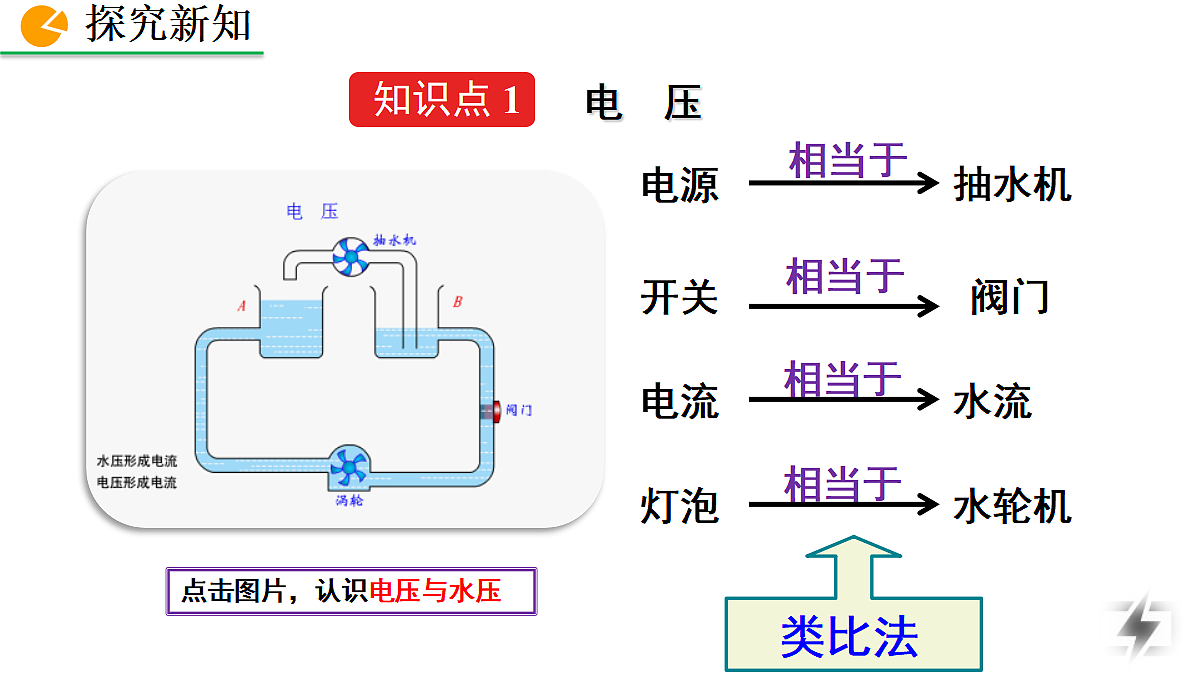

点击图片，认识电压与水压
电源
开关
电流
灯泡
抽水机
电源
电压的单位是：伏特，简称伏（V）
1kV =103V 1V=103mV

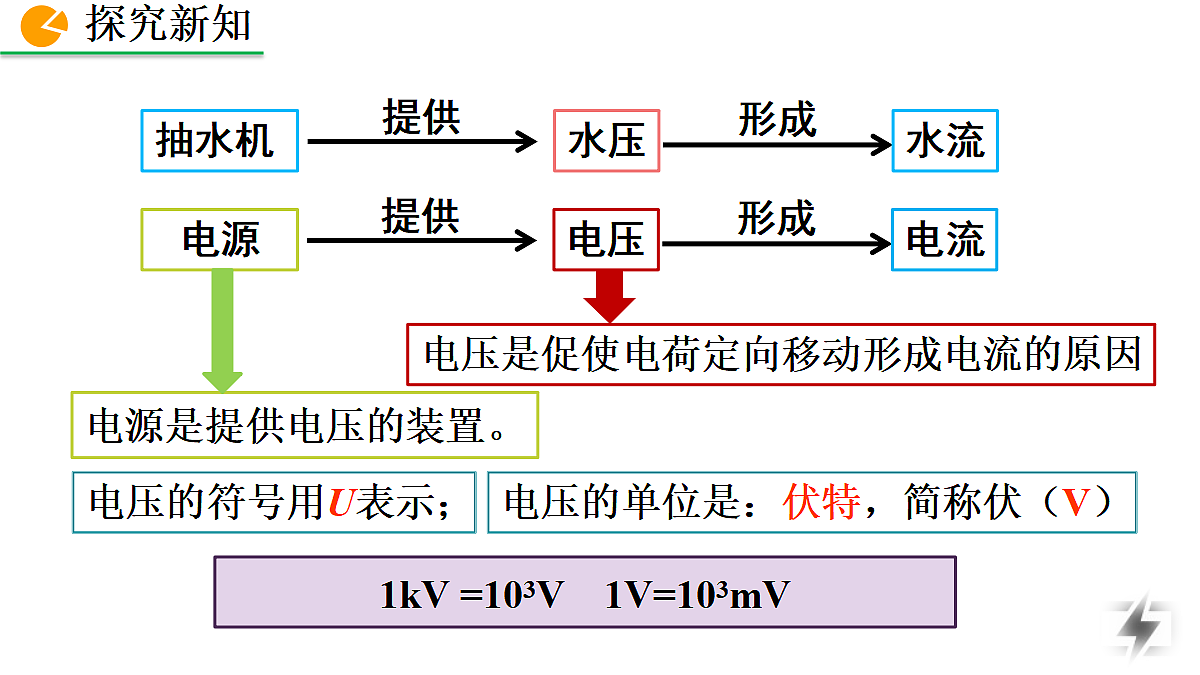

电源是提供电压的装置。
电压是促使电荷定向移动形成电流的原因

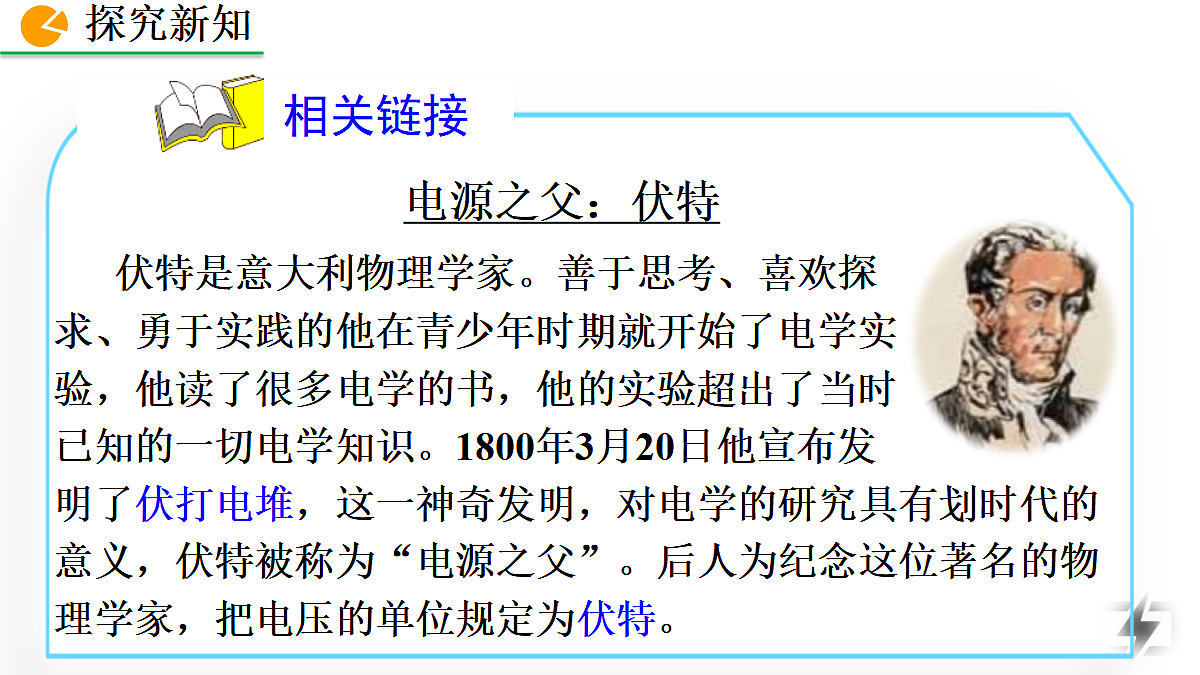

伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义，伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

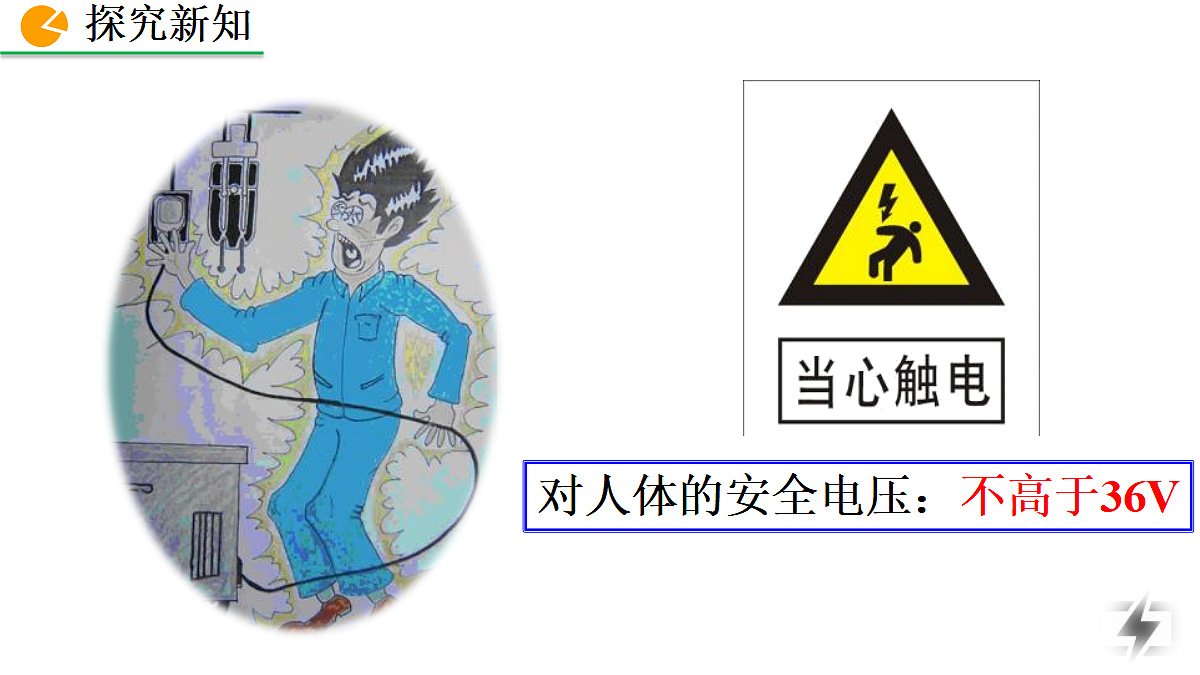

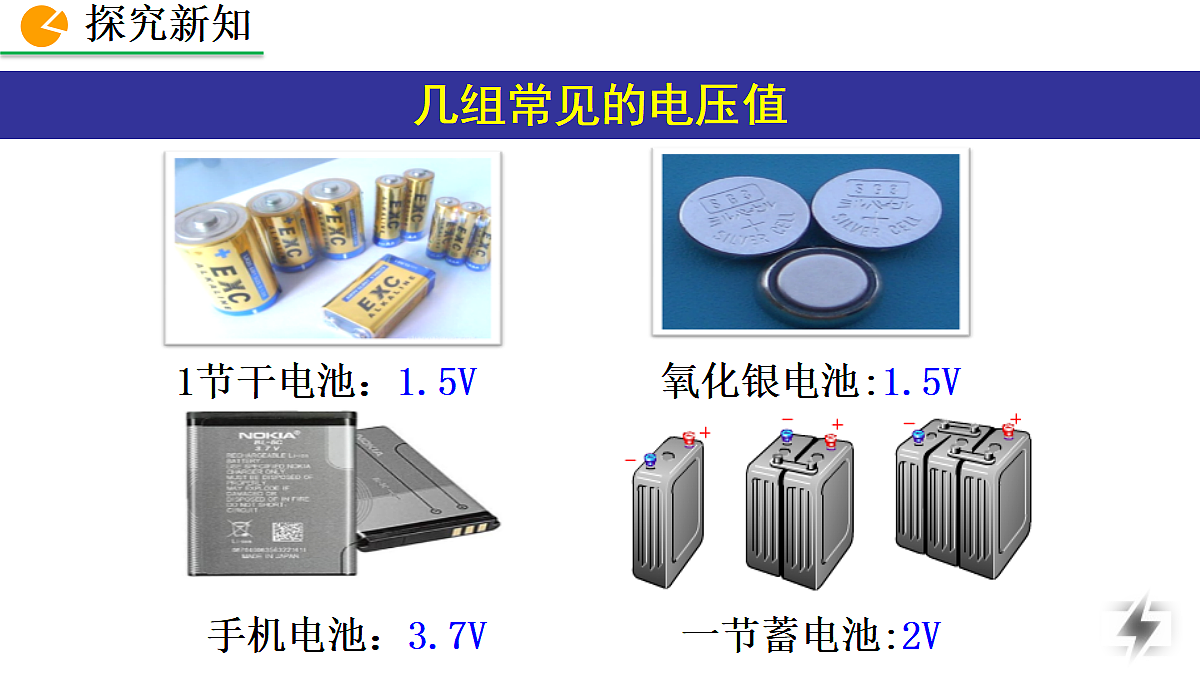

对人体的安全电压：不高于36V
我国家庭电路电压：220V
无轨电车电源:550V~600V
高压电线的电压可以达到几万伏
闪电时云层间电压可达106V
电鳐能产生200V以上的电压
电鳗输出电压有300V，甚至可达800V，有水中的“高压线”之称 。
例 下列关于电压的说法中，不正确的是（　　）A．电压是使电路中形成电流的原因 B．人体的安全电压不超过36V C．干电池、蓄电池都是提供电压的装置 D．电路两端有电压，电路中一定有电流
例 如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管，水果在这里扮演了“_______”的角色：它为发光二极管提供了“________”，使自由电荷在电路中定向运动起来。
点击上方图片，练习电压表的读值
选择“0~3V”的量程时，则刻度盘上每个大格是____V，分度值是_____V。 选择“0~15V”的量程时，则刻度盘上每个大格是_____V，分度值是______V。
练习电压表的读值：认识量程和分度值
明确所选电压表的量程；确定电压表的分度值；由指针位置读出示数。
点击图片，学习电压表的连接
电压表的使用（1）电压表必须和被测的用电器并联。（2）电流必须从正接线柱流入，从负接线柱流出。（3）必须正确选择量程。
允许把电压表直接连到电源的两极，此时测量的是电源电压。
实验结果表明，两电压表的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
电流从“+”进从“-”出
例 如图甲所示，是______表的刻度盘，当指针如图所示时，读数是_______，若把这个表接在图乙所示电路中使用，应接在_____（选填“a”或“b”）处。
例 将下图中的元件连接起来，其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
连接电路时，注意电表的量程和正负接线柱；
连接时遵照“先串后并”的顺序。
1. 快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V。
2.如图所示，爱动手的小江在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的______（选填“正“或“负”）极，盐水电池的电压为_______V。
3. 如图所示，电压表的示数是_______V。
4.如图所示，闭合开关后，要使L1和L2都发光，甲是______表；乙是______表。
5. 在右图所示电路中，开关闭合后电压表测量的是（　　）A．L1两端的电压 B．L1和L2两端的电压 C．L3和电源两端电压 D．电源两端电压
在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。
电压表测L1两端的电压
