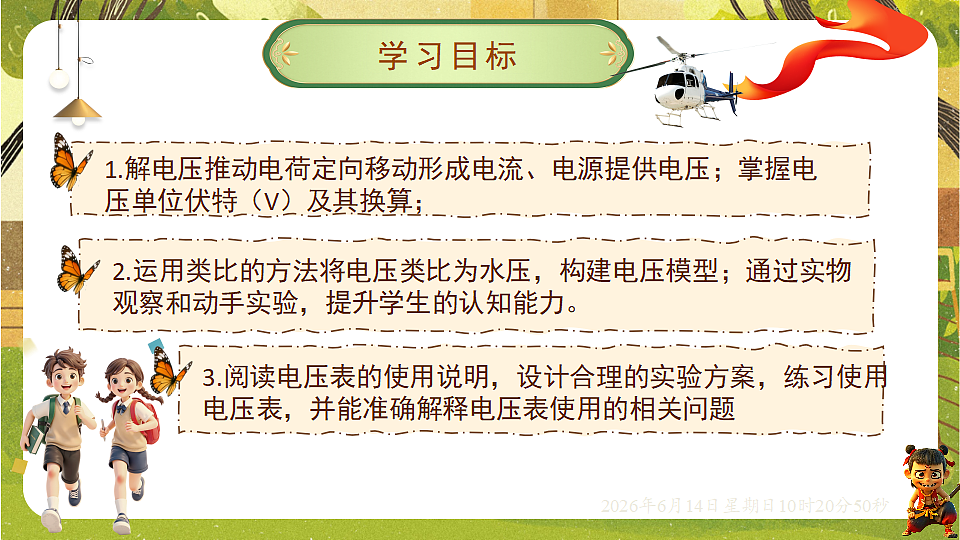

3.阅读电压表的使用说明，设计合理的实验方案，练习使用电压表，并能准确解释电压表使用的相关问题

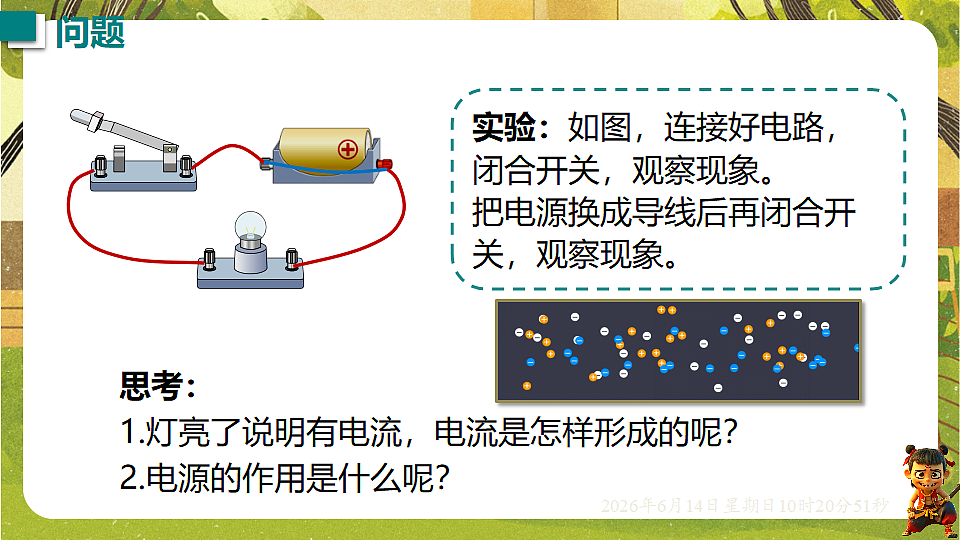

实验：如图，连接好电路，闭合开关，观察现象。把电源换成导线后再闭合开关，观察现象。
思考：1.灯亮了说明有电流，电流是怎样形成的呢？2.电源的作用是什么呢？

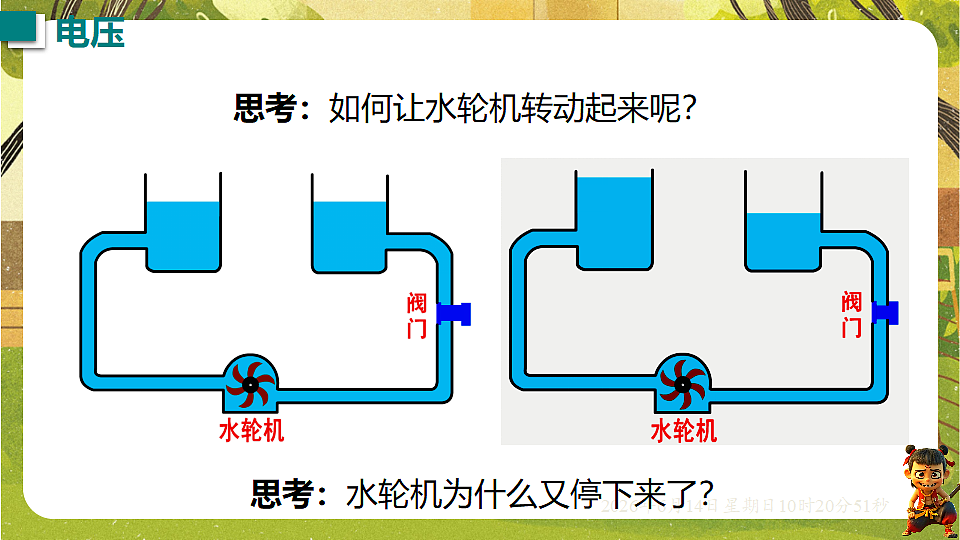

思考：如何让水轮机转动起来呢？
思考：水轮机为什么又停下来了？

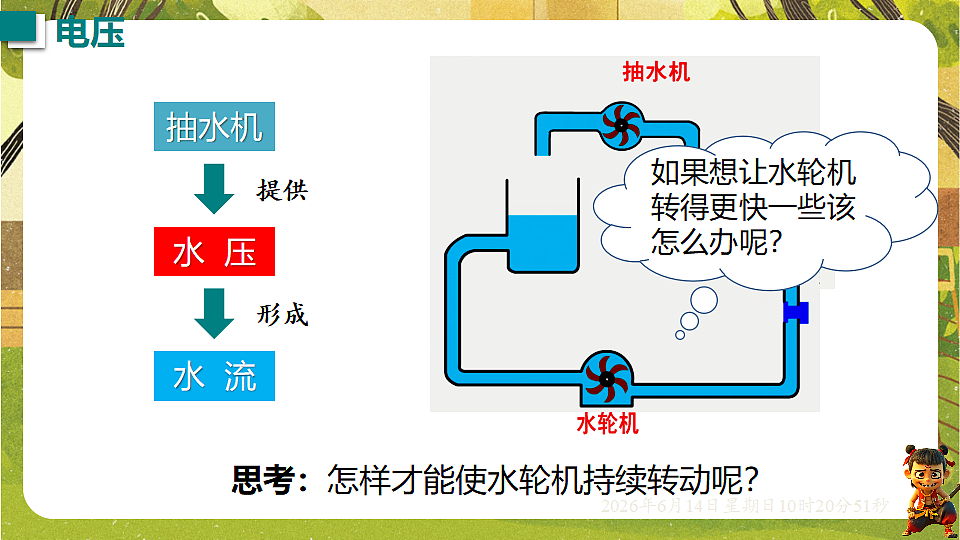

思考：怎样才能使水轮机持续转动呢？
如果想让水轮机转得更快一些该怎么办呢？

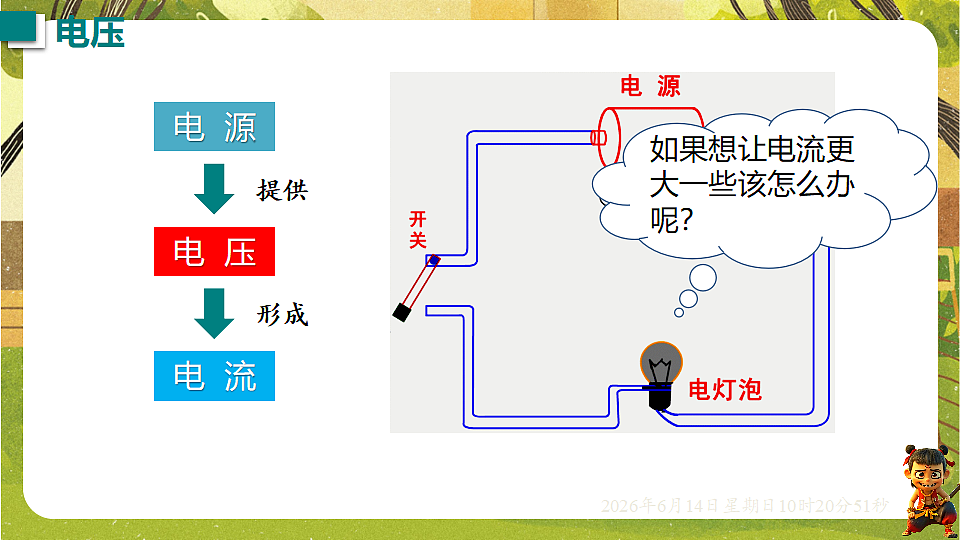

如果想让电流更大一些该怎么办呢？

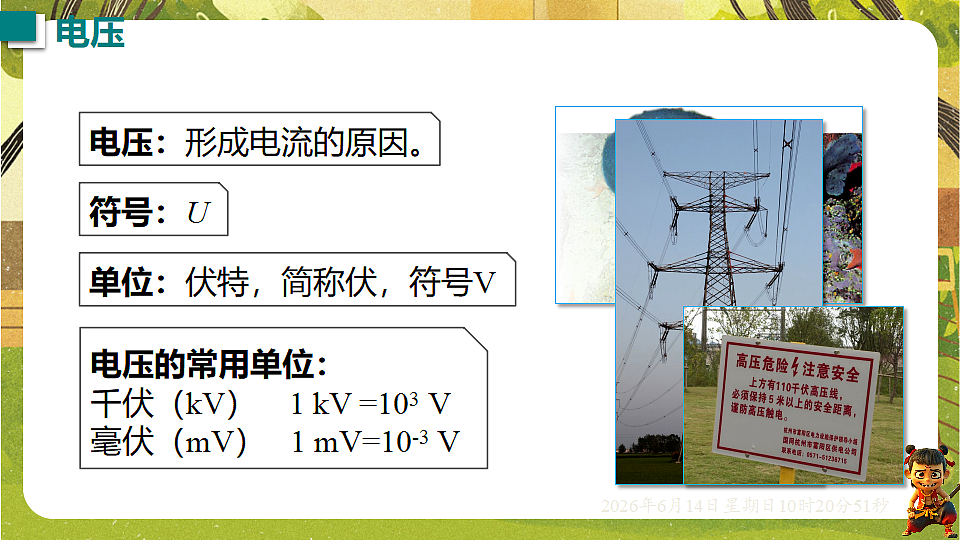

电压：形成电流的原因。
单位：伏特，简称伏，符号V
电压的常用单位：千伏（kV） 1 kV =103 V毫伏（mV） 1 mV=10-3 V
作用：测量电压的仪器。电路符号： 。
1.使用前要先调零。2.必须将电压表与用电器并联。3.电流必须从正接线柱流入，从负接线柱流出。4.必须正确选择电压表的测量范围(试触法)。
注意：在电路中可将电压表看作断路！
你能说说下面的电压表在使用时犯了什么错误吗？
1.明确所选电压表的测量范围。2.确定电压表的分度值。右图两个不同测量范围的电压表对应的分度值分别是多少？3.接通电路后，看看指针向右偏过多少个小格，不估读。
下面电压表的读数是多少？
用电压表测量电路中的电压
1.画出电路图，完成实物电路图的连接。2.分别把电压表接在小灯泡两端和电源两端，接通电路，读出电压值。3.换不同节数的电池，重复实验。
在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
想想议议：电压表已经和小灯泡并联，哪端应该接电源的正极？哪端应该接电源的负极？
1. 正确理解物理概念是学好物理的关键。下列关于电压的理解不正确的是( )
A. 电压是形成电流的原因B. 电源提供电压与水泵维持水压相似C. 只要电路中有电压，就一定有电流D. 电压的作用是使自由电荷在电路中定向移动起来
电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流。
2. 对一些生活常识的认知是科学素养的重要方面。为了让同学们养成关注生活和社会的良好习惯，老师倡导同学们对身边一些常见的物理量进行估测，下列物理量最不接近生活实际的是( )
3.［认识电表］根据前面学习的电流表结构，观察电压表结构，并在表格中完成两表的对比。
A. B. C. D.
5.［电路连接］请根据上述选定的电路图，用笔画线代替导线，帮小荣将实物图连接起来。
7.［电表使用］实验中要注意观察电压表的示数，小荣在闭合开关前观察到电压表
交换导线与电压表正、负接线柱的连接
断开开关，将接在“15”接线柱上的导线改接到“3”接线柱上
如图甲所示，接下来的操作应该是______；在开关试触时观察到的电压表示数如图乙所示，接下来的操作应该是_____________________________________；在闭合开关后观察到的电压表示数如图丙所示，接下来的操作应该是_______________________________________________________。
