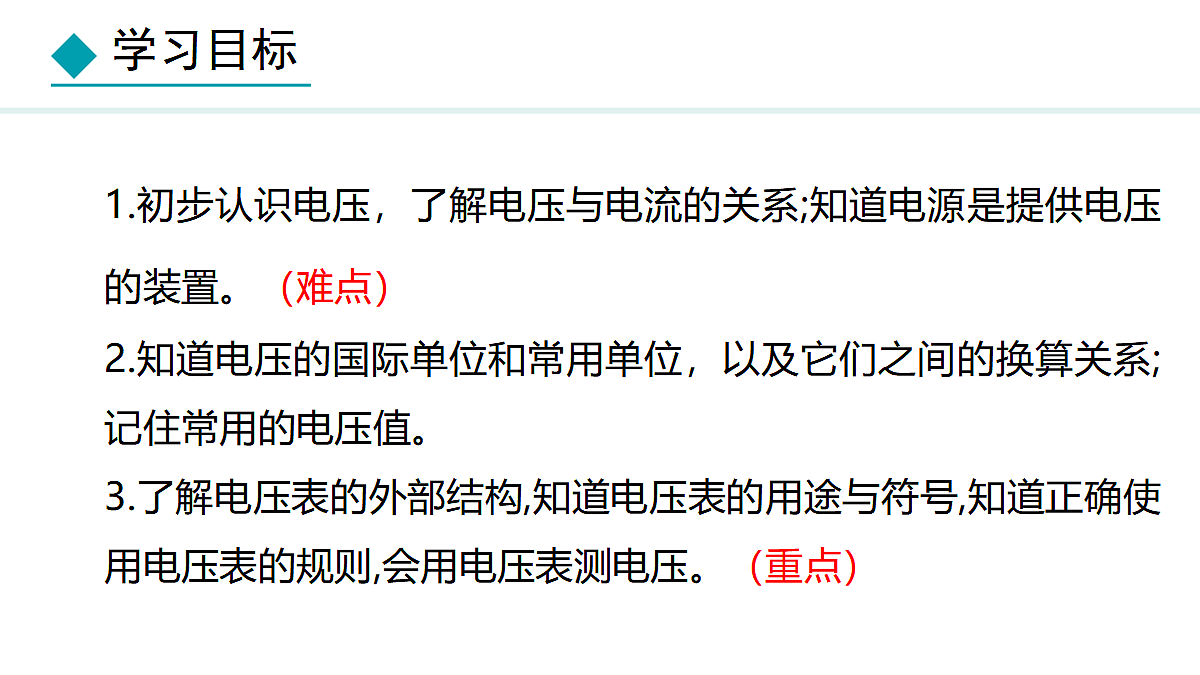

1.初步认识电压，了解电压与电流的关系;知道电源是提供电压的装置。（难点）2.知道电压的国际单位和常用单位，以及它们之间的换算关系;记住常用的电压值。3.了解电压表的外部结构,知道电压表的用途与符号,知道正确使用电压表的规则,会用电压表测电压。（重点）

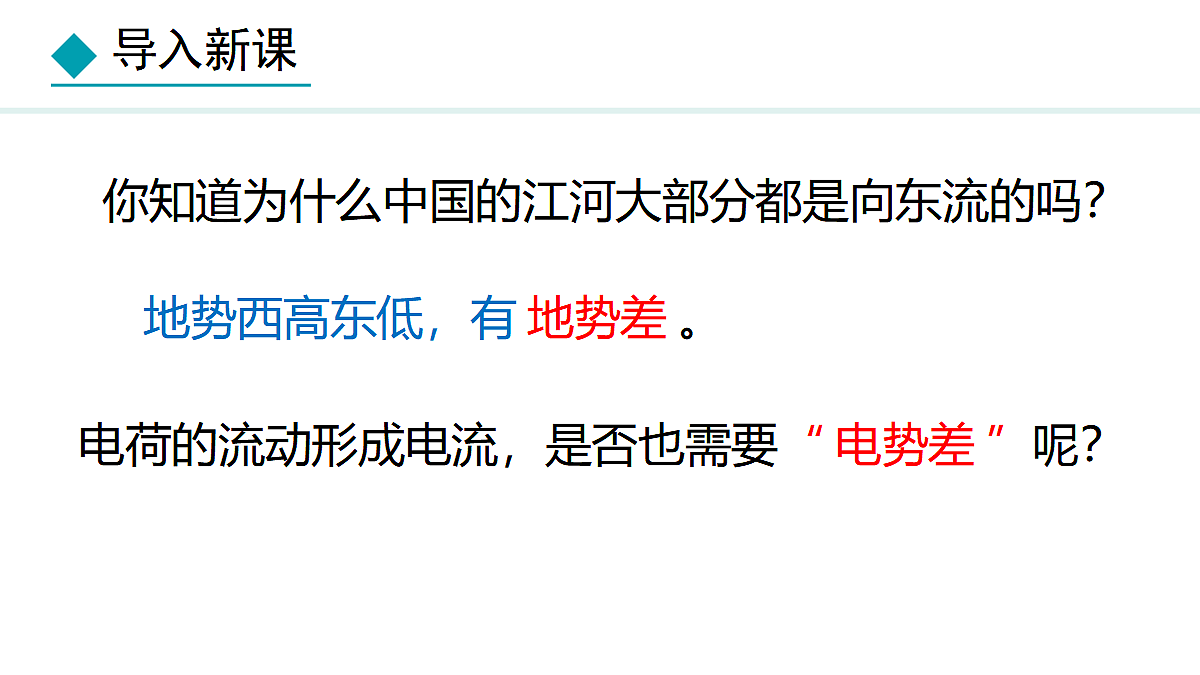

你知道为什么中国的江河大部分都是向东流的吗？
地势西高东低，有 地势差 。
电荷的流动形成电流，是否也需要“ 电势差 ”呢？

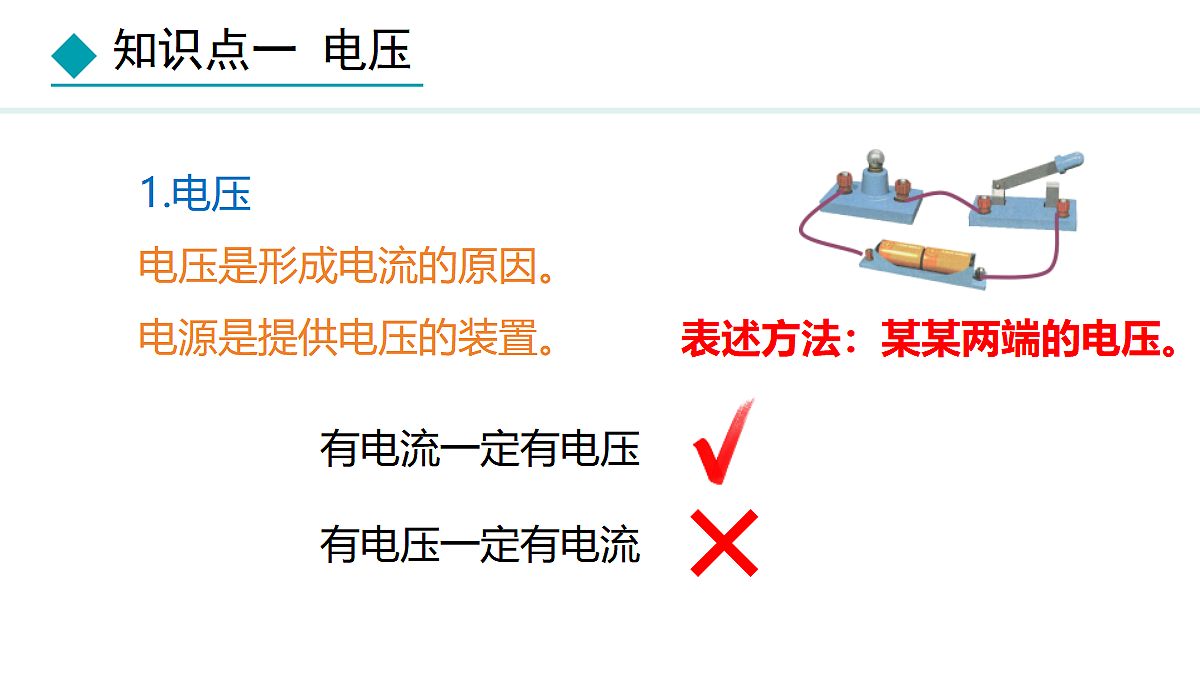

1.电压电压是形成电流的原因。 电源是提供电压的装置。
有电流一定有电压 有电压一定有电流
表述方法：某某两端的电压。

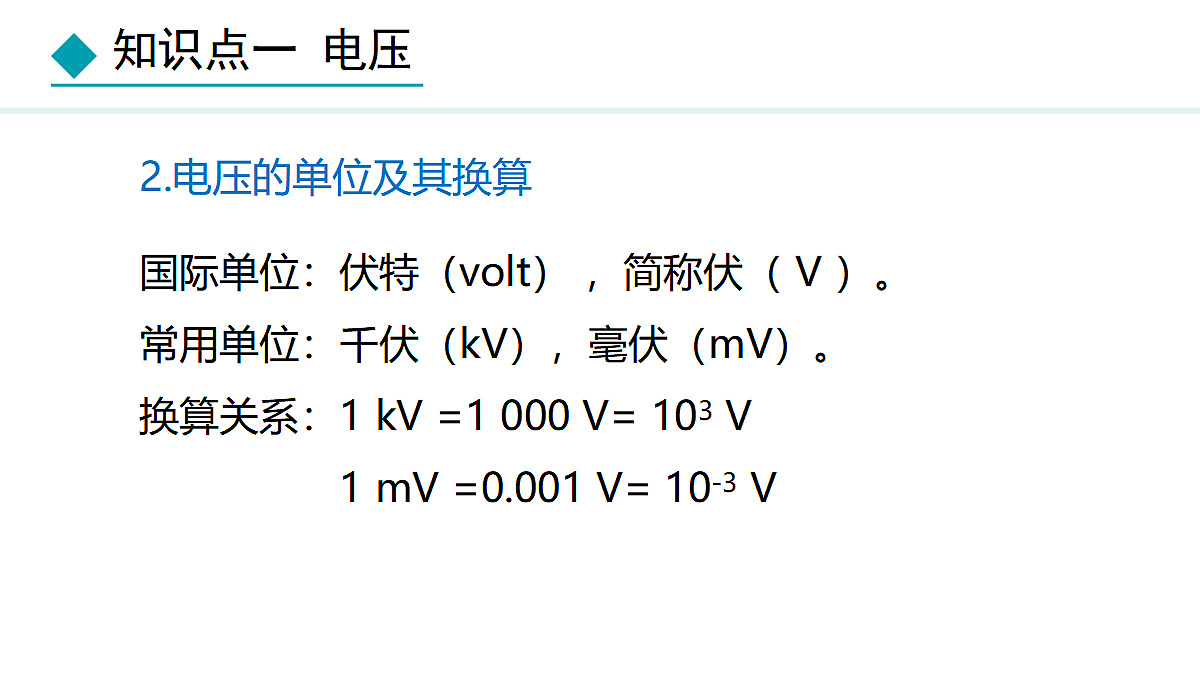

2.电压的单位及其换算
国际单位：伏特（vlt） ，简称伏（ V ）。常用单位：千伏（kV），毫伏（mV）。换算关系：1 kV =1 000 V= 103 V　　　　　1 mV =0.001 V= 10-3 V
无轨电车 550-600V
人体安全电压 不高于36V
【例1】下列有关常见电压值的表述，正确的是（　　） A．一节干电池的电压是2V B．我国家庭电路的电压是110V C．手机电池电压约为3.7V D．电脑USB接口输出电压是220V
【例2】完成下列单位换算。
（1）作用：测量电压的大小。
（2）电路符号： 。
（4） 读数方法：根据接线柱确定 量程 ；根据量程确定 分度值 ；根据 指针位置 读出示数 。
（3）构造：如图所示。
请读出下列电压表的示数。
（1）电压表必须和被测的用电器 联 。（2）电流必须从 接线柱流入，从 接线柱流出。 即“ 正进负出 ”。 （3）被测电压不能超过电压表最大 量程 。
电压表量程的选择： 在无法估测电压大小时可用试触法 确定电压表的量程 。
2.阅读教材“××××型直流电压表使用说明（节选），并填空。
3.设计电路测量电压 （1）画出电路图，连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压，读取数据 。（2）将电压表接在电源两端，接通电路，读取数据。
实验结论： 在只有一个用电器的电路中，用电器两端的电压与电源电压相等 。
4.自制盐水电池在烧杯中加入盐水，将铜片和锌片放入盐水中，这就是一个电池。请试着用的电压表 测量这个自制电池的电压 ，并判断一下哪个 金属片是电池的正极呢 ？
亚历山德罗·福特家伏特在1800年发明了伏打电堆。
【例3】如图所示的电路中，当开关S闭合时，电压表测( ) A.L1 两端的电压 B.L2两端的电压 C.L1 、L2 的总电压 D.电源和 L1 两端的电压
单位：国际单位是伏特（V） 常用单位有毫伏（mV）和千伏（kV）
与被测用电器或电源并联
电流从正接线柱进，从负接线柱出
