高中人教版 (2019)交变电流教学课件ppt

这是一份高中人教版 (2019)交变电流教学课件ppt，共100页。PPT课件主要包含了交变电流的产生，思考与讨论，-Em，-Im，交流发电机等内容，欢迎下载使用。

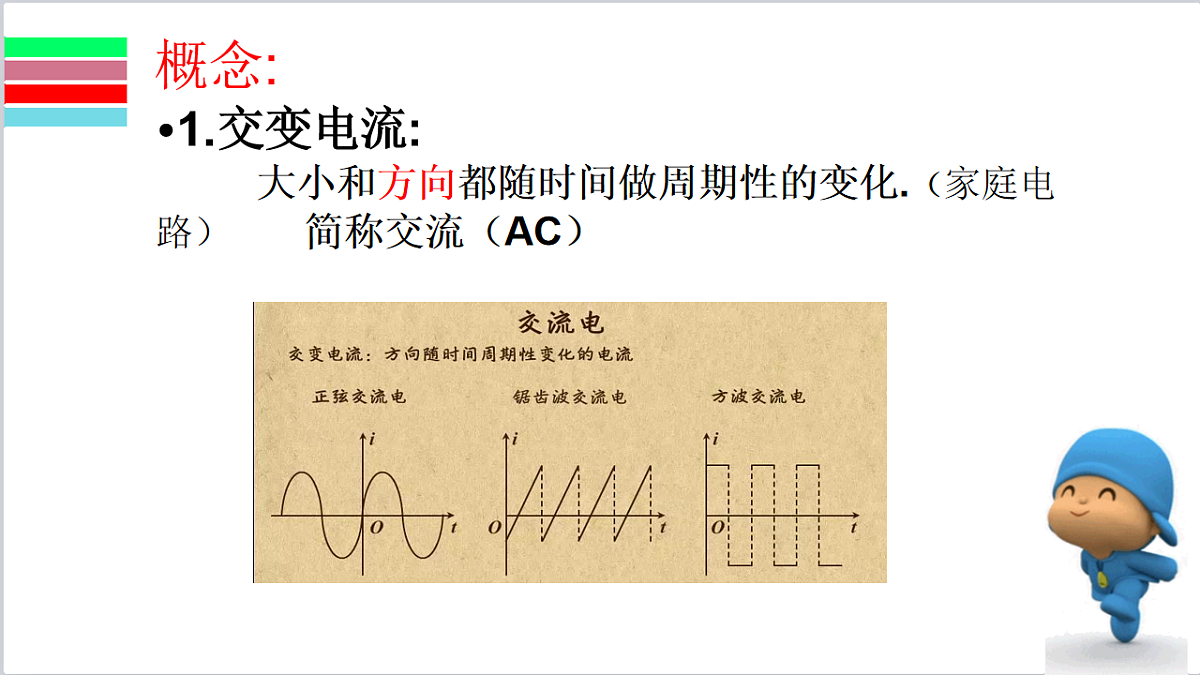

1.交变电流: 大小和方向都随时间做周期性的变化.（家庭电路） 简称交流（AC）

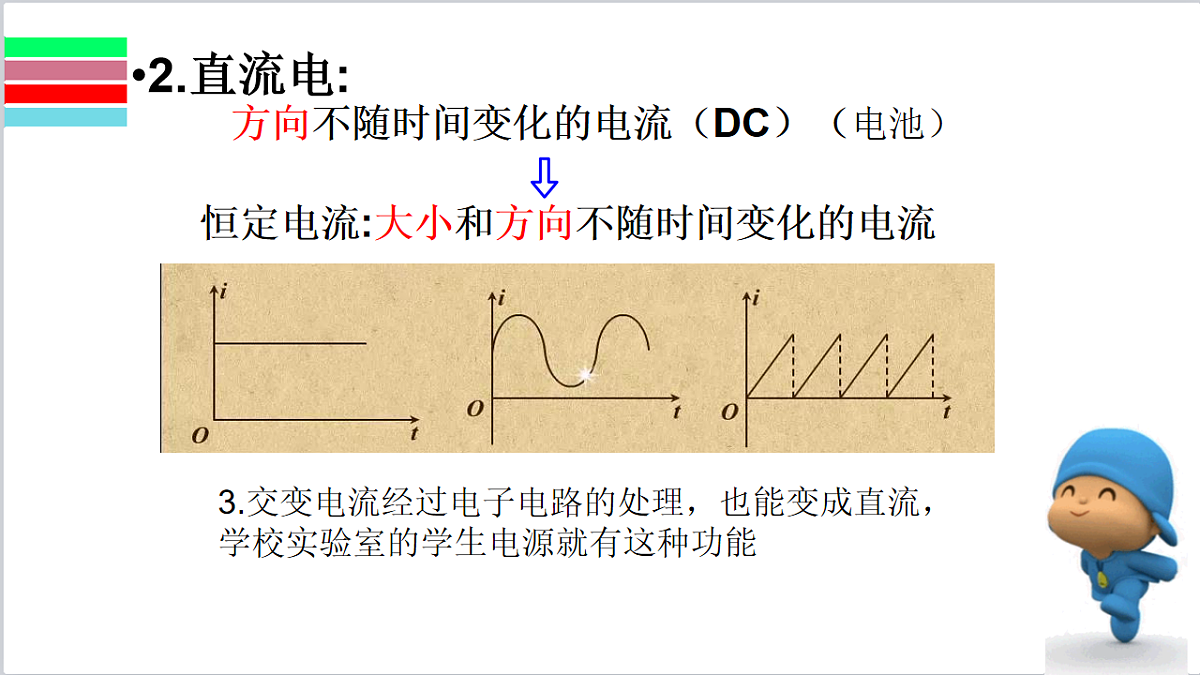

2.直流电: 方向不随时间变化的电流（DC）（电池）
恒定电流:大小和方向不随时间变化的电流
3.交变电流经过电子电路的处理，也能变成直流，学校实验室的学生电源就有这种功能
观察下列几个电流与时间的图象,判断哪些是交变电流

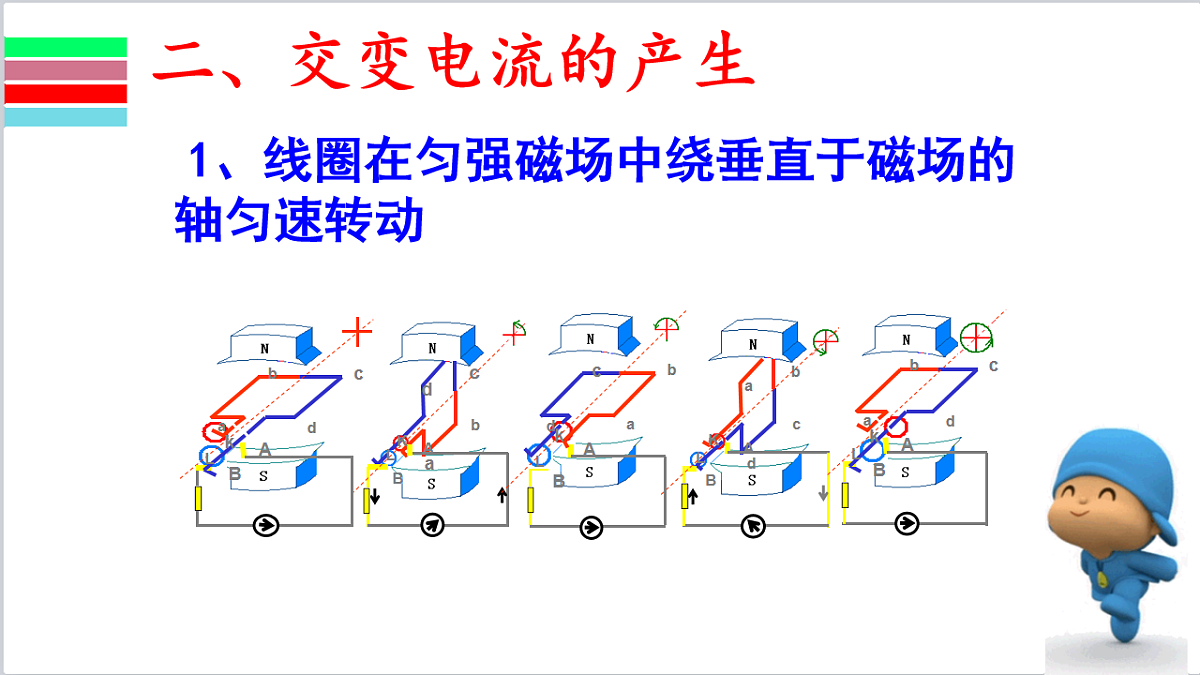

1、线圈在匀强磁场中绕垂直于磁场的轴匀速转动

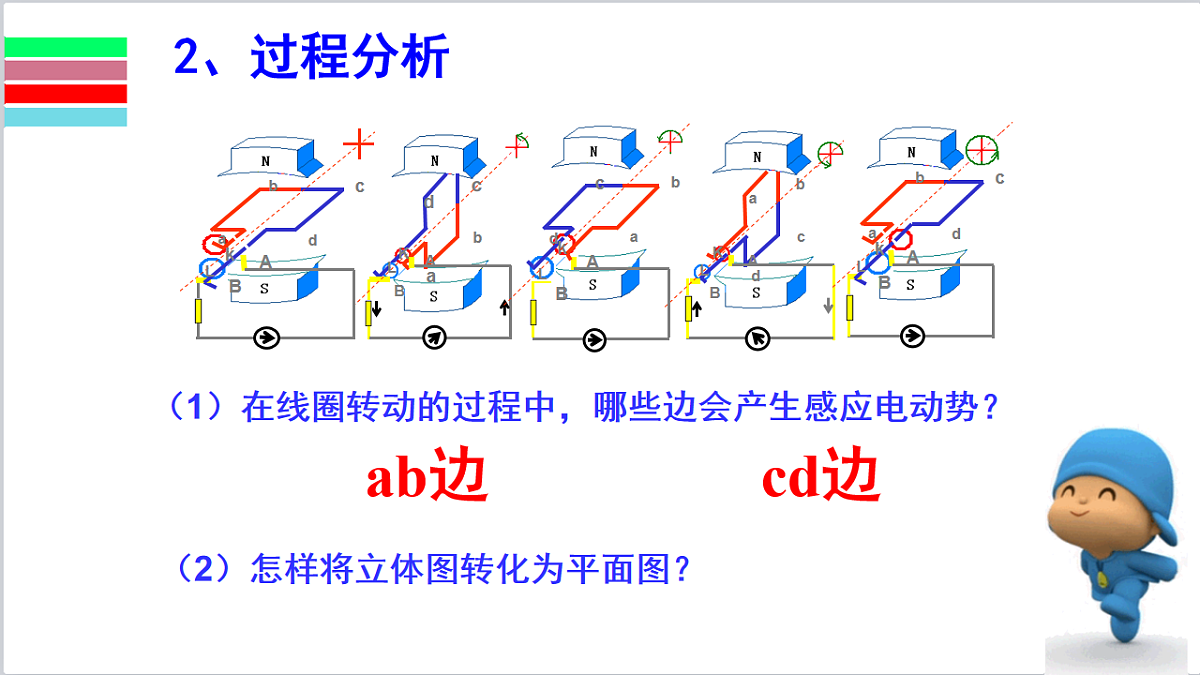

（1）在线圈转动的过程中，哪些边会产生感应电动势？
ab边 cd边
（2）怎样将立体图转化为平面图？
垂直磁场方向的平面叫做中性面。
线圈与磁场平行时，Φ最小，但线圈中的电动势最大
线圈转动一周，多少次经过中性面?电流方向改变多少次?
三、交变电流的变化规律
e为电动势在时刻t的瞬时值，Em为电动势的最大值（峰值） Em =NΦm ω
1、电动势按正弦规律变化
2、电流按正弦规律变化
3、电压按正弦规律变化
成立条件：转轴垂直匀强磁场，经中性面时开始计时
作图时规定感应电动势正方向为abcda
作图时规定感应电流正方向为dcbad
思考：线圈在什么位置电流方向会发生改变？
２、交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速旋转时，线圈中就产生　　　　　 ．
１、交变电流：　　　和都随时间做 的电流叫做交变电流．电压和电流随时间按　变化的交流电叫正弦交流电
３、当线圈平面垂直于磁感线时，线圈各边都不切割磁感线，线圈中没有感应电流，这样的位置叫做　　　　．线圈平面每经过中性面一次，感应电流方向就改变一次，因此线圈转动一周，感应电流方向改变　　　　．
４、线圈从中性面开始转动，角速度是ω，线圈中的感应电动势的峰值是Em，那么在任一时刻t感应电动势的瞬时值e为　　　　　　．若电路总电阻为Ｒ，则感应电流的瞬时值Ｉ为　 　　　 ．
i=(Em/R)·sinωt

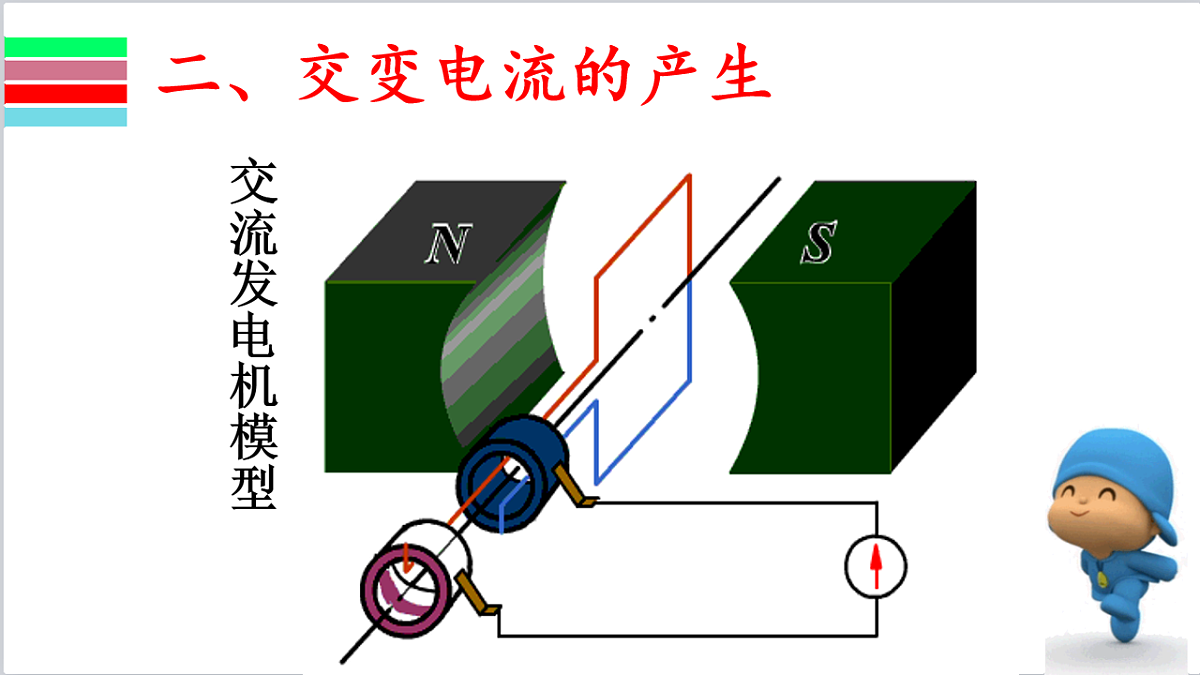

交流发电机有两种，即　　　　　　、　　　　．其中转动的部分叫　　　，不动的部分叫　　　．发电机转子是由　　　　、　　　　　或其它动力机带动
