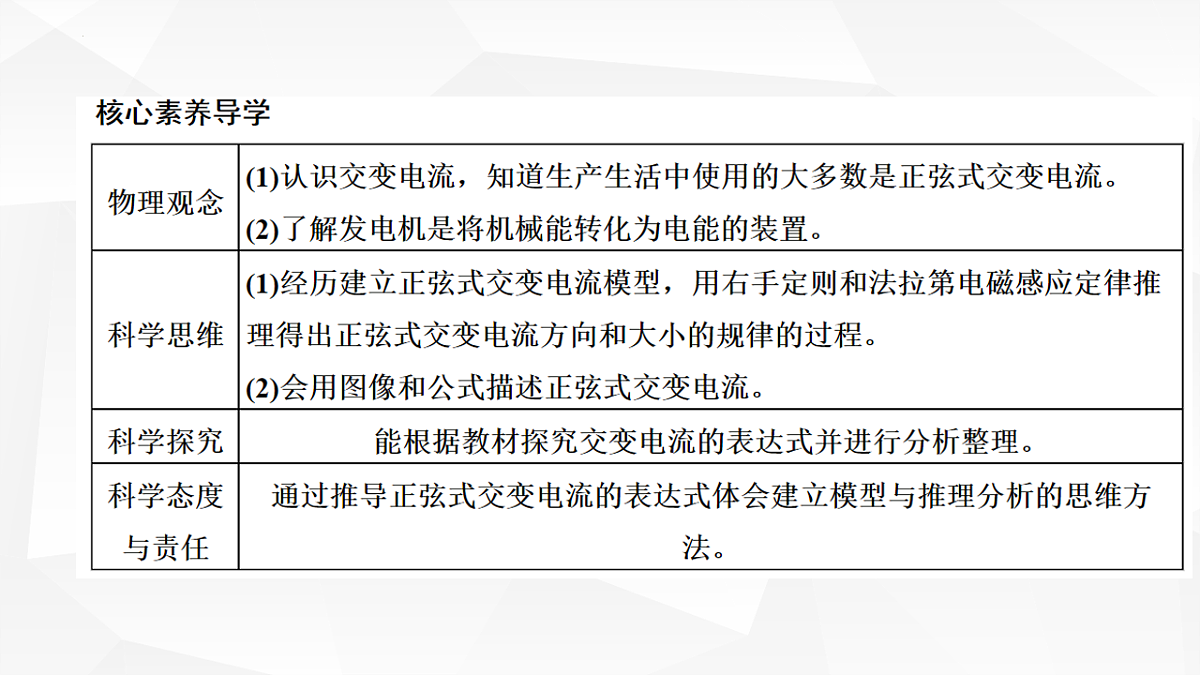

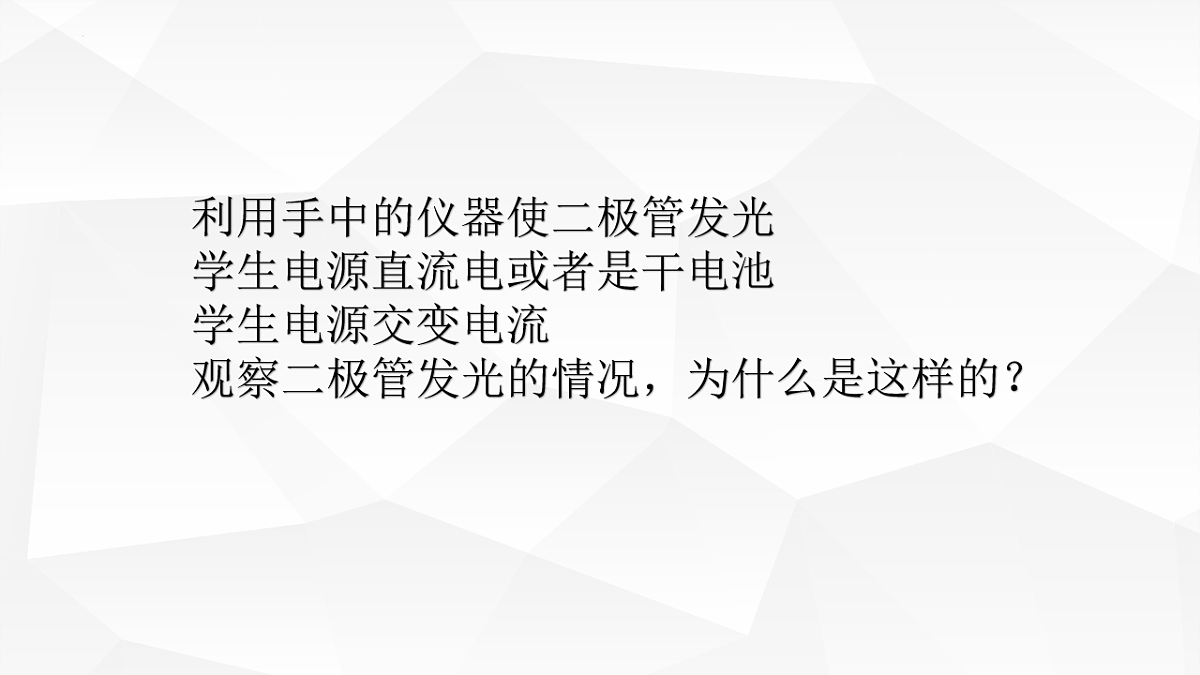

利用手中的仪器使二极管发光学生电源直流电或者是干电池学生电源交变电流观察二极管发光的情况，为什么是这样的？

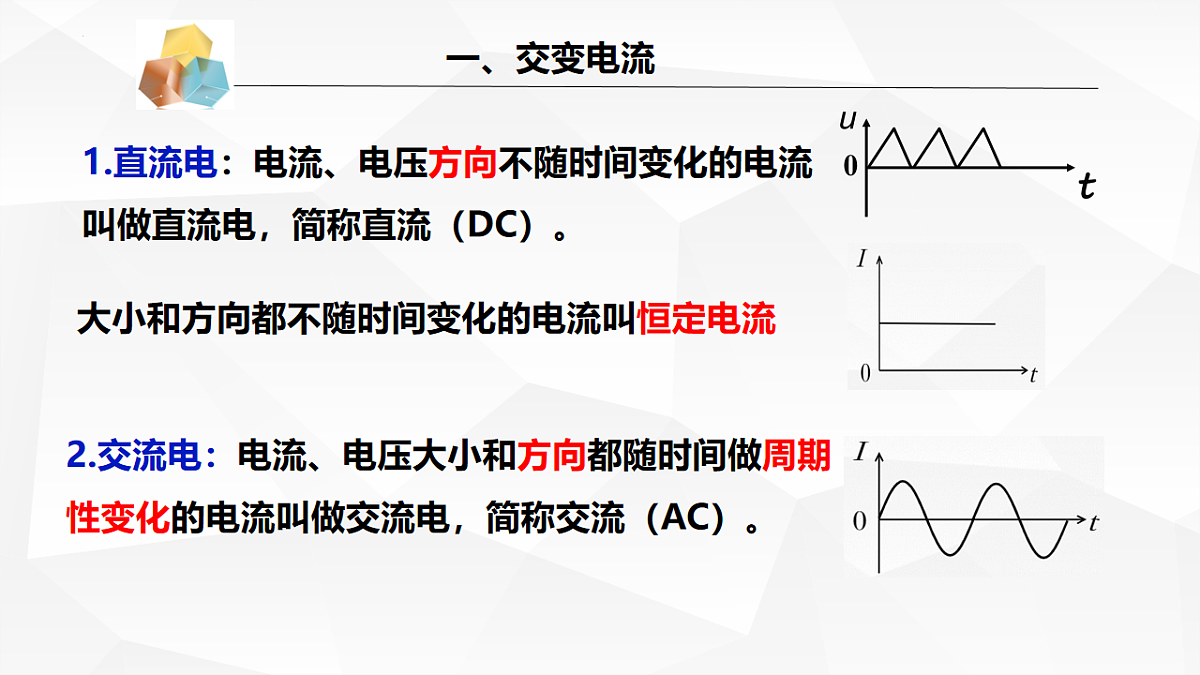

1.直流电：电流、电压方向不随时间变化的电流叫做直流电，简称直流（DC）。
大小和方向都不随时间变化的电流叫恒定电流

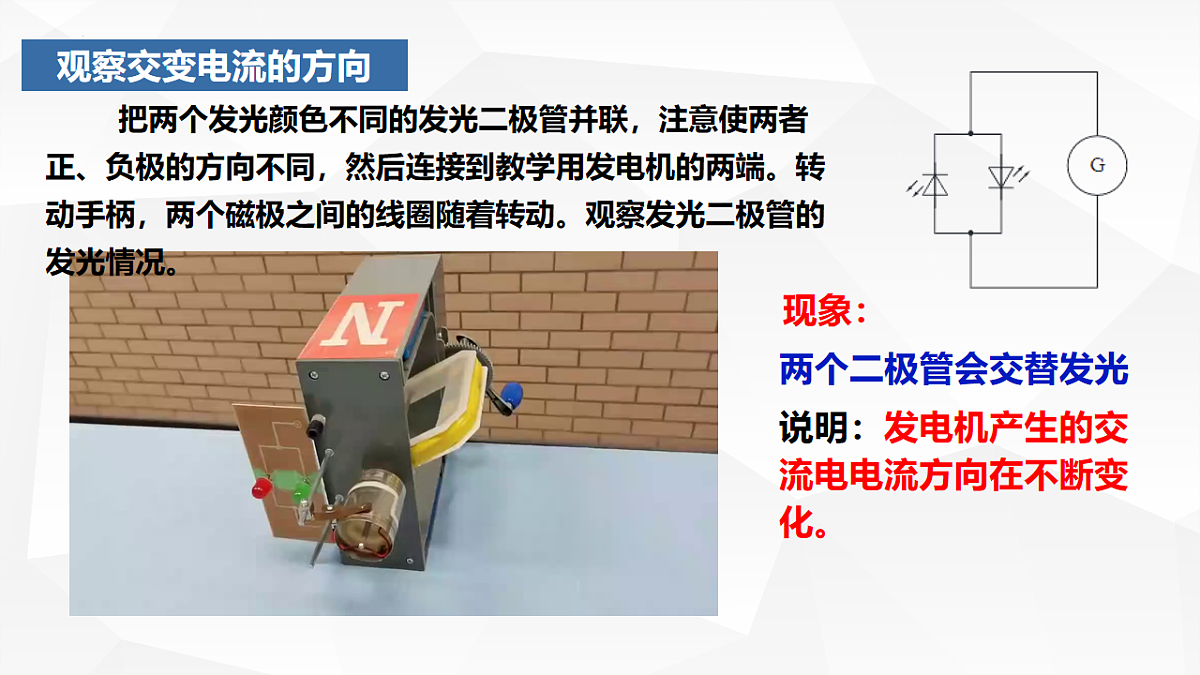

把两个发光颜色不同的发光二极管并联，注意使两者正、负极的方向不同，然后连接到教学用发电机的两端。转动手柄，两个磁极之间的线圈随着转动。观察发光二极管的发光情况。
说明：发电机产生的交流电电流方向在不断变化。

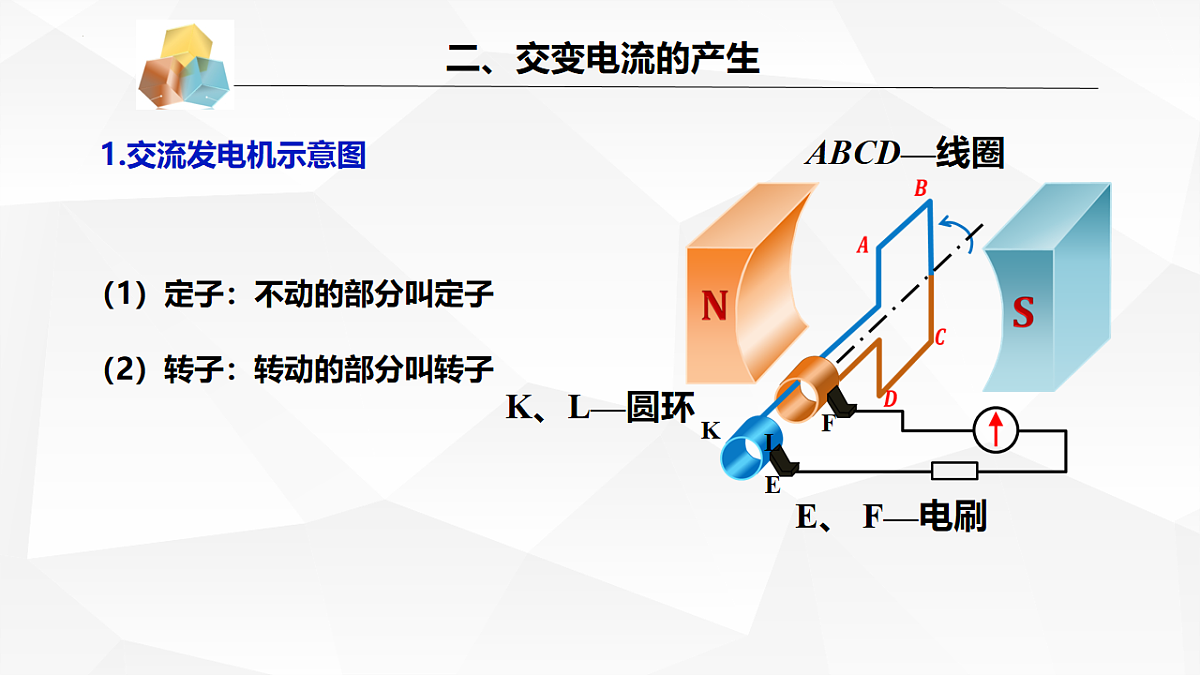

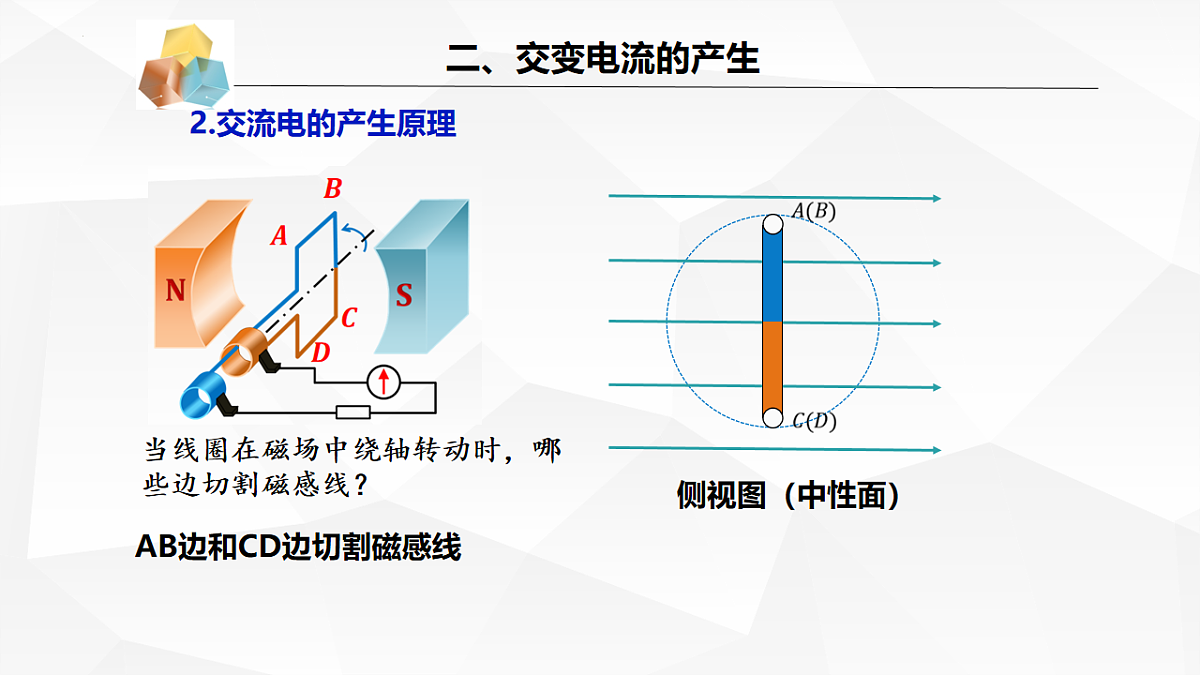

AB边和CD边切割磁感线
当线圈在磁场中绕轴转动时，哪些边切割磁感线？
4.画一画感应电流的大致随时间变化的图像

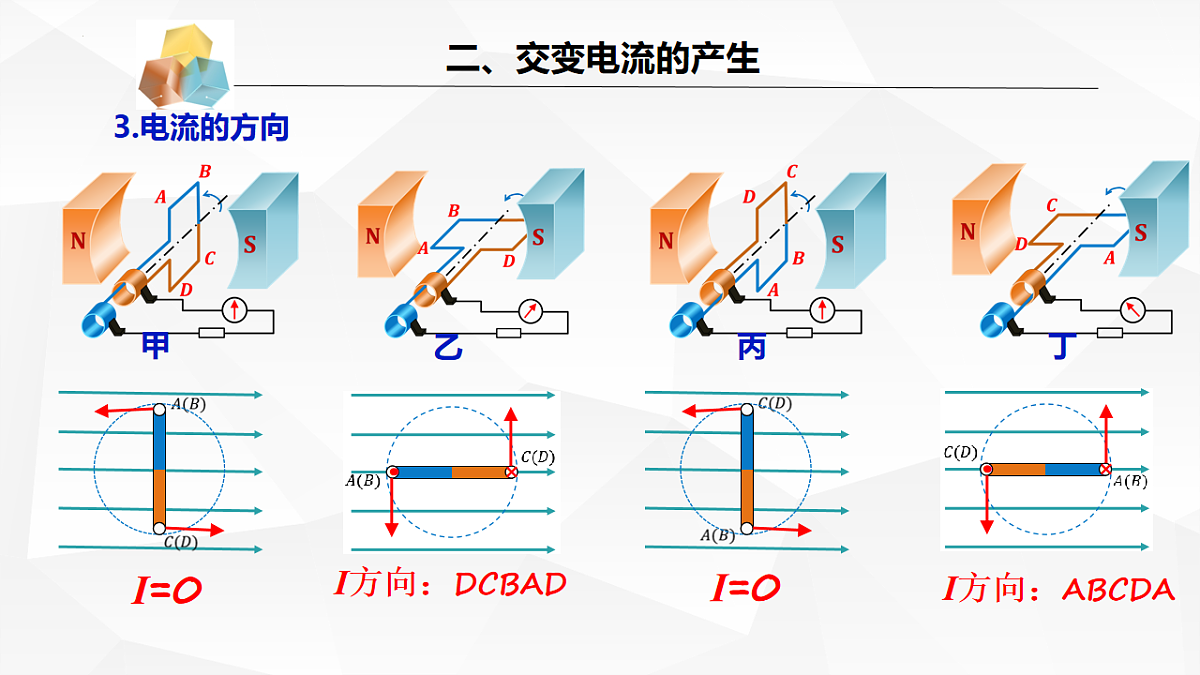

规定一个正方向，画出线圈在甲乙丙丁四个不同位置时对应电流的大小，大致画出电流的变化图像，看看图像的形状，猜测一下可能是什么的函数图像？
演示：交变电流的变化图像
交变电流的变化情况(从中性面开始计时)
★重要结论：线圈每经过中性面一次，交流电方向改变一次，线圈每转动一周，两次经过中性面，交流电的方向改变两次。
三、交变电流的变化规律
线圈处在磁感应强度是B 的匀强磁场中，AB、CD宽L1，AD、BC长L2 ，线圈平面从中性面沿逆时针方向开始转动，角速度是ω．经过时间t，推导此时线圈中产生瞬时感应电动势.
1.线圈与中性面的夹角是多少？
2.AB边的速度多大？
3.AB边速度方向与磁场方向夹角是多大？
4.AB边中的感应电动势多大？
5.线圈中的感应电动势多大？
AB、CD等效为两个串联的电源
6.以线圈经过中性面开始计时，在时刻 t 线圈中的感应电动势（AB和CD边切割磁感线 ）
思考与讨论： 由中性面计时，此时线圈电动势多大？转至与中性面垂直，此时线圈的电动势多大？
----为电动势的最大值（峰值）
----为电动势瞬时值
从中性面计时开始，e为电动势在时刻t的瞬时值，Em为电动势的最大值。
如果线圈匝数为N，则Em＝NωBS。
u ＝ Umsin ωt i ＝ Imsin ωt
其中Um 、 Im分别叫电压和电流的最大值，也叫峰值。
8.交变电流的变化规律图像
（多选）图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示。以下判断正确的是（　 　）A．交变电流的最大值为10√2VB．t=0.01 s时线圈位于中性面C．t=0.01 s时线圈平面与磁场方向平行D．t=0.02 s时穿过线圈的磁通量最大
请大家课下思考一下生活中那些地方用的是正弦交变电流，并观察柴油发电机的构造。
课堂小结：（1）直流电和交流电的定义和区别（2）正弦交变电流的方向（3）正弦交变电流的大小
