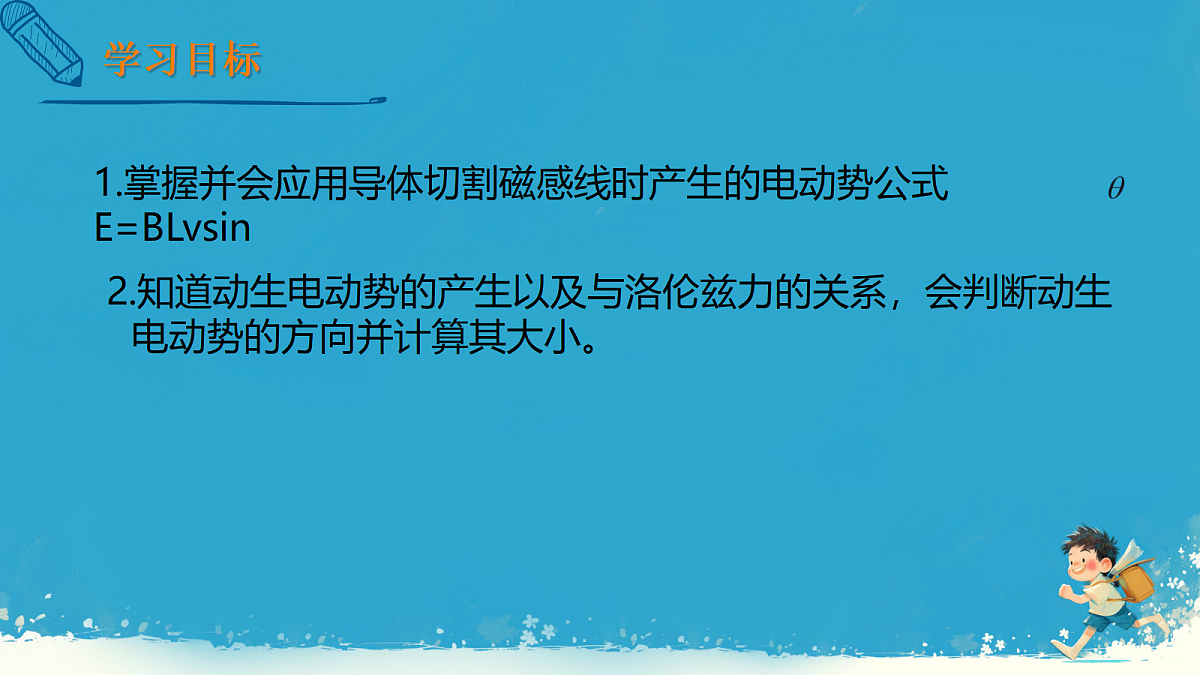

1.掌握并会应用导体切割磁感线时产生的电动势公式E=BLvsin
2.知道动生电动势的产生以及与洛伦兹力的关系，会判断动生 电动势的方向并计算其大小。

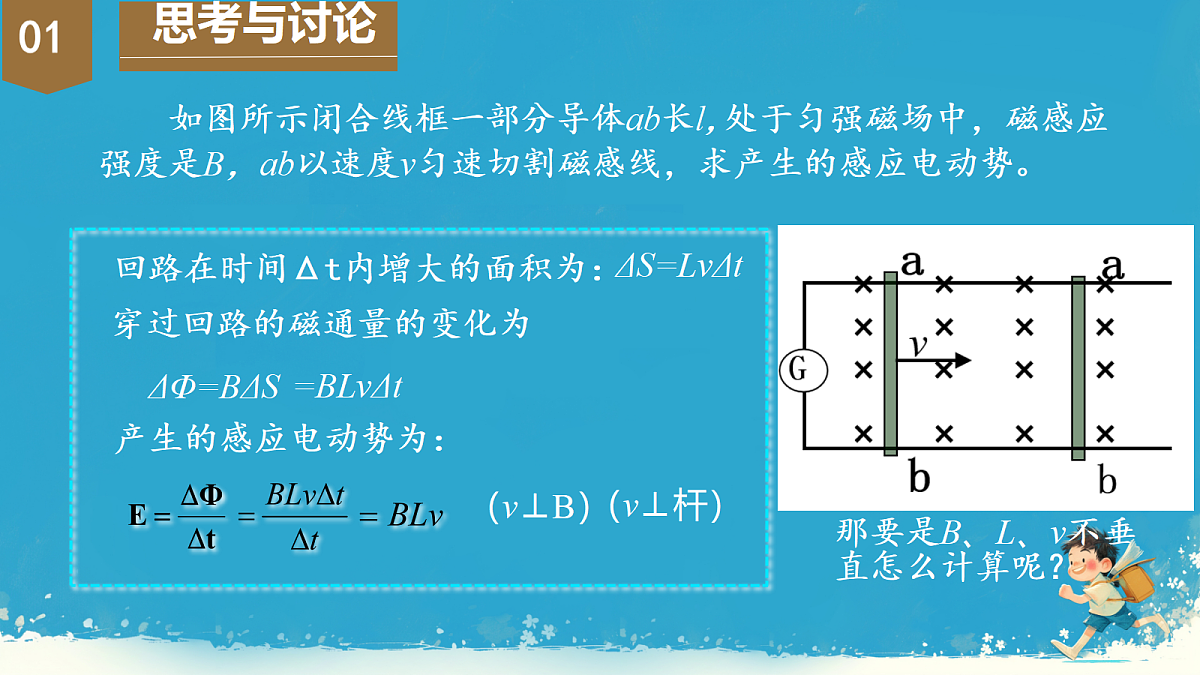

如图所示闭合线框一部分导体ab长l,处于匀强磁场中，磁感应强度是B，ab以速度v匀速切割磁感线，求产生的感应电动势。
回路在时间Δt内增大的面积为：
穿过回路的磁通量的变化为
那要是B、L、v不垂直怎么计算呢？

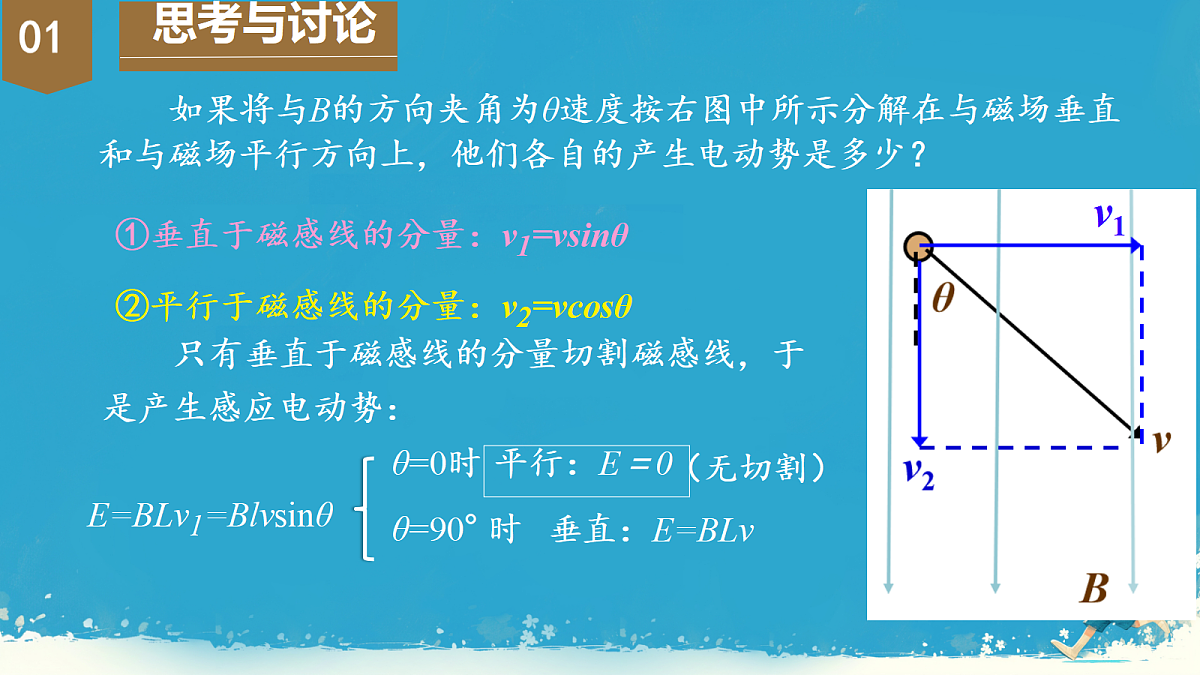

如果将与B的方向夹角为θ速度按右图中所示分解在与磁场垂直和与磁场平行方向上，他们各自的产生电动势是多少？
①垂直于磁感线的分量：v1=vsinθ
②平行于磁感线的分量：v2=vcsθ
只有垂直于磁感线的分量切割磁感线，于是产生感应电动势：
E=BLv1=Blvsinθ
③若v//B，则E=0

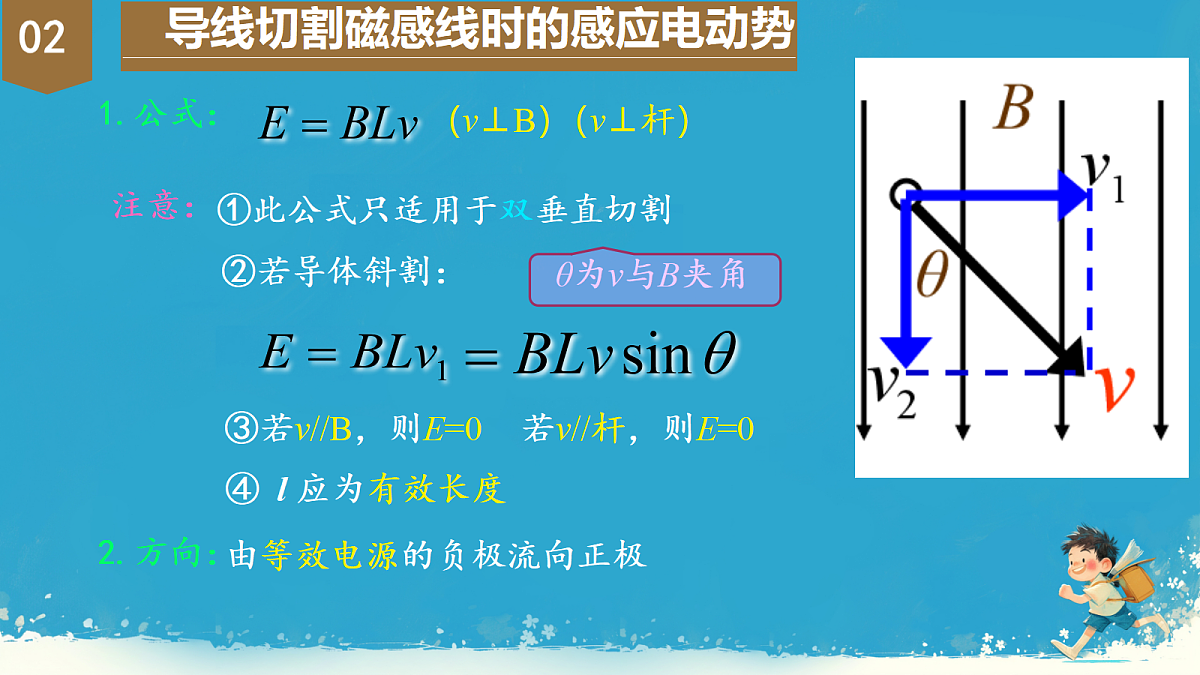

①此公式只适用于双垂直切割
由等效电源的负极流向正极

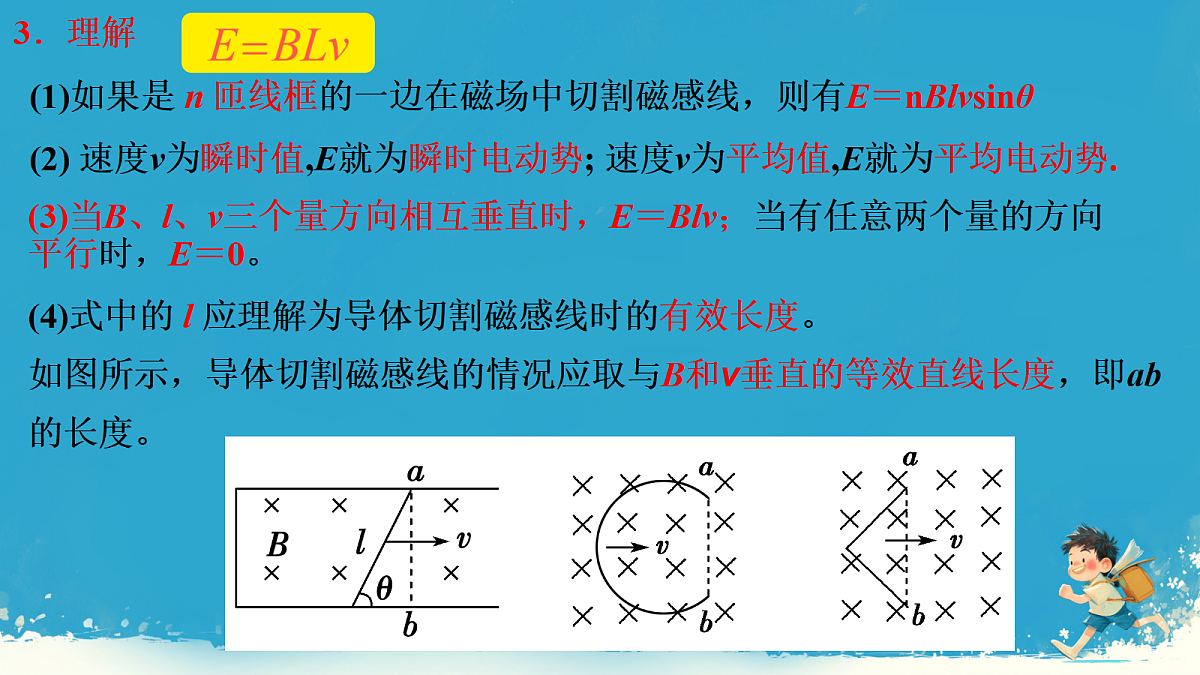

(1)如果是 n 匝线框的一边在磁场中切割磁感线，则有E＝nBlvsinθ
(2) 速度v为瞬时值,E就为瞬时电动势; 速度v为平均值,E就为平均电动势.
(3)当B、l、v三个量方向相互垂直时，E＝Blv；当有任意两个量的方向 平行时，E＝0。
l 为切割磁感线的有效长度
l ：导线垂直于运动方向上的投影。
【例题】如图所示，水平放置的两平行金属导轨相距L＝0.50 m，左端接一电阻R＝0.20 Ω，磁感应强度B＝0.40 T 的匀强磁场方向垂直于导轨平面向下，导体棒ac垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计。当ac棒以v＝4.0 m/s的速度水平向右匀速滑动时，求：
（1）ac棒中感应电动势的大小；
（2）回路中感应电流的大小；
（3）维持ac棒做匀速运动的水平外力的大小和方向。
× × × × × × × × × × × × × × ×
如图所示，导体棒长为L，磁感应强度为B,垂直于纸面向里。以O为圆心转动，角速度ω，求 E 。
由于棒上各点的速度随着距离O点的距离均匀变化，所以可以用O、A两点的平均速度代替棒运动的速度求解。
× × × × × × × × × ×
5.线圈绕垂直于磁场的轴转动，线圈匝数n，求E 。
（1）线圈处于如图所示位置
（2）当线圈转过θ 时，电动势
（3）线圈以图示情形运动时
线圈以此位置为初始位置，经过时间t,转过角度ωt时：
①适用于线圈绕垂直于磁场的轴的转动，与轴的位置无关。
③线圈从平行于磁场的位置开始计时
①导体棒以v1向右运动，洛伦兹力F1什么方向？
②正电荷向什么方向运动？
③以v2向上运动，受不受洛伦兹力？
为讨论方便设自由电荷为正电荷
正电荷除了向右运动，还要向上运动
受洛伦兹力 F2=qv2B，向左
④F1、F2各做什么功？
F1做正功、F2做负功，
