物理选择性必修 第二册电磁振荡教学课件ppt

这是一份物理选择性必修 第二册电磁振荡教学课件ppt，共17页。PPT课件主要包含了振荡电流，振荡电路，LC振荡电路，电路图，电磁振荡的产生，课堂总结等内容，欢迎下载使用。

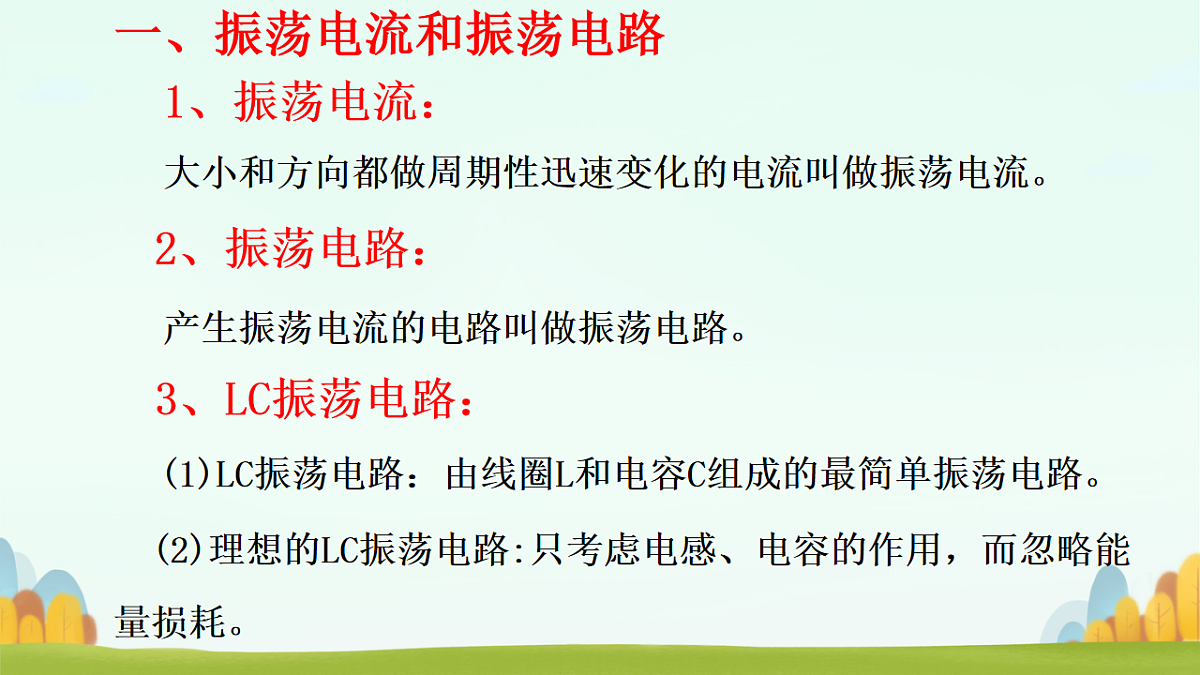

大小和方向都做周期性迅速变化的电流叫做振荡电流。
产生振荡电流的电路叫做振荡电路。
(2)理想的LC振荡电路:只考虑电感、电容的作用，而忽略能量损耗。

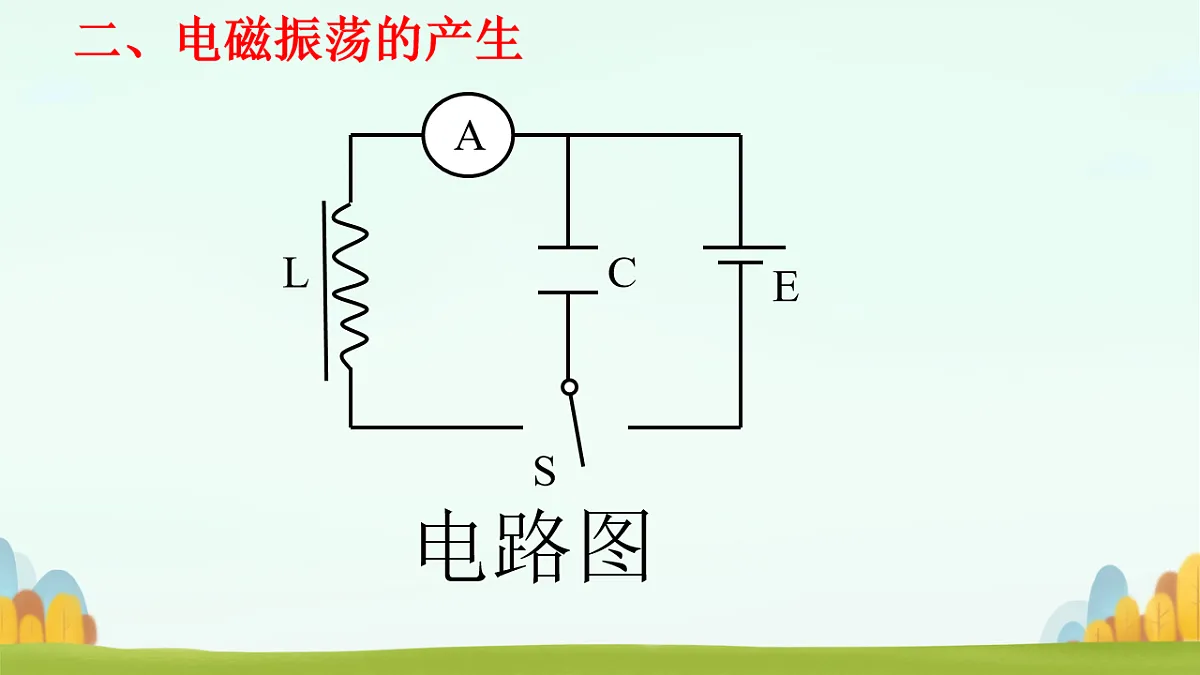

(1)LC振荡电路：由线圈L和电容C组成的最简单振荡电路。
一、振荡电流和振荡电路
（3）能量变化：电场能与磁场能交替转化； 能量守恒＝电场能＋磁场能=恒量

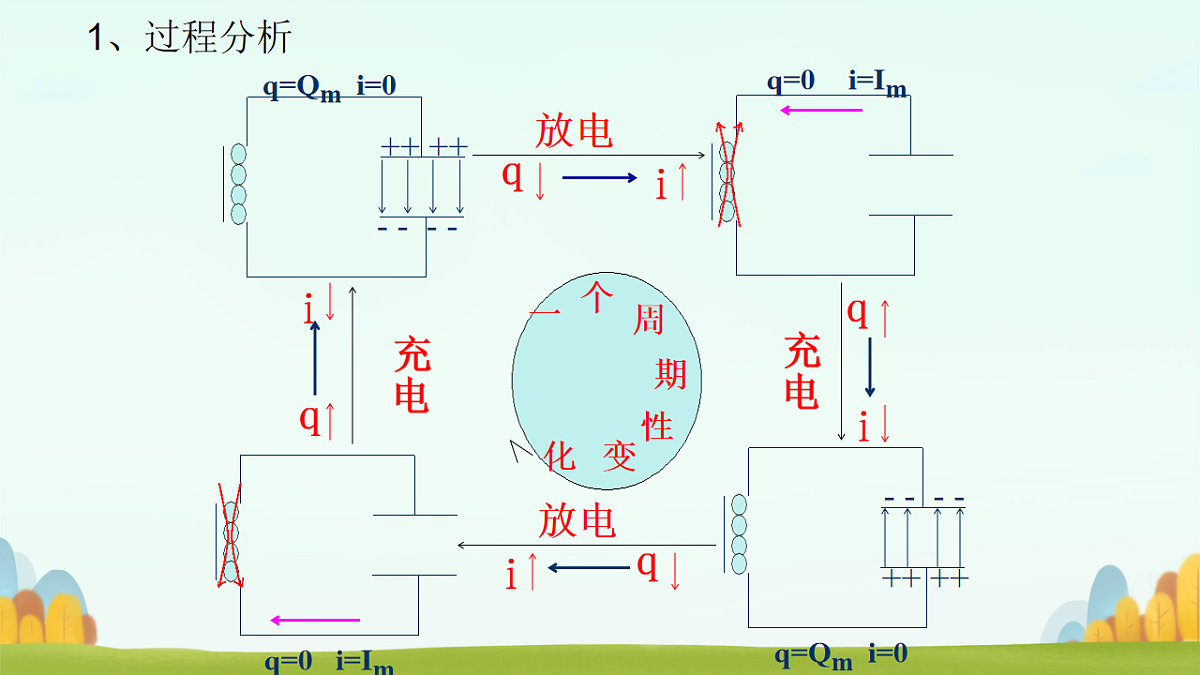

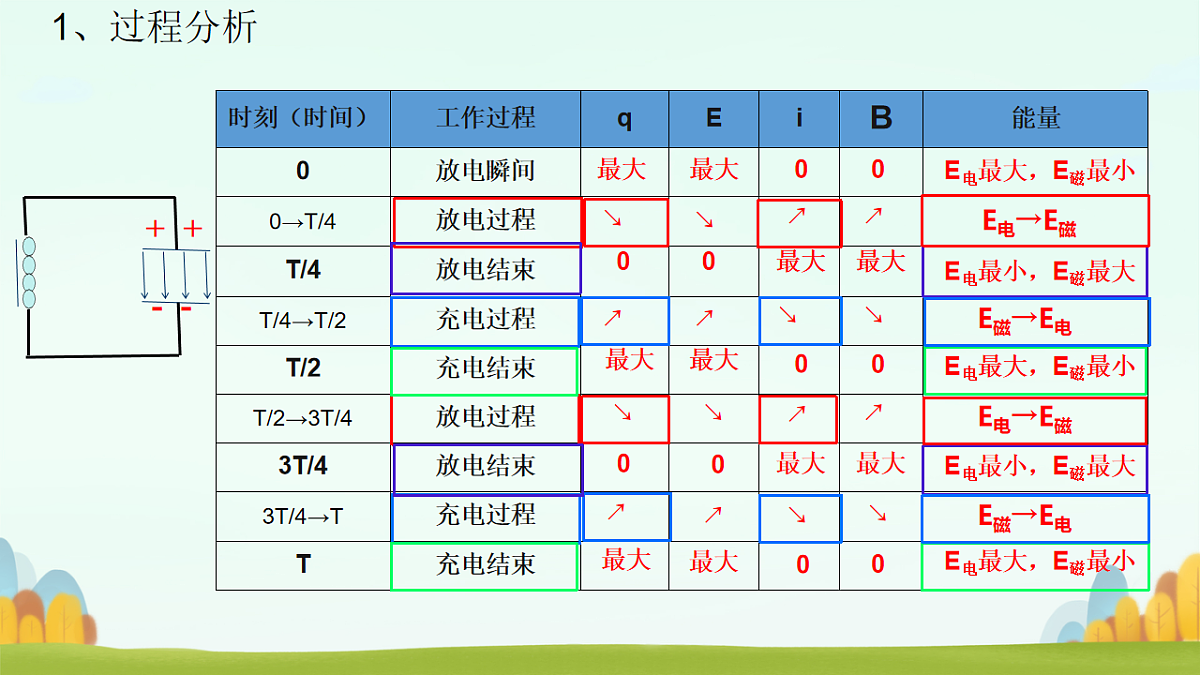

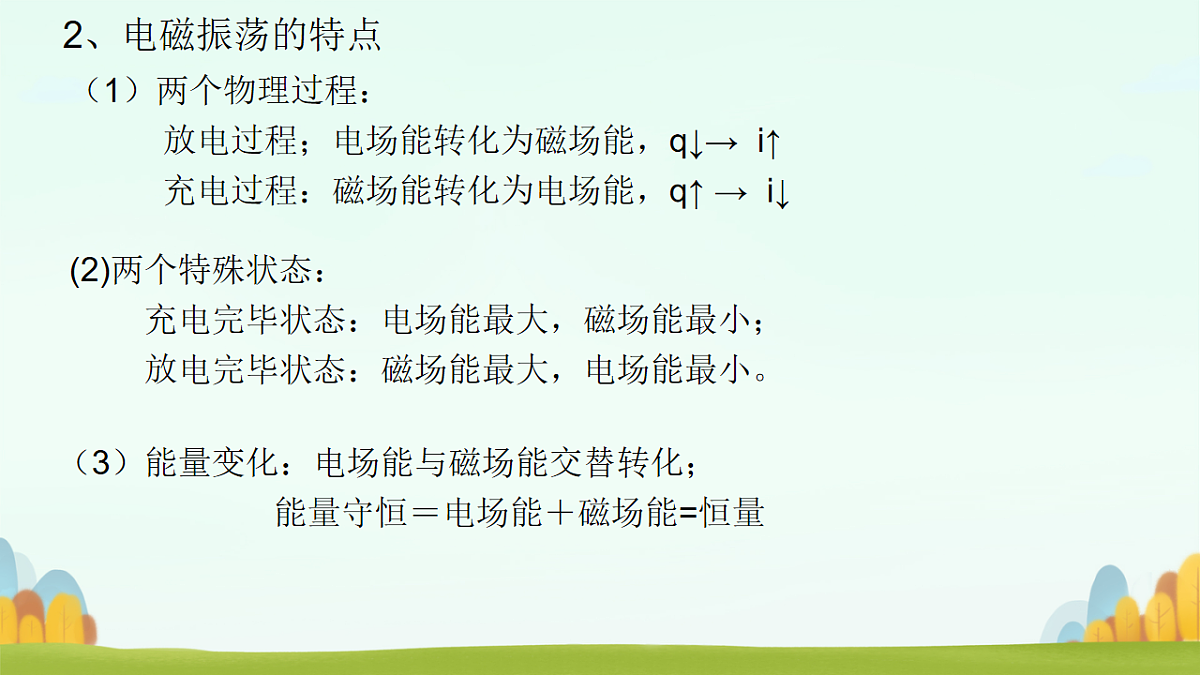

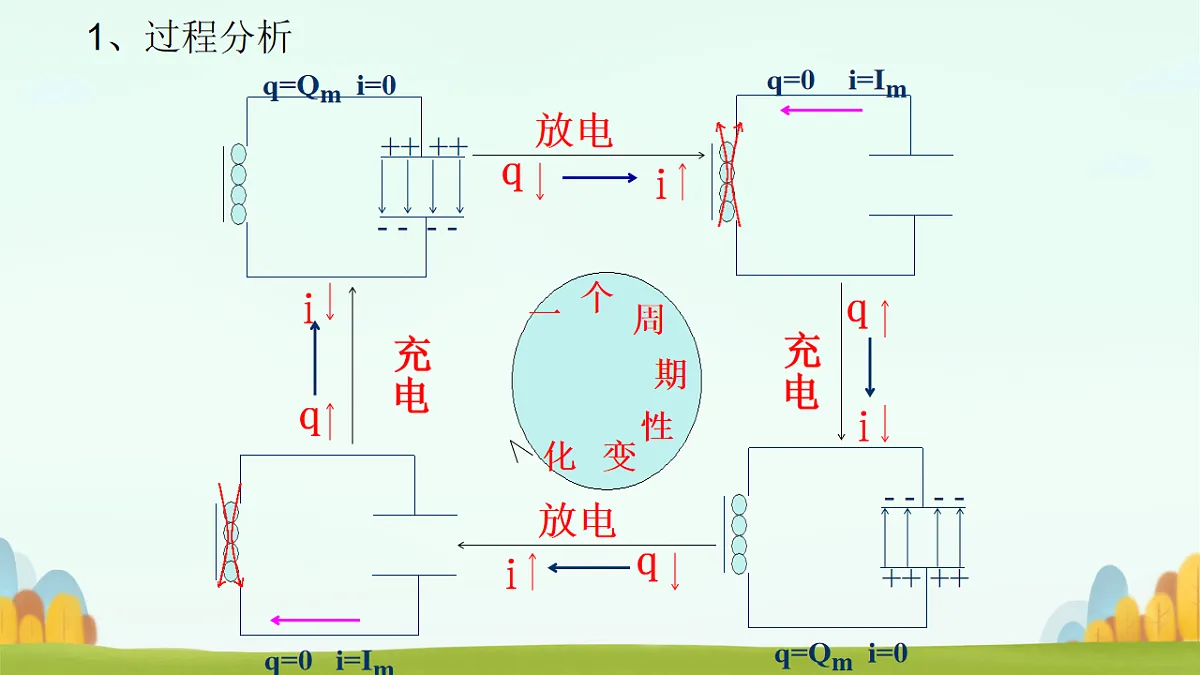

（1）两个物理过程： 放电过程；电场能转化为磁场能，q↓→ i↑ 充电过程：磁场能转化为电场能，q↑ → i↓
(2)两个特殊状态： 充电完毕状态：电场能最大，磁场能最小； 放电完毕状态：磁场能最大，电场能最小。

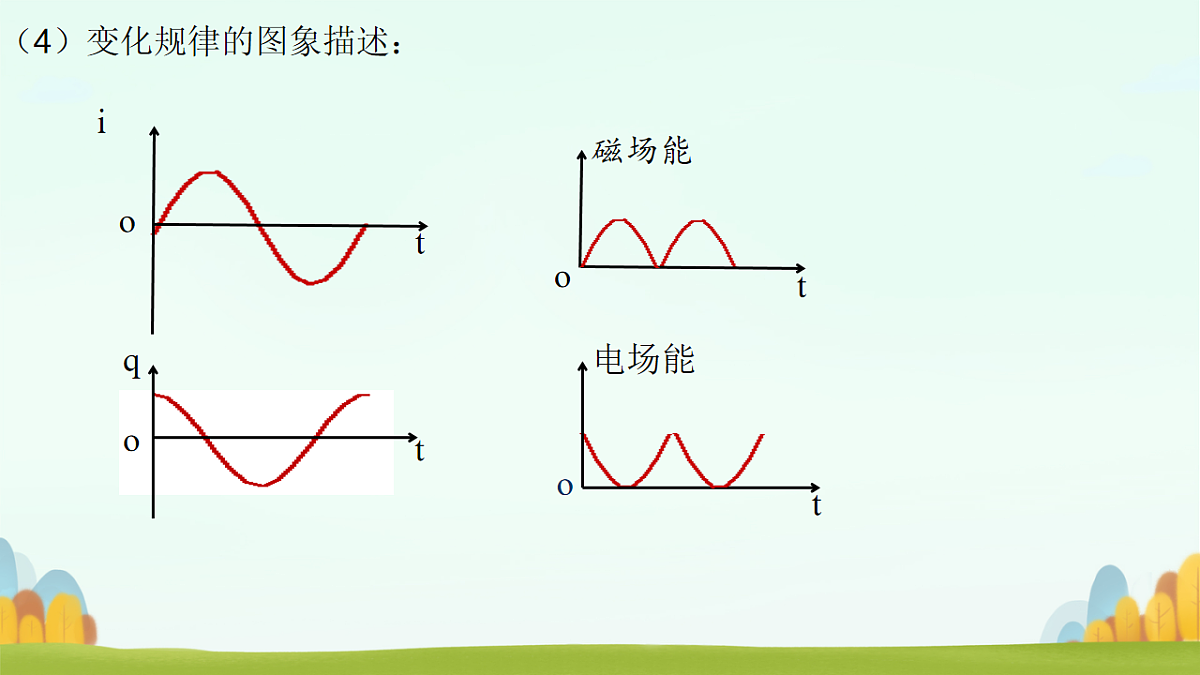

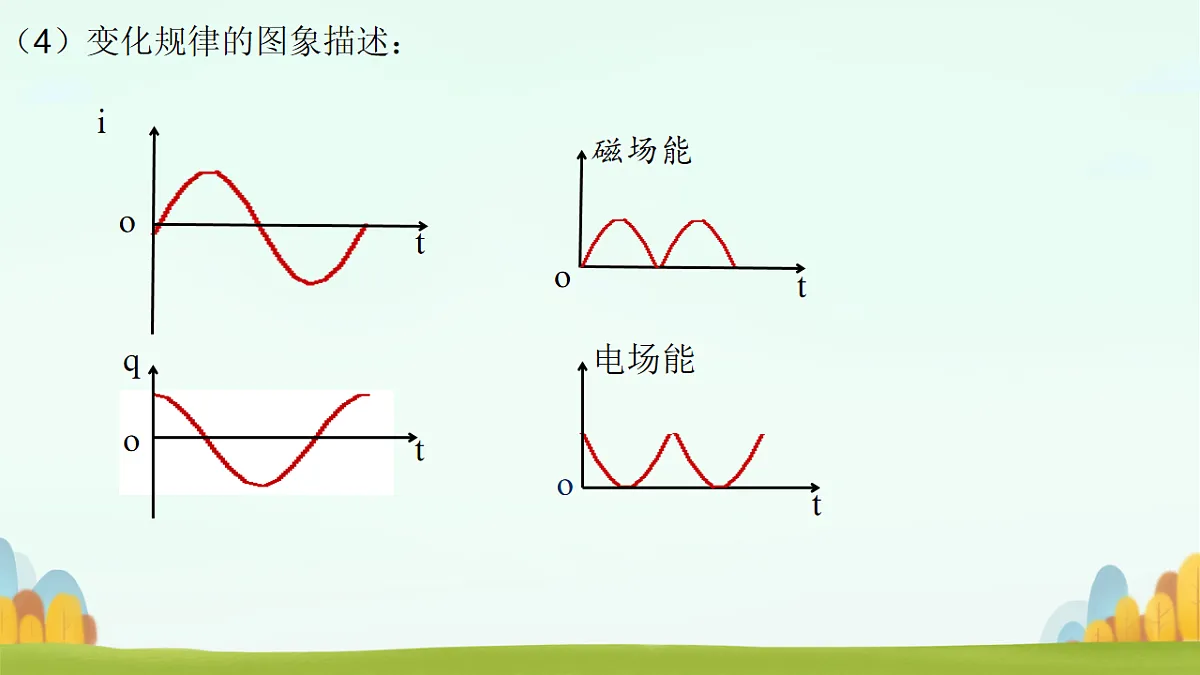

（4）变化规律的图象描述：
3、电磁振荡：在振荡电路里产生振荡电流的过程中，电容器极板上的电荷，通过线圈的电流，以及跟电流和电荷相联系的磁场能和电场能都发生周期性变化的现象，叫做电磁振荡。
1．无阻尼振荡：在电磁振荡中，如果没有能量损失，振荡电流的振幅保持不变，这种振荡叫做无阻尼振荡，也叫做等幅振荡。
2．阻尼振荡：任何电磁振荡电路中，总存在能量损耗，使振荡电流的振幅逐渐减小，这种振荡叫做阻尼振荡，或叫做减幅振荡。
二、阻尼振荡和无阻尼振荡
问题：什么是电磁振荡的周期和频率？它与什么因素有关？
三、电磁振荡的周期和频率
周期:　电磁振荡完成一次周期性变化需要的时间。频率:一秒钟内完成的周期性变化的次数叫频率。
周期T 和频率f 跟自感系数L和电容C的关系是：
