人教版 (2019)选择性必修 第二册电磁振荡教学课件ppt

这是一份人教版 (2019)选择性必修 第二册电磁振荡教学课件ppt，共15页。PPT课件主要包含了振荡电流，电磁振荡的产生，振荡电路，LC振荡电路，电磁振荡过程分析，电磁振荡的充放电过程，正向放电，正向充电，反向放电，反向充电等内容，欢迎下载使用。

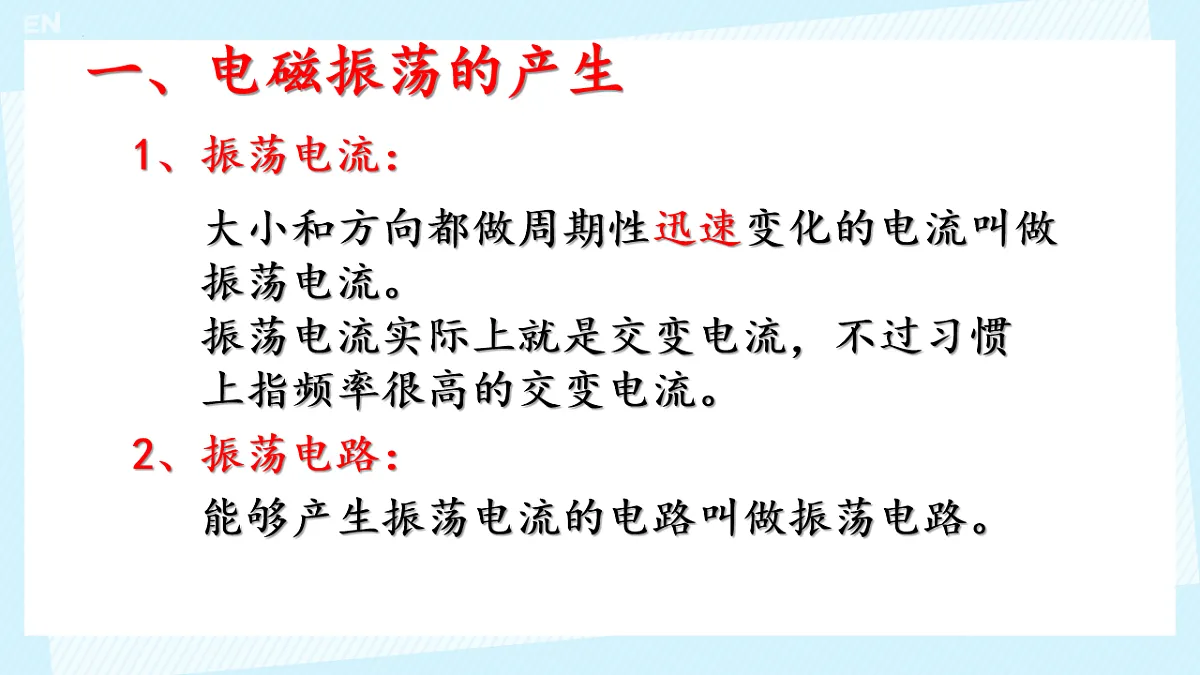

大小和方向都做周期性迅速变化的电流叫做振荡电流。
振荡电流实际上就是交变电流，不过习惯上指频率很高的交变电流。
能够产生振荡电流的电路叫做振荡电路。

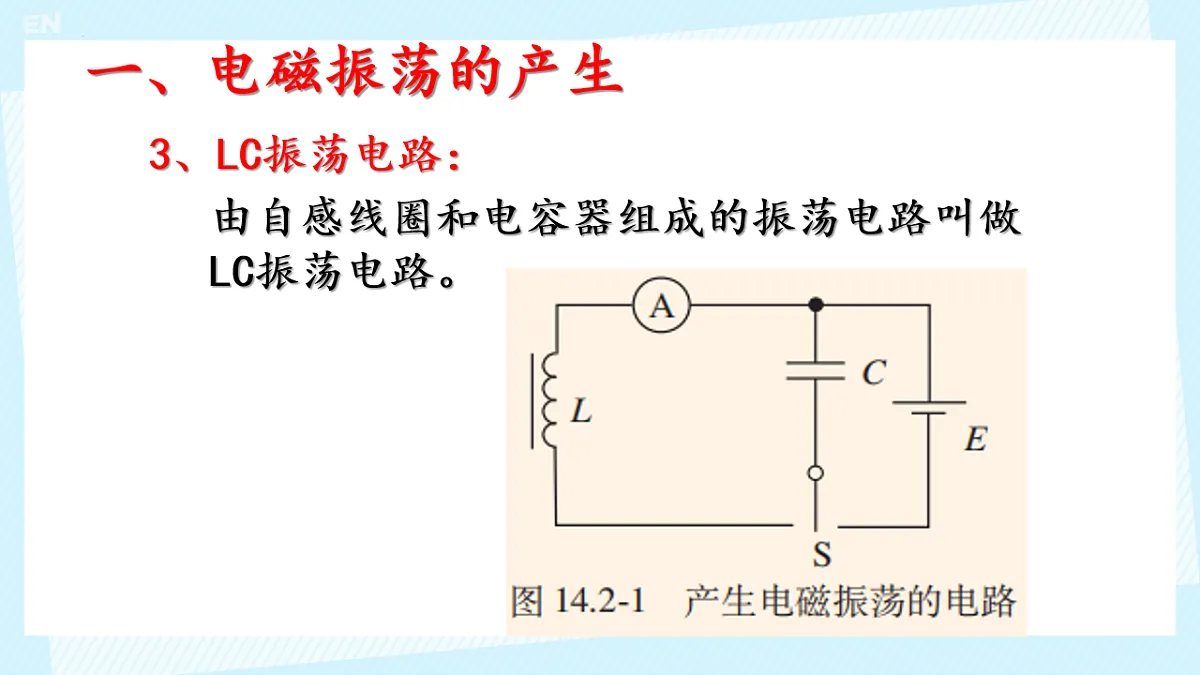

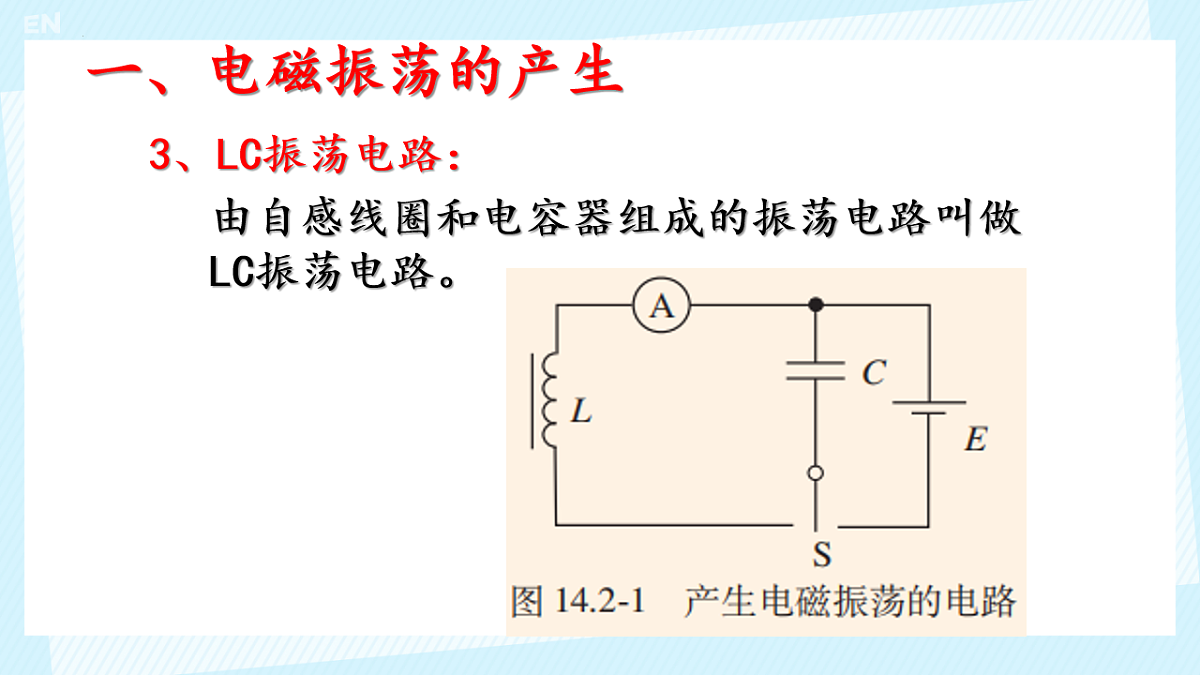

由自感线圈和电容器组成的振荡电路叫做LC振荡电路。

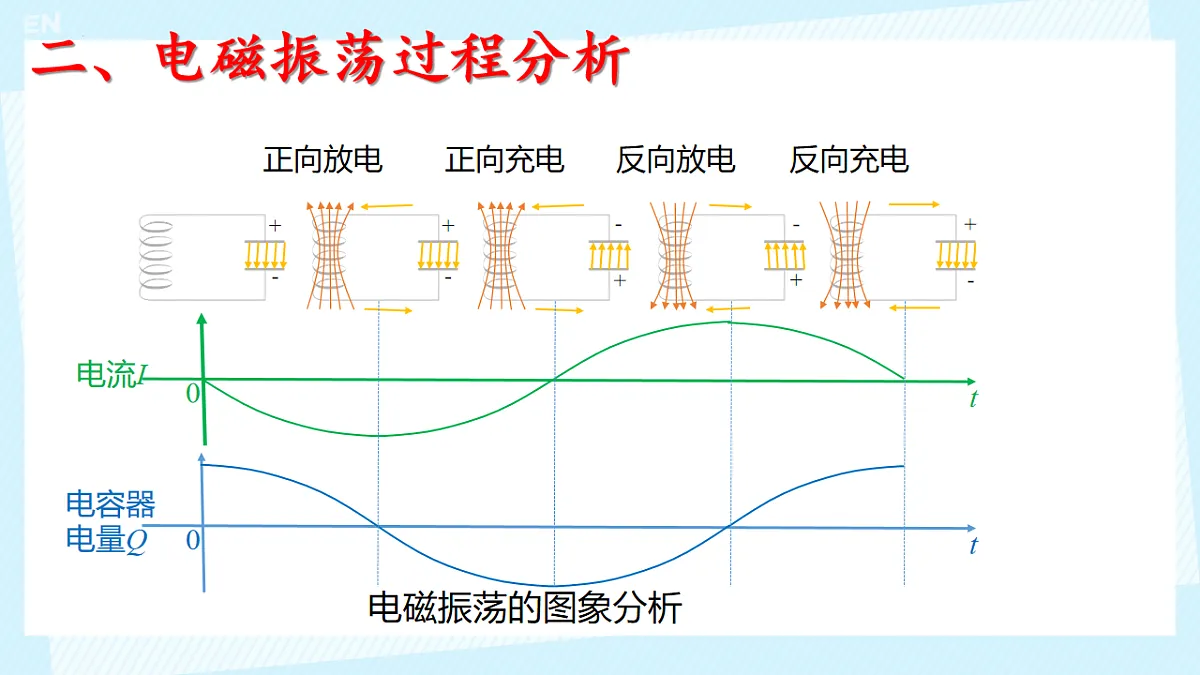

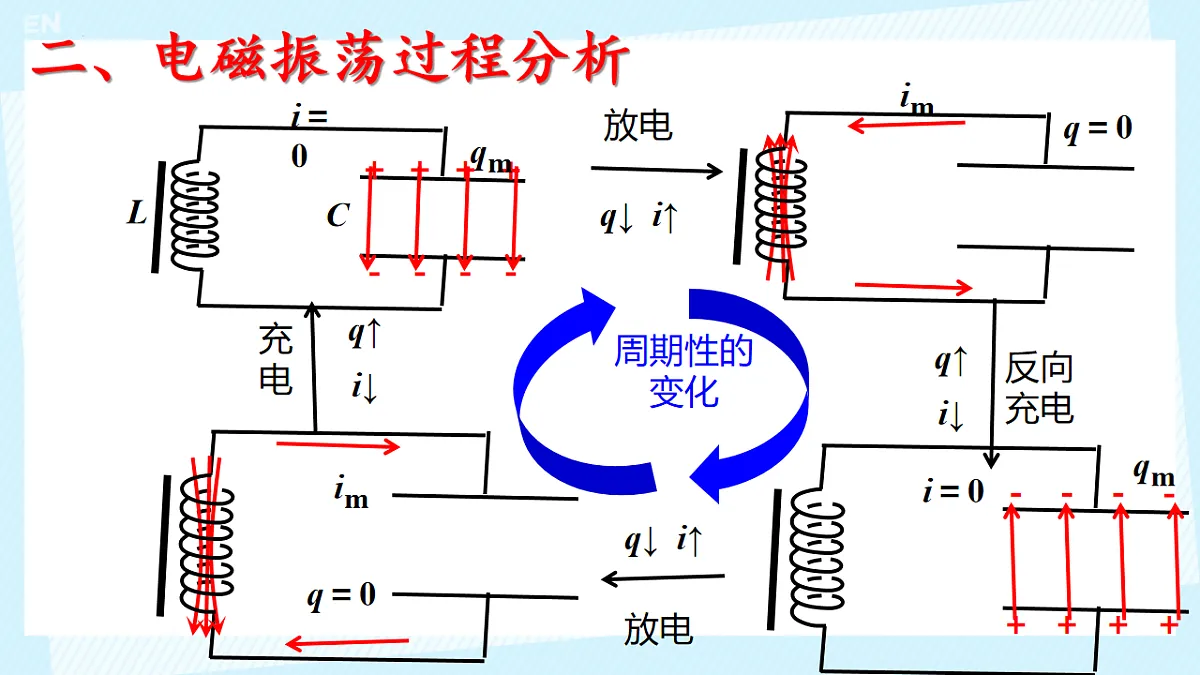

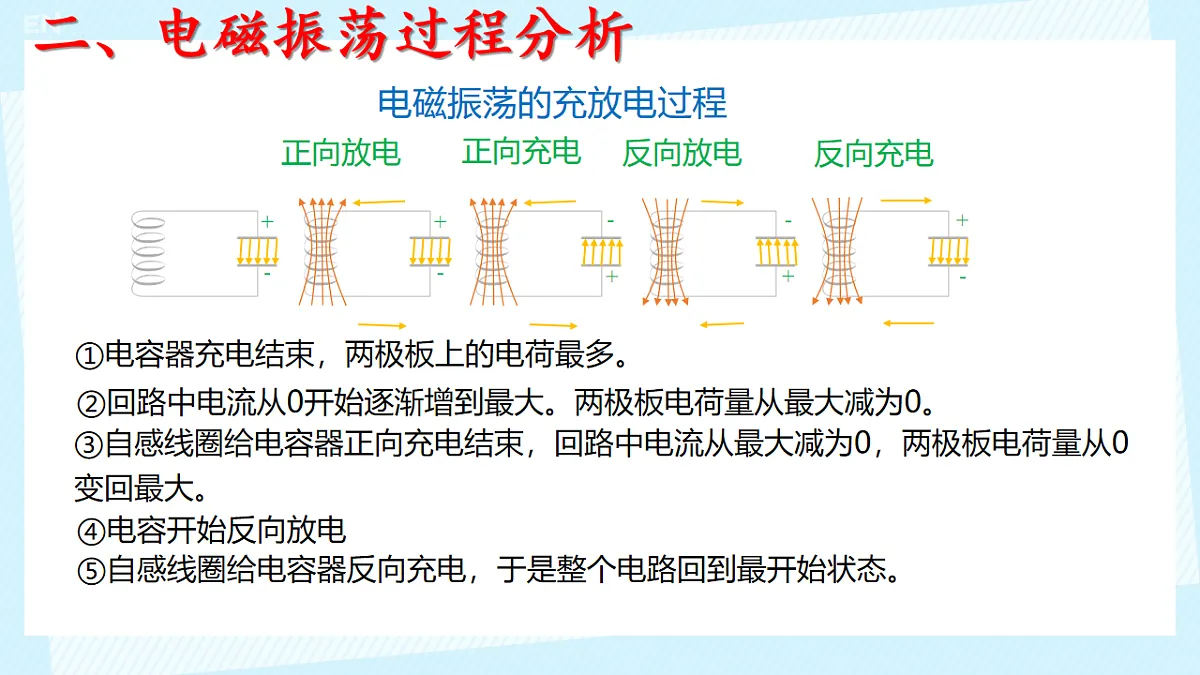

①电容器充电结束，两极板上的电荷最多。
②回路中电流从0开始逐渐增到最大。两极板电荷量从最大减为0。
③自感线圈给电容器正向充电结束，回路中电流从最大减为0，两极板电荷量从0变回最大。
⑤自感线圈给电容器反向充电，于是整个电路回到最开始状态。

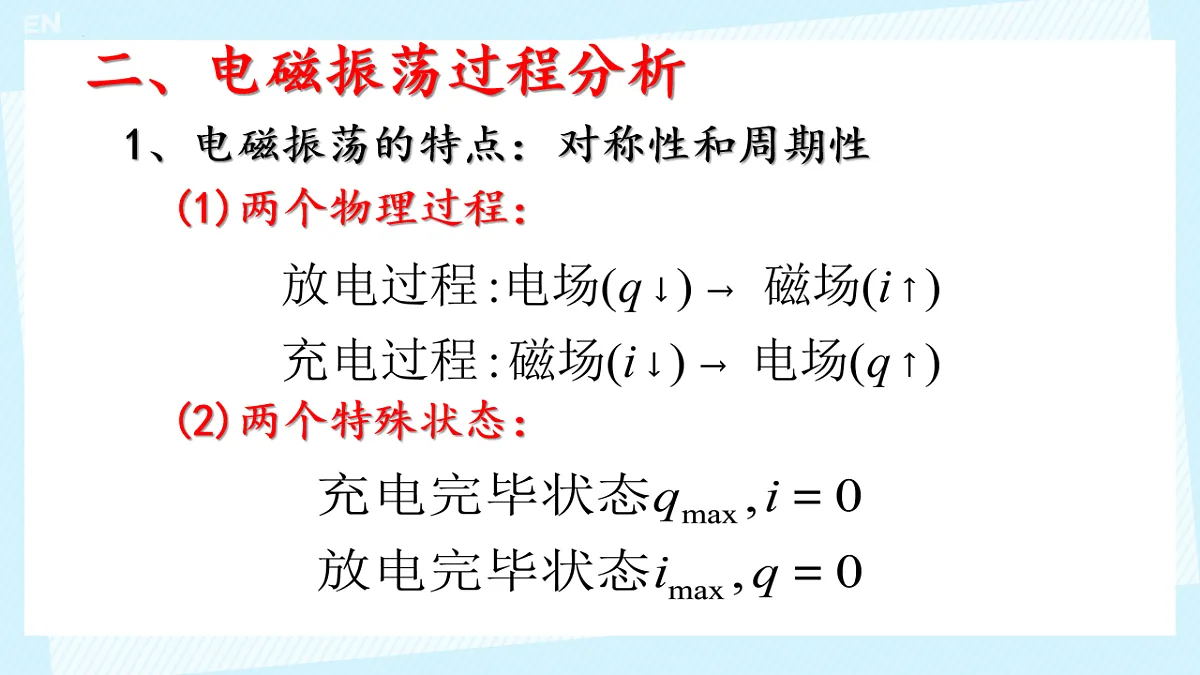

(1)总能量守恒＝电场能＋磁场能＝恒量
2、电磁振荡的变化规律：
(2)电场能与磁场能交替转化
三、阻尼振荡和无阻尼振荡
1.振荡电路中，若没有能量损耗，则振荡电流的振幅将不变 ，这种振荡叫无阻尼振荡。
2.任何振荡电路中,总存在能量损耗,使振荡电流i的振幅逐渐减小,这种振荡叫阻尼振荡。
LC回路的周期和频率公式：
（1）式中各物理量T、L、C、f的单位分别是秒(s)、亨利(H)、法拉(F)、赫兹(Hz)。（2）电场能、磁场能变化的周期为Tˊ=T/2
四、电磁振荡的周期和频率
例1 LC振荡电路中电容器极板上电量q随时间t变化的图线如图，由图可知（ ）
A、在t1时刻电路中的磁场能最小B、从t1到t2，电路中的电流值不断变小C、从t2到t3，电容器不断充电D、在t4时刻电容器的电场能最小
例2 如图所示，LC振荡电路中，已知某时刻电流i的方向指向A板，且正在增大，则（ 　）A. A板带正电B. AB两板间的电压在增大C. 电容器C正在充电D. 电场能正在转化为磁场能
例3 已知LC振荡电路中电容器极板1上的电量随时间变化的曲线如图所示则（ ）A.a、c两时刻电路中电流最大，方向相同B.a、c两时刻电路中电流最大，方向相反C.b、d两时刻电路中电流最大，方向相同D.b、d两时刻电路中电流最大，方向相反
