高中互感和自感教学ppt课件

这是一份高中互感和自感教学ppt课件，共19页。PPT课件主要包含了5互感与自感，一互感，通电自感，自感现象的应用和防治，双线绕法消除自感现象，课堂小结等内容，欢迎下载使用。

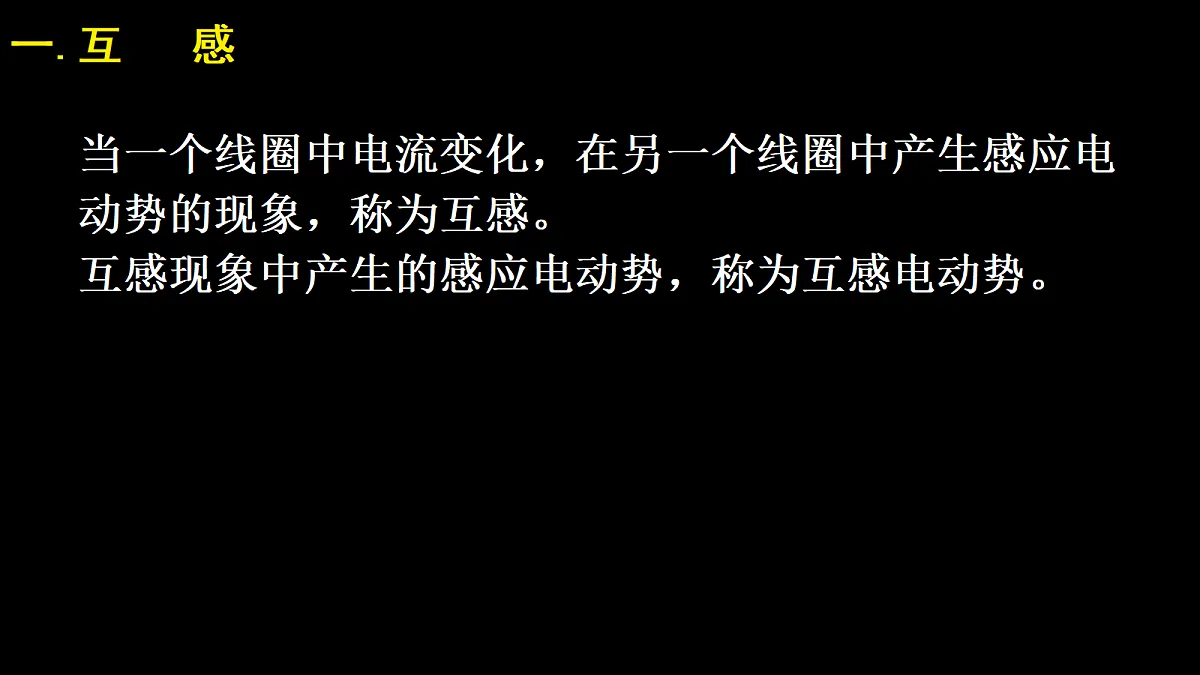

当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象中产生的感应电动势，称为互感电动势。

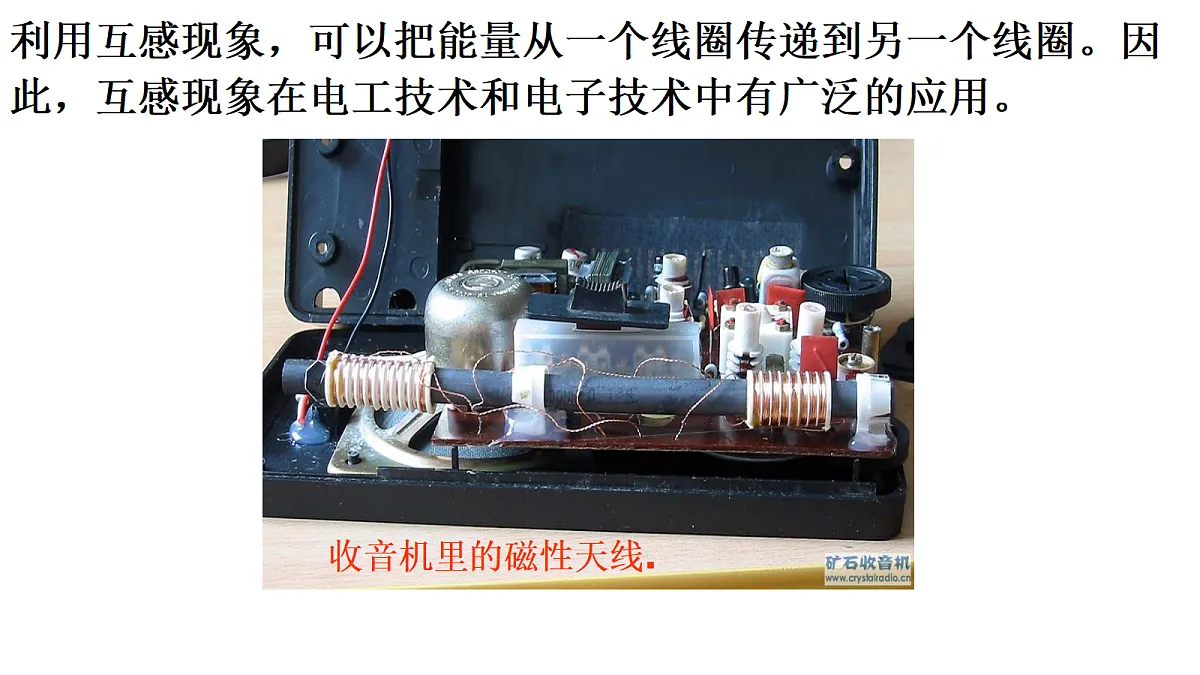

利用互感现象，可以把能量从一个线圈传递到另一个线圈。因此，互感现象在电工技术和电子技术中有广泛的应用。
收音机里的磁性天线.
二、自感由于导体本身的电流变化而产生的电磁感应现象叫自感现象。

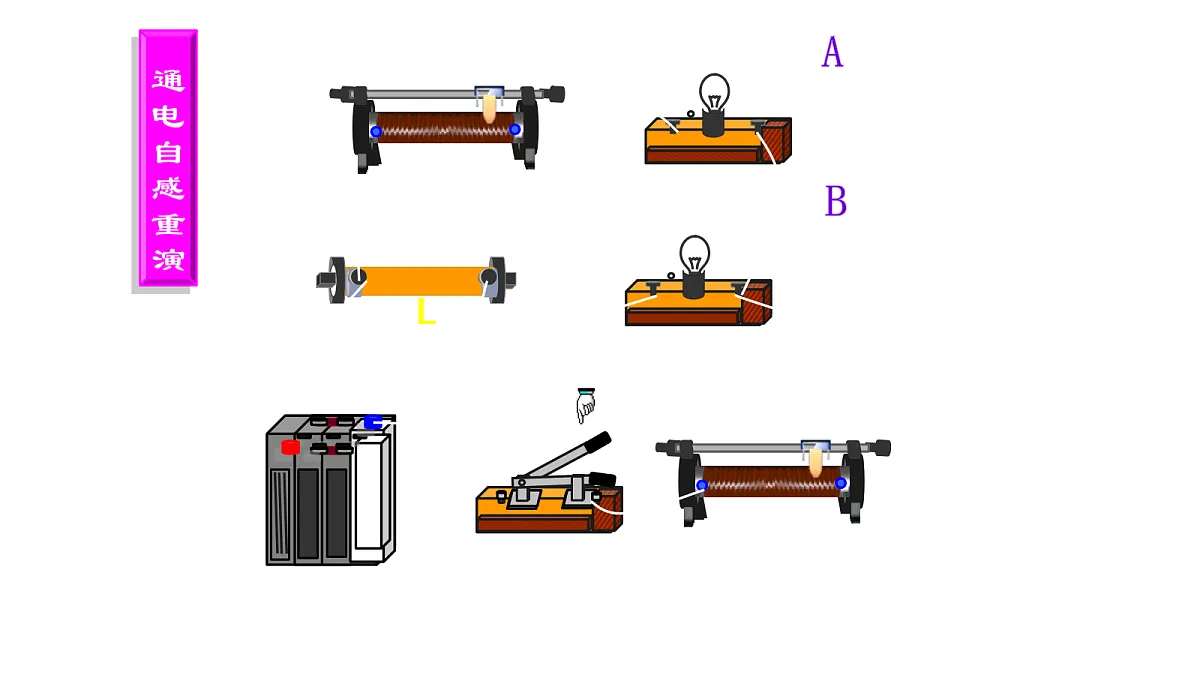

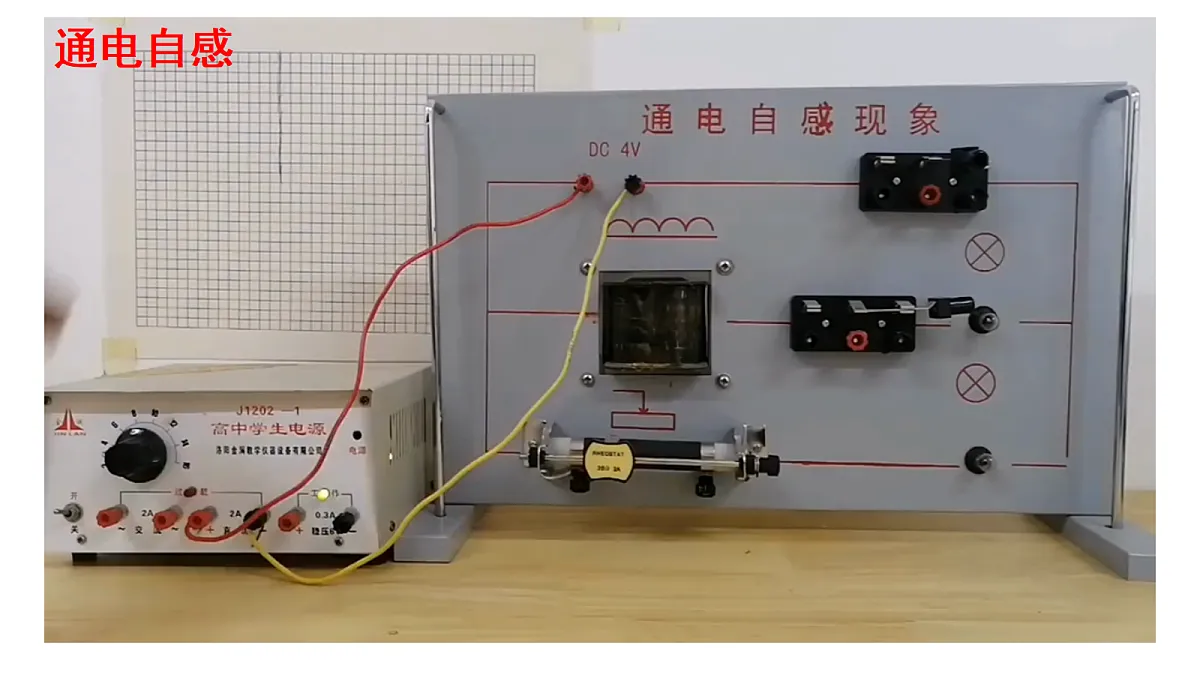

在图中接通Ｓ瞬间，线圈会不会产生感应电动势？

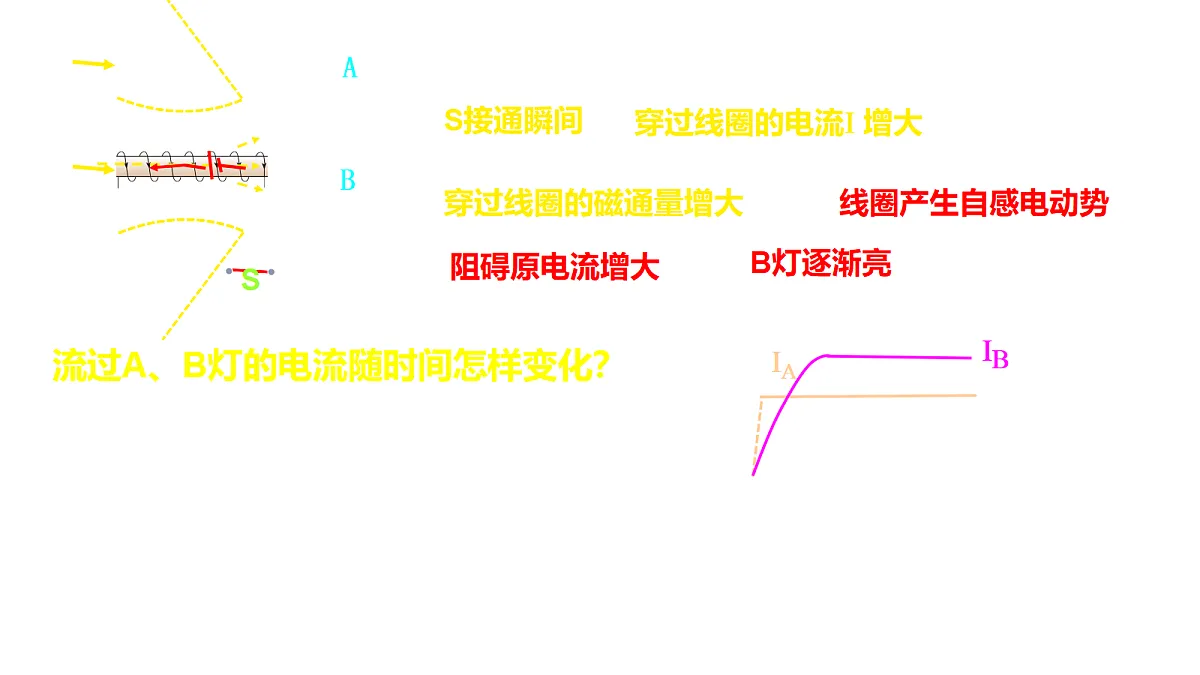

穿过线圈的电流I 增大
流过A、B灯的电流随时间怎样变化？
线圈中出现的感应电动势只是阻碍了原电流的的变化，而非阻止，所以虽延缓了电流变化的进程，但最终电流仍然达到最大值，B最终会正常发光。不改变初末，只拉长时间
通过线圈的电流I 减小
从能量的角度分析自感现象
三、自感电动势： 概念：在自感现象中产生的感应电动势
作用：总是阻碍电流的变化，即延缓电流变化。
比例系数L：自感系数，反应线圈 自身属性的物理量 国际单位：亨（H）
　　如图所示，由于两根平行导线中的电流方向相反，它们的磁场可以互相抵消，从而可以使自感现象的影响减弱到可以忽略的程度。
用一节电池可以让你触电？
作用：总是阻碍电流变化
影响因素:线圈的形状、长短、匝数、有无铁芯等
大小:E=LΔI/Δt
