展开课时分层作业(八)
(建议用时:25分钟)
考点一 对互感现象的理解和应用
1.在无线电技术中,常有这样的要求:有两个线圈,要使一个线圈中有电流变化时,对另一个线圈几乎没有影响。图中,最能符合这样要求的一幅图是( )
A B C D
D [线圈有电流通过时产生磁场,对其他线圈有无影响实质是:是否引起电磁感应现象——即看穿过邻近线圈的磁通量有无变化。通过分析知D图中一个线圈产生的磁场很少穿过另一个线圈,因而是最符合要求的。]
考点二 对自感现象的理解和应用
2.如图所示,电路中电源内阻不能忽略,电阻R的阻值和L的自感系数都很大,A、B为两个完全相同的灯泡,当S闭合时,下列说法正确的是( )
A.A比B先亮,然后A熄灭
B.B比A先亮,然后A逐渐变亮
C.A、B一起亮,然后A熄灭
D.A、B一起亮,然后B熄灭
B [闭合开关的一瞬间,由于线圈中自感电动势的阻碍,B灯先亮,A灯后亮,然后A中电流逐渐增大,A灯逐渐变亮。B正确。]
3.如图甲、乙所示,电感线圈L的电阻很小,接通S,使电路达到稳定,灯泡A发光,下列说法正确的是( )
A.在电路甲中,断开S,A将立即熄灭
B.在电路甲中,断开S,A将先变得更亮,然后逐渐变暗
C.在电路乙中,断开S,A将逐渐变暗
D.在电路乙中,断开S,A将先变得更亮,然后渐渐变暗
D [题图甲中,灯泡A与电感线圈L在同一个支路中,流过的电流相同,断开开关S时,线圈L中的自感电动势的作用使得支路中的电流瞬间不变,然后渐渐变小,A、B错误;题图乙中,灯泡A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小),断开开关S时,电感线圈的自感电动势要阻碍电流变小,此瞬间电感线圈中的电流不变,电感线圈相当于一个电源给灯泡A供电。因此反向流过A的电流瞬间要变大,然后逐渐变小,所以灯泡要先更亮一下,然后逐渐变暗,C错误,D正确。]
4.如图所示的电路,可用来测定自感系数较大的线圈的直流电阻,线圈两端并联一个电压表,用来测量自感线圈两端的直流电压,在实验完毕后,将电路拆开时应( )
A.先断开开关S1 B.先断开开关S2
C.先拆去电流表 D.先拆去电阻R
B [该电路实际上就是伏安法测电感线圈的直流电阻的电路,在实验完毕后,由于线圈的自感作用,若电路拆去的先后顺序不对,可能会烧坏电表。当S1、S2闭合,电路稳定时,线圈中的电流方向是a→b,电压表右端为“+”,左端为“-”,指针正向偏转,若先断开S1或先拆电流表或先拆去电阻R瞬间,线圈中产生的自感电动势相当于瞬间电源,其a端相当于电源的负极,b端相当于电源的正极,此时电压表两端被加了一个反向电压,指针反偏。由“自感系数较大的线圈”知其反偏电压很大,可能会烧坏电压表。若先断开S2,由于电压表内阻很大,电路中总电阻变化很小,电流几乎不变,不会损坏其他器件,故应先断开S2。]

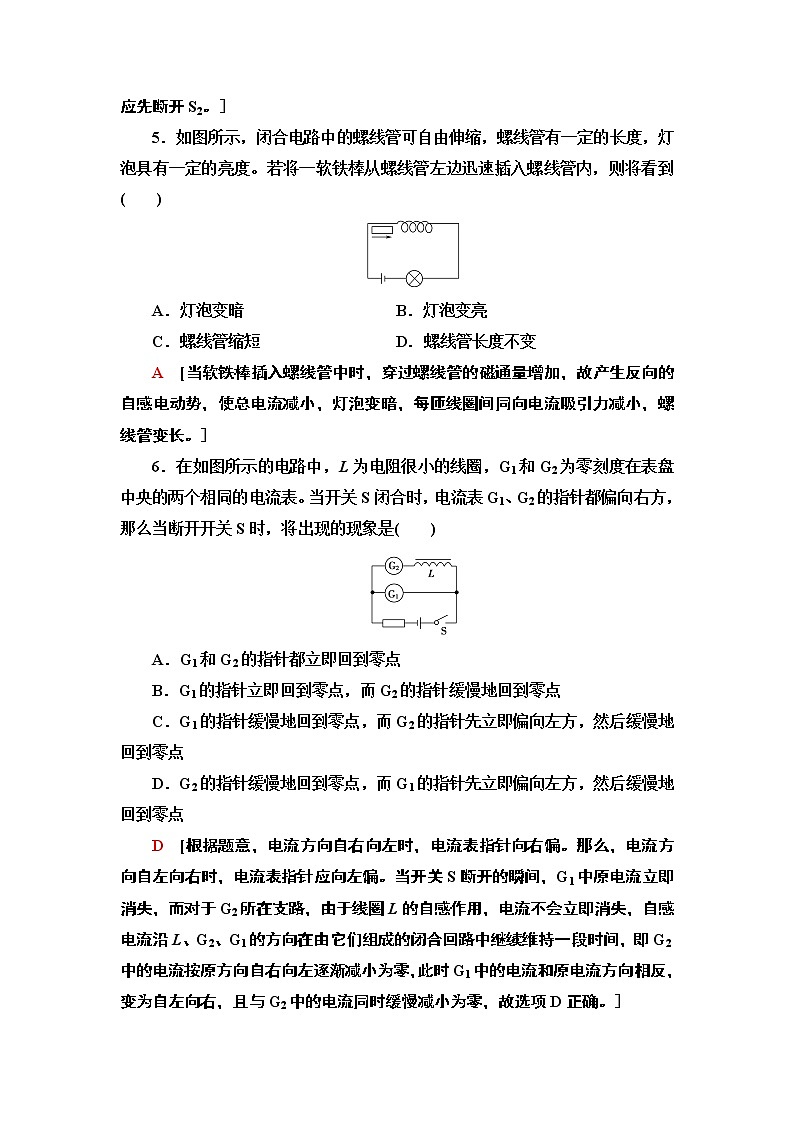

5.如图所示,闭合电路中的螺线管可自由伸缩,螺线管有一定的长度,灯泡具有一定的亮度。若将一软铁棒从螺线管左边迅速插入螺线管内,则将看到( )
A.灯泡变暗 B.灯泡变亮
C.螺线管缩短 D.螺线管长度不变
A [当软铁棒插入螺线管中时,穿过螺线管的磁通量增加,故产生反向的自感电动势,使总电流减小,灯泡变暗,每匝线圈间同向电流吸引力减小,螺线管变长。]
6.在如图所示的电路中,L为电阻很小的线圈,G1和G2为零刻度在表盘中央的两个相同的电流表。当开关S闭合时,电流表G1、G2的指针都偏向右方,那么当断开开关S时,将出现的现象是( )
A.G1和G2的指针都立即回到零点
B.G1的指针立即回到零点,而G2的指针缓慢地回到零点
C.G1的指针缓慢地回到零点,而G2的指针先立即偏向左方,然后缓慢地回到零点
D.G2的指针缓慢地回到零点,而G1的指针先立即偏向左方,然后缓慢地回到零点
D [根据题意,电流方向自右向左时,电流表指针向右偏。那么,电流方向自左向右时,电流表指针应向左偏。当开关S断开的瞬间,G1中原电流立即消失,而对于G2所在支路,由于线圈L的自感作用,电流不会立即消失,自感电流沿L、G2、G1的方向在由它们组成的闭合回路中继续维持一段时间,即G2中的电流按原方向自右向左逐渐减小为零,此时G1中的电流和原电流方向相反,变为自左向右,且与G2中的电流同时缓慢减小为零,故选项D正确。]
7.在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是( )
A.当电路中的电流变化时,两股导线中产生的自感电动势互相抵消
B.当电路中的电流变化时,两股导线中产生的感应电流互相抵消
C.当电路中的电流变化时,两股导线中产生的磁通量互相抵消
D.以上说法均不对
C [由于采用了双线绕法,两根平行导线中的电流反向,它们产生的磁通量相互抵消。不论导线中的电流如何变化,线圈中的磁通量始终为零,所以消除了自感现象的影响。]
考点三 自感现象中的图像问题
8.(多选)如图是用电流传感器(相当于电流表,其内阻可以忽略不计)研究自感现象的实验电路,图中两个电阻的阻值均为R,L是一个自感系数足够大的自感线圈,其直流电阻值也为R。 下图是某同学画出的在t0时刻开关S切换前后,通过传感器的电流随时间变化的图像。关于这些图像,下列说法正确的是( )
A.图甲是开关S由断开变为闭合,通过传感器1的电流随时间变化的情况
B.图乙是开关S由断开变为闭合,通过传感器1的电流随时间变化的情况
C.图丙是开关S由闭合变为断开,通过传感器2的电流随时间变化的情况
D.图丁是开关S由闭合变为断开,通过传感器2的电流随时间变化的情况
BC [开关S由断开变为闭合,电源与传感器2组成的回路立即有电流,而线圈这一支路,由于线圈阻碍电流的增加,通过线圈的电流要慢慢增加,所以干路电流(通过传感器1的电流)也要慢慢增加,故A错误,B正确;开关S由闭合变为断开,通过传感器1的电流立即消失,而电感这一支路,由于电感阻碍电流的减小,该电流又通过传感器2,只是电流的方向与以前相反,且通过传感器2的电流逐渐减小,故C正确,D错误。]
9.如图所示的电路中,L是一个自感系数很大、直流电阻不计的线圈,L1、L2和L3是3个完全相同的灯泡,E是内阻不计的电源。在t=0时刻,闭合开关S,电路稳定后在t1时刻断开开关S。规定以电路稳定时流过L1、L2的电流方向为正方向,分别用I1、I2表示流过L1和L2的电流,则下图中能定性描述电流I随时间t变化关系的是( )
A. B.
C. D.
C [L的直流电阻不计,电路稳定后通过L1的电流是通过L2、L3电流的2倍。闭合开关瞬间,L2立即变亮,由于L的阻碍作用,L1逐渐变亮,即I1逐渐变大,在t1时刻断开开关S,之后电流I会在电路稳定时通过L1的电流大小基础上逐渐变小,I1方向不变,I2反向,故C正确。]
(建议用时:15分钟)
10.(多选)如图所示,电池的电动势为E,内阻不计,线圈自感系数较大,直流电阻不计。当开关S闭合后,下列说法正确的是( )
A.a、b间电压逐渐增加,最后等于E
B.b、c间电压逐渐增加,最后等于E
C.a、c间电压逐渐增加,最后等于E
D.电路中电流逐渐增加,最后等于
BD [由于线圈自感系数较大,当开关闭合瞬间,a、b间近似断路,所以a、b间电压很大,随着电流的增加,a、b间电压减小,b、c间电压增大,最后稳定后,a、b间电压为零,b、c间电压等于E,电流大小为I=,选项B、D正确,A、C错误。]
11.如图所示的电路中,三个灯泡L1、L2、L3的电阻关系为R1<R2<R3,电感L的直流电阻可忽略,D为理想二极管。开关S从闭合状态突然断开时,下列判断正确的是( )
A.L1逐渐变暗,L2、L3均先变亮,然后逐渐变暗
B.L1逐渐变暗,L2立即熄灭,L3先变亮,然后逐渐变暗
C.L2立即熄灭,L1、L3均逐渐变暗
D.L1、L2、L3均先变亮,然后逐渐变暗
B [开关S从闭合状态突然断开时,L中产生方向向右的自感电动势,L1逐渐变暗,L2立即熄灭(理想二极管单向导电),L3先变亮后逐渐变暗(L3中原电流小于L1中电流),选项B正确。]
12.(多选)在如图所示的电路中,A、B是两个完全相同的灯泡,L是一个理想电感线圈,当开关闭合与断开时,A、B的亮度情况是( )
A.S闭合时,A立即亮,然后逐渐熄灭
B.S闭合时,B立即亮,然后逐渐熄灭
C.S闭合足够长时间后,B发光,而A不发光
D.S闭合足够长时间后,B不发光,而A逐渐熄灭
AC [S闭合时,灯泡A与线圈并联,然后再与灯泡B串联,由于L是一个理想电感线圈,所以在闭合瞬间线圈所在支路类似断路,电流从电阻流向A再流向B最后回到电源负极,故A、B立即亮,当电路稳定后,线圈中的自感现象消失,电阻为零,灯泡A被短路,故A灯逐渐熄灭,B灯变得更亮,A、C正确。]
13.如图甲所示为研究自感实验电路图,并用电流传感器显示出在t=1×10-3 s时断开开关前后一段时间内各时刻通过线圈L的电流(如图乙所示)。已知电源电动势E=6 V,内阻不计,灯泡R1的阻值为6 Ω,电阻R的阻值为2 Ω。求:
甲 乙
(1)线圈的直流电阻RL;
(2)开关断开时,该同学观察到的现象是什么?并计算开关断开瞬间线圈产生的自感电动势是多少?
[解析] (1)由题图像可知S闭合稳定时IL=1.5 A
RL=-R= Ω-2 Ω=2 Ω。
(2)S闭合稳定时流过小灯泡电流I1== A=1 A
S断开后,L、R、R1组成临时回路,电流由1.5 A逐渐减小,所以灯泡会闪亮一下再熄灭,自感电动势
E′=IL(R+RL+R1)=15 V。
[答案] (1)2 Ω (2)灯泡闪亮一下后逐渐变暗,最后熄灭 15 V
