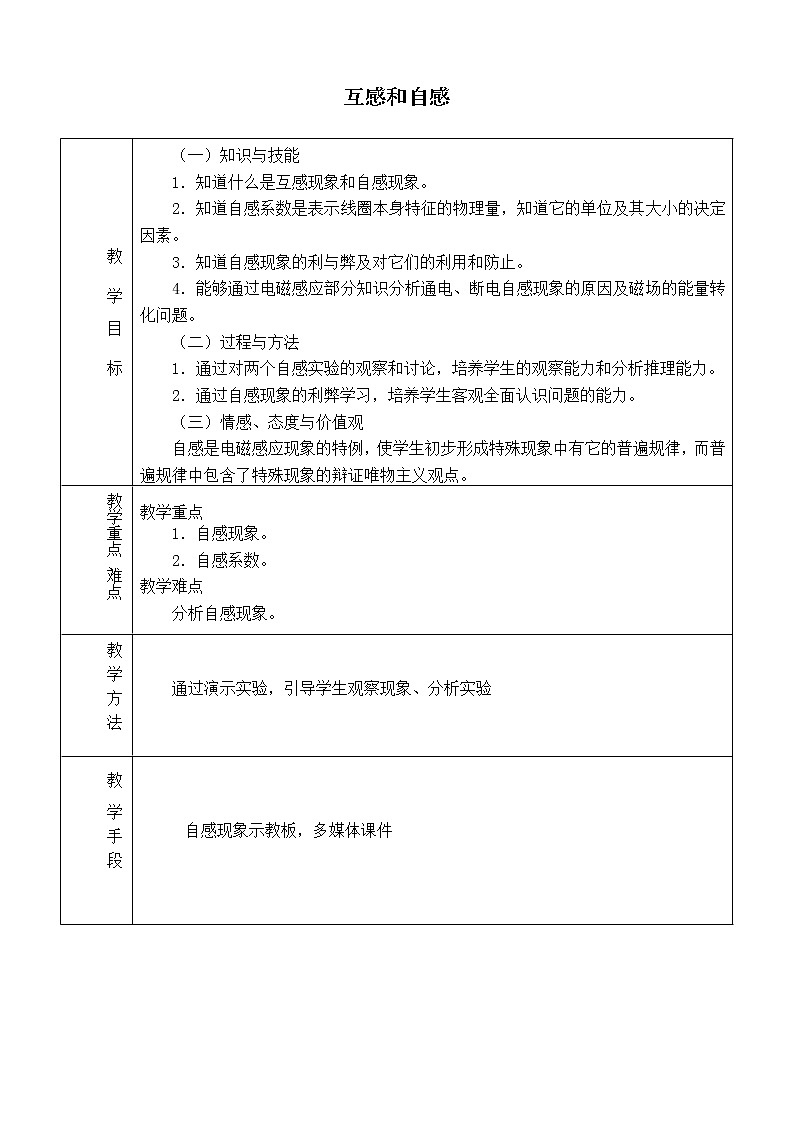

高中物理第二章 电磁感应4 互感和自感教案设计

（一）知识与技能

1．知道什么是互感现象和自感现象。

2．知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。

3．知道自感现象的利与弊及对它们的利用和防止。

4．能够通过电磁感应部分知识分析通电、断电自感现象的原因及磁场的能量转化问题。

（二）过程与方法

1．通过对两个自感实验的观察和讨论，培养学生的观察能力和分析推理能力。

2．通过自感现象的利弊学习，培养学生客观全面认识问题的能力。

（三）情感、态度与价值观

自感是电磁感应现象的特例，使学生初步形成特殊现象中有它的普遍规律，而普遍规律中包含了特殊现象的辩证唯物主义观点。

教学重点

1．自感现象。

2．自感系数。

教学难点

分析自感现象。

通过演示实验，引导学生观察现象、分析实验

     自感现象示教板，多媒体课件

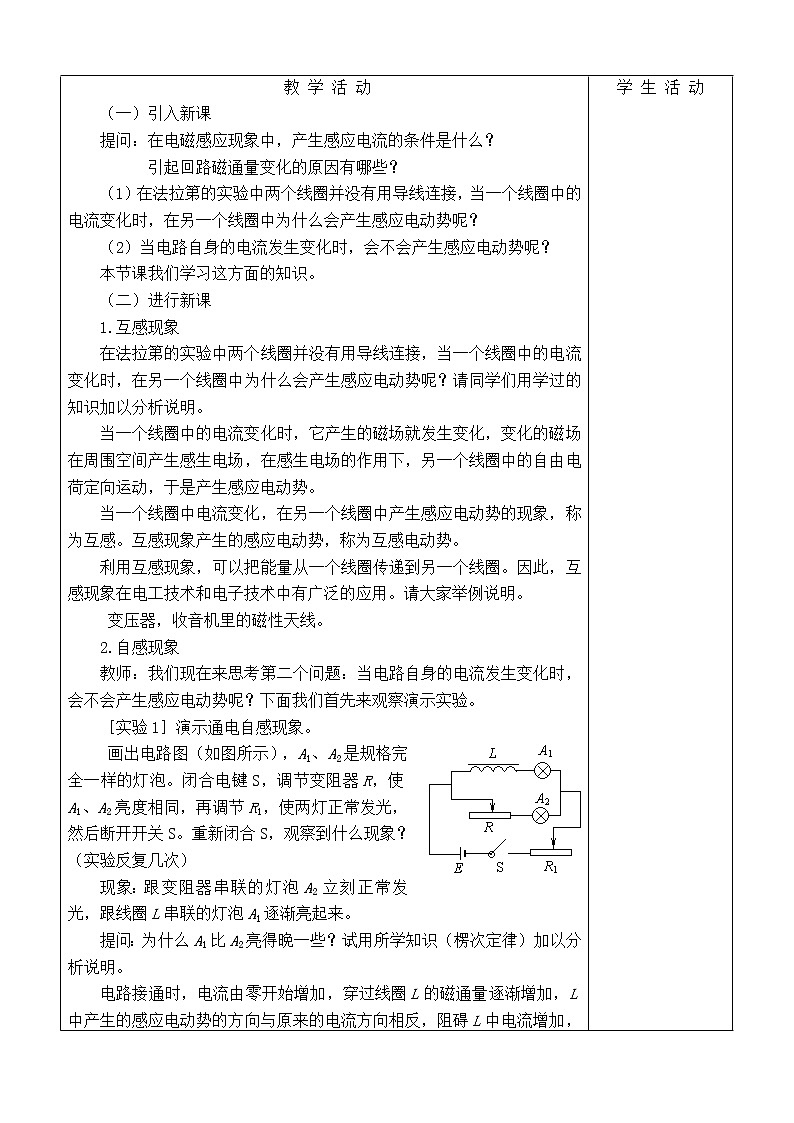

                           教 学 活 动

（一）引入新课

提问：在电磁感应现象中，产生感应电流的条件是什么？

      引起回路磁通量变化的原因有哪些？

（1）在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？

（2）当电路自身的电流发生变化时，会不会产生感应电动势呢？

本节课我们学习这方面的知识。

（二）进行新课

1.互感现象

在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？请同学们用学过的知识加以分析说明。

当一个线圈中的电流变化时，它产生的磁场就发生变化，变化的磁场在周围空间产生感生电场，在感生电场的作用下，另一个线圈中的自由电荷定向运动，于是产生感应电动势。

当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象产生的感应电动势，称为互感电动势。

利用互感现象，可以把能量从一个线圈传递到另一个线圈。因此，互感现象在电工技术和电子技术中有广泛的应用。请大家举例说明。

变压器，收音机里的磁性天线。

2.自感现象

教师：我们现在来思考第二个问题：当电路自身的电流发生变化时，会不会产生感应电动势呢？下面我们首先来观察演示实验。

［实验1］演示通电自感现象。

画出电路图（如图所示），A1、A2是规格完全一样的灯泡。闭合电键S，调节变阻器R，使A1、A2亮度相同，再调节R1，使两灯正常发光，然后断开开关S。重新闭合S，观察到什么现象？（实验反复几次）

现象：跟变阻器串联的灯泡A2立刻正常发光，跟线圈L串联的灯泡A1逐渐亮起来。

提问：为什么A1比A2亮得晚一些？试用所学知识（楞次定律）加以分析说明。

电路接通时，电流由零开始增加，穿过线圈L的磁通量逐渐增加，L中产生的感应电动势的方向与原来的电流方向相反，阻碍L中电流增加，即推迟了电流达到正常值的时间。

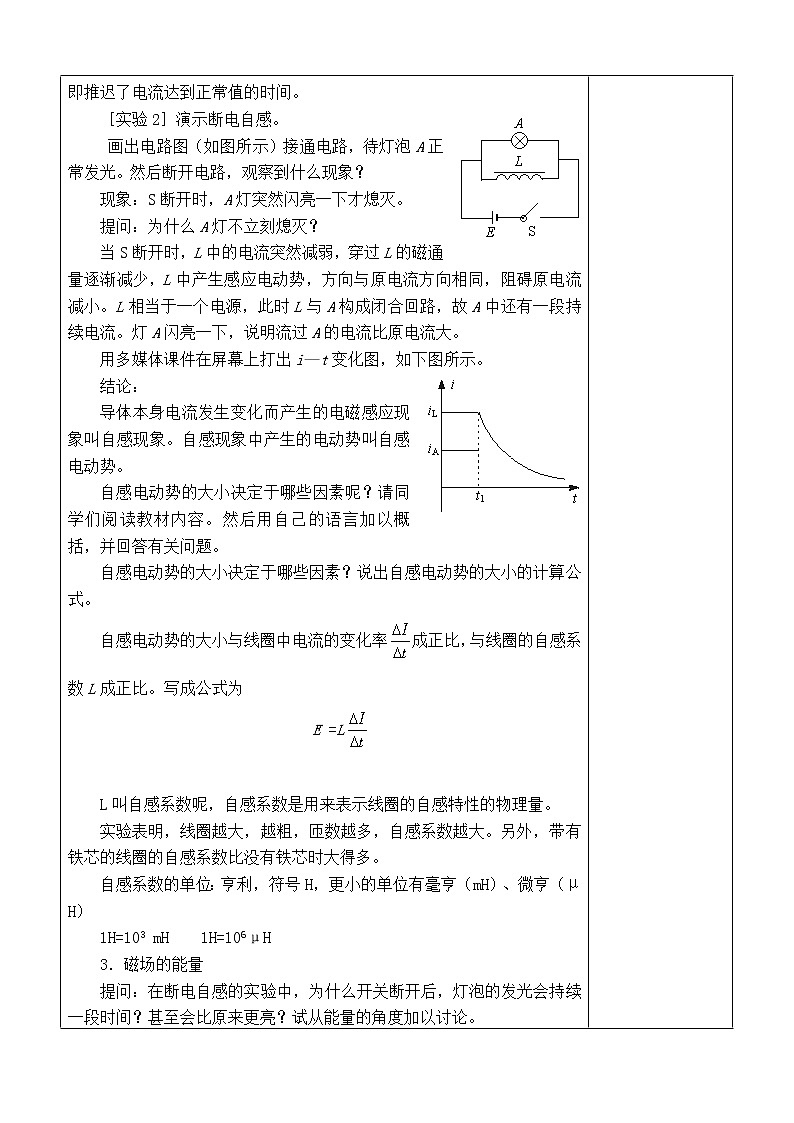

［实验2］演示断电自感。

画出电路图（如图所示）接通电路，待灯泡A正常发光。然后断开电路，观察到什么现象？

现象：S断开时，A灯突然闪亮一下才熄灭。

提问：为什么A灯不立刻熄灭？

当S断开时，L中的电流突然减弱，穿过L的磁通量逐渐减少，L中产生感应电动势，方向与原电流方向相同，阻碍原电流减小。L相当于一个电源，此时L与A构成闭合回路，故A中还有一段持续电流。灯A闪亮一下，说明流过A的电流比原电流大。

用多媒体课件在屏幕上打出i—t变化图，如下图所示。

结论：

导体本身电流发生变化而产生的电磁感应现象叫自感现象。自感现象中产生的电动势叫自感电动势。

自感电动势的大小决定于哪些因素呢？请同学们阅读教材内容。然后用自己的语言加以概括，并回答有关问题。

自感电动势的大小决定于哪些因素？说出自感电动势的大小的计算公式。

自感电动势的大小与线圈中电流的变化率成正比，与线圈的自感系数L成正比。写成公式为

E =L

L叫自感系数呢，自感系数是用来表示线圈的自感特性的物理量。

实验表明，线圈越大，越粗，匝数越多，自感系数越大。另外，带有铁芯的线圈的自感系数比没有铁芯时大得多。

自感系数的单位：亨利，符号H，更小的单位有毫亨（mH）、微亨（μH）

1H=103 mH    1H=106μH

3．磁场的能量

提问：在断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？甚至会比原来更亮？试从能量的角度加以讨论。

学生分组讨论。

师生共同活动：推断出能量可能存储在磁场中。

以上只能是一种推断，电磁场具有能量还需要进一步的实验验证。

教材最后一段说，线圈能够体现电的“惯性”，应该怎样理解？电的“惯性”大小与什么有关？

当线圈通电瞬间和断电瞬间，自感电动势都要阻碍线圈中电流的变化，使线圈中的电流不能立即增大到最大值或不能立即减小为零，因此可以借用力学中的术语，说线圈能够体现电的“惯性”。线圈的自感系数越大，这个现象越明显，可见，电的“惯性”大小决定于线圈的自感系数。

（三）实例探究

自感现象的分析与判断

【例1】如图所示，电路甲、乙中，电阻R和自感线圈L的电阻值都很小，接通S，使电路达到稳定，灯泡D发光。则   （   ）

A．在电路甲中，断开S，D将逐渐变暗

B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗

C．在电路乙中，断开S，D将渐渐变暗

D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗

正确选项为AD

【例2】如图所示，自感线圈的自感系数很大，电阻为零。电键K原来是合上的，在K断开后，分析：

（1）若R1＞R2，灯泡的亮度怎样变化？

（2）若R1＜R2，灯泡的亮度怎样变化？

（1）因R1＞R2，即I1＜I2，所以小灯泡在K断开后先突然变到某一较暗状态，再逐渐变暗到最后熄灭。

（2）因R1＜R2，即I1＞I2，小灯泡在K断开后电流从原来的I2突变到I1（方向相反），然后再渐渐变小，最后为零，所以灯泡在K断开后先变得比原来更亮，再逐渐变暗到熄灭。

巩固练习

1．下列关于自感现象的说法中，正确的是   （    ）

A．自感现象是由于导体本身的电流发生变化而产生的电磁感应现象

B．线圈中自感电动势的方向总与引起自感的原电流的方向相反

C．线圈中自感电动势的大小与穿过线圈的磁通量变化的快慢有关

D．加铁芯后线圈的自感系数比没有铁芯时要大

2．关于线圈的自感系数，下面说法正确的是   （    ）

A．线圈的自感系数越大，自感电动势一定越大

B．线圈中电流等于零时，自感系数也等于零

C．线圈中电流变化越快，自感系数越大

D．线圈的自感系数由线圈本身的因素及有无铁芯决定

3．磁通量的单位是_____，磁感强度的单位是_____，自感系数的单位是_____。

4．如图所示，L为一个自感系数大的自感线圈，开关闭合后，小灯能正常发光，那么闭合开关和断开开关的瞬间，能观察到的现象分别是   （    ）

A．小灯逐渐变亮，小灯立即熄灭

B．小灯立即亮，小灯立即熄灭

C．小灯逐渐变亮，小灯比原来更亮一下再慢慢熄灭

D．小灯立即亮，小灯比原来更亮一下再慢慢熄灭

5．如图所示是一演示实验的电路图。图中L是一带铁芯的线圈，A是一灯泡。起初，开关处于闭合状态，电路是接通的。现将开关断开，则在开关断开的瞬间，通过灯泡A的电流方向是从_____端经灯泡到_____端。这个实验是用来演示_____现象的。

6．如图所示的电路中，灯泡A1、A2的规格完全相同，自感线圈L的电阻可以忽略，下列说法中正确的是   （    ）

A．当接通电路时，A2先亮，A1后亮，最后A2比A1亮

B．当接通电路时，A1和A2始终一样亮

C．当断开电路时，A1和A2都过一会儿熄灭

D．当断开电路时，A2立即熄灭，A1过一会儿熄灭

7．如图所示电路中，A1、A2是两只相同的电流表，电感线圈L的直流电阻与电阻R阻值相等.下面判断正确的是   （    ）

A．开关S接通的瞬间，电流表A1的读数大于A2的读数

B．开关S接通的瞬间，电流表A1的读数小于A2的读数

C．开关S接通电路稳定后再断开的瞬间，电流表A1的读数大于A2的读数

D．开关S接通电路稳定后再断开的瞬间，电流表A­1数等于A2的读数

8．如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，D1和D2是两个相同的灯泡，若将电键S闭合，等灯泡亮度稳定后，再断开电键S，则（    ）

A．电键S闭合时，灯泡D1、Ｄ2同时亮，然后D1会变暗直到不亮，D2更亮

B．电键S闭合时，灯泡D1很亮，D2逐渐变亮，最后一样亮

C．电键S断开时，灯泡D2随之熄灭，而D1会亮一下后才熄灭

D．电键S断开时，灯泡D1随之熄灭，而D2会更亮后一下才熄灭

参考答案：

1．ACD  2．D  3．Wb  T  H  4．A  5．b、a、自感（或断电自感）6．C  7．BD  8．AC

学 生 活 动

1.认真阅读教材。

2.思考并完成“练习与应用”中的习题。
