高中人教版 (2019)涡流、电磁阻尼和电磁驱动教学ppt课件

这是一份高中人教版 (2019)涡流、电磁阻尼和电磁驱动教学ppt课件，共24页。

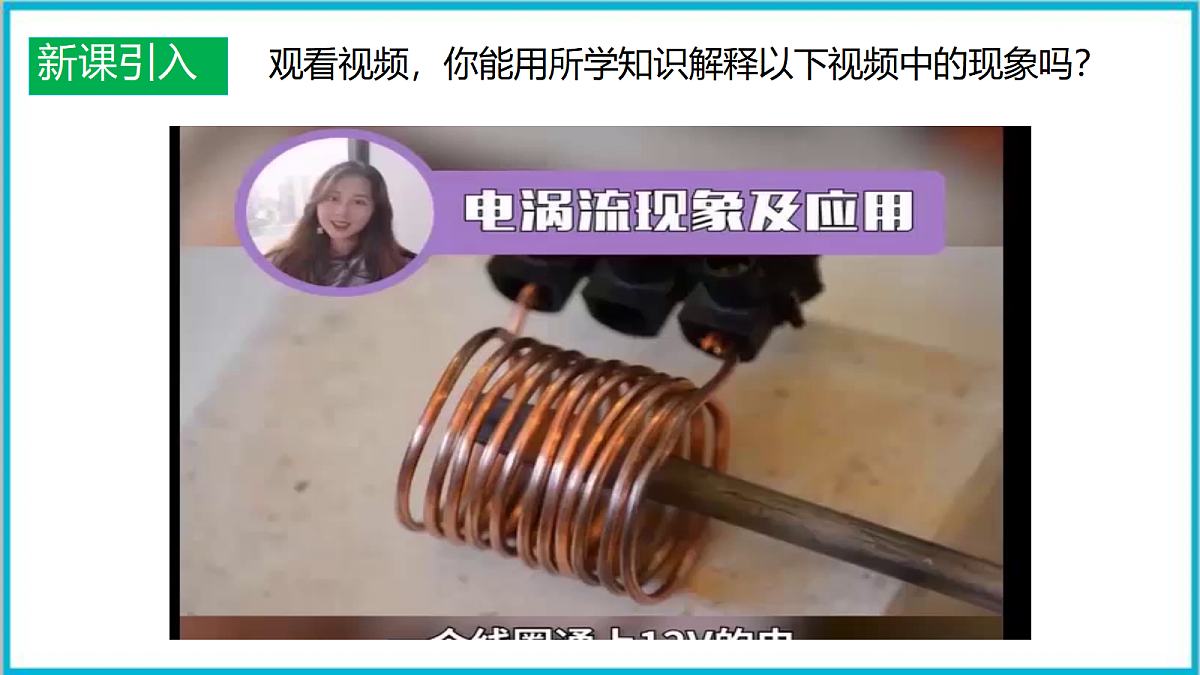

观看视频，你能用所学知识解释以下视频中的现象吗？

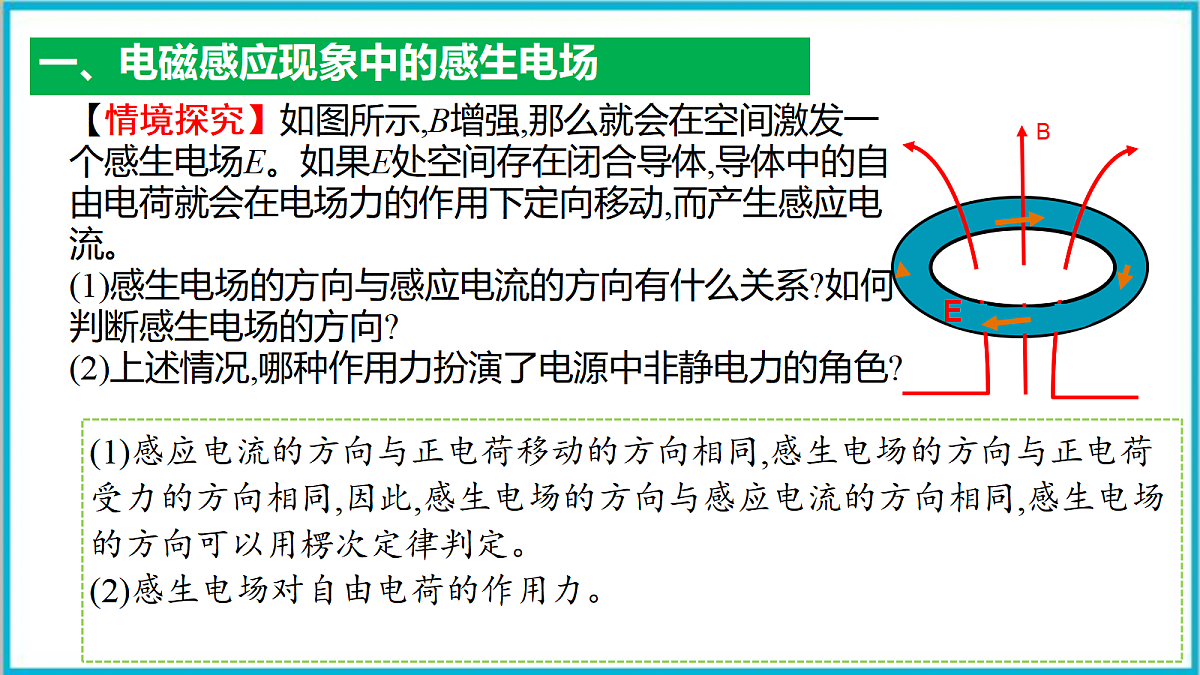

【情境探究】如图所示,B增强,那么就会在空间激发一个感生电场E。如果E处空间存在闭合导体,导体中的自由电荷就会在电场力的作用下定向移动,而产生感应电流。(1)感生电场的方向与感应电流的方向有什么关系?如何判断感生电场的方向?(2)上述情况,哪种作用力扮演了电源中非静电力的角色?

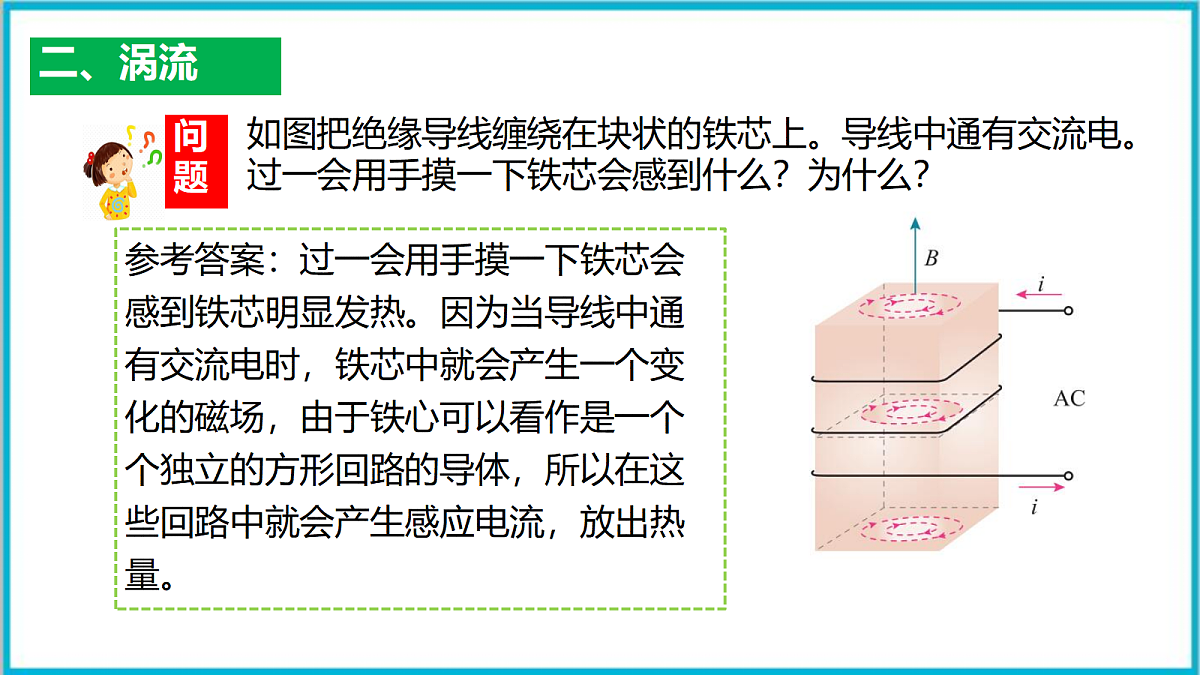

如图把绝缘导线缠绕在块状的铁芯上。导线中通有交流电。过一会用手摸一下铁芯会感到什么？为什么？

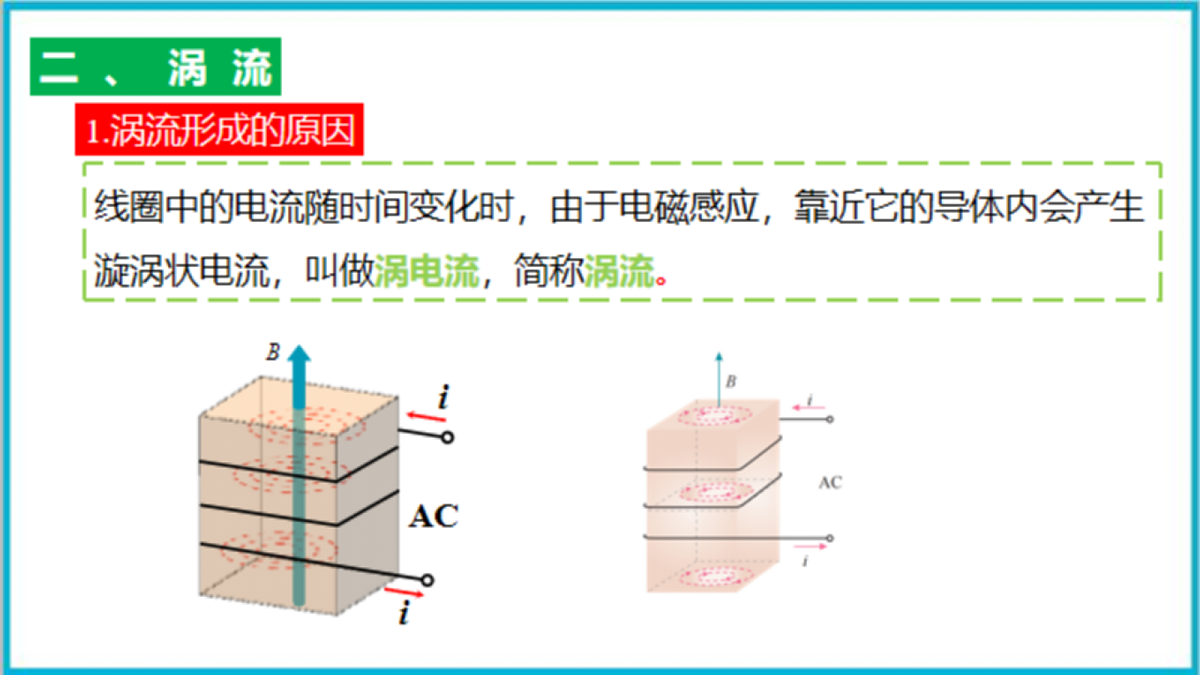

（1）危害：线圈中流过变化的电流，在铁芯中产生的涡流:
如图所示，一个单匝线圈落入磁场中，分析它在图示位置时感应电流的方向和所受安培力的方向，安培力对线圈的运动有什么影响？
如图所示,蹄形磁铁和矩形线圈均可绕竖直轴转动。(1)如果将磁铁拿走,轻转线圈,观察线圈的转动,若安装上磁铁,用同样的力转动线圈,你会观察到两次现象有什么不同,为什么?(2)先让线圈静止,转动磁铁,观察线圈有什么现象发生,为什么?
磁悬浮的基本原理很简单，就是利用“同性相斥、异性相吸”的电磁原理，让磁铁对抗地心引力，让车辆悬浮起来（一般情况下不超过1厘米），然后利用电磁驱动力引导，推动列车前行。
（1）磁悬浮列车也是利用电磁驱动的原理工作的。
（2）交流感应电动机就是利用电磁驱动的原理工作的。
连接到三相电源时能产生旋转的磁场
一种交流感应电动机的结构

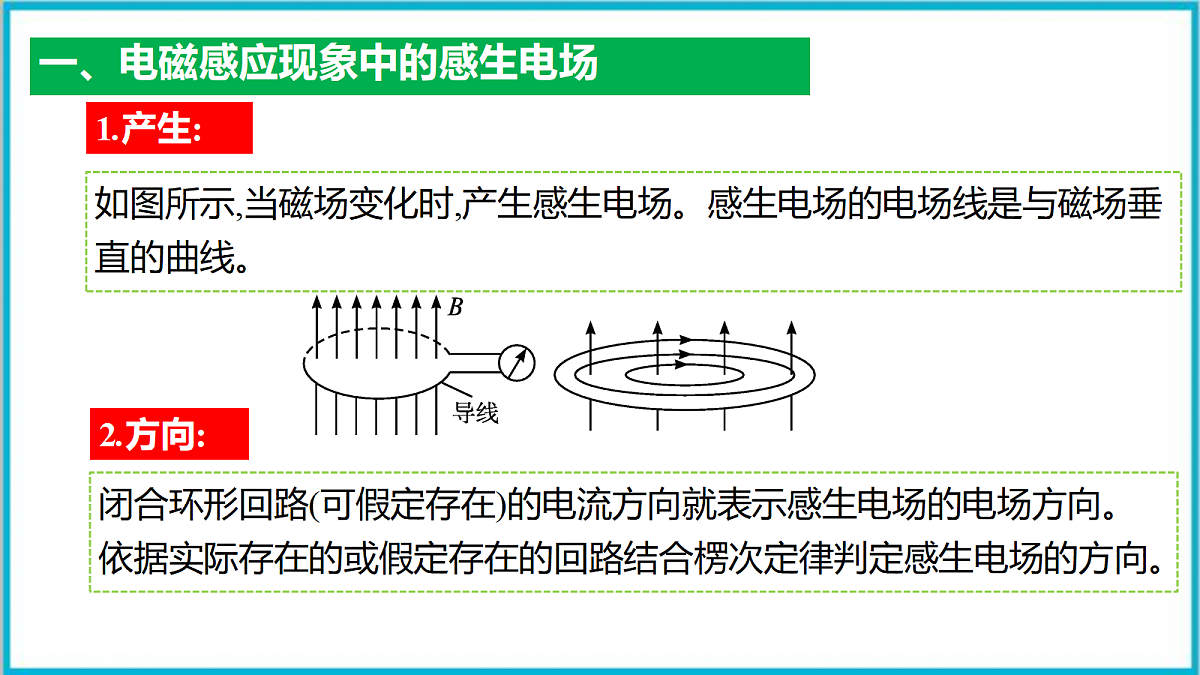

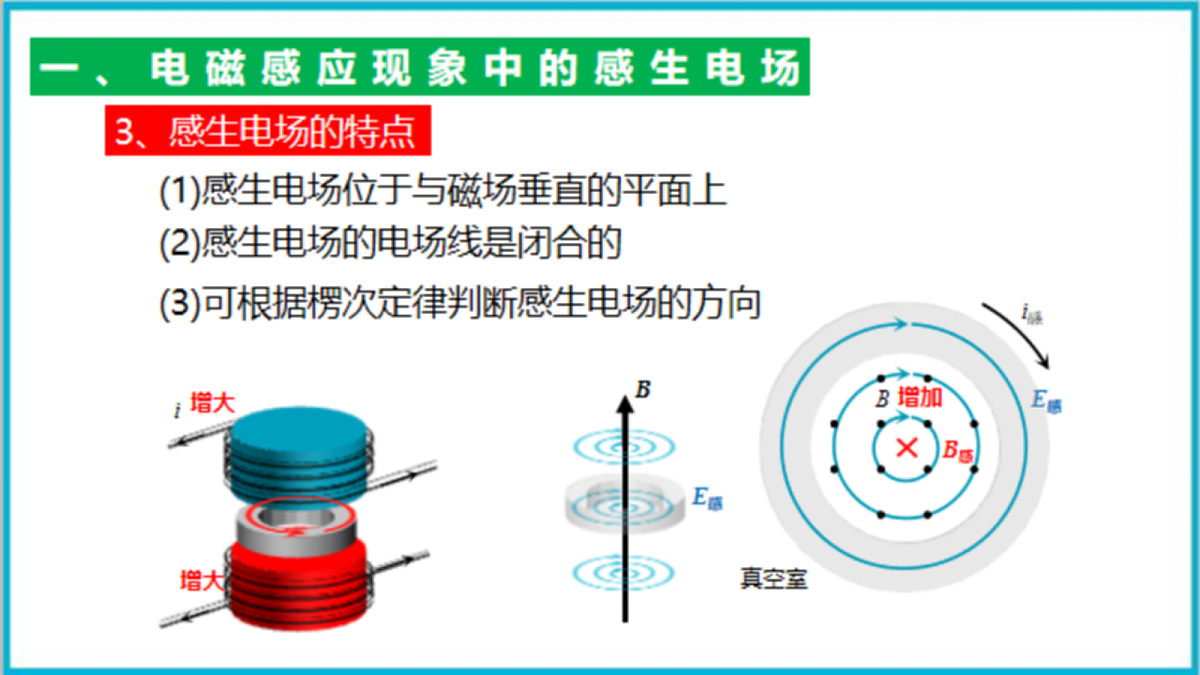

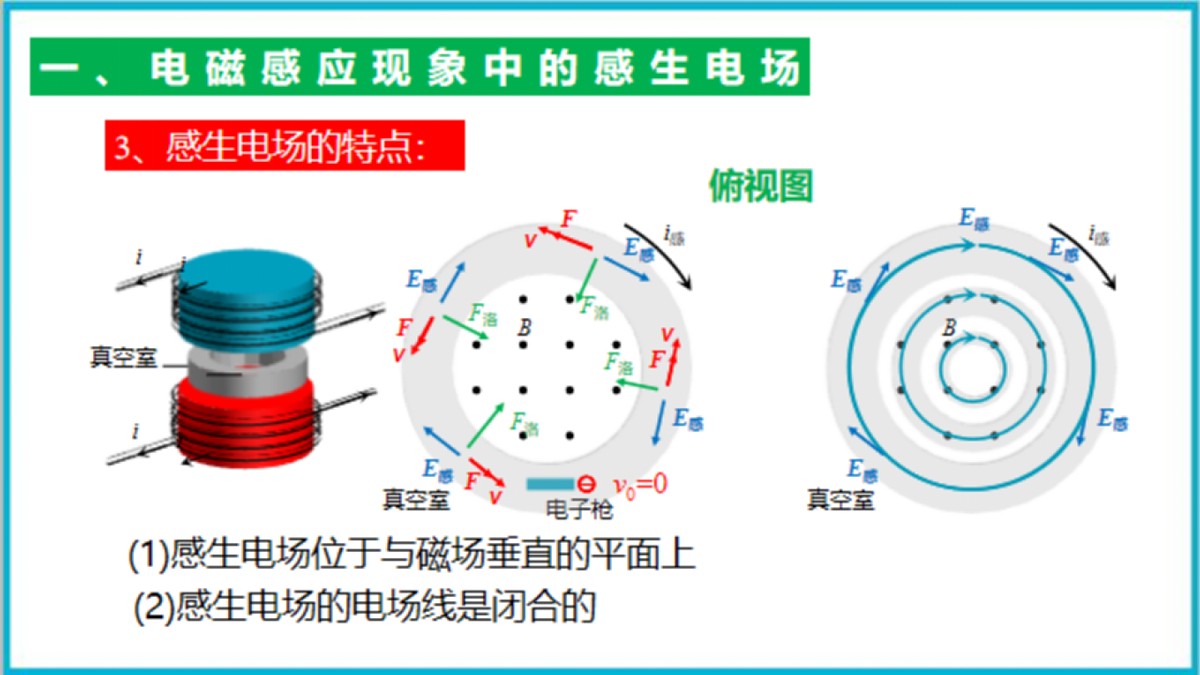

电磁感应现象中的感生电场
【例1】物理学的基本原理在生产生活中有着广泛应用．下面列举的四种器件中，在工作时利用了电磁感应现象的是(　　)
【解析】电磁炉利用电磁感应现象产生感应电流，从而产生焦耳热，D正确；A是利用带电粒子在磁场中的偏转，B、C是利用电流的热效应，A、B、C错误．
【例2】现代科学研究中常用到高速电子,电子感应加速器就是利用感生电场加速电子的设备,如图甲。电子感应加速器主要有上、下电磁铁磁极和环形真空盒组成。当电磁铁绕组通以变化的电流时,产生变化的磁场,穿过真空盒所包围的区域内的磁通量也随时间变化,这时真空盒空间内就产生感应涡旋电场,电子将在涡旋电场作用下加速。如图乙所示(上图为侧视图、下图为真空盒的俯视图),若电子被“约束”在半径为R的圆周上运动,当电磁铁绕组通有图中所示的电流时(　　)A.若电子沿逆时针运动,保持电流的方向不变,当电流增大时,电子将加速B.若电子沿顺时针运动,保持电流的方向不变,当电流增大时,电子将加速C.若电子沿逆时针运动,保持电流的方向不变,当电流减小时,电子将加速D.被加速时电子做圆周运动的周期不变
【解析 】当电磁铁绕组通有题图中所示的电流时,由安培定则可知将产生向上的磁场,当电磁铁绕组中电流增大时,根据楞次定律和安培定则可知,这时真空盒空间内产生顺时针方向的感生电场,电子沿逆时针运动,电子将加速,选项A正确,选项B、C错误;由于电子被“约束”在半径为R的圆周上运动,被加速时电子做圆周运动的周期减小,选项D错误。
【例4】 (多选)如图3所示，蹄形磁铁和矩形线圈均可绕竖直轴OO′转动。从上向下看，当磁铁逆时针转动时，则(　　)
A.线圈将逆时针转动，转速与磁铁相同B.线圈将逆时针转动，转速比磁铁小C.线圈转动时将产生大小、方向周期性变化的电流D.线圈转动时感应电流的方向始终是abcda
