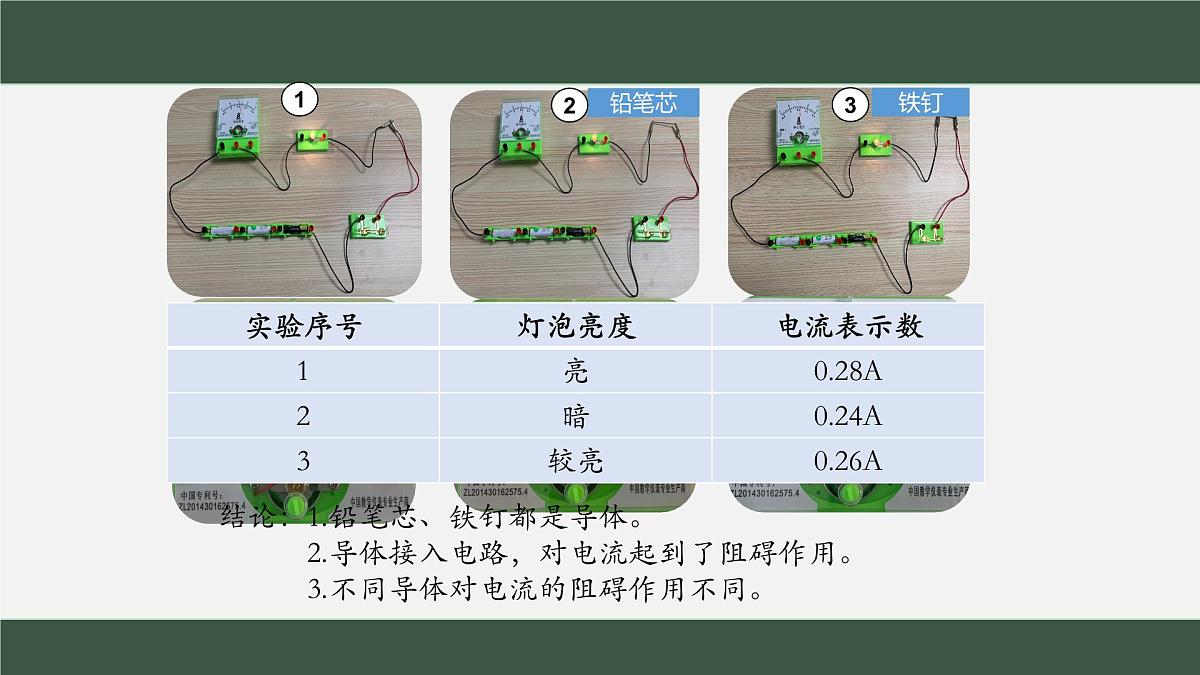

结论：1.铅笔芯、铁钉都是导体。 2.导体接入电路，对电流起到了阻碍作用。 3.不同导体对电流的阻碍作用不同。

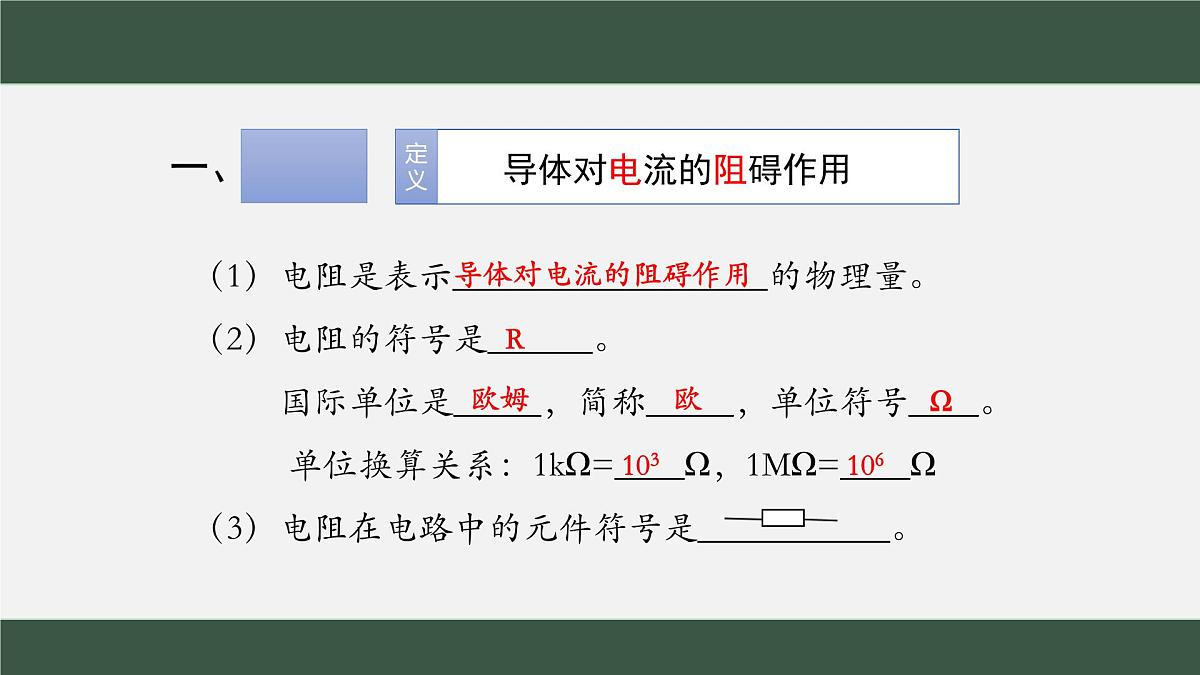

（1）电阻是表示__________________的物理量。（2）电阻的符号是______。 国际单位是_____，简称_____，单位符号____。 单位换算关系：1kΩ=____Ω，1MΩ=____Ω（3）电阻在电路中的元件符号是___________。
双手干燥 1000Ω-5000Ω
双手潮湿 200Ω-800Ω
电阻的大小与哪些因素有关？
可能与导体长度、横截面积和材料有关。
1.采用何种实验方法？

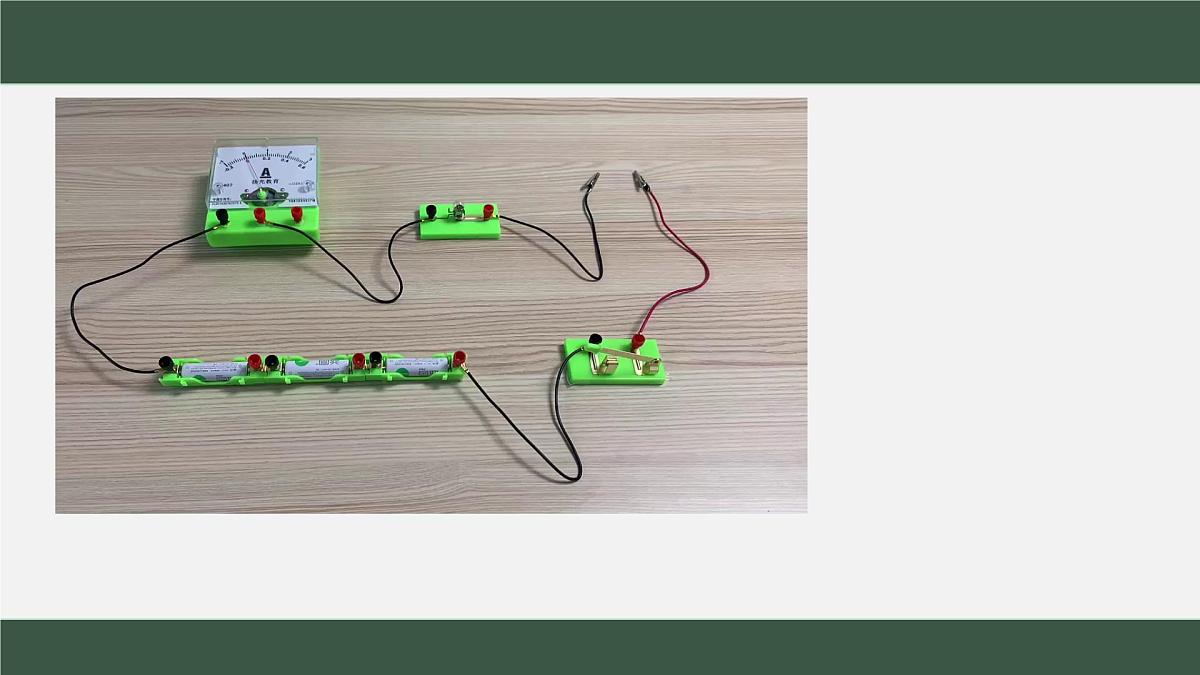

2.如何比较电阻的大小？
电流表示数越______，灯泡越_____，电阻越_____。
阅读P93《信息窗》，思考为什么不用铁做电线呢？
从电阻的影响因素考虑，若要实现电阻的连续变化，哪个因素最简便易行？
如何在小范围内安置长电阻丝且易于操控呢？
1.工作原理：改变接入电路中电阻丝长度，改变电阻。
①应与用电器_____联
②接入电路的接线柱：2个
自主实验，完成P95“交流与讨论”
相当于定值电阻，阻值不变且最大
相当于导线，阻值不变且最小
使用A、Ｃ（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，电阻变大，电流变小，灯变暗。
   使用滑动变阻器时，应注意：①了解阻值范围和允许通过的最大电流；②滑动变阻器要与被控制电路_____联；③将变阻器连入电路时应采用______________的接法；④为了保护电路，在闭合开关前滑片应放置于接入__________的位置。
