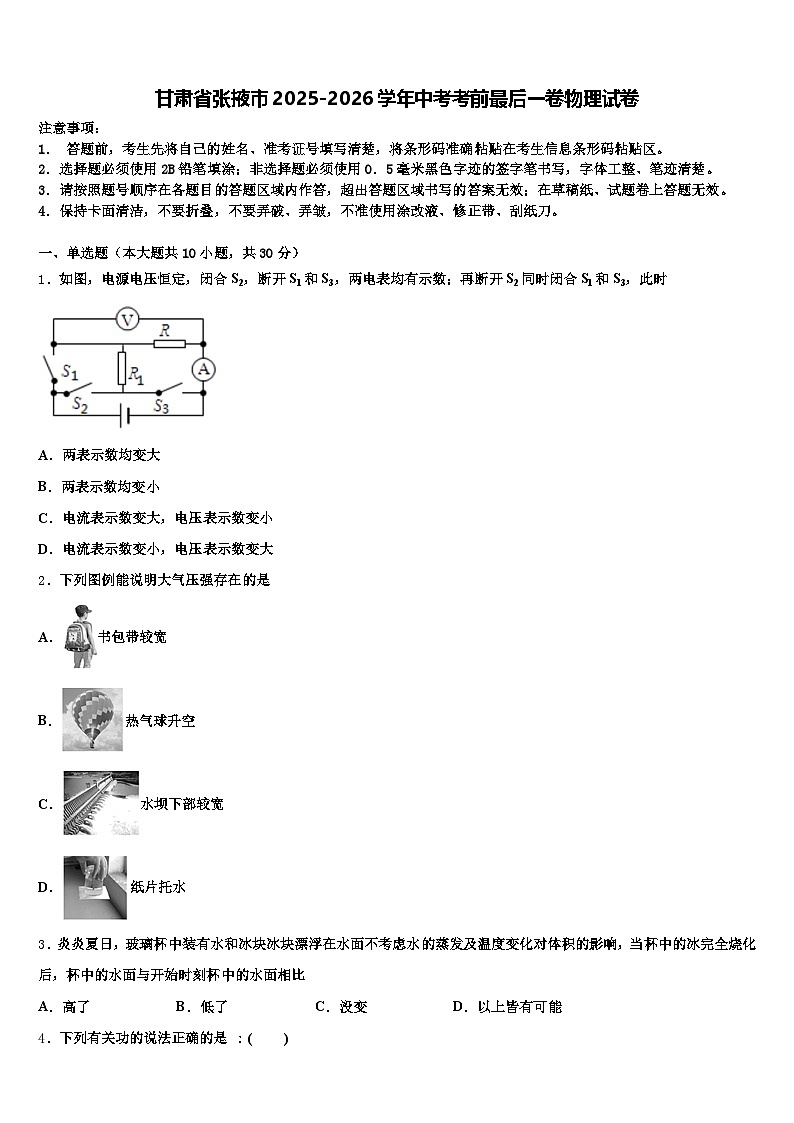

甘肃省张掖市2025-2026学年中考考前最后一卷物理试卷（含答案解析）

这是一份甘肃省张掖市2025-2026学年中考考前最后一卷物理试卷（含答案解析），共19页。试卷主要包含了如图所示，光滑带槽的长木条AB等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2同时闭合S1和S3，此时
A．两表示数均变大
B．两表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
2．下列图例能说明大气压强存在的是
A．书包带较宽
B．热气球升空
C．水坝下部较宽
D．纸片托水
3．炎炎夏日，玻璃杯中装有水和冰块冰块漂浮在水面不考虑水的蒸发及温度变化对体积的影响，当杯中的冰完全烧化后，杯中的水面与开始时刻杯中的水面相比
A．高了B．低了C．没变D．以上皆有可能

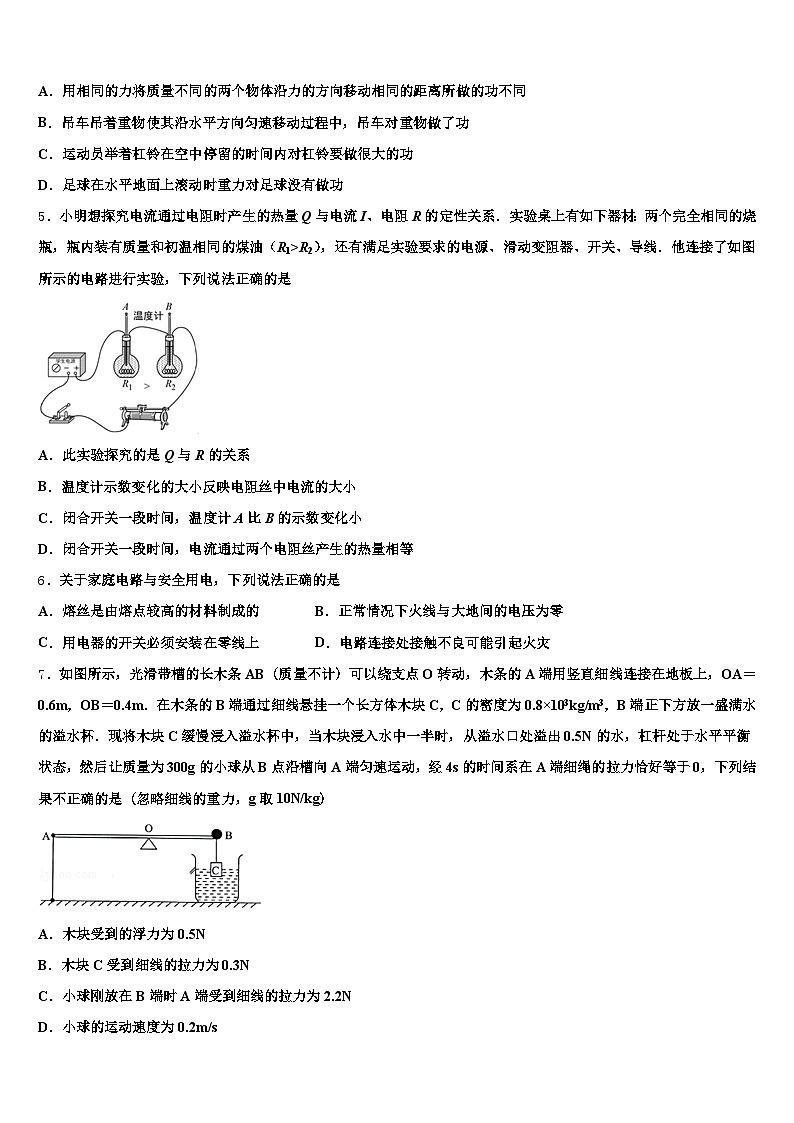

4．下列有关功的说法正确的是 ：( )
A．用相同的力将质量不同的两个物体沿力的方向移动相同的距离所做的功不同
B．吊车吊着重物使其沿水平方向匀速移动过程中，吊车对重物做了功
C．运动员举着杠铃在空中停留的时间内对杠铃要做很大的功
D．足球在水平地面上滚动时重力对足球没有做功
5．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系．实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油（R1>R2），还有满足实验要求的电源、滑动变阻器、开关、导线．他连接了如图所示的电路进行实验，下列说法正确的是
A．此实验探究的是Q与R的关系
B．温度计示数变化的大小反映电阻丝中电流的大小
C．闭合开关一段时间，温度计A比B的示数变化小
D．闭合开关一段时间，电流通过两个电阻丝产生的热量相等
6．关于家庭电路与安全用电，下列说法正确的是
A．熔丝是由熔点较高的材料制成的B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在零线上D．电路连接处接触不良可能引起火灾
7．如图所示，光滑带槽的长木条AB（质量不计）可以绕支点O转动，木条的A端用竖直细线连接在地板上，OA＝0.6m，OB＝0.4m．在木条的B端通过细线悬挂一个长方体木块C，C的密度为0.8×103kg/m3，B端正下方放一盛满水的溢水杯．现将木块C缓慢浸入溢水杯中，当木块浸入水中一半时，从溢水口处溢出0.5N的水，杠杆处于水平平衡状态，然后让质量为300g的小球从B点沿槽向A端匀速运动，经4s的时间系在A端细绳的拉力恰好等于0，下列结果不正确的是（忽略细线的重力，g取10N/kg）
A．木块受到的浮力为0.5N
B．木块C受到细线的拉力为0.3N
C．小球刚放在B端时A端受到细线的拉力为2.2N
D．小球的运动速度为0.2m/s

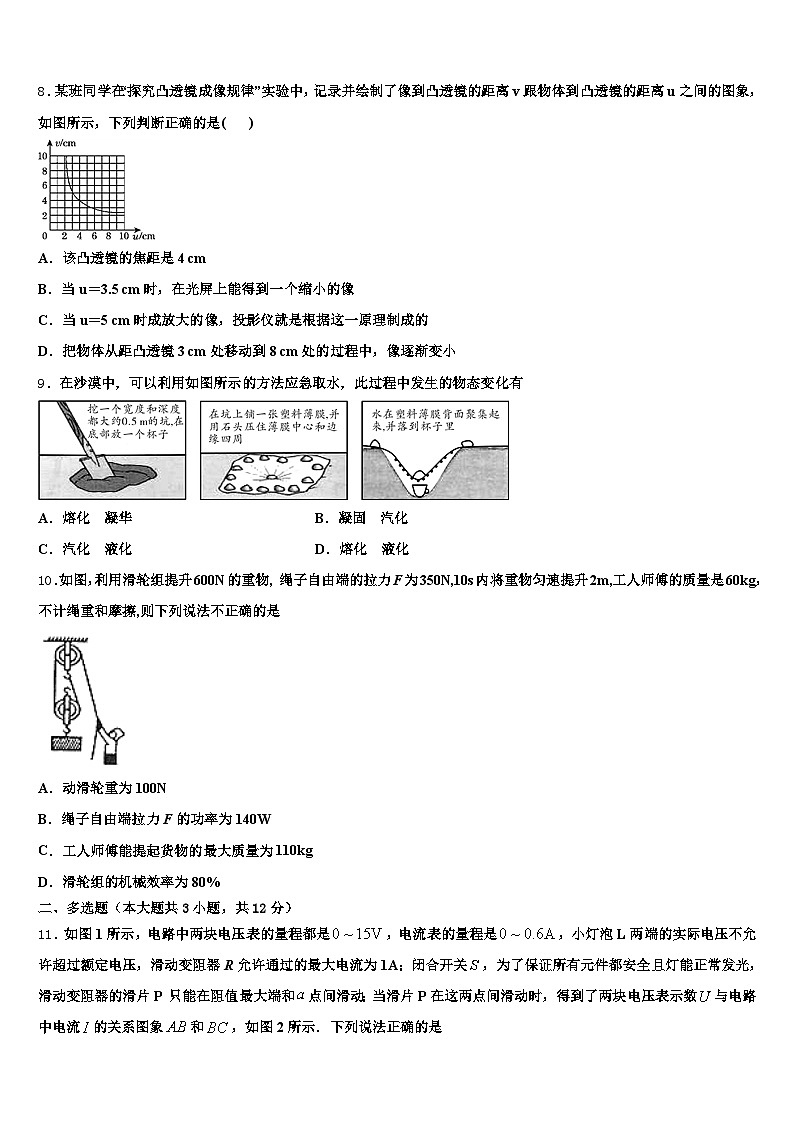

8．某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的图象，如图所示，下列判断正确的是( )
A．该凸透镜的焦距是4 cm
B．当u＝3.5 cm时，在光屏上能得到一个缩小的像
C．当u＝5 cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜3 cm处移动到8 cm处的过程中，像逐渐变小
9．在沙漠中，可以利用如图所示的方法应急取水，此过程中发生的物态变化有
A．熔化 凝华B．凝固 汽化
C．汽化 液化D．熔化 液化
10．如图，利用滑轮组提升600N的重物, 绳子自由端的拉力F为350N,10s内将重物匀速提升2m,工人师傅的质量是60kg，不计绳重和摩擦,则下列说法不正确的是
A．动滑轮重为100N
B．绳子自由端拉力F的功率为140W
C．工人师傅能提起货物的最大质量为110kg
D．滑轮组的机械效率为80%
二、多选题（本大题共3小题，共12分）
11．如图1所示，电路中两块电压表的量程都是，电流表的量程是，小灯泡L两端的实际电压不允许超过额定电压，滑动变阻器R允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全且灯能正常发光，滑动变阻器的滑片P 只能在阻值最大端和点间滑动；当滑片P在这两点间滑动时，得到了两块电压表示数与电路中电流的关系图象和，如图2所示．下列说法正确的是
A．电源电压为
B．小灯泡的额定功率为6W
C．小灯泡正常发光时的电阻为
D．该电路最大功率与最小功率之比为
12．在测里未知电阻Rx的实验中，提供的实验器材有：电源（电源两端电压不变且未知）、 电流表、电压表、滑动变阻器、阻值己知的定值电阻R0等．同学们设计了图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的是
A．B．
C．D．
13．在如图所示的电路中，A、B两点之间电压U保持不变，电路连接完好。当滑动变阻器的滑片P向右滑动时 ，下列说法不正确的是
A．电压表V1和电流表A的示数之比不变
B．电压表V2和电流表A的示数之比不变
C．电压表V1示数的变化量和电流表A示数变化量比值的绝对值增大
D．电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变
三、填空题（本大题共5小题，共10分）
14．现有两个分别标有“6V 6W”和“3V 6W”的灯泡和，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是______A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是______V。
15．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F–t和v–t的图象分别如图乙、丙所示．由图象可知：9~12 s内，推力对物体做功_____J，t=5 s时，物体受到的摩擦力是_____N．
16．如图所示为用已经调节好的天平称量物体的质量，根据图示读出此时烧杯和水的质量为______．
17．2019年1月3日，嫦娥四号成功在月球背面软着陆，月球车“玉兔二号”到达月面开始巡视探测．地球与嫦娥四号不能直接通信，而要借助先前发射的“鹊桥”号中继卫星进行中继通信，说明电磁波是沿____（选填“直线”或“曲线”）传播的；若嫦娥四号与地面进行单程通讯需要3s，则电磁波通过的路程约为____ km．（c=3×108m/s）
18．如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中（A、B在盐水中没有接触，其中B接电源正极），盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象，这种现象可以用______的规律解释；盐水中的电流方向是从______（选填“A到B”、“B到A”或“两个都有”）。
四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压一定．已知灯泡L标有“6V，7.2W”字样（灯泡电阻不受温度影响），R＝10Ω，滑动变阻器R0的最大阻值为40Ω．开关S、S1闭合后，滑动变阻器R0的滑动端P在a端时，灯泡L正常发光．
求灯泡L的电阻阻值；求电源的电压；在S闭合的情况下，通过对S1、S2的控制和调节滑动变阻器R0，可使整个电路所消耗的总功率最小，请求出电路总功率的最小值；在S闭合的情况下，通过对S1、S2的控制和调节滑动变阻器R0，可使整个电路所消耗的总功率最大，请求出电路总功率的最大值
20．体重为500N的同学用一根绳子通过甲图所示的滑轮组能够提起重力为400N的物体A，此时绳子达到最大承受力（若物体再增重绳子将断裂），不计绳重和摩擦。求：
（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是多少？
（2）若在（1）中提升物体A时，滑轮组的机械效率为80%，脚与地面的总接触面积为4×10﹣2m2，则人对地面的压强是多少？
（3）该同学仍用这根绳子和滑轮，组成如乙图所示的滑轮组，利用它从水中缓慢匀速地提起一个边长为0.2m的正方体B（不计水的阻力），当提到B的下表面所受水的压强为1.5×103Pa时，绳子断裂，则在绳子断裂的瞬间，物体B在水中受到的浮力是多少？
（4）正方体B的密度是多少？（计算结果用科学记数法表示，并保留到小数点后一位）
21．张丽买了一个三档电暖宝，电暖宝内部装有某种浓度的氯化钠水溶液充当保热介质，电热丝产生的热量全部被保热介质吸收．其电路图如图所示，R1、R2都是电热丝，电源电压保持36V不变．
当S1闭合，S2接a时为中温档，此时电暖宝的功率为18W，求R1的阻值为多少？当S1闭合，S2接b时为高温档，此时电暖宝的功率为45W，求电路中的总电流和R2的阻值为多少？若用高温档给保热介质加热，5分钟内使氯化钠水溶液的温度上升了5℃．那么该电热宝内0.9kg的氯化钠水溶液的比热容为多少？
五、作图题（本大题共2小题，共4分）
22．为了安全用电，请将独立工作的电灯和插座接到家庭电路。
23．按要求作图（请保留作图痕迹）：如图甲，画出物体AB在平面镜中所成的像．
如图乙，石块静止在水平桌面上，O为重心，画出它所受力的示意图．
如图丙，小磁针静止时的情况，请在虚线上标出磁感线的方向，并在括号内标明电源的“＋”或“—”极．
六、实验探究题（本大题共3小题，共15分）
24．如图所示，是探究“阻力对物体运动的影响”的实验。
（1）让同一小车从斜面上同一位置由静止开始下滑，目的是使小车到达水平面时的_____相同。
（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力_____。
（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_____运动。
（4）如图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_____关系（选填序号）
①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度。
25．学习了光学知识后，小强对有关探究实验进行了回顾和思考
图甲是“探究光的反射规律”的装置，某同学将一个平面镜放在水平桌面上，再把纸板DNF放置在平面镜上，正确操作实验，并在纸板上记录每次光的径迹如图所示．取下纸板，接下来进行的操作是_____，将数据记录在表格中并比较反射角与入射角．图乙是“探究平面镜成像特点”的装置，有关实验中所用器材的作用说法正确的是_____．
A．实验中要求两个蜡烛完全相同，这是为了比较像和物的大小关系．
B．用玻璃板代替平面镜，主要是利用玻璃透明的特点，使于确定像的位置，所以玻璃板越厚像越明显．
C．使用刻度尺，是为了测量像距和物距．
D．光屏是为了验证所成像的是实像还是虚像．在“探究凸透镜成像规律”实验中．，调整蜡烛、透镜和光屏到图丙所示位置时，光屏上出现清晰的烛焰的像，生活中的_____就是利用这一原理制成的；若将蜡烛稍远离凸透镜，光屏上的像变模糊，要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏_____（填“远离”或“靠近”）凸透镜：②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_____（填“凸透镜”或“凹透镜”）．
26．某小组在“测滑轮组机械效率的实验”中得到的数据如下表所示，实验装置如下图所示．
（1）实验中应沿竖直方向___________缓慢拉动弹簧测力计．
（2）小组同学发现实验过程中边拉动边读数，弹簧测力计示数不稳定，应该静止读数，你认为他的想法_________（选填“正确”或“不正确”），因为他没有考虑到___对滑轮组机械效率的影响．
（3）根据表中第1次实验数据，得出第一次实验的机械效率是_____________．
（4）通过比较____两次实验数据得出结论：同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高．（填实验次数的序号）
（5）通过比较2、3两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越重，滑轮组的机械效率___________．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
由电路图可知，闭合S2，断开S1和S3，两电阻串联，电压表测R的电压，电流表测电路中的电流，根据串联电路的电压规律可知，R两端的电压小于电源电压，电路的总电阻为两个电阻的和，则电流表的示数为I1=,再断开S2，同时闭合S1和S3,R2、R3并联，电压表测电源电压，故电压表的示数变大，此时电流表测R的电流，电流表的示数为I2=,比较可知电流表的示数变大，故A正确．
2、D
【解析】
A．书包带较宽是在压力一定时，增大受力面积，减小了压强，与大气压无关，故A不合题意；
B．热气球升空是利用空气的浮力，不能说明大气压强的存在，故B不合题意；
C．水坝下部较宽，是因为液体的压强随深度的增加而增大，下部较宽可承受更大的水的压强，与大气压无关，故C不合题意；
D．纸片托水，是因为杯内水的压强小于外界大气压，在大气压的作用下，使纸片和水不会掉落，故D符合题意；
故选D。
3、C
【解析】
因为冰块漂浮在水面上，所以F浮=ρ水gV排=G冰……….①
又因为冰完全烧化后，质量不变，重力不变，有G水=ρ水gV水=G冰……………②.
根据①②可得：ρ水gV排=ρ水gV水
V排=V水
即冰熔化成水的体积等于冰排开水的体积，所以当杯中的冰完全烧化后，杯中的水面与开始时刻杯中的水面相比没变，故C正确为答案．
4、D
【解析】
A．用相同的力将质量不同的两个物体沿力的方向移动相同的距离，根据W=Fs可知所做的功相同，故A错误．
B．吊车吊着重物使其沿水平方向匀速移动过程中，由于在重力方向上没有通过距离，所以吊车对重物不做功，故B错误．
C．运动员举着杠铃在空中停留的时间内，没有在力的方向上通过距离，所以对杠铃不做功，故C错误．
D．足球在水平地面上滚动时，在重力方向上没有通过距离，重力对足球没有做功，故D正确．
5、A
【解析】
A．由题意可知，电流相同，通电时间也相同，电阻不同，所以探究的是Q与R的关系，故A正确；
B．通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少，故B错误；
CD．在时间相同时、电流相同时，电阻越大，产生的热量越多，温度计A比B的示数变化大，故CD错误；
6、D
【解析】
A. 熔丝是由电阻率大、熔点较低的材料制成的，这样电路中电流过大时才能及时熔断，从而保护电路．故A错误．
B. 正常情况下火线与大地间的电压为220V．故B错误．
C. 为避免发生触电，用电器的开关必须安装在火线上．故C错误．
D. 若电路连接处接触不良，会导致连接处电阻较大．由Q=I2Rt可知，当电路中电流稍大时，会在接触不良的连接处产生过多的热量，容易引起火灾．故D正确．
7、D
【解析】
（1）溢水杯内裝满水，当物体放入后，根据阿基米德原理即可求出物体受到的浮力；
（2）根据F浮=ρ水V排g求排开水的体积；此时木块浸入体积为木块体积的一半，可求木块的体积，又知道木块的密度，利用密度公式和重力公式求木块重；根据FB=G﹣F浮求杠杆B端受到的拉力FB；
（3）根据杠杆平衡条件得出关系式FA×OA=FB×OB求出小球刚放在B端时A端受到细线的拉力；
（4）知道小球的质量可求重力，设小球的运动速度为v，则小球滚动的距离s=vt，可求当A端的拉力为0时，小球到O点距离（s﹣OB=vt﹣OB=v×4s﹣0.4m），再根据杠杆平衡条件得出G球×s′=FB×OB，据此求小球运动速度．
【详解】
A、溢水杯内盛满水，当物体放入后，物体受到的浮力：F浮=G排=0.5N，故A正确；
B、根据F浮=ρ液gV排可得排开水的体积：V排==5×10﹣5m3；因为一半浸入水中，所以物体的体积：V物=2V排=2×5×10﹣5m3=1×10﹣4m3；由G=mg和可得，物体的重力：G=mg=ρ物-V物g=0.8×103kg/m3×1×10﹣4m3×10N/kg=0.8N，则B端木块C所受的拉力：FB=G﹣F浮=0.8N﹣0.5N=0.3N，故B正确；
C、小球的质量为：m球=300g=0.3kg，小球的重：G球=m球g=0.3kg×10N/kg=3N，小球刚放在B端时，B端受到的力为3N+0.3N=3.3N，根据杠杆平衡条件得出关系式：FA×OA=FB×OB，则A端受到细线的拉力：，故C正确．
D、设小球的运动速度为v，则小球滚动的距离s=vt，当A端的拉力为0时，杠杆再次平衡，此时小球到O点距离：s′=s﹣OB=vt﹣OB=v×4s﹣0.4m，根据杠杆平衡条件可知：G球×s′=FB×OB，即：3N×（v×4s﹣0.4m）=0.3N×0.4m，解得：v=0.11m/s．故D错误．
故选D．
8、D
【解析】
试题分析：由图示可知，当物距为4cm时，像距也为4cm，由凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，像距与物距相等，故2f=4cm，则f=2cm，故A错误；由于2f=4cm，当u=3.5cm时，物距处于f和2f之间，因此成倒立、放大的实像，故B错误；当物距u=5cm时，物距大于2倍焦距，所以此时成倒立、缩小的实像，照相机是利用这一原理制成的，故C错误；把物体从距凸透镜3cm处移到8cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故D正确；故应选D．
【考点定位】凸透镜成像
9、C
【解析】
沙漠中的水分首先从液态变成气态的水蒸气，发生汽化现象．然后水蒸气遇到塑料膜凝结成液态的小水珠，发生液化现象，小水珠越积越多，最后落下来，被收集到杯中．
10、D
【解析】
A. 根据F=，则G动=nF-G=2×350N-600N=100N。故A正确，不符合题意。
B. 绳子自由端移动的距离为s=nh=2×2m=4m，则拉力F做的功为W=Fs=350N×4m=1400J，则拉力F的功率为P===140W。故B正确，不符合题意。
C. 若绳子自由端的拉力超过工人师傅的重力，则工人师傅将会被吊起，所以工人师傅能对绳子施加的拉力最大等于其自身重力，即最大拉力F最大=G人=m人g=60kg×10N/kg=600N。由F=得G= nF-G动，动滑轮重力不变，则工人师傅能提起货物的最大重力为G最大= nF最大-G动=2×600N-100N=1100N，则能提起货物的最大质量为m最大===110kg。故C正确，不符合题意。
D. 滑轮组的机械效率为η===85.71%。故D错误，符合题意。
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流．
当滑片位于a点时，电路中的电流最大，此时灯泡正常发光，
由图乙可知，电路中的电流I＝0.5A，灯泡两端的电压UL＝6V，变阻器两端的电压U滑＝6V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UL+U滑＝6V+6V＝12V，故A正确；
由可得，灯泡正常发光时的电阻：
，故C正确；
灯泡的额定功率，故B错误；
电路的最大功率：
P大＝UI＝12V×0.5A＝6W；
当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，
由图乙可知，电路的最小电流I″＝0.2A，
电路的最小功率：P小＝UI小＝12V×0.2A＝2.4W，
则P大：P小＝6W：2.4W＝5：2，故D正确；
12、ABD
【解析】
A．两电阻串联,电压表测Rx两端的电压U,电流表测电路电流I,根据,欧姆定律求出Rx的阻值；
B．当只闭合开关S时，R0与RX串联，电压表测RX两端电压UX，当S、S1同时闭合时，电路中只有RX的简单电路，电压表测电源电压U，根据串联电路中，电阻与电压关系得出,求出RX＝ 的阻值；
C．无论开关S、S1 的通断，电流表只能测出通过R0的电流I，从而可以知道电源电压U＝IR0 但RX的电流不知道就无法求出RX的电阻值；
D．当S、S1同时闭合时，电路中只有R0，电流表示数为I0，由此可以求出电源电压U＝I0R0 ，当只闭合开关S时，R0与RX串联，电流表示数I，串联电路总电阻R总＝R0+RX，则RX＝R总-R0 即RX＝ 可以求出RX的阻值．
要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．
13、BC
【解析】
由电路图可知，R1、R2、R3串联，V1测R1两端的电压，V2测R2两端的电压，电流表串联在电路中；当滑片向右滑动时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律和串联电路的特点对选项逐一分析得出答案。
【详解】
，R1与P的滑动无关，R1为定值，故V1和A的示数之比不变，故选项A正确；
，P向右滑动，R2变大，因此V2和A的示数之比变大，故选项B不正确；
，所以V1和A示数变化量的比值绝对值不变，故选项C不正确；
又UV1+UV2+UR3＝U，故|△U2|＝|△UV1|+|△UR3|，即
，所以电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变，故选项D正确。
三、填空题（本大题共5小题，共10分）
14、2.5 7.5
【解析】
根据题意知，L1的额定电压，额定功率，所以L1的额定电流为：
，L1的电阻为：，
L2的额定电压为，额定功率为 .
所以L2的额定电流为： ，
L2的电阻为：，
若两灯泡并联，若使其中一个灯泡正常发光，电源电压应为3V.
所以干路电流为： ，
若两灯泡串联，使其中一个灯泡正常发光，则电路中的电流应为 .
所以电源电压为：.
故答案为：2.5；7.5.
15、54 6
【解析】
由丙图知，9−12s时，物体匀速运动，v=3m/s，由乙图知，9−12s时，F=6N，则拉力F做功的功率：=6N×3m/s=18W；所以由 可知此过程中拉力F做的功为：=18W×(12s−9s)=54J；由于物体匀速运动，受力平衡，所以摩擦力与推力F平衡，大小为6N.
16、82.4g
【解析】
由图知道，砝码的质量是50g+20g+10g=80g，游码在标尺上对应的刻度是2.4g，所以，烧杯和水的质量是：80g+2.4g=82.4g．
17、直线 9×105
【解析】
电磁波可以在真空中传播，故地球指挥中心、“鹊桥”、月球探测器三者之间是利用电磁波传递信息的，电磁波是沿直线传播的；电磁波通过的路程约为：=3×108m/s×3s= 9×108 m=9×105 km.
18、同种电荷相互排斥，异种电荷相互吸引 B到A
【解析】
同种电荷相互排斥，异种电荷相互吸引，故负电荷向正极B移动，正电荷向负极A移动；把正电荷定向移动的方向规定为电流的方向，负电荷的定向移动方向与电流方向移动方向相反，把A．B碳棒插入盐水，A．B都连接电源后，盐水中负电荷向B移动，可见盐水中电流方向是B流向A。
四、计算题（本大题共3小题，共29分）
19、（1）5Ω（2）6V（3）0.72W（4）10.8W
【解析】
（1）设灯泡电阻为R灯，由P＝可知灯泡L的电阻值是：R灯＝=5.0Ω；
（2）当S、S1闭合，且滑片P在a端时，电路为L的简单电路，灯正常发光，说明电源电压和灯泡的额定电压相同，则电源电压是：U＝6V；
（3）电源电压一定，要使电路总功率最小，电路总电流最小，即电路总电阻最大，需要将两个较大的电阻串联，因为电阻R的阻值大于灯泡L的电阻，所以S、S2 闭合，S1断开，滑动变阻器调节到b端时，此时滑动变阻器R0的最大值与电阻R串联，
则电路总功率的最小值是：P最小＝；
（4）电源电压一定，要使电路总功率最大，电路总电流最大，电路总电阻最小，需要将两个电阻并联，
所以S、S1、S2均闭合，滑动变阻器调节到a端，此时灯泡L与电阻R并联，
则电路总功率的最大值是：P最大＝PR+P灯额＝＝10.8W．
20、（1）800J（2）6250Pa（3）60N（4）8.9×103kg/m3
【解析】
（1）对物体做的有用功： ；
（2）由得拉力做的总功：，
由甲图可知，n＝2，则绳端移动的距离： ，
由 可得绳端的拉力（由题知绳子达到最大承受力）：，
人对地面的压力：，
人对地面产生的压强： ；
（3）物体B下表面受到水的压力：，
由图乙可知，物体B上表面已经露出水面，根据浮力产生的原因（物体上下表面受到的压力差）可得，物体B受到的浮力： ；
（4）在甲图中，不计绳重和摩擦，拉力 ，则动滑轮的重力： ，
在图乙中，n＝3，在绳子断裂的瞬间，绳端的拉力F仍然为250N，
因拉力，则动滑轮受到向下的拉力：，
根据力的平衡条件可得，物体B所受的重力： ，
物体B的质量：，
物体B的体积： ，
物体B的密度：。
答：（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是800J；
（2）人对地面的压强是6250Pa；
（3）在绳子断裂的瞬间，物体B在水中受到的浮力是60N；
（4）正方体B的密度是8.9×103kg/m3。
21、（1）72Ω；（2）1.25A， 48Ω；（3）3000J/（kg•℃）．
【解析】
解：（1）中温档工作时，R2被短路，P1=18W，U=36V，则R1的阻值：；
（2）高温档工作时，R1和R2并联，P2=45W，则，
，
I2=I总﹣I1=1.25A﹣0.5A=0.75A，
；
（3）5min消耗的电能：W=Pt=45W×300s=13500J；
∵W=Q吸，Q吸=cm△t
．
答：（1）R1的阻值为72Ω；
（2）高温挡时电路中的总电流为1.25A，R2的电阻为48Ω；
（3）氯化钠水溶液的比热容为3000J/（kg•℃）．
五、作图题（本大题共2小题，共4分）
22、
【解析】
（1）对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
23、 (1)(2)(3)
【解析】
(1)平面镜成像的特点是：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点，连接连接两个像点即为物体AB的像．
(2)物体静止在水平桌面上，受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支持力的方向是竖直向上．
(3) 根据磁极间的相互作用判断通电螺线管的磁极；在通电螺线管的外部，磁感线从N极出、回到S极；利用右手螺旋定则确定电流的方向，进而确定电源的正负极．
【详解】
(1)先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′B′，即为物体AB在平面镜中所成的像，如图所示：

(2)石块静止在水平桌面上，处于平衡状态，受到重力G和支持力F为一对平衡力，大小相等、方向相反，过石块重心O，分别沿竖直向下和竖直向上的方向画一条有向线段，注意两条线段长度要相等，如图所示：

(3) 由于异名磁极相互吸引，通电螺线管的左端为N极、右端为S极；在通电螺线管的外部，磁感线从N极出、回到S极，所以磁感线的方向向右；由右手螺旋定则可知电流从右侧流入、左侧流出，电源的左边为负极、右边为正极，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、初速度 最小 匀速直线 ②④
【解析】
（1）用同一小车从同一斜面的同一高度由静止滑下是为了使小车到达水平面时的初速度相同；
（2）在该实验中，木板表面最光滑，阻力就最小，小车运动的距离最远，这说明小车受到的阻力越小，速度减小得越慢；
（3）由上述实验可推理得出：如果水平面绝对光滑，小车不受任何阻力，则它会在水平面上做匀速直线运动。
（4）同一小车从不同高度由静止滑下，通过小车运动的距离可知克服阻力做功的多少，从而可判断小车原来具有重力势能的大小，所以可以探究重力势能与高度的关系；由于小车从不同高度由静止滑下，到达水平面时的初速度不同，通过小车运动的距离可知小车达到水平面时的动能大小，所以还可探究动能与速度的关系。
25、测量入射角和对应反射角的大小 ACD 照相机 靠近 凹透镜
【解析】
（1）取下纸板后，应用量角器分别测出入射角和对应的反射角并记录在表格中，通过分析知道反射角等于入射角；
（2）图乙是“探究平面镜成像特点”的装置：
A．实验中要求两个蜡烛完全相同，物与像完全重合，这是为了比较像和物的大小关系，故A正确；
B．用玻璃板代替平面镜，主要是利用玻璃透明的特点，使于确定像的位置，所以玻璃板越薄，越能避免两个反射面带来的误差，故B错误；
C．使用刻度尺，是为了测量像距和物距，故C正确；
D．实像可以成在光屏上，虚像不能，光屏是为了验证所成像的是实像还是虚像，故D正确；
有关实验中所用器材的作用说法正确的是ACD；
（3）据图可知，此时的物距大于相距，即说明物体处于2倍焦距以外，像处于另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的；
若将蜡烛稍远离凸透镜，光屏上的像变模糊，此时物距变大，相距应该变小，故要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，应该让相距变小，故则应将光屏靠近凸透镜；②由于凹透镜对光线有发散作用，所以若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，让像推迟会聚，也可以使得像成在光屏上．
26、匀速 不正确 摩擦 74%（或者74.1%） 1、2 越低
【解析】
（1）实验中要竖直向上匀速拉动弹簧测力计，使物体匀速升高，此时系统处于平衡状态，测力计示数才等于拉力大小；
（2）小组同学发现实验过程中边拉动边读数，弹簧测力计示数不稳定，应该静止读数，他的想法不正确，因为她没有考虑到绳子与轮之间的摩擦对滑轮组机械效率的影响，导致测力计示数偏小；
（3）W有=Gh=4N0.1m=0.4J,W总=Fs=，所以第1次实验测得的机械效率为：η===×100%=74%；
（4）研究同一滑轮组提升重物时，机械效率与物重的关系时，要控制滑轮个数相同、绳子的段数相同，只改变物体的重力，故通过比较1、2两次实验数据得出结论：同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高；
（5）通过比较2、3两次实验数据，即对应的图乙、图丙两装置，滑轮组不同，提升的重物相同，动滑轮越重机械效率越小，故可得出结论：不同滑轮组提升相同重物时，动滑轮越轻，滑轮组的机械效率越高．（不同滑轮组提升相同重物时，动滑轮越重，滑轮组的机械效率越低）．
实验序号
钩码重量G/N
钩码上升高度h/m
绳端拉力F/N
绳端移动距离s/m
机械效率η
1
4
0.1
1.8
0.3
2
8
0.1
3.1
0.3
86%
3
8
0.1
2.5
0.4
80%
