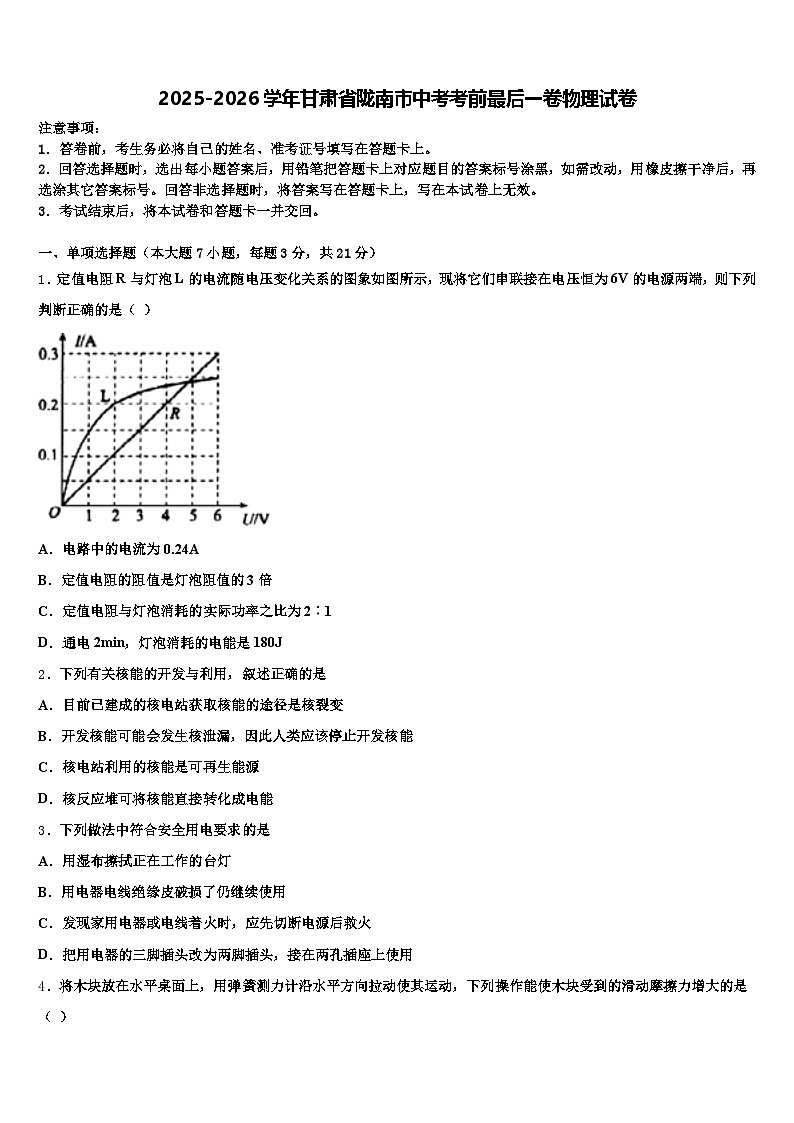

2025-2026学年甘肃省陇南市中考考前最后一卷物理试卷（含答案解析）

这是一份2025-2026学年甘肃省陇南市中考考前最后一卷物理试卷（含答案解析），共20页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．定值电阻R与灯泡L的电流随电压变化关系的图象如图所示，现将它们串联接在电压恒为6V的电源两端，则下列判断正确的是（ ）
A．电路中的电流为0.24A
B．定值电阻的阻值是灯泡阻值的3倍
C．定值电阻与灯泡消耗的实际功率之比为2︰1
D．通电2min，灯泡消耗的电能是180J
2．下列有关核能的开发与利用，叙述正确的是
A．目前已建成的核电站获取核能的途径是核裂变
B．开发核能可能会发生核泄漏，因此人类应该停止开发核能
C．核电站利用的核能是可再生能源
D．核反应堆可将核能直接转化成电能
3．下列做法中符合安全用电要求的是
A．用湿布擦拭正在工作的台灯
B．用电器电线绝缘皮破损了仍继续使用
C．发现家用电器或电线着火时，应先切断电源后救火
D．把用电器的三脚插头改为两脚插头，接在两孔插座上使用

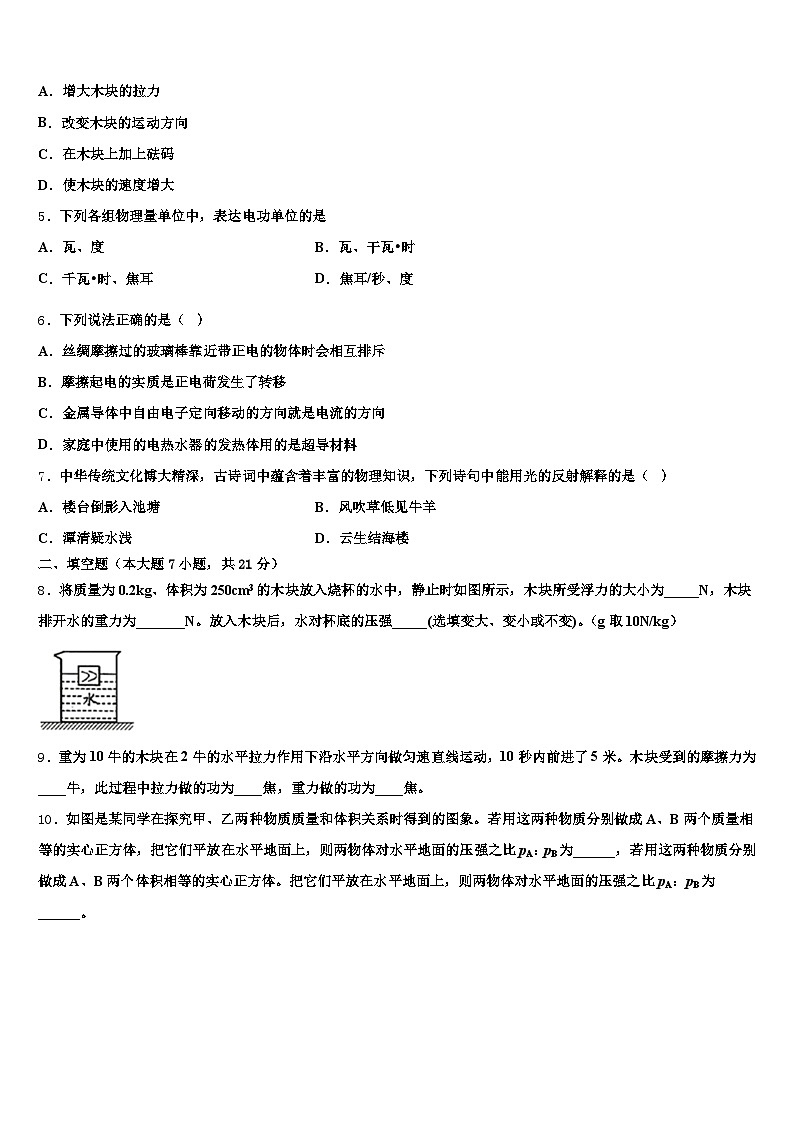

4．将木块放在水平桌面上，用弹簧测力计沿水平方向拉动使其运动，下列操作能使木块受到的滑动摩擦力增大的是（ ）
A．增大木块的拉力
B．改变木块的运动方向
C．在木块上加上砝码
D．使木块的速度增大
5．下列各组物理量单位中，表达电功单位的是
A．瓦、度B．瓦、干瓦•时
C．千瓦•时、焦耳D．焦耳/秒、度
6．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥
B．摩擦起电的实质是正电荷发生了转移
C．金属导体中自由电子定向移动的方向就是电流的方向
D．家庭中使用的电热水器的发热体用的是超导材料
7．中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是（ ）
A．楼台倒影入池塘B．风吹草低见牛羊
C．潭清疑水浅D．云生结海楼
二、填空题（本大题7小题，共21分）
8．将质量为0.2kg、体积为250cm3的木块放入烧杯的水中，静止时如图所示，木块所受浮力的大小为_____N，木块排开水的重力为_______N。放入木块后，水对杯底的压强_____(选填变大、变小或不变)。（g取10N/kg）
9．重为10牛的木块在2牛的水平拉力作用下沿水平方向做匀速直线运动，10秒内前进了5米。木块受到的摩擦力为____牛，此过程中拉力做的功为____焦，重力做的功为____焦。

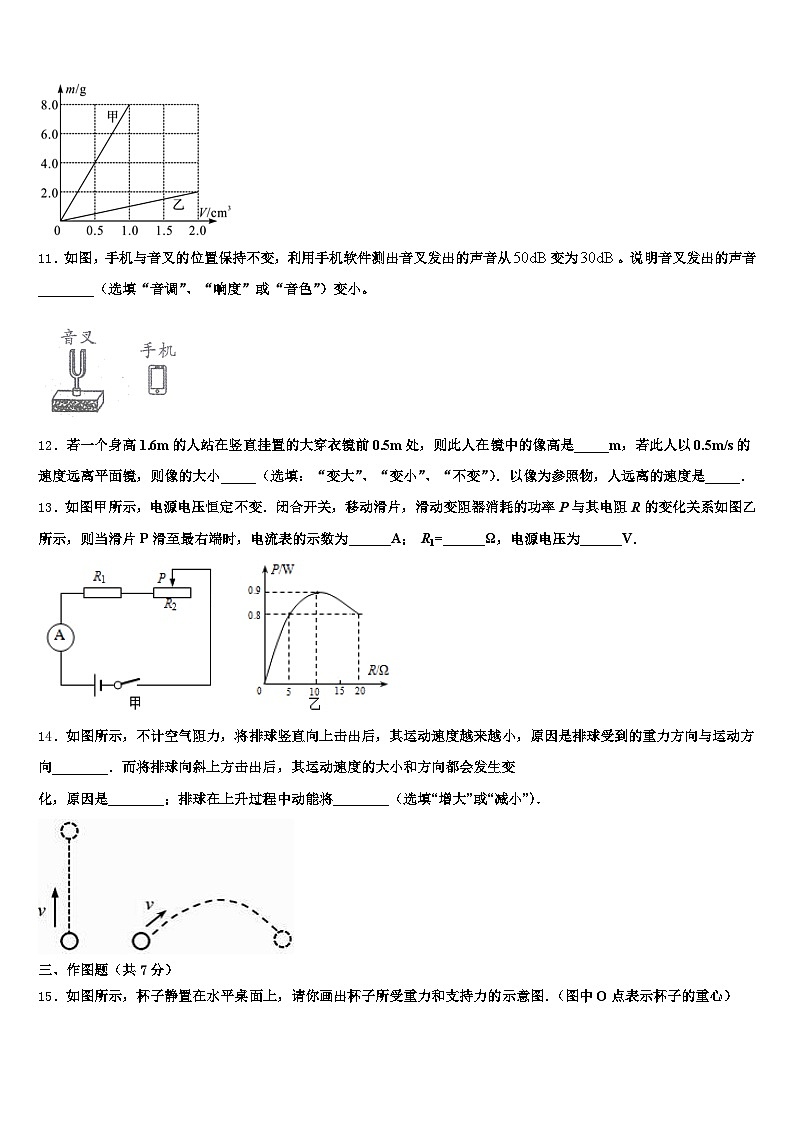

10．如图是某同学在探究甲、乙两种物质质量和体积关系时得到的图象。若用这两种物质分别做成A、B两个质量相等的实心正方体，把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______，若用这两种物质分别做成A、B两个体积相等的实心正方体。把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______。
11．如图，手机与音叉的位置保持不变，利用手机软件测出音叉发出的声音从变为。说明音叉发出的声音________（选填“音调”、“响度”或“音色”）变小。
12．若一个身高1.6m的人站在竖直挂置的大穿衣镜前0.5m处，则此人在镜中的像高是_____m，若此人以0.5m/s的速度远离平面镜，则像的大小_____（选填：“变大”、“变小”、“不变”）．以像为参照物，人远离的速度是_____．
13．如图甲所示，电源电压恒定不变．闭合开关，移动滑片，滑动变阻器消耗的功率P与其电阻R的变化关系如图乙所示，则当滑片P滑至最右端时，电流表的示数为______A； R1=______Ω，电源电压为______V．
14．如图所示，不计空气阻力，将排球竖直向上击出后，其运动速度越来越小，原因是排球受到的重力方向与运动方向________．而将排球向斜上方击出后，其运动速度的大小和方向都会发生变
化，原因是________；排球在上升过程中动能将________（选填“增大”或“减小”）．
三、作图题（共7分）
15．如图所示，杯子静置在水平桌面上，请你画出杯子所受重力和支持力的示意图．（图中O点表示杯子的重心）
16．物理学中，力可以用带箭头的线段来表示，线段是按一定比例（标度）画出的，其长短表示力的大小，箭头指向表示力的方向，线段的起点通常表示力的作用点，此即为力的图示．如图所示，物体在水平方向上受到水平拉力F和地面摩擦力f的作用（不计空气阻力），向右做加速直线运动．已知在水平方向上该物体所受的合力大小为，请按照图中摩擦力f的图示，用相同的比例（标度）在图中画出拉力F的图示．
（_____________）
17．如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图。
四、实验题（本大题共5小题，共20分）
18．如图1所示，在探究“二力平衡的条件”实验中：
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，此时木块两边所受的拉力_____（选填“相等”或“不相等”），这两个力是_____（选填“平衡”或“不平衡”）的
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是_____．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，原因是_____．
（4）为减小实验误差，小茗同学对实验装置进行了如图2所示改进，他将系于小卡片（重力可忽略不计）的两根细线分别跨过左右支架上的滑轮，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是___，为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，小茗下一步操作是____．
19．为了测量一标有“3.8V”小灯泡在额定电功率，实验室可以提供的实验器材如图所示。
（1）请你根据需要选出实验器材，并在图上正确连接实验电路
（_______）
（2）若将电路连好后，闭合开关，发现小灯泡发光很暗，电流表、电压表有示数．任意移动变阻器滑片，小灯泡亮度不变，两表示数均不变，则故障原因是：______________．
（3）改正电路后，上表为某小组的实验记录分析表：老师认为该小组的数据处理过程有错误，你认为正确的测量结果P额=_____________W．
20．探究水沸腾时温度变化的特点
如图所示，是某小组安装的实验装置，合理的安装顺序是_______（填序号）
①烧杯和水②酒精灯③铁杆A和温度计（含纸盖）④铁圈B和石棉网如表是小燕记录的实验数据：
实验过程中，她发现在第3min时，水中的气泡在上升的过程中逐渐_______．（选填“变大”或“变小”）．请将如图中的坐标系补充完整，并根据上表数据绘出水温与时间的关系图象__________．由数据及图象可知，水沸腾时，继续加热，水的温度_______．通过学习，小燕终于明白妈妈用炉火炖汤时，在汤沸腾后总是_______的道理（选填“保持大火”或“调为小火”）．
21．在“探究物体的动能大小跟哪些因素有关”的实验中．
（1）让钢球从高为h的斜面由静止释放，碰上水平面上静止的木块B，如图甲所示．实验时通过观察木块移动的距离来判断钢球动能的大小．若斜面光滑，钢球从静止滚到斜面底端的过程中，钢球的机械能____（填“守恒”或“不守恒”）．若不用木块B，在桌面上铺一条毛巾，______（填“可以”或“不可以”）用钢球A在毛巾表面滚动的距离来体现．
（2）实验表明，让同一钢球A从同一斜面的不同高度由静止释放，高度h越高，木块B被撞得越远，由此可以得出结论：__________．
（3）让两个不同质量的钢球分别从同一斜面的同一高度由静止释放．质量_____（填“大”或“小”）的钢球把木块撞得远．两次实验中，木块B所受的滑动摩擦力_______（填“相同”或“不同”）．
（拓展）若斜面光滑，钢球从斜面静止滑下碰撞木块后，木块在水平面上滑动一段距离后停下来．增大斜面的倾角，仍让钢球从同一高度处由静止滑下，如图乙所示，则木块在水平面上移动的距离_______（填“变大”、“不变”或“变小”）（不计空气阻力）．
22．小明用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．
在图甲中，闭合开关后，通电螺线管的右端为____极．（选填“N”或“S”）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，这样操作是为了探究通电螺线管外部磁场方向和_____有关．图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针___（选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做__运动时，导体中会产生感应电流．小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．
装置改进：___________________操作改进：_____________
五、计算题（本大题共2小题，共13分）
23．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
24．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）
（1）求加湿器处于低档位置时的发热功率;
（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]
（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?
六、综合能力题（本大题共3小题，共18分）
25．生活处处有物理，留心观察皆学问．小明观察到汽车应用了大量物理知识．
(1)汽车的倒车雷达在使用过程中是通过___来传递信息的，它在真空中的传播速度是____．
(2)汽车尾部的导流板做成上平下凸的形状（如图)，行驶时气流对导流板上面的压强___（大于/等于/小于)对导流板下面的压强．
(3)冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的____方（上/下），空气受热后空气分子的运动将____．车内空气对流加快，为了便于将发动机的热量传递，供暖介质应具有___的性质．
(4)某汽车在平直公路上以108km/h的速度匀速行驶，输出功率是90kW，则车受到的阻力是____N，使汽车前进的牵引力的施力物体是____．
26．舞剧千手观音是在广为流传的千手观音故事的基础上重新创作的，演绎了一段极具寓言色彩的故事．图为由张继钢担任编剧、编导的大型舞剧千手观音登上了国家大剧院的舞台时的剧照．
如图所示，观众看不见领舞者身后站着的其她舞蹈者，这是因为光的______的缘故．
佛光普照，梵音如丝，聆听脱俗乐音，我们能分辨出究竟是何种乐器在发声，因为不同的乐器发声，其______是不同的．填“音调”、“音色”或“响度”
舞台上云雾缭绕，宛如天庭，它们是固态二氧化碳______时吸热导致空气中的水蒸气遇冷______而产生的效果．填物态变化
聋哑少女听不清声音，她们是如何感知音乐节奏的？训练中，技术人员通过加大音量，使音箱、舞台产生______，从而使靠在音箱上或站在舞台上的聋哑少女感觉到音乐节奏的变化．
27．阅读短文，回答问题
电动汽车
电动汽车是环保的交通工具，行驶时蓄电池给电动机供电，电动汽车的主要部分参数如表所示，如图甲所示，在测试过程中，司机和一名陪同人员上车．司机驾驶该充满电的车以节电模式匀速行驶30km，电池剩余容量为58kW•h，陪同人员负责记录测试数据，已知司机和陪同人员的质量均为70kg，汽车匀速行驶时所受阻力为总重力的6％，g取10N/kg．
（1）为了节能，车靠近目的地前可采用“再生制动”的方法：在车速逐渐减到60km/h的过程中，不采用机械刹车，由于电动汽车继续行驶，带动电机逆向发电，将电能存储在蓄电池内，此时电机的工作原理是______________
（2）汽车刹车原理图如图乙所示，连着刹车踏板的金属杆可视为一根能绕O点转动的______________（选填“省力”、“等臂”或“费力”）杠杆．
（3）在测试前，人未上车，此时电动汽车对水平地面的压强为_______________Pa．在此测试过程中，电动汽车匀速行驶30km，牵引力做的功为______________J．该电动汽车将电能转化为机械能的效率为______________%.
（4）如图丙是小明设计的车速提醒电路，R为定值电阻，RV的阻值随车速的变化而改变．当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速．图丁是RV的阻值与车速关系的图像．图戊是车速从0加速到100km/h过程中，RV消耗的电功率随电流变化的图像．则图丁中图线与纵坐标相交点的电阻值是______________Ω．当车速达到75km/h时，此时电压表的示数为______________V.
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．当灯泡和电阻串联在电路中时，通过它们的电流是相等的，总电压等于它们两个所分的电压之和，则图示可以看出，当电路中的电流等于0.2A时，灯泡与电阻的电压之和为6V，故A错；
B．此时电阻两端的电压为灯泡两端电压的2倍，所以可知定值电阻的阻值是灯泡阻值的2倍，故B错；
C．由于串联电路中电流处处相等，所以实际功率之比等于电阻之比，所以定值电阻与灯泡消耗的实际功率之比为2︰1，故C正确；
D．通电2min，灯泡消耗的电能是W=UIt=2V×0.2A×120s=48J，故D错；
2、A
【解析】
A、目前核电站获得核能的途径是核裂变，故正确；
B、核泄漏造成的核辐射会使周边环境严重污染，但合理开发核能能解决人类能源危机，故错误；
C、核电站利用可控制的核裂变来发电，核能不可能在短时间从自然界得到补充，是不可再生能源，故错误；
D、核能发电的能量传递和转化过程是：核能→水和蒸汽的内能→发电机转子的机械能→电能，故错误。
3、C
【解析】
A．生活中的水是导体，用用湿布擦拭正在工作的台灯易造成触电，故不符合安全用电要求；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故不符合安全用电要求；
C．家用电器失火，导线的绝缘皮烧坏，用电器漏电，如果用水救火，水是导体，人间接 接触火线，发生单相触电事故，故符合安全用电要求；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故不符合安全用电要求．
4、C
【解析】
试题分析：滑动摩擦力大小与压力大小和接触面的粗糙程度有关，与物体的运动情况或受力情况无关．
解：A、木块所受滑动摩擦力大小与所受拉力无关，A错误；
B、木块所受滑动摩擦力与木块的运动方向无关，B错误；
C、在木块上加砝码，木块对桌面的压力增大，则滑动摩擦力增大，C正确；
D、木块所受的滑动摩擦力与木块的速度无关，D错误．
故选C．
5、C
【解析】
在物理学中，
电能的基本单位是焦耳，符号是J；常用单位是千瓦时，也叫度，符号是kW•h；
故选C．
6、A
【解析】
用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时，同种电荷会相互排斥，故A正确；摩擦起电的实质是使电子从一个物体转移到另一个物体，故B错误；金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C错误；家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误；故应选A．
7、A
【解析】
试题分析： “楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故A正确；“风吹草低现牛羊”是由于光沿直线传播而形成的，故B错误；“潭清疑水浅”是由于池底的光从水中斜射入空气中时发生折射，折射角大于入射角而形成的，故C错误；“云生结海楼”是海市蜃楼现象，是由光的折射形成的，故D错误；故应选A．
【考点定位】光的反射
二、填空题（本大题7小题，共21分）
8、2 2 变大
【解析】
由图知道，木块静止时在水面上漂浮，所以，受到的浮力和自身的重力相等，即木块受到的浮力是：F浮 =G=mg=0.2kg×10N/kg=2N；由阿基米德原理知道，木块排开水的重力是：G排=ρgV排=F浮 =2N； 放入木块后烧杯内水面上升，由p=ρgh知道，烧杯底部所受水的压强变大。
9、2 10 0
【解析】
木块匀速运动时受到的摩擦力f和拉力F是一对平衡力，大小相等，则f=F=2N；拉力做功：W=Fs=2N×5m=10J；木块在水平方向上运动，在重力方向上没有移动距离，重力做功为0J。
10、4：1 8：1
【解析】
由图可知，当m甲=8g时V甲=1cm3，当m乙=2g时V乙=2cm3，则甲乙两种物质的密度分别为：ρ甲==8g/cm3，ρ乙==1g/cm3，；
质量相等的A、B两个实心正方体的体积之比：，
由V=L3可得，两正方体的边长之比：，
A、B两正方体的底面积之比：，
因水平面上物体的压力和自身的重力相等，所以，两物体对水平地面的压强之比：；
体积相等的A、B两个实心正方体的质量之比：，
因体积相等的两个实心正方体的底面积相等，所以，两物体对水平地面的压强之比：。
11、响度
【解析】
dB是声音响度的单位；测出音叉发出的声音从50dB变为30dB．说明音叉发出的声音的响度变小。
12、1.6；不变；1m/s
【解析】
试题分析：根据平面镜成像特点进行判断．
平面镜成像特点：物像大小相等，物像到平面镜的距离相等，物像连线与镜面垂直，平面镜中成的是虚像．
解：因为物体在平面镜中成虚像，物像大小相等，人身高1.6m，则此人在镜中的像高1.6m，若此人以0.5m/s的速度远离平面镜，则像的大小不变．以像为参照物，人远离的速度是2×0.5m/s=1m/s．
故答案为1.6；不变；1m/s．
【点评】①熟练掌握平面镜成像的特点，并且灵活运用．
②注意视觉的像大小变化和真实的像大小变化的不同；注意“像与物的距离”和“像与镜的距离”问法上的不同．
13、0.2 10 6
【解析】
由图象可知,滑动变阻器的电阻值R2=10Ω时，消耗的功率为0.9W，
根据P=UI=I2R可得：
电路中的电流I===0.3A，
由电阻的串联及欧姆定律有：
电源电压U=I(R1+R2)…①
由图象可知,滑动变阻器的电阻值R′2=20Ω时，消耗的功率为0.8W，
根据P=I2R可得：
电路中的电流I′===0.2A，
由电阻的串联及欧姆定律有：
电源电压U=I′(R1+R′2)…②
由①②得：I(R1+R2)=I′(R1+R′2)，将已知量代入，
解得：R1=10Ω；U=6V;
当滑片P滑至最右端时,滑动变阻器连入电路中的阻值最大为20Ω,由(1)知,此时的电流值为I′=0.2A，即电流表示数为0.2A；
14、相反 排球运动方向与所受到的重力方向不在一条直线上 减小
【解析】
（1）将排球竖直向上击出后，其运动速度越来越小，原因是排球受到的重力方向与运动方向相反；
（2）斜上方击出后，速度方向斜向上，重力方向竖直向下，由于排球运动方向与所受到的重力方向不在一条直线上（或“成一夹角”），排球的运动速度的大小和方向都会发生变化；
（3）球在上升过程中，重力势能不断增加，由于该系统中只受到重力，因此机械能守恒，势能增大，动能减小．
三、作图题（共7分）
15、如下图所示
【解析】
试题分析：重力方向竖直向下，用G表示，杯子的支持力垂直斜面且指向杯子，故力的示意图如图所示：
考点：力的示意图
16、
【解析】
由于物体向右加速运动，故合外力方向水平向右，大小为2N，图中摩擦力的大小为4N，方向水平向左，物体在水平方向上受到水平拉力F和地面摩擦力f的作用，根据力的合成得到F合=F-f=2N，拉力F=F合+f=2N+4N=6N，拉力的方向水平向右，按照题目所给的标度，从物体的重心沿水平向右画出拉力的图示，如图所示：
17、
【解析】
O点是杠杆的支点，从支点向拉力F1作用线做垂线，即是力臂L1；重物的重心在物体的几何重心，重力的方向是竖直向下的，从作用点起沿竖直向下的方向，画一条带箭头的线段；如图所示。
四、实验题（本大题共5小题，共20分）
18、相等 平衡 二力在同一直线上 木块与桌面之间有摩擦 细线 将卡片剪开
【解析】
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，属于平衡状态，此时木块两边所受的拉力相等，这两个力是平衡的；
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是二力在同一直线上．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，这是因为木块与桌面之间有摩擦，此时木块在摩擦力和两个拉力作用下处于平衡．
（4）如图改进后，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是细线；为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，应将卡片剪开，使其变为两个物体．
19、 滑动变阻器同时连接下接线柱(滑动变阻器连接了C、D两个接线柱也可得分) 1.52
【解析】
(1)测量灯泡电功率实验中，电流表、滑动变阻器串联在电路中，电压表和灯泡并联，接15V量程，电源选择6V的蓄电池，具体连接如图所示：
。
(2)灯泡的发光很暗，说明电阻太大，而滑动变阻器的移动不能改变电路中的电流、电压，所以滑动变阻器连接错误，滑动变阻器的下面两个接线柱接入了电路，相当于一个定值电阻，起不到滑动变阻器的作用；
（3）小灯泡的额定功率是在灯泡两端电压为额定电压时的功率，不是不同电压时的功率的平均值，所以序号2中电压表示数是3.8V，电流表示数是0.4A时的功率1.52W是额定功率。
20、②④①③ 变小 不变 调为小火
【解析】
（1）安装的实验装置顺序是由下往上，即为：酒精灯、铁圈B和石棉网、烧杯和水、铁杆A和温度计（含纸盖）．
（2）水在沸腾前，水上面温度低于下面温度，气泡在上升过程中遇冷，体积变小．
（3）通过描点绘出的图像如所示．
（4）液体在沸腾过程中，不断吸热，但温度保持不变．（5）由液体沸腾的特点可知：在汤沸腾后总是调为小火加热．
21、守恒 可以 质量相同时，物体的速度越大，动能越大 大 相同 不变
【解析】
（1）因为是光滑的斜面，没有摩擦，所以在斜面上滑下的小球没有能量的损耗，在能量转化过程中能量是守恒的；若不用木块B，在桌面上铺一条毛巾，接触面的粗糙程度相同，小球克服摩擦力做功，可以用小球在毛巾表面滚动的距离来体现动能的大小；
（2）同一钢球从不同的高度滚下，位置高的滚到斜面底端的速度就大，把木块推得越远说明运动的木块做功多，动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，钢球的速度越大，动能就越大；
（3）让质量不同的钢球从同一高度滚下，小球到达斜面底端时的速度就是一定的，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大；两次实验中，木块B对水平面的压力和接触面的粗糙程度不变，木块B所受的滑动摩擦力不变；
【拓展】
斜面光滑，钢球从斜面静止滑下后，重力势能全部转化为动能，增大斜面的倾角，钢球从同一高度处由静止滑下，重力势能全部转化为动能，重力势能不变，动能不变，钢球的速度不变，撞击木块后，木块在水平面上移动的距离不变．
22、N； 电流方向； 会； 切割磁感线； 换强磁铁（或绕制线圈）； 快速移动导体（或磁铁）。
【解析】
（1）在图甲中，闭合开关后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极；
（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，即电流方向影响磁场的方向，所以这样操作是为了探究通电螺线管外部磁场方向和电流方向有关；
（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，导体能切割磁感线，所以灵敏电流计的指针会偏转．这说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；
（4）小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，从实验装置上的改进为：换用磁性更强的磁体或用多匝线圈代替导体进行实验，这样产生的感应电流大，现象明显；
从操作上的改进建议为：加快导体（或磁体）切割磁感线运动的速度，因为速度越快，产生的感应电流也越大，现象明显。
五、计算题（本大题共2小题，共13分）
23、6伏； 0.5安； 10欧
【解析】
由电路图可知，R1与R1并联，电流表A1测R1支路的电流，电流表A测干路电流．(1)因并联电路中干路电流等于各支路电流之和，所以，电流表A的示数为0.8A，电流表A1的示数为0.3A，因并联电路中各支路两端的电压相等，所以，由I可得，电源的电压：UI1R10.3A×10Ω6V，通过电阻R1的电流：I1I−I10.8A−；(1)并联电路各支路独立工作、互不影响，因替换前后，只有一个电流表的示数发生了变化，所以，电阻R0替换的是电阻R1，电流表示数发生变化的是干路电流表A，否则两电流表的示数均发生变化，由电流表A示数的变化量为0.1A可知,替换后，干路电流表A的示数为I′0.7A或I″=0.9A，则通过R0的电流为：I01I′−I10.7A−或I01I''−I10.9A−，R0的阻值：R0115Ω或R0110Ω.
24、（1）100W （2）14 （3）120W
【解析】
（1）由电路图可知，开关接2、3时电路为两电阻串联电路，开关置于3、4时只有R1连入电路，比较两种情况下电路中的总电阻，根据P=可知其功率关系，功率大的加热状态，否则为保温状态；
（2）水箱装满水时水的体积和水箱的容积相等，根据m=ρV求出水的质量，根据W=Pt求出加热30min水吸收的热量，不考虑热损失W=Q吸，根据Q吸=cm△t求出水升高的温度．
（3）根据题意求出转27圈消耗的电能，根据P=求出点加热器实际加热功率．
【详解】
（1）由图甲知，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电源电压一定，由P＝可知，接“2、3”时电阻最大，为低档，接“3、4”时电阻最小，为高档；由图乙知，高档功率可得R1的阻值：R1＝＝121Ω；由题知，R2＝3R1，低档发热功率：P低＝＝100W；（2）由图乙知，工作30min时，其中高档10min，低档20min，所以加湿器在高档正常工作时消耗的电能：W＝W高＝P高t高＝400W×10×60s＝2.4×105J．高档加热时产生的热量全部被水吸收即W高耗＝Q水＝2.4J,解得14.（3）电能表表盘上的参数2700r/kw.由题意得电能表的转盘在5min内转了27圈消耗的电能Wkwh kw∙h, 此时电阻R１的实际加热功率P0.12kw120W.
六、综合能力题（本大题共3小题，共18分）
25、超声波1大于上方加快比热容较大3111N地面
【解析】
(1) 倒车雷达利用反射的超声波来区分障碍物的距离，真空不能传声，超声波在真空中的传播速度是1．
(2)汽车尾部的导流板做成上平下凸的形状，导流板上方的空气流速小压强大，下方的空气流速大压强小，产生一个向下的压强差，可以增加轿车对地面的压力，提高车轮的抓地性能．
(3)冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的上方，对空气进行加热时，空气受热分子运动加快，体积膨胀，密度减小，故热空气会上升，冷空气会下降，所以想要对整个车内的空气加热，将热空气吹向下方；
因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以供暖中用水做传热介质．
(4)汽车的速度v=118km/h=31m/s，由P=Fv可得：
拉力F== =3111N，
因为汽车做匀速直线运动，所以所受阻力和拉力相等，即f=F=3111N．
因为汽车驱动轮在前，匀速行驶时，前轮相对地面有向后运动的趋势，则地面给前轮一个水平向前的摩擦，这个摩擦力驱动汽车向前运动，故使汽车前进的牵引力的施力物体是地面．
26、直线传播 音色 升华 液化 振动
【解析】
（1）观众看不见领舞者身后站着的其他人，光在同种均匀介质中是沿直线传播的，光不能穿过不透明的物体．
（2）不同发声体的材料、结构不同，发出声音的品质和特色也就不同．因此不同的乐器它们发出的音色也不同．
（3）舞台上烟雾缭绕是使用干冰，也就是固态的二氧化碳．利用干冰的升华吸热，而导致空气中的水蒸气遇冷液化而形成小水珠飘浮在空中形成雾．
（4）因为声音是由振动产生的，因此训练中，技术人员通过加大音量，使音箱、舞台产生振动，从而使靠在音箱上或站在舞台上的聋哑少女感觉到音乐节奏的变化．
点睛：此题是基础知识的综合考查，涉及的知识有光的直线传播、声音的特性和物态变化，要注意辨别其应用.
27、电磁感应 省力 3.4×105 2. 7×107 75 10 9.6
【解析】
（1）汽车行驶带动电机逆向发电，机械能转为电能，电机是利用电磁感应原理进行发电的；
（2）由图可知，O点为支点，活塞对金属杆的力是阻力，脚对刹车踏板的力是动力，且动力臂大于阻力臂，所以这是一个省力杠杆；
（3）人未上车，电动汽车对水平地面的压力为：F压=G=mg=1360kg×10N/kg=1.36×104N；
电动汽车对地面的压强为：p==3.4×105Pa；
电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：F=f=6%G总=0.06×（70kg+70kg+1360kg）×10N/kg=900N；则电动车行驶30km，牵引力做的功为：W=Fs=900N×30×103 m=2.7×107J；
由表格数据可知电池容量为68kW•h，行驶30km时电池剩余容量为58kW•h，则此过程中电动汽车消耗的电能为：W总=68kW•h-58kW•h=10kW•h=3.6×107J，则电动汽车电能转化为机械能的转化效率：η==75%；
（4）由电路图可知，两个电阻串联，电压表测量Rv两端的电压，电流表测量电路中的电流，由图丁可知车速越大，Rv的阻值越大，由可知通过电路的电流越小，由串联分压可知Rv两端的电压变大，电压表的示数变大，由图戊可知，车速为100km/h时，Rv的阻值最大，通过电路的电流最小为0.2A，RV消耗的电功率为2W，RV的阻值RV1==50Ω；电源电压U=I1（RV1+R）=0.2A×（50Ω+R）①
通过电路的电流为0.3A，RV消耗的电功率为2.7W，RV的阻值RV2==30Ω，
电源电压U=I2（RV2+R）=0.3A×（30Ω+R）②
由①和②得到R=10Ω，U=12V，
当车速为零时，RV的电阻最小，通过电路的电流最大为0.6A，电路的总电阻R总==20Ω，RV的电阻RV小=R总-R=20Ω-10Ω=10Ω；
图丁是RV的阻值与车速成正比，当车速为75km/h时，，RV3=40Ω，通过电路的电流I3==0.24A，电压表的示数U1=I3R V3=0.24A×40Ω=9.6V．
空车质量
1360kg
轮胎与地面总接触面积
400cm2
蓄电池最大容量
68kW•h
最高车速
120km/h
最大功率
90kW
最大续航里程
180km
