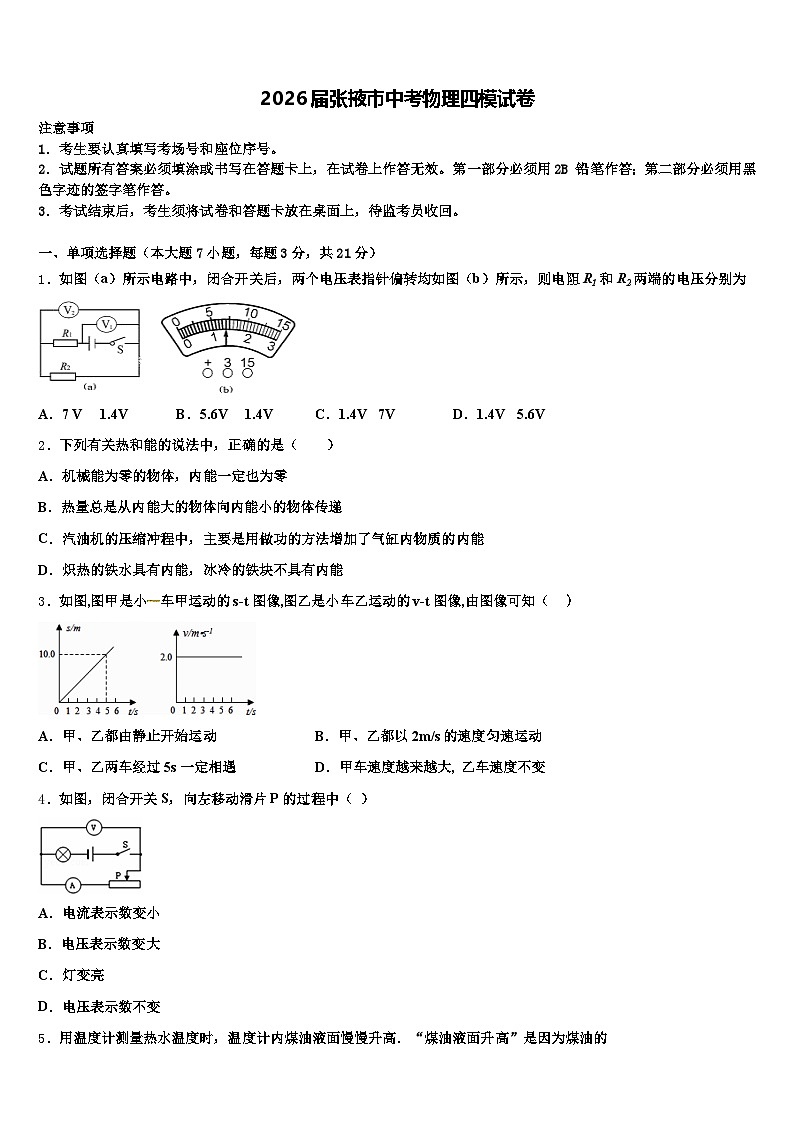

2026届张掖市中考物理四模试卷（含答案解析）

这是一份2026届张掖市中考物理四模试卷（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4VB．5.6V 1.4VC．1.4V 7VD．1.4V 5.6V
2．下列有关热和能的说法中，正确的是（ ）
A．机械能为零的物体，内能一定也为零
B．热量总是从内能大的物体向内能小的物体传递
C．汽油机的压缩冲程中，主要是用做功的方法增加了气缸内物质的内能
D．炽热的铁水具有内能，冰冷的铁块不具有内能
3．如图,图甲是小车甲运动的s-t图像,图乙是小车乙运动的v-t图像,由图像可知（ ）
A．甲、乙都由静止开始运动B．甲、乙都以2m/s的速度匀速运动
C．甲、乙两车经过5s一定相遇D．甲车速度越来越大, 乙车速度不变
4．如图，闭合开关S，向左移动滑片P的过程中（ ）
A．电流表示数变小
B．电压表示数变大
C．灯变亮
D．电压表示数不变

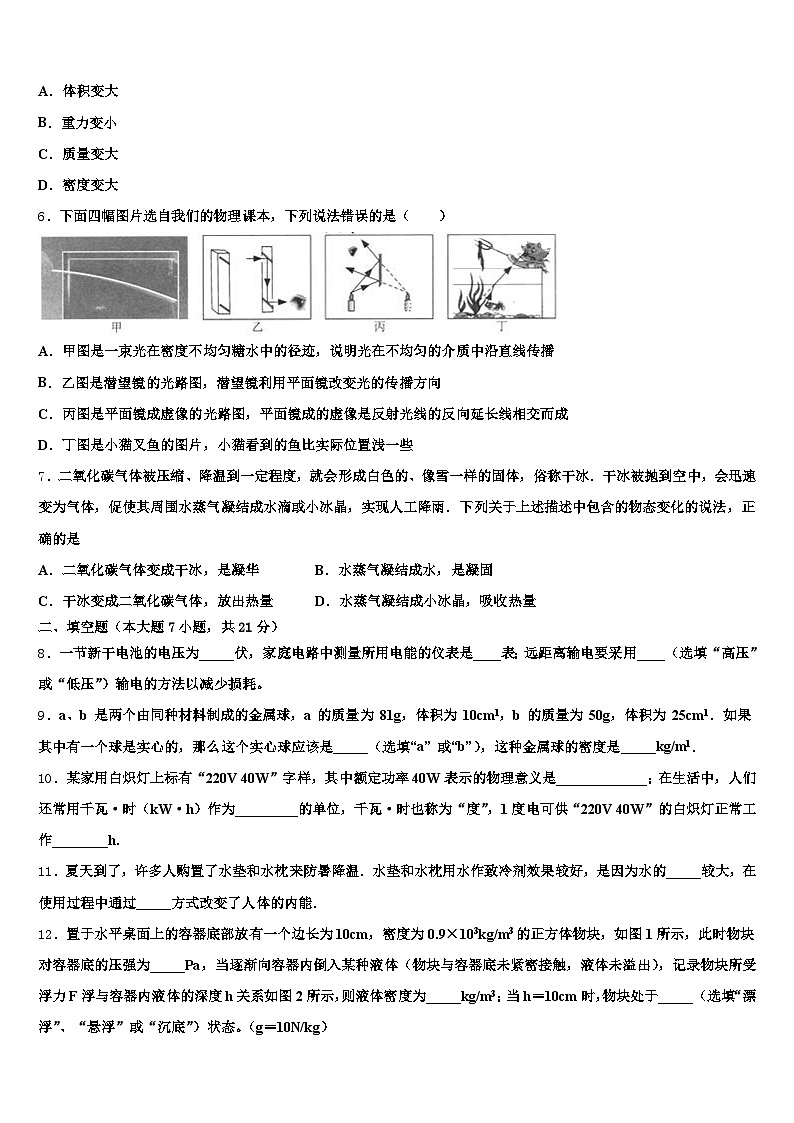

5．用温度计测量热水温度时，温度计内煤油液面慢慢升高．“煤油液面升高”是因为煤油的
A．体积变大
B．重力变小
C．质量变大
D．密度变大
6．下面四幅图片选自我们的物理课本，下列说法错误的是（ ）
A．甲图是一束光在密度不均匀糖水中的径迹，说明光在不均匀的介质中沿直线传播
B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向
C．丙图是平面镜成虚像的光路图，平面镜成的虚像是反射光线的反向延长线相交而成
D．丁图是小猫叉鱼的图片，小猫看到的鱼比实际位置浅一些
7．二氧化碳气体被压缩、降温到一定程度，就会形成白色的、像雪一样的固体，俗称干冰．干冰被抛到空中，会迅速变为气体，促使其周围水蒸气凝结成水滴或小冰晶，实现人工降雨．下列关于上述描述中包含的物态变化的说法，正确的是
A．二氧化碳气体变成干冰，是凝华B．水蒸气凝结成水，是凝固
C．干冰变成二氧化碳气体，放出热量D．水蒸气凝结成小冰晶，吸收热量
二、填空题（本大题7小题，共21分）
8．一节新干电池的电压为_____伏，家庭电路中测量所用电能的仪表是____表；远距离输电要采用____（选填“高压”或“低压”）输电的方法以减少损耗。
9．a、b 是两个由同种材料制成的金属球，a 的质量为 81g，体积为 10cm1，b 的质量为 50g，体积为 25cm1．如果其中有一个球是实心的，那么这个实心球应该是_____（选填“a” 或“b”），这种金属球的密度是_____kg/m1．
10．某家用白炽灯上标有“220V 40W”字样，其中额定功率40W表示的物理意义是_____________；在生活中，人们还常用千瓦·时（kW·h）作为_________的单位，千瓦·时也称为“度”，1度电可供“220V 40W”的白炽灯正常工作________h.
11．夏天到了，许多人购置了水垫和水枕来防暑降温．水垫和水枕用水作致冷剂效果较好，是因为水的_____较大，在使用过程中通过_____方式改变了人体的内能．

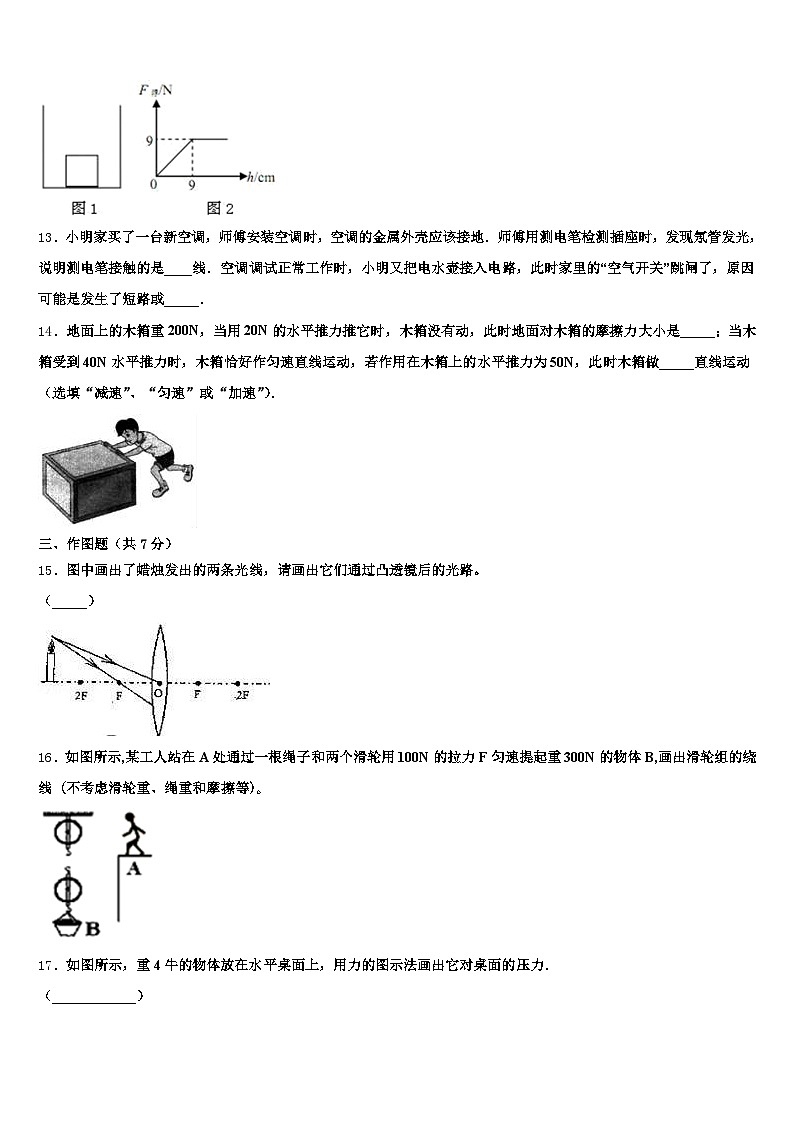

12．置于水平桌面上的容器底部放有一个边长为10cm，密度为0.9×103kg/m3的正方体物块，如图1所示，此时物块对容器底的压强为_____Pa，当逐渐向容器内倒入某种液体（物块与容器底未紧密接触，液体未溢出），记录物块所受浮力F浮与容器内液体的深度h关系如图2所示，则液体密度为_____kg/m3；当h＝10cm时，物块处于_____（选填“漂浮”、“悬浮”或“沉底”）状态。（g＝10N/kg）
13．小明家买了一台新空调，师傅安装空调时，空调的金属外壳应该接地．师傅用测电笔检测插座时，发现氖管发光，说明测电笔接触的是____线．空调调试正常工作时，小明又把电水壶接入电路，此时家里的“空气开关”跳闸了，原因可能是发生了短路或_____．
14．地面上的木箱重200N，当用20N的水平推力推它时，木箱没有动，此时地面对木箱的摩擦力大小是_____；当木箱受到40N水平推力时，木箱恰好作匀速直线运动，若作用在木箱上的水平推力为50N，此时木箱做_____直线运动（选填“减速”、“匀速”或“加速”）．
三、作图题（共7分）
15．图中画出了蜡烛发出的两条光线，请画出它们通过凸透镜后的光路。
（_____）
16．如图所示,某工人站在A处通过一根绳子和两个滑轮用100N的拉力F匀速提起重300N的物体B,画出滑轮组的绕线（不考虑滑轮重、绳重和摩擦等）。
17．如图所示，重4牛的物体放在水平桌面上，用力的图示法画出它对桌面的压力．
（____________）
四、实验题（本大题共5小题，共20分）
18．利用如图所示的电路装置，探究“电流产生的热量跟什么因素有关”．其中左右两个相同的容器密闭着等量空气并与U形管紧密相连，各容器中均有一条电阻丝，实验前U形管两端液面相平．实验时将导线左右两端分别接到电源两端．
（1）实验过程中，通过观察U形管中液面_____的变化来比较电流通过电阻丝产生热量的多少．
（2）此装置可以探究电流产生的热量跟_____的关系，一段时间后，_____（选填“左”或“右”）容器内电阻丝产生的热量较多．
（3）如果通过R1的电流为2A，那么10s内通过R1的电流产生的热量是_____J．
19．在“测量滑轮组的机械效率”实验中，小丽用如图所示的同一滑轮组提升不同钩码的方法，分别做了甲、乙、丙3次实验，实验数据记录如表：
（1）实验中要竖直向上_____拉动弹簧测力计，使钩码升高．
（2）表格中编号①处数据应为_____，编号②处数据应为_____；
（3）分析以上实验数据可以得出如下结论：同一滑轮组的机械效率主要与_____有关．
（4）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率_____（选填“变大”“变小”或“不变”）
20．小红通过实验探究得到凸透镜成实像的规律，进一步处理数据，她计算了部分成实像情况中的“发光物体与光屏之间的距离”，并将其（即“物屏距离”）添加在表三的最后一列中．
表三凸透镜的焦距为10厘米
①分析比较实验序号1～6的数据中物屏距离随物距的变化关系及相关条件，可得出的初步结论：同一凸透镜成实像时，______．
②小红进一步分析比较表中的“物屏距离”和“成像情况”并进行了相关思考．
（a）分析比较实验序号_______的数据中物屏距离相等时的成像情况，可得出的初步结论：在成实像的情况下，物屏距离确定后，移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像．
（b）小红认为：“物屏距离”在一定条件时，移动凸透镜，但光屏上只能成一次像，你是否认同该观点？若认同，写出该条件；若不认同，写出理由．_________
③小红在综合思考后，认为：“物屏距离”只有满足一定条件时，移动凸透镜，才能在光屏上成像，于是，她除了用现有的凸透镜进行实验外，还换用了其它凸透镜进行研究．
若换用焦距为15厘米的凸透镜进行研究，请你综合表中数据、现象和凸透镜成实像的规律，分别预设两个“物屏距离”的值、，要求：
当发光物体与光屏之间的距离为时，移动凸透镜，能在光屏上成两次像，为________．
当发光物体与光屏之间的距离为时，移动凸透镜，不能在光屏上成像，为_________- ．
21．小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小．实验中测得甲图焦距为11cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示．
测得焦距小于11cm的是图___，模拟近视眼的是图___．在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是___图．目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有1．15mm，则此镜片的边缘厚度___（填“小于”“等于”或“大于”）1．15mm．
22．测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．
（1）如图甲所示，实验电路存在连接错误，只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（______）
（2）实验时，若开关处接触不良，下列判断正确的是（_____）
A．灯泡能正常发光 B．灯泡会烧坏
C．电流表有示数 D．电压表没有示数
（3）当电压表的示数为2.5V时．电流表的示数如图乙所示，则小灯泡的额定功率是_______W．
（4）实验结束后，根据测量数据做出了如图丙所示的图像，发现I与U不成正比，造成这个结果的原因是：_____________________．
五、计算题（本大题共2小题，共13分）
23．边长为0.1m的正方体木块，放在如图所示的容器中，现缓慢持续地往容器中注水，一段时间后，木块浮起．（已知ρ木=0.6×101kg/m1．）求：木块的质量_____．木块受到的浮力_______．当木块浮起0.2m时，则在注水过程中浮力对木块所做的功______．
24．（8分）如图甲所示，滑轮组在竖直向上的拉力F作用下，将重为105N的物体匀速提起，在5s时间内绳子自由端移动的距离为s=3m。图乙是滑轮组工作时的拉力F与绳自由端移动距离s的关系图。
（1）计算物体上升的速度。
（2）图乙中阴影部分的面积表示的物理量是________，并列式计算出该物理量。
（3）计算滑轮组提升该重物时的机械效率。
六、综合能力题（本大题共3小题，共18分）
25．请阅读《电水壶》并回答各题。
电水壶
电水壶具有加热速度快、保温效果好、式样多等优点被人们广泛应用于生活中，它是通过温控开关自动控制温度的。
图甲所示是常见的电水壶，它的工作原理是：接通电源加热，水温逐步上升到沸点后，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）。
如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源。图乙是双金属片温控原理图，A为双金属片，由两层不同金属ab粘合而成，受热时二者膨胀的快慢不同。在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开。C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度．
图丙是新材料PTC的电阻随温度变化的关系图像。若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险。PTC加热元件的自动控制温度性能是可靠的，它靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制，所以现在很多电热水壶采用了PTC加热元件。
请根据上述材料，回答下列问题：电水壶应选用_________插头（选填“两脚”或“三脚”）。图甲中的电水壶，其蒸汽开关与双金属片开关应______连接（选填“串联”、“并联”）。关于图甲电水壶中的双金属片，下列说法正确的是_______
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲时，双金属片断开的温度值变低
C．蒸汽开关与发热盘底部的双金属片开关是同时断开的
D．双金属片触点频繁通断电，容易烧接在一起，从而导致干烧危险若用PTC材料给电水壶加热，通电后材料的功率随时间变化的图像正确的是_______-
26．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功．飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量．推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停．
飞艇气囊内的气体密度比艇外的空气密度______（选题“大”、“小”）．若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_______N．（平流层空气密度取 0.06kg/m3，g取10N/kg）飞艇悬停时，推进器将空气推向后方获得向前的推力，说明_______________________；飞艇所受空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为________W．
27．某同学设计的一个温控电加热装置，原理如图所示，电压U＝6V，Rt为热敏电阻其阻值随加热环境温度的升高而增大．电磁铁线圈电阻不计，当线中的电流I＞＝10mA时，铁吸下与下触点A接触；当I＜10mA时，衔铁松开与B触点接触，U2＝220V，R1＝48.4Ω
（1）衔铁刚被吸下时，求Rt的阻值；
（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线
（3）求该电加热器处于加热挡时的电功率
（4）若该电加热器的保温时功率是加热时功率的10%，求R2的阻值
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
如图（a）所示电路中，V1测量电源电压，V2测量R2的电压，两个电压表指针偏转均如图（b）所示，说明两个表使用的是不同的两个量程，V1为大量程，读数为：7V，V2为小量程，读数为：1.4V，所以R1两端的电压为：．故B符合题意．
选B．
2、C
【解析】
A、内能是物体内部所有分子做无规则运动的动能和分子势能的总和，内能与分子的热运动和分子间的相互作用情况有关，与物体的机械运动情况无关，机械能为零的物体，内能不为零，故A错误；
B、发生热传递的条件是两物体有温度差，高温物体的内能转移到低温物体，直到两者温度相同，热传递才停止，所以热量总是从温度高的物体传递到温度低的物体，故B错误；
C、在汽油机的压缩冲程中，气缸内物质的内能是通过做功的方式增加的，将机械能转化为内能，故C正确；
D、所有的物体都有内能，与物体的温度无关，炽热的铁水和冰冷的铁块都具有内能，故D错误．
3、B
【解析】
A. 由图可知，甲车是由静止开始运动，乙车开始计时时的速度为2m/s，不是从静止开始运动，故A错误；
B. 小车甲运动的s−t图象是一条过原点的直线，表示随着时间的推移，甲的路程逐渐的变大，所以甲做匀速直线运动，速度为v甲＝＝2m/s；小车乙运动的v−t图象是一条平行于横轴的直线，表示随着时间的推移，乙的速度不变，所以乙做匀速直线运动，速度为2m/s；所以，甲、乙都以2m/s匀速运动，故B正确；
C. 甲、乙都以2m/s匀速运动，所以，如果两车反向运动，则5s可能相遇；如果两车同向运动，则两车不能相遇，故C错误；
D. 甲、乙都以2m/s匀速运动，速度均不变，故D错误．
4、C
【解析】
试题分析：由图示可知，灯与变阻器是串联的，电压表测变阻器的电压，当向左移动滑片P的过程中，电阻变小，总电阻变小，电流变大，所以电流表示数变大，故A错；电流变大时，灯泡两端的电压变大，所以变阻器两端的电压变小，所以电压表示数变小，故B错；电流变大时，灯的实际功率变大，所以灯会变亮，故C正确；电压表的示数是变小的，故D错；应选C。
考点：滑动变阻器；仪表示数的变化
5、A
【解析】
常用温度计利用液体热胀冷缩的性质制成．
A. 所以用温度计测量热水温度时，温度计内煤油液面慢慢升高．“煤油液面升高”是因为煤油的体积变大了，故A正确；
B. C. 温度计内的液体多少没有变化，即质量不变，而重力与质量成正比，所以重力也不变，故BC错误；
D. 根据可知，质量不变，体积变大，所以密度变小，故D错误；
故选A．
点睛：注意理解热胀冷缩的含义，即温度升高时，体积增大，温度降低时，体积减小．而质量是所含物质的多少，物质多少不变，质量是不会变化的．
6、A
【解析】
A．光只有在同种均匀介质中才沿直线传播，光在密度不均匀的糖水中的传播径迹是弯曲的，故A错误；
B．因为潜望镜是由平面镜制成的，所以潜望镜的原理是利用平面镜改变光的传播方向，故B正确；
C．平面镜成像的实质是物体发出的光被平面镜反射后，反射光线的反向延长线相交而成，故C正确；
D．小猫看到的水中的鱼，是由光的折射形成的虚像，虚像在折射光线的反向延长线上，则小猫看到“水中的鱼”的位置比实际位置浅一些．故D正确；
故应选A。
7、A
【解析】
选项A二氧化碳气体变成干冰是气态直接变为固态，属于凝华现象，此过程为放热过程，正确；
选项B水蒸气凝结成水，是气态变为液态的过程，属于液化现象，错误；
选项C干冰变成二氧化碳气体，物质由固态变为气态属于升华，升华是吸热过程，错误；
选项D水蒸气凝结成小冰晶是气态变为固态的过程，属于凝华现象，是放热过程，错误；故答案选A．
二、填空题（本大题7小题，共21分）
8、1.5 电能 高压
【解析】
一节新干电池的电压是1.5V；
家庭电路中测量消耗电能的仪表是电能表；
根据P＝UI可知，在输电功率一定时，电压越高，电流越小；输电线的电阻一定，由Q＝I2Rt可知，在通电时间一定时，电流越小，产生的电热越少，输送过程中能量损失越小，所以从发电站到用电区采用高压输电的方法以减少损耗。
9、a；2.7×101
【解析】
试题分析：A.b两球的密度分别为：ρa=ma/Va=81g/10cm1=2.7g/cm1，ρb=mb/Vb=50g/25cm1=2g/cm1，因ρa＞ρb，所以，实心球是a，这种金属的密度是2.7g/cm1=2.7×101kg/m1．
考点：空心、混合物质的密度计算
10、白炽灯正常工作时，电流1秒做功40J 电能 25
【解析】
额定功率40W表示白炽灯正常工作时，电流1s内做功40J；在生活中，电能的单位常用千瓦·时（kW·h）；1度电可供“220V 40W”的白炽灯正常工作的时间t==25h．
11、比热容 热传递
【解析】
水与其他物质比较，水升高相同的温度吸收的热量多，所以水垫和水枕有较好的致冷效果，是因为水的比热容较大．用水垫和水枕来防暑降温，水通过接触人体吸收了人体的热量，所以是通过热传递的方式来改变人体内能的．
12、900 1.0×103 漂浮
【解析】
正方体物块的体积：V＝L3＝（0.1m）3＝1×10﹣3m3，由 可得，正方体的质量： ＝0.9×103kg/m3×1×10﹣3m3＝0.9kg，正方体的重力：＝0.9kg×10N/kg＝9N，因水平面上物体的压力和自身的重力相等，所以此时物块对容器底的压强： ；由图可知，容器内水的深度为9cm时，正方体受到的浮力为9N，正方体排开液体的体积：＝（0.1m）2×0.09m＝9×10-4m3，由 可得液体的密度： ；由图可知，容器内液体的深度大于9cm后正方体受到的浮力不变，此时物体受到的浮力和自身的重力相等，且此时物体没有浸没（h浸＜L），所以当h＝10cm时，物块处于漂浮状态。
13、火 用电器总功率过大
【解析】
空调的金属外壳应该接地，这样可防止因外壳漏电而发生触电事故；使用测电笔时，笔尖接触被检测的导线，手接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线；空调正常工作时，小明把电水壶接入电路，家里的空气开关 “跳闸”了，原因可能是发生了短路或用电器总功率过大，导致电路中电流过大，从而使空气开关“跳闸”．
14、20N 加速
【解析】
木箱受到20N的推力，木箱处于静止状态，木箱水平方向上受到水平向前的推力和水平向后的摩擦力作用，这两个力是平衡力，大小相等，推力是20N，摩擦力是20N；木箱受到40N水平推力时，木箱恰好作匀速直线运动，木箱水平方向上受到水平向前的推力和水平向后的滑动摩擦力作用，这两个力是平衡力，大小相等，推力是40N，滑动摩擦力是40N；
作用在木箱上的水平推力为50N木箱运动时，没有改变压力大小和接触面粗糙程度，滑动摩擦力保持40N不变，增大了推力改变了木箱的运动状态，使木箱加速运动．
三、作图题（共7分）
15、
【解析】
过凸透镜光心的入射光线经凸透镜折射后传播方向不变，过凸透镜焦点的光线经凸透镜折射后光线平行于主光轴，如图所示：
16、
【解析】
滑轮组的省力特点：滑轮组由几段绳子承担物重，拉起绳子的力就是物重的几分之一；组装滑轮组时，承担物重的绳子段数设为n，如果n为奇数，从动滑轮连起，如果n为偶数，从定滑轮连起。
【详解】
不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为n=＝=3；滑轮组由3段绳子承担物重，绕线如图乙所示：
17、
【解析】
画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求画出这个力．
【详解】
压力的大小等于重力，为4N，方向垂直于接触面向下，作用点在接触面上．如图所示：

四、实验题（本大题共5小题，共20分）
18、高度 电阻 右 200
【解析】
（1）根据转换法，实验过程中，通过观察U形管中液面高度的变化来比较电流通过电阻丝产生热量的多少．
（2）图中，两电阻串联，通过的电流和通电时间相同，而电阻不同，故此装置可以探究电流产生的热量跟电阻的关系；图中右边容器中的电阻较大，根据Q＝I2Rt可知，一段时间后，右容器内电阻丝产生的热量较多；
（3）如果通过R1的电流为2A，那么10s内通过R1的电流产生的热量：Q＝I2R1t＝（2A）2×5Ω×10s＝200J．
19、匀速 2.4 78.4% 提起物体的重力 不变
【解析】
（1）实验中应竖直向上匀速拉动弹簧测力计，此时才能准确测出拉力的大小．
（2）由图知道，测力计分度值是0.2N，测力计的示数是2.4N，则表格中编号①处数据应为2.4N，第2次实验滑轮组的机械效率是：η＝×100%≈78.4%，即编号②处数据应为78.4%；
（3）分析实验数据知道，同一滑轮组，提起的物体重力越大，机械效率越高，由此得出的结论：同一滑轮组的机械效率主要与提起的物体重力有关．
（4）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，则额外功来源于克服动滑自重做的功，由于提升相同的物体时，W有＝G物h与W总＝G物h+G动h 均保持不变，由机械效率公式η＝×100%知道，滑轮组的机械效率不变．
20、物距越小，物屏距离先减少后增大 1与5或2与4 成两次像一次放大一次缩小，若成等大实像时只能成一次像 80 40
【解析】
（1）通过分析图表可知同一个凸透镜成实像时，物距u越小，相距v越大，物屏距离L则是先减小后增大；
（2）a通过分析比较实验序号1与5（或2与4）的数据中物屏距离相等时的成像情况，可得出的初步结论：在成实像的情况下，物屏距离L确定后，移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像；b当物屏距离L满足一定条件时，会成两次像，一次放大和一次缩小，当物距等于2倍焦距时成等大实像，这时只能成一次像，小红说法正确；
（3）由上面实验现象可知，要想成两次像，物屏距离L1必须满足大于4倍凸透镜焦距，要想成等大的像，物屏距离应等于4倍焦距，当物屏距离小于4倍焦距时，移动凸透镜不能在光屏上成清晰的像，由于换用焦距15cm的凸透镜，故物屏距离L>60cm时，可以两次成像，可以预设L1=80cm；物屏距离L＜60cm时，不能成像，可以预设L2=40cm．
21、乙 乙 丙 大于
【解析】
（1）因凸透镜的凸度越大，焦距越小，由图可以看出，乙图的凸度比丙图大，甲图焦距为11cm，所以测得焦距小于11cm的是图乙．因为乙的焦距小，所以会聚能力强，因此模拟近视眼的是图乙．
（2）由图可知，甲、乙、丙透镜中焦距最大的是丙，用甲、乙、丙透镜分别对着远处的同一物体，相对而言，丙透镜的物距最小，根据凸透镜成像规律“物近像远像变大”可知像距较大的是丙．
（3）近视眼镜是凹透镜，凹透镜的四周厚度比中间的厚度厚，所以这种超薄镜片的边缘厚度大于1．15mm．
22、 D 0.65 灯泡温度升高，电阻变大
【解析】
（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的“3”接线柱和滑动变阻器右下端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“3”接线柱和灯泡右端接线柱连接，如下图：
（2）由于串联电路只有一条路径，若开关接触不良，则不能形成通路，灯没有电流通过，灯就不亮，所以灯不会烧坏，电流表无示数，电压表也无示数，故ABC错误，D正确；
（3）电流表使用的0∼0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.26A，P=UI=2.5V×0.26A=0.65W；
（4）灯泡的电阻随温度升高，电阻变大，不是一个定值，根据I=，故通过灯泡的电流与两端的电压不成正比．
五、计算题（本大题共2小题，共13分）
23、0.6kg 6N 1.2J
【解析】
(1)木块的体积为V＝(0.1m)1＝0.001m1根据ρ＝可得：m＝ρV＝0.6×101kg/m1×0.001m1＝0.6kg，
(2)∵木块的密度小于水的密度，∴木块漂浮在水面上，∴F浮＝G＝mg＝0.6kg×10N/kg＝6N；
(1) 浮力对木块所做的功：W＝F浮s＝6N×0.2m＝1.2J.
24、（1）物体上升的速度h=s/n=3m/3=1m；（2）图乙中阴影部分的面积表示的物理量是功，则W=Fs=50N×3m=150J。（3）滑轮组的机械效率。
【解析】
试题分析：由题意知：在拉力F=50N作用下，将物重为G=105N，在t=5s时间内绳子自由端移动的距离为s=3m，n=3，则（1）物体上升的速度h=s/n=3m/3=1m；（2）图乙中阴影部分的面积为Fs，而功W=Fs，故表示的物理量是功，则W=Fs=50N×3m=150J。（3）滑轮组提升该重物时，所做的有用功W有=Gh，所做的总功W总=Fs=Fnh，则机械效率。
考点：机械效率的相关计算
六、综合能力题（本大题共3小题，共18分）
25、三脚 串联 D A
【解析】
（1）有金属外壳的用电器使用的是三脚插头，家庭电路中，用电器如果漏电，用电器的外壳和火线相连，人接触用电器外壳，会间接接触火线发生触电事故；
（2）串联电路中各元件相互影响，并联电路中各元件互不影响；
（3）①根据图象判定膨胀大小；②C是调节旋钮，调节它可改变双金属片与静片接触的力度，从而调节双金属片断开的温度；③根据蒸汽开关的作用分析；④金属片触点接通时的瞬时电流较大；
（4）分析电阻的变化，根据电功率的公式得到电功率的变化，从而确定哪个图像符合题意。
【详解】
（1）为防止电路漏电使金属外壳的电水壶外壳带电，发生触电事故，所以用电器外壳必须用导线与三孔插座上的接地线相连，这样电水壶接入电路时，使用的电源插头必须是三脚插头；
（2）电热水壶上的蒸汽开关与双金属片开关互相影响，只有同时闭合时才能工作，当一个开关断开时，电路就断开，故它们串联接在电路中；
（3）A、由图可知，同样受热时，金属片向a弯曲，说明金属层a比b膨胀慢，故A错误；
B、调节图中的旋钮C，使静片向左弯曲一些，则双金属片要向左弯曲得更多才能使电路断开，这时对应所需的温度更高，即调温电熨斗的设定温度值将提高，故B错误；
C、水烧开时，水壶内部有大量的水蒸气会推动蒸汽开关断开，如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源，故不是同时断开的，故C错误；
D、双金属片触点频繁通断电，此时的瞬时电流较大，单位时间内产生的热量多，容易烧接在一起，故D正确。
故选D；
（4）由图象丙可知，发热材料的阻值随时间的增长，先变小，后变大，再变小，由 可知，电压不变，其功率先变大后变小再变大；故A图正确。
故选A。
26、小 1.8×104N 力的作用是相互的 1.44×105W
【解析】
（1）飞艇能够在空气上浮，根据浮沉条件，说明气囊内的气体密度比艇外的空气密度小；飞艇排开空气的体积与气囊体积相等，即V排=3×104m3，则飞艇在平流层受到的浮力约为F浮=ρ空气gV排=0.06kg/m3×10N/kg ×3×104m3=1.8×104N．
（2）因物体间力的作用是相互的，所以推进器将空气推向后方就能获得向前的推力，使飞艇悬停；由乙图图像可知，飞艇受到的阻力与风速的平方成正比，设f=kv2，则k=，将图像中（800，720）的点带入得：k===0.9N/（m/s）2，则飞艇受到的阻力与风速的关系为：f=0.9N/（m/s）2v2，当风速为v=40m/s时受到的阻力为f=0.9N/（m/s）2v2=0.9N/（m/s）2×（40m/s）2=1440N，因此时飞艇悬停，所以水平方向上推力等于阻力，即推力F=f=1440N．因推进器的功效为=0.01N/W，则飞艇推进器的功率为P===1.44×105W．
27、（1）600Ω（2）（3）1000W（4）435.6Ω
【解析】
(1) 当线中的电流I>=10mA时, 衔铁吸下,因此衔铁刚被吸下时，Rt的阻值为：
Rt===600Ω;
(2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A接触，电路中只有R1，加热器处于加热状态，衔铁上触点B接触，电路中R1和R2串联，加热器处于保温状态．
(3)该电加热器处于加热挡时的电功率:
P加热===1000W
(4) 若该电加热器的保温时功率是加热时功率的10%,
则电加热器的保温时功率为：
P保温= P加热10%=1000W10%=100W,
由P=得，电加热器的保温时电路的总电阻为：
R总===484Ω,
则R2的阻值为：
R2= R总R1=484Ω48.4Ω=435.6Ω.
实验次数
钩码重G/N
钩码上升的距离h/m
弹簧测力计的示数F/N
弹簧测力计上升的距离s/m
机械效率
1
2
0.05
1.0
0.15
66.7%
2
4
0.05
1.7
0.15
②
3
6
0.05
①
0.15
83.3%
实验序号
物距（厘米）
像距（厘米）
成像情况
物屏距离（厘米）
1
35
14
缩小
49
2
30
15
缩小
45
3
20
20
等大
40
4
15
30
放大
45
5
14
35
放大
49
6
12
60
放大
72
