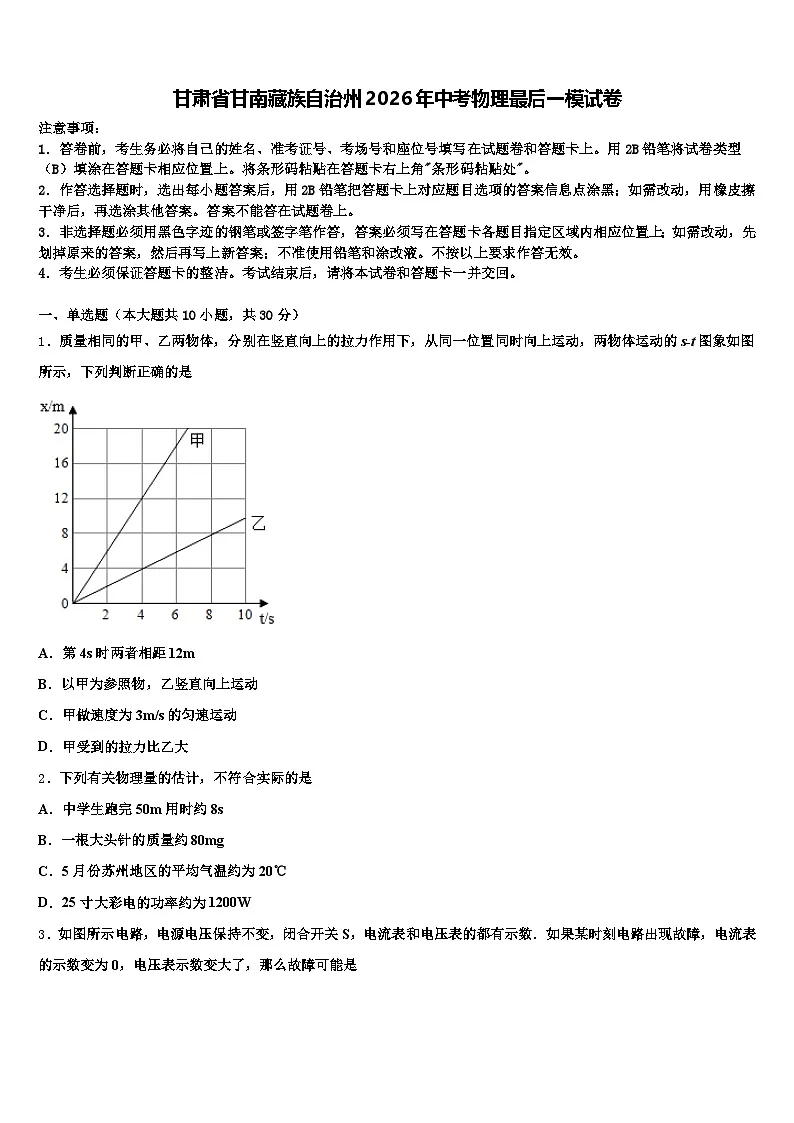

甘肃省甘南藏族自治州2026年中考物理最后一模试卷（含答案解析）

这是一份甘肃省甘南藏族自治州2026年中考物理最后一模试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，关于物态变化，下列判断正确的是，关于运动和力，下列说法正确的是，如图所示电路，电源电压保持不变等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．质量相同的甲、乙两物体，分别在竖直向上的拉力作用下，从同一位置同时向上运动，两物体运动的s-t图象如图所示，下列判断正确的是
A．第4s时两者相距12m
B．以甲为参照物，乙竖直向上运动
C．甲做速度为3m/s的匀速运动
D．甲受到的拉力比乙大
2．下列有关物理量的估计，不符合实际的是
A．中学生跑完50m用时约8s
B．一根大头针的质量约80mg
C．5月份苏州地区的平均气温约为20℃
D．25寸大彩电的功率约为1200W

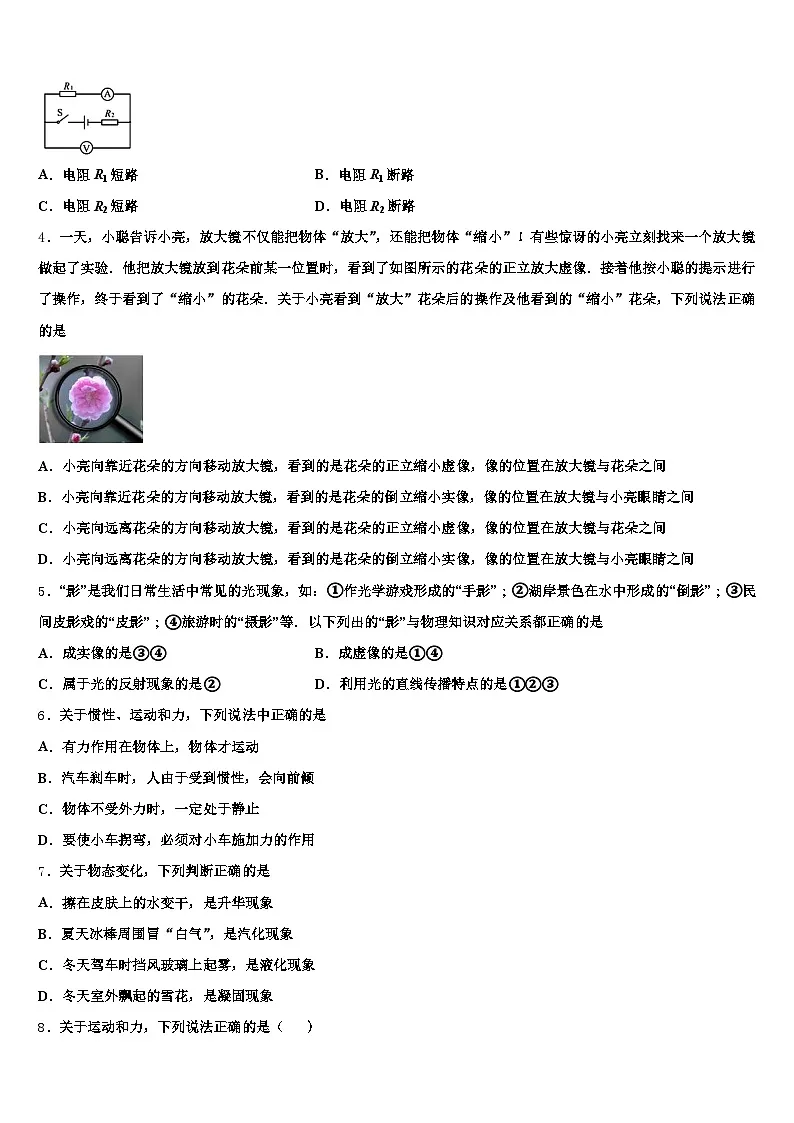

3．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，电流表的示数变为0，电压表示数变大了，那么故障可能是
A．电阻R1短路B．电阻R1断路
C．电阻R2短路D．电阻R2断路
4．一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验．他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大虚像．接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵．关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是
A．小亮向靠近花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间
B．小亮向靠近花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间
C．小亮向远离花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间
D．小亮向远离花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间
5．“影”是我们日常生活中常见的光现象，如：①作光学游戏形成的“手影”；②湖岸景色在水中形成的“倒影”；③民间皮影戏的“皮影”；④旅游时的“摄影”等．以下列出的“影”与物理知识对应关系都正确的是
A．成实像的是③④ B．成虚像的是①④
C．属于光的反射现象的是② D．利用光的直线传播特点的是①②③
6．关于惯性、运动和力，下列说法中正确的是
A．有力作用在物体上，物体才运动
B．汽车刹车时，人由于受到惯性，会向前倾
C．物体不受外力时，一定处于静止
D．要使小车拐弯，必须对小车施加力的作用
7．关于物态变化，下列判断正确的是
A．擦在皮肤上的水变干，是升华现象
B．夏天冰棒周围冒“白气”，是汽化现象
C．冬天驾车时挡风玻璃上起雾，是液化现象
D．冬天室外飘起的雪花，是凝固现象

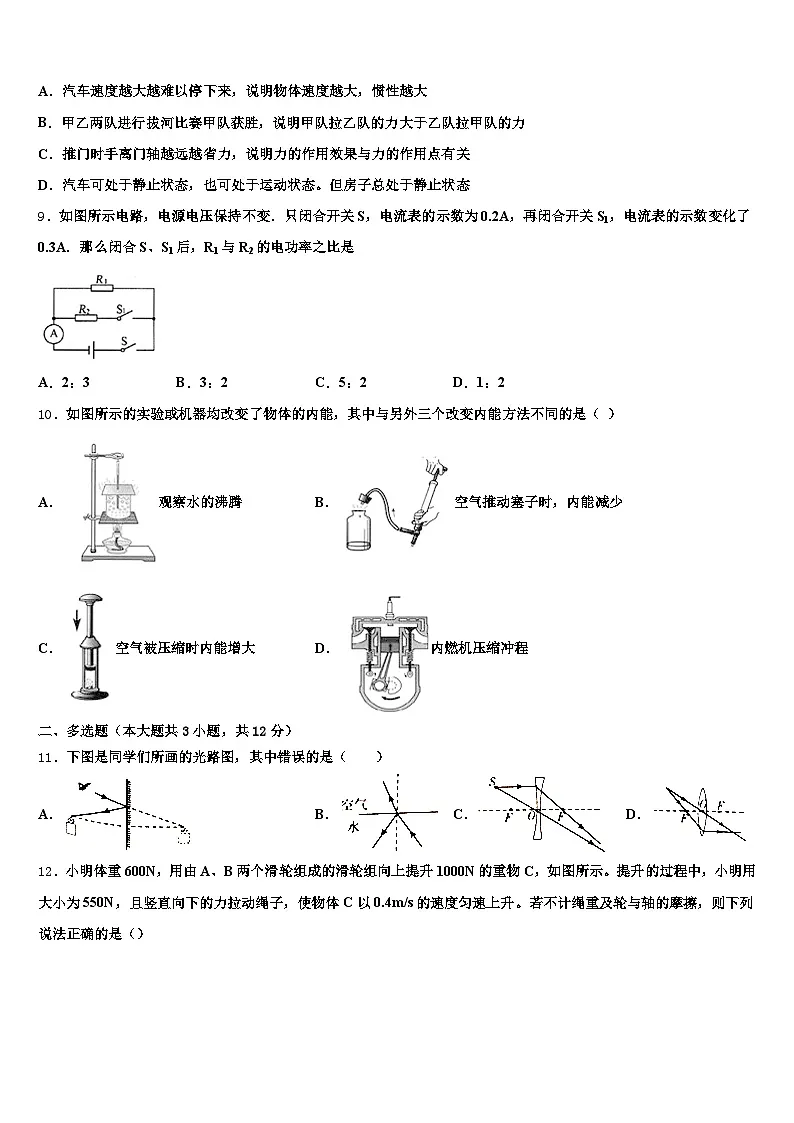

8．关于运动和力，下列说法正确的是（ ）
A．汽车速度越大越难以停下来，说明物体速度越大，惯性越大
B．甲乙两队进行拔河比赛甲队获胜，说明甲队拉乙队的力大于乙队拉甲队的力
C．推门时手离门轴越远越省力，说明力的作用效果与力的作用点有关
D．汽车可处于静止状态，也可处于运动状态。但房子总处于静止状态
9．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是
A．2：3B．3：2C．5：2D．1：2
10．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．观察水的沸腾B．空气推动塞子时，内能减少
C．空气被压缩时内能增大D．内燃机压缩冲程
二、多选题（本大题共3小题，共12分）
11．下图是同学们所画的光路图，其中错误的是（ ）
A．B．C．D．
12．小明体重600N，用由A、B两个滑轮组成的滑轮组向上提升1000N的重物C，如图所示。提升的过程中，小明用大小为550N，且竖直向下的力拉动绳子，使物体C以0.4m/s的速度匀速上升。若不计绳重及轮与轴的摩擦，则下列说法正确的是（）
A．小明在提升重物的过程中，A滑轮起到改变力的方向的作用
B．滑轮B的重力是100N
C．滑轮组本次提升的机械效率大于100%
D．若想提升1500N的重物，小明只需要在绳子自由端施加800N的竖直向下的拉力即可
13．如图所示是一位运动员在参加跳板跳水比赛时的分解动作，依次是压板、跳起、腾空，这几个动作之后还有下落和入水．下列判断正确的是
A．压板时跳板向下弯曲，说明力能改变物体的形状
B．跳板前端被压到最低时，它的弹性势能最大
C．运动员在空中向上运动，是动能转化为重力势能
D．运动员下落和入水过程中，机械能总量保持不变
三、填空题（本大题共5小题，共10分）
14．某导体两端的电压为 9 伏时，10 秒内通过导体横截面的电荷量为 3 库，通过该导体的电流为________安，这段时间内电流做功为 ________焦，该导体两端电压改变为 6 伏时，其电阻为________欧．
15．一盏白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯正常发光时的灯丝电阻为_____Ω．灯泡正常发光1min，灯丝消耗的电能为_____J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440Ω，通电后灯泡消耗的功率为_____W．
16．明参加校运动会百米赛跑，站在起跑线上静止时所受重力与________是一对平衡力；鞋底上有许多花纹是为了________摩擦；起跑时用力蹬地是利用了力的作用是__________；跑完全程用时13.5 s，他的平均速度是________m/s.(结果保留一位小数)
17．烧水时水开后壶嘴周围有“白汽”，且______（选填“a”或“b”）处较浓；戴眼镜的同学觉察到冬天______（选填“从室内到室外”或“从室外到室内”）镜片上也会出现类似的情况。
18．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω，闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)。
四、计算题（本大题共3小题，共29分）
19．重为10N的物体挂在弹簧测力计下面，浸没到如图所示圆柱形容器的水中，此时弹簧测力计的示数为5N，已知容器底面积为100cm1．求：
物体受到的浮力；物体的密度；物体浸没水中后，容器对水平桌面增大的压强。
20．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。 当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？ 太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？ 若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
21．如图，是某一款质量为15kg电动平衡车，两车轮与地面的接触面积为30cm2，g取10N/kg.求：
该平衡车对地面的压强为多大?
(2)小明驾驶该平衡车20s内沿水平面匀速行驶100m，则平衡车的速度为多大?已知小明的质量为45kg，此时平衡车受到的阻力为总重的0.1，则此过程中平衡车克服阻力做功的功率为多大?
五、作图题（本大题共2小题，共4分）
22．一种台灯,有两个开关,当只闭合开关一，调节它的旋钮(相当于移动滑动变阻器).可以改变灯的亮度:只闭合另一个开关二，灯也可以亮,但是无法调节灯的亮度，请你根据这中功能，用画笔代替导线完成图
（____________________）
23．杠杆OA可绕O点转动，受力情况如图所示．请在图中作出力F的力臂L．
六、实验探究题（本大题共3小题，共15分）
24．用电压表和电流表测定额定电压为2.5V灯泡的额定功率，电路如图甲所示：
（1）闭合开关前，滑动变阻器的滑片应置于_____端（填“A”或“B”）
（2）闭合开关后，小灯泡发光，但电压表示数为1．经检查，图中a、b、c三根导线中有一根断了，则该导线是_____（选填字母“a”、“b”或“c”）
（3）排除故障后测量灯泡额定功率：闭合开关，缓慢移动滑片，直至_____时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是_____W，若此时换成“”的另一灯泡，那么该灯泡的实际功率_____1.6W（选填“＞”、“＝”或“＜”）
（4）实验过程中，若没有电流表，仅用一个电压表和一个电阻箱测量小灯泡的额定功率（实验器材满足实验要求），按照丙图连接好实物电路，请在下列横线填上适当内容使实验能够完成：
①只闭合开关_____，移动变阻器的滑片P，使电压表示数为2.5V
②接着_____，当电压表示数为2.5V时，读出电阻箱连入电路的阻值为R1；
③小灯泡额定功率的表达式：P＝_____（用上述测量出的物理量及已知量表示）
25．用如图所示的器材探究杠杆的平衡条件。
(1)实验前调节杠杆上的________使杠杆在不挂钩码时,保持水平并静止,这是为了_____________。
(2)在已经平衡的杠杆的左侧钩码下加挂钩码,为了使杠杆尽快平衡,下列做法正确且合理的是_______
A．只把右侧钩码向右移
B．只把左侧钩码向左移
C．把左右两侧钩码同时向左移动
D．把左右两侧钩码同时向右移动
(3)杠杆在两个力的作用下平衡时,F1l1=F2l2,此时动力作用的效果与阻力作用的效果互相抵消。据此,如果杠杆受到动力F1、F2和阻力F3三个力的作用,杠杆的平衡条件是什么呢?请你提出猜想:_______(用公式表达)。
26．在“测定导体电阻”的实验中，电源使用二节新干电池，被测电阻的阻值约为5欧，滑动变阻器的规格是“10Ω1.5A”．
（1）图甲是没有连接完整的实验电路，若滑片向右移动，电阻变小，则导线连在_____端（选填“A”或“B”）且在闭合开关前，滑片应位于_____端；
（2）电路连接完毕后，发现两电表示数如图乙所示，则电路中的故障可能是_____；
（3）某次实验中，电压表的示数如图丙所示，读数为_____伏；此时电流表的示数应为_____；
（4）电路连接正确，实验数据记录如表所示，其中一组数据有拼凑的嫌疑，这组数据是第_____组，判断依据是_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．第4s时两者相距的距离：s=s甲-s乙=12m-4m=8m，故A错误；
B．由图像可知，甲的速度大于乙的速度，以甲为参照物，相对于甲，乙的位置向下变化了，故B错误；
C．由图像可知甲运动的距离与时间成正比，即甲做匀速运动，其速度：v甲===3m/s，故C正确；
D．由图像可知，甲、乙都做匀速运动，因为甲、乙质量相同，所以重力相同，则甲、乙受到的拉力相等，故D错误．
2、D
【解析】
A. 中学生短跑的速度约6m/s，则跑完50m用时t===8.33s，符合实际。故A不符合题意。
B. 一根大头针的质量非常小，所以以毫克为单位，约80mg，符合实际。故B不符合题意。
C. 苏州地区5月份是春末初夏，气温比较适中，平均气温约为20℃，符合实际。故C不符合题意。
D. 25寸彩电正常工作时的电流约1A，功率约为P=UI=220V×1A=220W。故D符合题意。
3、B
【解析】
由图可知，电阻R1、R2串联，电压表测量R1两端的电压，电流表测量电路中的电流；某时刻电路出现故障，电流表的示数变为0说明电路断路，电压表示数变大了说明电压表与电源间是通路，电阻R2为通路，所以故障是电阻R1断路
4、D
【解析】
要解决此题，需要掌握凸透镜成像的规律．
凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻灯机、投影仪．
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．应用是照相机．
【详解】
A、当物距小于焦距时，成正立放大虚像，因此小亮向靠近花朵的方向移动放大镜，可以看到的是花朵的正立放大虚像，故A错误；
B、当成缩小的像时，物距应大于2倍焦距，此时成倒立、缩小的实像，因此，向靠近花朵的方向移动放大镜，不能看到花朵的倒立缩小实像，故B错误；
C、虚像是正立的，同时是放大的，像的位置在放大镜与花朵之间，向远离花朵的方向移动放大镜，不可能看到花朵的正立缩小虚像，故C错误；
D、物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距，因此，向远离花朵的方向移动放大镜，能看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间，故D正确．
故选D．
5、C
【解析】
①做光学游戏形成的“手影”是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子；②湖岸景色在水中形成的“倒影”是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射；③民间皮影戏的“皮影”是光的直线传播；④旅游时的“摄影”是利用凸透镜成倒立、缩小、实像，透镜是光的折射原理。综上分析成实像的是④，成虚像的是②；属于光的反射现象的是②；利用光的直线传播特点的是①③，故只有C正确。
6、D
【解析】
A、力可以改变物体的运动状态，与物体是否运动无关，由牛顿第一定律知道，没有力作用在物体上，物体也能做匀速直线运动，故A错误；
B、汽车刹车时，人由于惯性，会向前倾倒，但是不能说受到惯性作用，因为惯性不是力．故B错误；
C、由牛顿第一定律知道：物体在不受外力作用时保持原状，动者恒动，静者恒静．故C错误；
D、力能改变物体的运动状态，故使小车拐弯，必须对小车施加力的作用，故D正确．
7、C
【解析】
物质由固态变为液态的过程叫熔化；物质由液态变为固态的过程叫凝固；物质由液态变为气态的过程叫汽化；物质由气态变为液态的过程叫液化；物质直接由固态变为气态的过程叫升华；物质直接由气态变为固态的过程叫凝华．
【详解】
A、擦在皮肤上的水变干是由液态变为气态过程，属于汽化现象．故A错误；B、夏天，冰棒周围冒出的“白气”是由水蒸气液化而形成的小水滴．故B错误；C、冬天驾车时挡风玻璃上起雾，是水蒸气液化形成的小水滴，是液化现象．故C正确；D、雪花是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象．故D错误．故选C．
8、C
【解析】
惯性是一切物体的固有属性，惯性的大小只与物体的质量有关。相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。力的三要素：力的大小、方向、作用点，力的三要素影响力的作用效果。静止是相对的，运动是绝对的，静止是相对的。
【详解】
A、惯性的大小只与物体的质量有关，与速度大小无关，所以汽车速度越大越难以停下来，不能说明物体速度越大，惯性越大。故A错误；
B、甲拉乙的力和乙拉甲的力是相互作用力，故相互作用力大小相等，方向相反。甲方胜了乙方，是因为甲受到的最大静摩擦力大于乙的最大静摩擦力，故B错误；
C、推门时离门轴越近，用力越大，说明力的作用效果与力的作用点有关，故C正确；
D、静止是相对的，运动是绝对的，在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。所以汽车可处于静止状态，也可处于运动状态。房子同样如此。故D错误。
故选：C。
本题考查力的作用效果、力作用的相互性、运动和静止的相对性、惯性等知识，是一道综合性较强的题目；难点是掌握牛顿第三定律得内容，由此题的知识我们可以知道，在拔河比赛中要挑选一些体重大的同学，以增加与地面之间的最大静摩擦力．
9、A
【解析】
当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流；
当再闭合开关S1时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知闭合开关S1时通过R1的电流不变，根据并联电路的电流特点可知电流表的变化量即为通过R2的电流，根据并联电路的电压特点和P=UI求出闭合S、S1后，R1与R2的电功率之比。
【详解】
当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流，即
I1=0.2A；
当再闭合开关S1时，两电阻并联，电流表测干路电流，
∵并联电路中各支路独立工作、互不影响，
∴闭合开关S1时通过R1的电流不变，
∵并联电路中干路电流等于各支路电流之和，
∴通过R2的电流等于电流表的变化量，即
I2=0.3A，
∵并联电路中各支路两端的电压相等，
∴闭合S、S1后，R1与R2的电功率之比：
。
故选A。
本题考查了电功率公式的应用，关键是根据并联电路的特点判断出再闭合开关S1时电流表示数的变化量即为通过过R2的电流．
10、A
【解析】
改变内能的两种方法：做功和热传递．选项A是通过热传递的方式改变内能，改变了水的温度；选项B、C、D是通过做功的方式改变内能，A符合题意．
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．该图是平面镜成像光路图，此时光的传播方向错误，即箭头方向标反了，故A错误；
B．该图是光的折射光路图，光从水中斜射入空气中时，折射角应大于入射角，而图中的折射角小于入射角，故B错误；
C．平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．故C错误；
D．过焦点的光线经凸透镜折射后折射光线平行于主光轴，过光心的传播方向不改变，故D正确；
故选ABC。
此题考查平面镜相关作图、光的折射光路图和透镜的光路图的画法，作图题是历年来中考的必考题目之一，要求学生熟练掌握各种作图技巧。
12、AB
【解析】
A．A滑轮的轴的位置固定不动，则A是定滑轮，其作用是改变力的方向，故A正确；
B．滑轮B随物体一起运动，是动滑轮；由图知，n＝2，不计绳重及轮与轴的摩擦，拉力F=(G+G动)，则动滑轮的重力G动＝2F﹣G＝2×550N﹣1000N＝100N，故B正确；
C．滑轮组本次提升时要提升动滑轮克服重力做额外功，使得有用功小于总功，则滑轮组的机械效率小于100%，故C错；
D．若想提升1500N的重物，拉力F′=(G′+G动)= (1500N+100N）＝800N，而小明体重为600N，不能提供800N的拉力（否则自己会被绳子拉上去），故D错。
13、ABC
【解析】
A、压板时跳板向下弯曲，跳板的形状发生了变化，说明力能改变物体的形状，故A正确；
B、跳板前端被压到最低时，跳板的弹性形变达到最大，因此具有的弹性势能最大，故B正确；
C、运动员上升过程中，质量不变，速度减小，动能减小；高度增大，重力势能增大，所以该过程中动能转化为重力势能，故C正确；
D、运动员下落和入水过程中，克服空气阻力和水的阻力做功，一部分机械能转化为内能，机械能总量减小，故D错误．
三、填空题（本大题共5小题，共10分）
14、0.3A 27J 30Ω
【解析】
10s内通过该导体的电流是： ，由欧姆定律知道，导体的电阻是：，这段时间内电流做的功是：W=UIt=UQ=9V×3C=27J；电阻是导体的属性，导体的电阻与材料、长度以及横截面积有关，与导体两端电压以及通过的电流无关，所以，当导体两端电压改变为6伏时，其电阻仍为30Ω．
15、484 6000 110
【解析】
灯丝电阻：
.
灯泡正常发光1 min，灯丝消耗的电能：
.
通电后灯泡消耗的功率：
.
16、支持力 增大 相互的 7.4
【解析】
小明站在起跑线上静止时处于平衡状态，受到的重力和支持力是一对平衡力，二力大小相等；鞋底上有许多花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的；起跑时用力蹬地的同时，地对小明也有力的作用，这是利用了力的作用是相互的；他的平均速度v==≈7.4m/s．
17、a 从室外到室内
【解析】
水蒸气是看不到的，我们看到的“白气”不是水蒸气，是水蒸气遇冷液化形成的小水珠；壶嘴处温度较高，不会发生液化现象，也就不会出现“白气”，所以a处较浓；
冬天眼镜上的水雾是室内温度较高的水蒸气遇冷液化而成的，应是从室外到室内形成白雾。
18、并联 6 30
【解析】
[1]由电路图可知，闭合开关S2时，R和L并列连接，它们是并联的；
[2]由电路图可知，S1和S2都闭合时，R与L并联，电路电流为0.5A，S1闭合、S2断开时，只有电阻R接入电路，电流表示数为0.3A，由I=可得电源电压
U=IRR=0.3A×20Ω=6V；
[3]灯泡电阻
RL= =30Ω。
四、计算题（本大题共3小题，共29分）
19、（1）5N；（1）1×103kg/m3；（3）500Pa。
【解析】
（1）由题知，物体浸没在水中时，弹簧测力计的示数F示＝5N，则物体受到的浮力：；
（1）物体的质量：，由得排开水的体积：，因为物体浸没在水中，所以物体的体积：，物体的密度为：；
（3）物体没有浸在水中时，容器对水平桌面的压力，物体浸没在水中后，容器对水平桌面的压力，则容器对水平桌面增大的压力：，容器对水平桌面增大的压强：。
答：（1）物体受到的浮力为5N；
（1）物体的密度为1×103kg/m3；
（3）物体浸没水中后，容器对水平桌面增大的压强为500Pa。
20、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源
21、 (1)5×104Pa (2)5m/s 300W
【解析】
（1）该平衡车的重力是：G=mg=15kg×10N/kg=150N，对地面的压力与重力相等，即F=G=150N，由 知道，该平衡车对地面的压强是：=5×104Pa；
（2）若20s内沿水平面匀速行驶100m，则平衡车的速度是： =5m/s；小明驾驶该平衡车时，车的总重力是：G总=G车+G人=45kg×10N/kg+150N=600N，此时平衡车受到的阻力是：f=0.1 G总=0.1×600N=60N，克服阻力所做的功是：W=fs=60N×100m=6000J，克服阻力做功的功率是： =300W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
由安全用电原则可知，开关应该接到火线和用电器之间；据题意可知，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度，即说明开关一、滑动变阻器和灯泡串联；只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度，说明开关二与灯泡串联；如图所示：
23、
【解析】
试题分析：力臂是支点到力的作用线的距离．从支点O向F的作用线作垂线，并标出力臂L．如上图．
．
考点：力臂的画法
六、实验探究题（本大题共3小题，共15分）
24、A c 电压表示数为2.5V 1.5 ＜ S1 断开S1，闭合S2，保持滑片P的位置不变，调节电阻箱连入电路中的电阻
【解析】
（1）闭合开关前，滑动变阻器的滑片应置于阻值最大处的A端；
（2）闭合开关后，小灯泡发光，则电路为通路，但电压表示数为1．经检查，图中a、b、c三根导线中有一根断了，则该导线是c；
（3）灯在额定电压下的功率为额定功率，闭合开关，缓慢移动滑片，直至 电压表示数为2.5V时停止移动滑片，此时电流表的示数如图乙所示，电流表选用小量程，分度值为1.12A，电流为1.2A，
则灯泡的额定功率：P＝UI＝2.5V×1.2A＝1.5W；
若此时换成“”的另一灯泡，因两灯的额定电压相同，而额定功率1.6W＞1.5W，根据R＝可知，故该灯泡的电阻小于原来灯的电阻，由串联分压原理可知，这个灯的电压小于2.5V，故此灯的实际功率＜1.6W；
（4）实验步骤：
①只闭合开关S1，移动变阻器的滑片P，使电压表示数为2.5V；
②断开S1，闭合S2，保持滑片P的位置不变，调节电阻箱连入电路中的电阻，当电压表示数为2.5V时，读出电阻箱连入电路的阻值为R1；
③根据等效法，电阻箱连入电路的阻值为R1，即为灯正常发光时的电阻，
故小灯泡额定功率的表达式：
P＝＝．
25、 螺母 便于实验时能从杠杆上直接读出力臂 A 见解析
【解析】(1)实验前调节杠杆上的平衡螺母，使杠杆在不挂钩码时，保持水平并静止，这是为了忽略杠杆的自重对实验的影响，便于实验时能从杠杆上直接读出力臂；因为杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来；
（2）在已经平衡的杠杆的左侧钩码下加挂钩码，就会由于左侧力×力臂的值大于右侧而下沉，所以为了使杠杆尽快平衡，应同时调节两侧钩码，使左侧左侧力×力臂的值减小的同时，使右侧左侧力×力臂的值增大，所以应把左右两侧钩码同时向右移动，故正确且合理的是D。
（3）根据杠杆平衡条件知道，若杠杆的动力与动力臂乘积之和（F1 L1 +F2 L2）与杠杆阻力与阻力臂的乘积F1 L1相等，则杠杆应平衡，所以猜想杠杆受到动力F1、F2和阻力F3三个力的作用的平衡条件是F3 L3 +F2 L2 =F1 L1。
点睛：本题考查的是研究“杠杆平衡条件”，考查了杠杆平衡的调节、杠杆平衡条件的运用，略有难度。
26、B A 电阻断路 1.5 0.3A 1 电路中的最小电流0.2A＞0.12A；
【解析】
（1）要求滑片向右移动时电阻变小，根据滑动变阻器一上一下的连接原则，应接右下接线柱，即B端，在闭合开关前，应使滑动变阻器阻值最大，滑片应位于A端；
（2）电压表示数3V，电流表示数0A，电路断路，电压表接在了电源两端，所以电路中的故障可能是电阻断路；
（3）由图知，电压表的量程为0～3V，其分度值为0.1V，所以电压表的示数为1.5V，电流表的示数是： ；
（4）滑动变阻器的最大阻值为10Ω，当其阻值最大时，电路中的电流： ，即电路中最小电流是0.2A>0.12A，由第一组数据，其电压值和电流值都低于可能达到的最小电压和电流，所以有拼凑的嫌疑．
实验序号
1
2
3
4
电压/伏
0.6
1.2
1.8
2.4
电流/安
0.12
0.24
0.36
0.48
