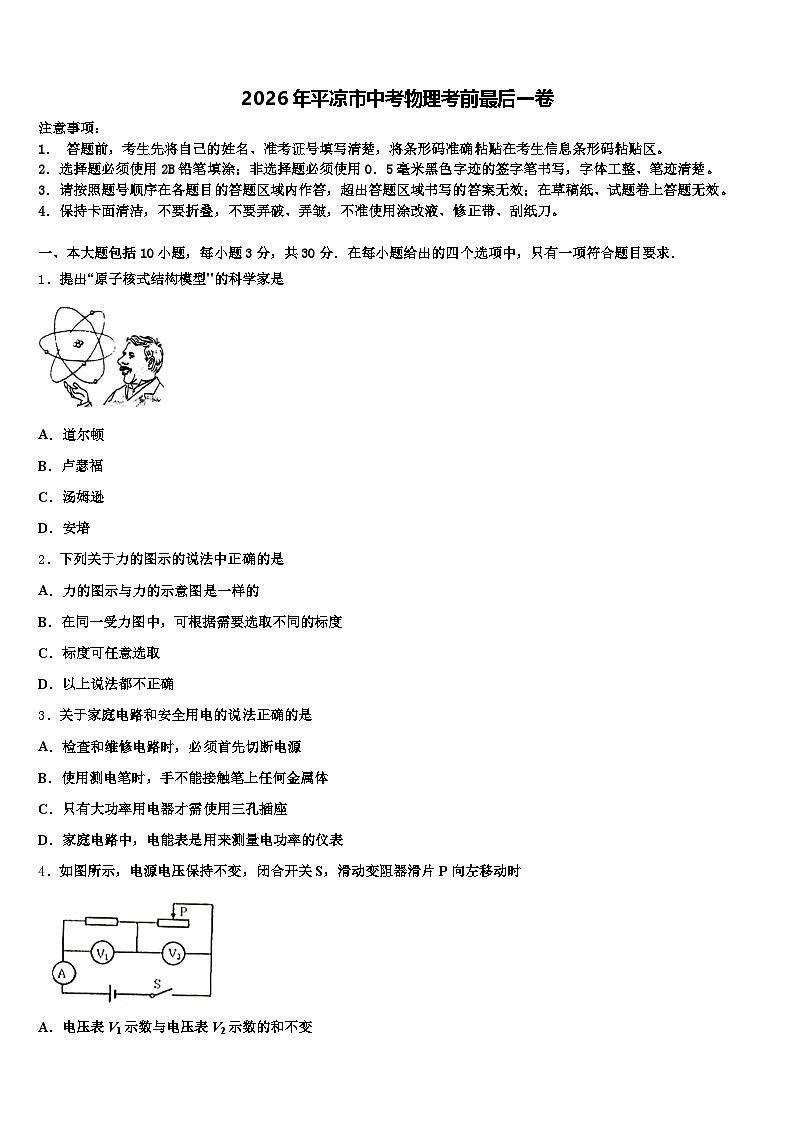

2026年平凉市中考物理考前最后一卷（含答案解析）

这是一份2026年平凉市中考物理考前最后一卷（含答案解析），共15页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．提出“原子核式结构模型"的科学家是
A．道尔顿
B．卢瑟福
C．汤姆逊
D．安培
2．下列关于力的图示的说法中正确的是
A．力的图示与力的示意图是一样的
B．在同一受力图中，可根据需要选取不同的标度
C．标度可任意选取
D．以上说法都不正确
3．关于家庭电路和安全用电的说法正确的是
A．检查和维修电路时，必须首先切断电源
B．使用测电笔时，手不能接触笔上任何金属体
C．只有大功率用电器才需使用三孔插座
D．家庭电路中，电能表是用来测量电功率的仪表
4．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向左移动时

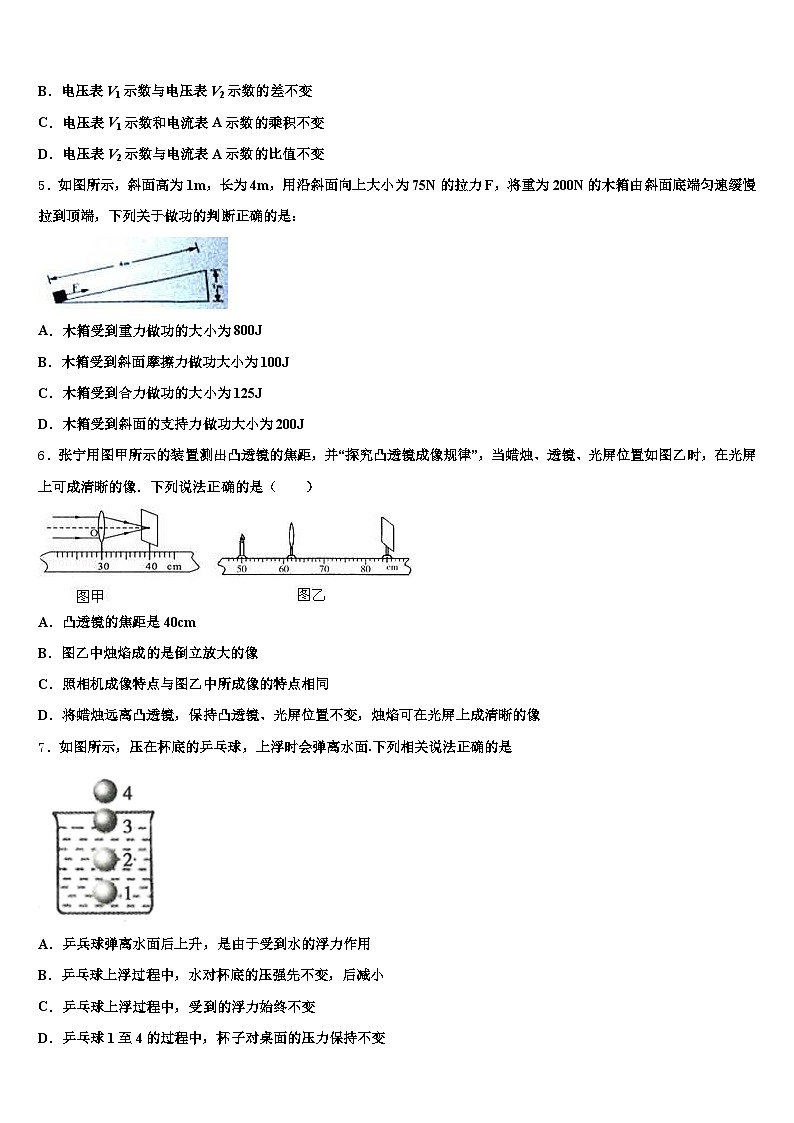

A．电压表V1示数与电压表V2示数的和不变
B．电压表V1示数与电压表V2示数的差不变
C．电压表V1示数和电流表A示数的乘积不变
D．电压表V2示数与电流表A示数的比值不变
5．如图所示，斜面高为1m，长为4m，用沿斜面向上大小为75N的拉力F，将重为200N的木箱由斜面底端匀速缓慢拉到顶端，下列关于做功的判断正确的是：
A．木箱受到重力做功的大小为800J
B．木箱受到斜面摩擦力做功大小为100J
C．木箱受到合力做功的大小为125J
D．木箱受到斜面的支持力做功大小为200J
6．张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（ ）
A．凸透镜的焦距是40cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像
7．如图所示，压在杯底的乒乓球，上浮时会弹离水面.下列相关说法正确的是
A．乒兵球弹离水面后上升，是由于受到水的浮力作用
B．乒乓球上浮过程中，水对杯底的压强先不变，后减小
C．乒乓球上浮过程中，受到的浮力始终不变
D．乒乓球1至4的过程中，杯子对桌面的压力保持不变

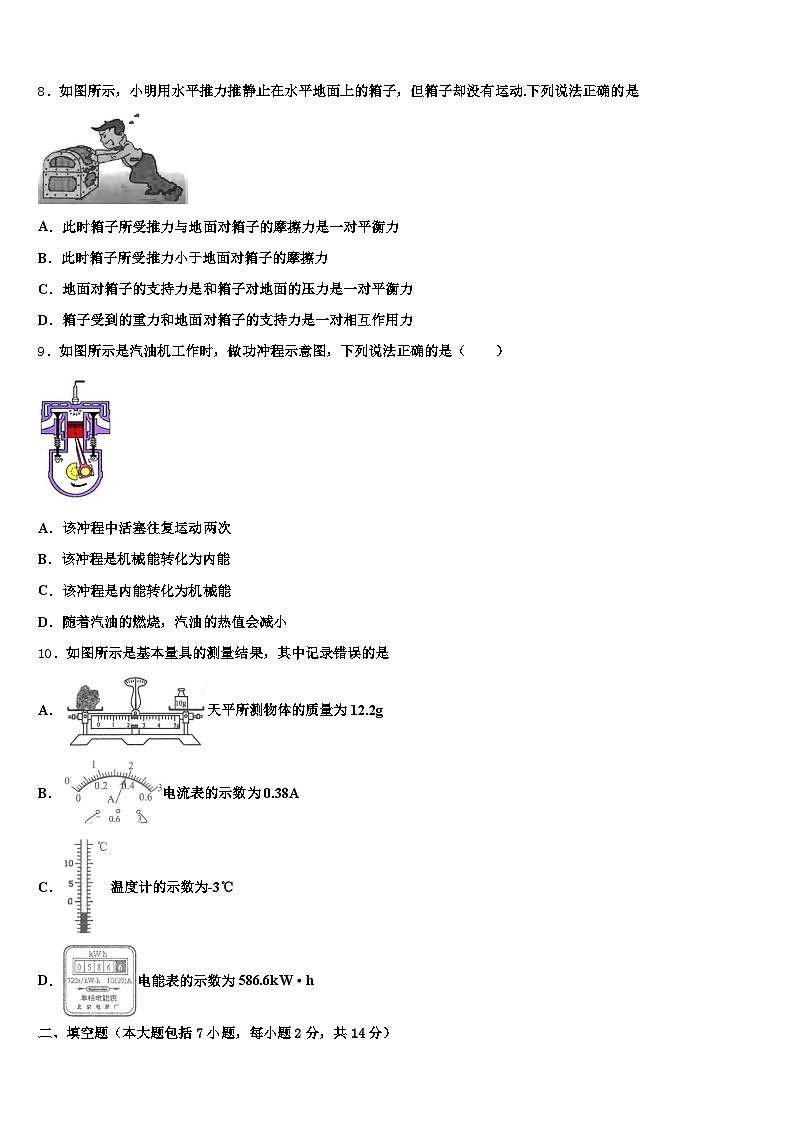

8．如图所示，小明用水平推力推静止在水平地面上的箱子，但箱子却没有运动.下列说法正确的是
A．此时箱子所受推力与地面对箱子的摩擦力是一对平衡力
B．此时箱子所受推力小于地面对箱子的摩擦力
C．地面对箱子的支持力是和箱子对地面的压力是一对平衡力
D．箱子受到的重力和地面对箱子的支持力是一对相互作用力
9．如图所示是汽油机工作时，做功冲程示意图，下列说法正确的是（ ）
A．该冲程中活塞往复运动两次
B．该冲程是机械能转化为内能
C．该冲程是内能转化为机械能
D．随着汽油的燃烧，汽油的热值会减小
10．如图所示是基本量具的测量结果，其中记录错误的是
A．天平所测物体的质量为12.2g
B．电流表的示数为0.38A
C．温度计的示数为-3℃
D．电能表的示数为586.6kW·h
二、填空题（本大题包括7小题，每小题2分，共14分）
11．现在很多城市公交车开始采用气、电混合动力．例如我市302路公交．这种车用天然气和电能作为能源，与用柴油作为能源的101路公交车相比，减少了尾气的排放，有利于对环境的保护．在分别使用这几种能源的公交车中，属于二次能源的是_____；天然气属于_____能源（选填“可再生”或“不可再生”）．我们乘坐公交车时，看到窗外的树木不断的向后退，这是以_____为参照物（选填“地面”或“车窗”）．站立的乘客在公交车行驶的过程中要抓紧扶手，这是为了防止刹车时，由于人具有_____而跌倒，对人体造成伤害．
12．将一个木块放入盛满水的烧杯中，静止时如图所示，从烧杯溢出水的重力为5N，则木块的重力大小为_____，这个过程中，容器对水平面的压力将_____（选填“增大”、“不变”或“减小”）。若将这个木块放入盛满酒精的烧杯中，木块静止时从烧杯溢出酒精的重力为 _____。（ρ木＜ρ酒＜ρ水）
13．如图所示，完全相同的圆柱形容器中，装有不同的两种液体甲、乙，在两容器中，距离同一高度分别有A、B两点．若两种液体的质量相等，则A、B两点的压强关系是pA_____pB；若A、B两点的压强相等，则两种液体对容器底的压强关系是p甲_____p乙（两空选填“＞”、“＝”或“＜”）．
14．如图所示是我国发射的中国首辆月球车“玉兔”号的图片，它是迄今为止人类所发射的工作时间最长的月球机器人。“玉兔”号月球车是通过__________向地球传递信息的，当月球车静止在月球表面上时，它相对于地球是________________的，月球车的太阳能电池帆板能量转化是__________。
15．如图所示的通电螺线管中，螺线管的右端为_________极．
16．小华在超市购物时发现“聪明的电梯”（如图甲），小华在网络上搜到如图乙所示的简易控制电路，R是一个压敏电阻，位于电梯下面，当人踩到电梯上时，其电阻值随压力的增大而减小，动触点和静触点_____（选填“1”或“2”）接触，使电动机的转速变_____（选填“快”或“慢”）
17．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.
三、作图、实验与探究题（本大题包括5小题，共34分）
18．画出下图中正在加速下落的雨滴受力的示意图．
19．某人用一根轻质木棒挑着重为120 N的物体站在水平地面上，木棒长为1.2 m(其重力忽略不计)．手对木棒A端施加竖直向下的动力F1使木棒保持水平，重物悬挂处离肩膀距离BO为0.8 m(如图所示)，则：以O为支点
①在图中画出木棒受到的阻力F2及其阻力臂l2的示意图______；
②手在A端对木棒施加竖直向下的动力，大小为__________N；若挑同样的重物，而要减小肩膀对木棒竖直向上的支持力，方法是__________．
20．小文测小固体的密度，图甲是在调节天平横梁平衡时的情景，请你指出他操作的错误是：__________.纠正错误后，将固体放在天平左盘，天平平衡时右盘中所加砝码和游码的位置如图乙所示，固体放入量筒前后液面如图丙，则固体密度为_________g/cm3.
21．志强同学家里有一块盆景石（盆景石可吸水），他想用天平和量筒测量这块盆景石的密度。
将天平放在水平台上，游码移到标尺左端的_____处，分度盘的指针如图甲所示，应将平衡螺母向_____端调节，使衡量平衡。从盆景石上取下一小块，用调节好的天平秤其质量，天平平衡时，右盘中砝码和游码的位置如图乙所示，则这块盆景石的质量为_____g。在量筒中装入适量的水，量筒中的液面位置如图丁所示，盆景石的体积为_____cm3，密度为_____g/cm3。志强同学认为：因盆景石吸水，上述实验中测得盆景石的密度会_____（填“偏大”或“偏小”）。
22．在“测定小灯泡电功率”的实验中，实验室提供的滑动变阻器有
A：“5Ω 3A”，B：“20Ω 2A”，C：“50Ω 1.5A”三种，小灯泡上标有“2.2V”字样，电源电压为6伏不变．
某同学连接的电路如图A所示，有一根导线尚未连接，请用笔线代替导线连接，使滑动变阻器连入电路中电阻值最大．该同学正确连接好电路，闭合开关，移动滑动变阻器的滑片到中点位置时，小灯恰好正常发光．此时电流表示数如图B所示，则小灯正常发光的电流为_____安，滑动变阻器选用的是_____（选填字母），小灯的额定功率为_____瓦．小华同学也做实验，请你跟随小华边实验边思考，逐一回答下面的几个问题．
请在图C方框内画出该实验电路图．
小华刚连接完最后一根导线，立即看到灯泡发出明亮的光．在一旁观察的小雨一惊，提醒小华实验中有问题．小华想，我的实验连线没有出问题啊！请你帮助小华找出实验中两个操作不当之处：①_____；②_____．做完实验后，小华将“测量小灯泡的功率”实验与以前做过的“伏安法测量小灯泡电阻”的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：_____．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．一个不规则的实心物体，质量55g，放入装满纯水的烧杯中，沉入底部，排开0.5N的水。然后向烧杯中加盐并搅拌，直到物体悬浮为止。（g=10N/kg，水的密度为1.0×103kg/m3）求：物体在水中所受的浮力；物体的体积；物体悬浮时盐水的密度。
24．如图甲所示的电路，在滑动变阻器R2的滑片P从B端向A端滑动的过程中，电压表与电流表示数的变化关系如图乙所示。求：
电源电压和R1的阻值电路中消耗的最小功率通电1分钟，此电路能产生的最大热量。
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
根据物理学历史可知，原子的核式模型首先是由卢瑟福提出的，原子由原子核和核外电子组成．故B正确，ACD错误．.
2、C
【解析】A. 力的图示在力的大小上选出标度，准确的把力的大小表示出来，与力的示意图不同故A错误；B. 同一受力图中，标度只能选一个，说标度可根据需要进行不同的选取是错误的；C. 力的图示中，标度可以任意选取，但要本着方便直观的原则来选取，此选项的说法是正确，D错误。
点睛：要做好本题，必须知道力的图示与力的示意图的区别：力的示意图使用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点；力的图示还要选出一标度，把力的大小准确的表示出来．
3、A
【解析】解：A．检查和维修电路时，为了安全，必须首先切断电源，故A正确。
B．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，故B错误。
C．为了防止发生漏电事故，带金属外壳的用电器使用三孔插座，故C错误。
D．家庭电路中，电能表是用来测量电功的仪表，故D错误。
故答案为A。
点睛：安全用电原则：不接触低压带电体，不靠近高压带电体；
4、A
【解析】
由电路图可知，闭合开关S，定值电阻与滑动变阻器串联，电压表V1测定值电阻两端的电压，电压表V2测变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片P向左移动时，接入电路中的电阻变小，电路中的总电阻变小，因电源电压保持不变，所以，由可知，电路中的电流变大，即电流表A的示数变大；由U=IR可知，定值电阻两端的电压变大，即电压表V1的示数变大；因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压变小，即电压表V2示数变小；
A．电压表V1示数与电压表V2示数的和为电源电压，保持不变，故A正确；
B．电压表V1示数变大，而电压表V2示数减小，它们的差值会变大，故B错误；
C．电压表V1示数变大，电流表A示数变大，其乘积变大，故C错误；
D．由欧姆定律可知，电压表V2示数与电流表A示数的比值为滑动变阻器接入电路的电阻，因变阻器接入电路的电阻变小，则该比值变小，故D错误．
5、B
【解析】
A．由题意知，木箱的重力G=200N，h=1m，则受到的重力做功：W有用=Gh=200N×1m=200J，A错误；
B．拉力F做的功W总=FL=75N×4m=300J；则克服摩擦力做功W额=W总﹣W有用=300J﹣200J=100J，B正确；
C．木箱沿斜面缓慢运动，做匀速直线运动，受合力为零，所以合力做功大小为0J，C错误；
D．木箱移动方向与支持力方向垂直，所以斜面的支持力做功为零，D错误．
6、B
【解析】
A．凸透镜对光线具有会聚作用，平行光通过凸透镜后会聚于焦点，根据甲图可判断焦点到凸透镜距离为10cm也就是焦距等于10cm，A错误．
B．乙图中，物体到透镜的距离为12cm，即物距在一倍到二倍焦距之间，此时成倒立放大的实像，B正确．
C．照相机成像是物体在二倍焦距以外成倒立缩小的实像，与乙图不同，故C错误．
D．蜡烛远离凸透镜，要成清晰的像，必须满足物远像近像变小，必须使光屏靠近凸透镜才可以．D错误．
7、B
【解析】
A．乒乓球弹离水面后不再受浮力作用，由于惯性将继续上升，故A错；
B．乒乓球上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，水的深度不变，由p=ρgh可知水对杯底的压强不变；然后是露出水面到脱离水面，此过程排开水的体积变小，水的深度变小，由p=ρgh可知水对杯底的压强变小；所以乒乓球在上浮过程中，水对杯底的压强先不变、后变小，故B正确。
C．乒乓球在上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，由F浮=ρ水V排g可知受到的浮力不变；然后是露出水面到脱离水面，此过程排开水的体积变小，由F浮=ρ水V排g可知受到的浮力变小；所以乒乓球在上浮过程中，受到的浮力先不变、后变小，故C错误；
D．乒乓球自1至4的过程中，杯子对桌面的压力先不变，乒乓球弹离水面后，压力变小，故D错误；
8、A
【解析】
AB. 箱子没有运动，说明箱子处于静止状态，受到平衡力的作用，即在水平方向上，推力与静摩擦力是一对平衡力，此时箱子所受推力等于地面对箱子的摩擦力，故A正确B错误。
C. 地面对箱子的支持力和箱子对地面的压力作用在两个物体上，是一对相互作用力，故C错误；
D. 箱子受到的重力和地面对箱子的支持力都作用在同一物体上，大小相等、方向相反，作用在同一条直线上，是一对平衡力，故D错误；
9、C
【解析】
（1）四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次；
（2）汽油机的四个冲程，可根据气阀和活塞的状态判断是哪个冲程；将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；
（3）热值是物质的一种属性，只与物质的种类有关．
【详解】
A、在四冲程汽油机的一个工作循环中，活塞往复运动两次，由四个冲程组成，因此做功冲程中活塞从汽缸顶端运动到下端，故A错误；
BC、汽油机在做功冲程中，内能推动活塞向下运动，内能转化为机械能，故B错误、C正确；
D、热值是物质的一种属性，只与物质的种类有关，因此当汽油不断减少时，汽油的热值不变，故D错误．
故选C．
四冲程内燃机的四个冲程：吸气、压缩、做功、排气，其中做功和压缩冲程有能量的转化．
10、B
【解析】
根据题中“如图所示是基本量具的测量结果，其中记录错误的是”可知，本题考查测量工具的读数。使用测量工具首先要认清量程和分度值，按照不同测量工具的读数规则进行分析判断。
【详解】
A．天平测量物体的质量为砝码质量和游码示数之和，在天平的标尺上，1g之间有5个小格，一个小格代表0.2g，被测物体的质量为m=10g2.2g=12.2g，故A读数正确。
B．由图知，电流表选择的是03A量程，对应的分度值为0.1A，此时的示数为1.9A，故B读数错误。
C．在温度计上，10之间有10个小格，一个小格代表1℃，液柱最高处在0℃以下，说明温度低于0℃，为-3℃，故C读数正确。
D．电能表的最后一位是小数，单位是kW•h，因此示数为586.6 kW•h，故D读数正确。
二、填空题（本大题包括7小题，每小题2分，共14分）
11、电能和柴油不可再生车窗惯性
【解析】
电能一般都是通过火力发电或水力发电等方式转化过来的，属于二次能源，柴油是从石油中提炼出来的，属于二次能源；天然气是动植物体经过亿万年的时间形成的，是不可再生能源；以车窗为参照物，窗外的树木相对参照物来说，与参照物的距离越来越远，所以树木向后退；站立在行驶的公交车上的乘客原来和车一起向前运动，紧急刹车时，车由运动突然变成静止，而乘客由于具有惯性，继续向前运动，容易摔倒，抓紧扶手是为了防止惯性带来的危害．
12、5N 不变 5N
【解析】
由题可知木块漂浮在盛满水的烧杯中，从烧杯溢出水的重力为5N 由阿基米德原理和浮沉规律可知G=F浮=G排= 5N ，这个过程中水的深度不变，根据公式p=ρgh可知容器底所受压强不变。若将这个木块放入盛满酒精的烧杯中，由ρ木＜ρ酒知木块静止时将漂浮在酒精中，F浮=G排=G= 5N从烧杯溢出酒精的重力为 5N。
13、＜ ＞
【解析】
（1）由图知VA＜VB，若两种液体的质量相等，由密度公式可知液体密度ρA＞ρB，可得A、B下方对容器底的压强关系；因为两种液体的质量相等，液体对容器底的压强相等；进而得出A、B两点的压强关系；
（2）由图知A、B深度hA＜hB，若A、B两点的压强相等，由p＝ρgh可知液体密度ρA＞ρB，进而得出A、B下方对容器底的压强关系，液体对容器底的压强p底＝p+p下，可得液体对容器底的压强关系．
【详解】
当两种液体的质量相等时，由于甲液体的体积小于乙液体的体积，故甲液体的密度大于乙液体的密度，由于A、B两点离容器底等高，故A点距容器底这段液体产生的压强较大；但又由于二种液体的质量相等，所以它们对容器底的压力是相等的，面积又相等，故两种液体对容器底的压强相等；故A点的压强pA等于液体对容器底的压强减去A点距容器底的那段液体产生的压强，故pA p乙．
14、电磁波 运动 太阳能转化成电能
【解析】
电磁波可以在真空中传播，月球车向地球是通过电磁波传递信息的，当月球车静止在月球表面上时，月球是不停的绕地球转动的，所以它相对于地球也是运动的，月球车的太阳能电池帆板能量转化是将太阳辐射产生的太阳能转化为电能，以供应月球车使用。
15、N
【解析】
使用安培定则，右手握住通电螺线管，四指指向电流方向，大拇指指向螺旋N极．
【详解】
根据图示中电流方向，用右手握住螺线管，四指指向电流方向朝下，大拇指指向右侧为螺线管N极；
题考查安培定则，其内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为螺线管N极方向．
16、2 快
【解析】
当人走下电梯后，压敏电阻的阻值增大，则控制电路中电流变小，电磁铁的磁性变弱，衔铁被拉起与触点1接触，R1与电机串联，电动机两端电压较小，电动机的功率较小，电动机转速较慢；
当人站在电梯上时，压敏电阻R的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，与触点2接触，电阻R1没有连入电路，电动机两端电压增大为电源电压，电动机的功率变大，电动机转速变快。
17、21Ω 18J
【解析】
当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=1．8A，
由P=UI可知，灯泡中的电流：
IL =P额/U额=3W/6V=1.5A，
根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:
IR=I-IL =1.8A-1.5A=1.3A，
由I=U/R得,电阻:
R=U/IR=6V/1．3A=21Ω；
通电1min电阻R产生的热量：
Q=W=UIRt=6V×1．3A×11s=18J。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
加速下落的雨滴，受到非平衡力的作用，向下的重力大于向上的力，重力的方向竖直向下,阻力的方向竖直向上，作用点在雨滴的重心，如图所示：
19、240 将重物挂点向左移，缩短OB距离
【解析】
（1）①把肩膀看成支点，过B点作竖直向下的力（即阻力F2 ），过支点O作垂直于阻力作用线的垂线段（即阻力臂L2 ），如图所示
②根据杠杆的平衡条件F×OA=G×OB知道，即：F×（1.2m-OB）=120N×OB，所以 F×0.4m=120N×0.8m，故F=240N；
（2）根据动力×动力臂=阻力×阻力臂，阻力、阻力臂不变，动力和动力臂成反比，动力臂减小，动力增大，要减小肩膀对木棒竖直向上的支持力，相当于减小A端的压力，即手在A端更省力，将重物挂点向左移，减少OB的长度或增大OA的长度．
20、调节平衡螺母前，没有将游码移到标尺左端的零刻度线处 2.43
【解析】
在调节平衡螺母前，应先将天平放在水平台上，并将游码拨到标尺左端的零刻线处，该同学未将游码拨到标尺左端的零刻度线处；如图乙所示，固体的质量m=20g+20g+5g+3.6g=48.6g；固体的体积就是排开水的体积：V =40cm3-20cm3=20cm3，所以木块固体的密度是：.
21、零刻度线处 左 22 10 2.2 大
【解析】
（1）将天平放在水平台上，游码移到标尺左端的零刻度线处，天平使用之前要调平，调平的方法是：游码移到标尺的零刻线上，指针偏向分度盘右侧，所以要向左移动平衡螺母，直到指针指在分度盘的中央。
（2）天平平衡时，左盘物体的质量等于右盘砝码的质量和游码质量的和，由甲图可知盆景石的质量：m=20g+2g=22g。
（3）由图乙、丙可知量筒的分度值1ml，马铃薯块的体积V=30ml﹣20ml=10ml=10cm3，
盆景石的密度ρ===2.2g/cm3。
（4）因盆景石吸水，使得盆景石的体积偏小，由ρ=知密度偏大。
22、见解析 0.38 B 0.836 见解析 连接电路的过程中开关未断开； 闭合开关前，变阻器未接最大值 原理不同或计算公式不同或其它
【解析】
（1）根据滑动变阻器“一上一下”接线原则，由于上接线柱已接入电路，因此选择距滑片最远的接线柱即为阻值最大处．将该接线柱与灯泡相连，如图所示：
（2）电流表量程为0~0.6A，分度值为0.02A，则小灯正常发光的电流为0.38A．
此时滑动变阻器接入电路的电阻为，因此选择“20Ω 2A”的滑动变阻器B．
小灯泡的额定功率P=ULI=2.2V×0.38A=0.836W．
（3）测量小灯泡的电功率实验电路图：
刚连接完最后一根导线，立即看到灯泡发出明亮的光．则实验中操作不当之处：①连接电路的过程中开关未断开；②闭合开关前，变阻器未接最大值，电路中电流较大，灯泡发出明亮的光；
（4）“测量小灯泡的功率”实验目的是测量灯泡的功率，“伏安法测量小灯泡电阻”的目的是测量电阻，所以两个实验的目的不同，实验原理不同，测功率用P=UI，测电阻用欧姆定律．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1) 0.5N；（2) 5×10-5m3；（3) 1.1×103kg/m3
【解析】
(1)根据阿基米德原理可知,物体受到的浮力：F浮G排0.5N；(2)由F浮ρ液gV排可得物体排开的水的体积：V排 = 510−5m3.因为物体浸没，所以物体的体积：V物V排510−5m3；(3)因为物体悬浮在盐水中，所以，ρ盐水ρ物1.1×103kg/m3.
点睛：（1）根据阿基米德原理，物体受到的浮力等于物体排开的水的重力；（2）利用公式F浮ρ液gV排，可求出物体的体积；（3）当物体悬浮时，盐水的密度等于物体的密度。
24、（1）18V， 20Ω；（2）3.6W；（3）972J。
【解析】
由电路图可知，R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流。
(1)当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1＝0.9A，由I＝可得，电源的电压：
U＝I1R1＝0.9A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，
I2＝0.2A，U2＝14V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝I2R1+U2＝0.2A×R1+14V，
因电源的电压不变，所以，
0.9A×R1＝0.2A×R1+14V，
解得：
R1＝20Ω；
电源的电压：
U＝I1R1＝0.9A×20Ω＝18V；
(2)当电路中的电流最小时，电路消耗电功率最小，则：
P＝UI2＝18V×0.2A＝3.6W.
(3)由图可知，当R2＝0时，电路中的电阻最小，功率最大，此电路1分钟能产生的最大热量：
Q＝t＝60s＝972J.
