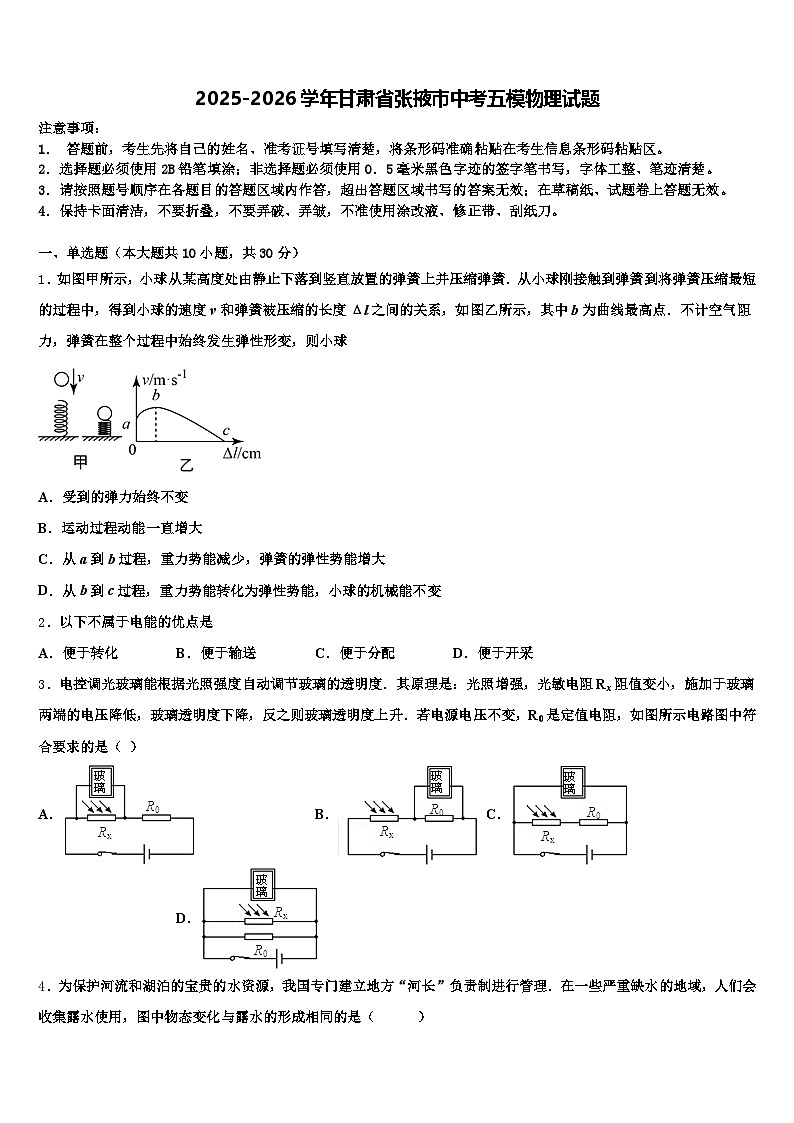

2025-2026学年甘肃省张掖市中考五模物理试题（含答案解析）

这是一份2025-2026学年甘肃省张掖市中考五模物理试题（含答案解析），共16页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图甲所示，小球从某高度处由静止下落到竖直放置的弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度Δl之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球
A．受到的弹力始终不变
B．运动过程动能一直增大
C．从a到b过程，重力势能减少，弹簧的弹性势能增大
D．从b到c过程，重力势能转化为弹性势能，小球的机械能不变
2．以下不属于电能的优点是
A．便于转化B．便于输送C．便于分配D．便于开采
3．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（ ）
A．B．C．D．

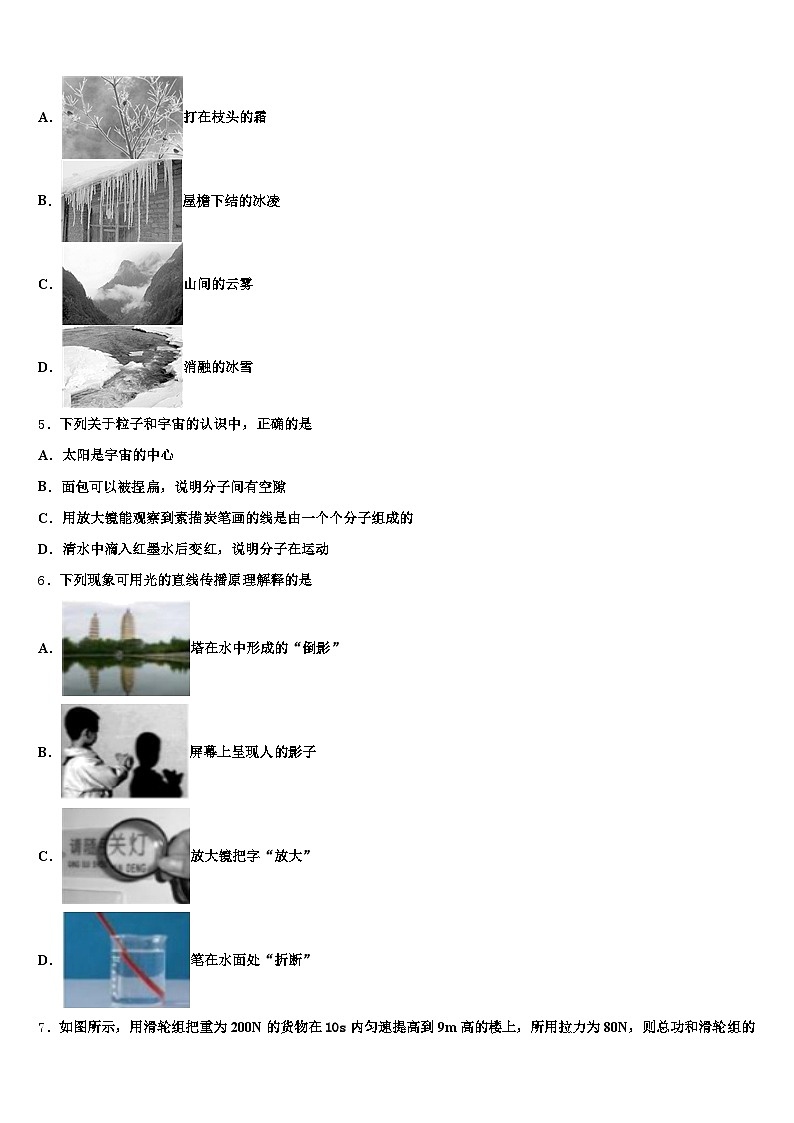

4．为保护河流和湖泊的宝贵的水资源，我国专门建立地方“河长”负责制进行管理．在一些严重缺水的地域，人们会收集露水使用，图中物态变化与露水的形成相同的是（ ）
A．打在枝头的霜
B．屋檐下结的冰凌
C．山间的云雾
D．消融的冰雪
5．下列关于粒子和宇宙的认识中，正确的是
A．太阳是宇宙的中心
B．面包可以被捏扁，说明分子间有空隙
C．用放大镜能观察到素描炭笔画的线是由一个个分子组成的
D．清水中滴入红墨水后变红，说明分子在运动
6．下列现象可用光的直线传播原理解释的是
A．塔在水中形成的“倒影”
B．屏幕上呈现人的影子
C．放大镜把字“放大”
D．笔在水面处“折断”

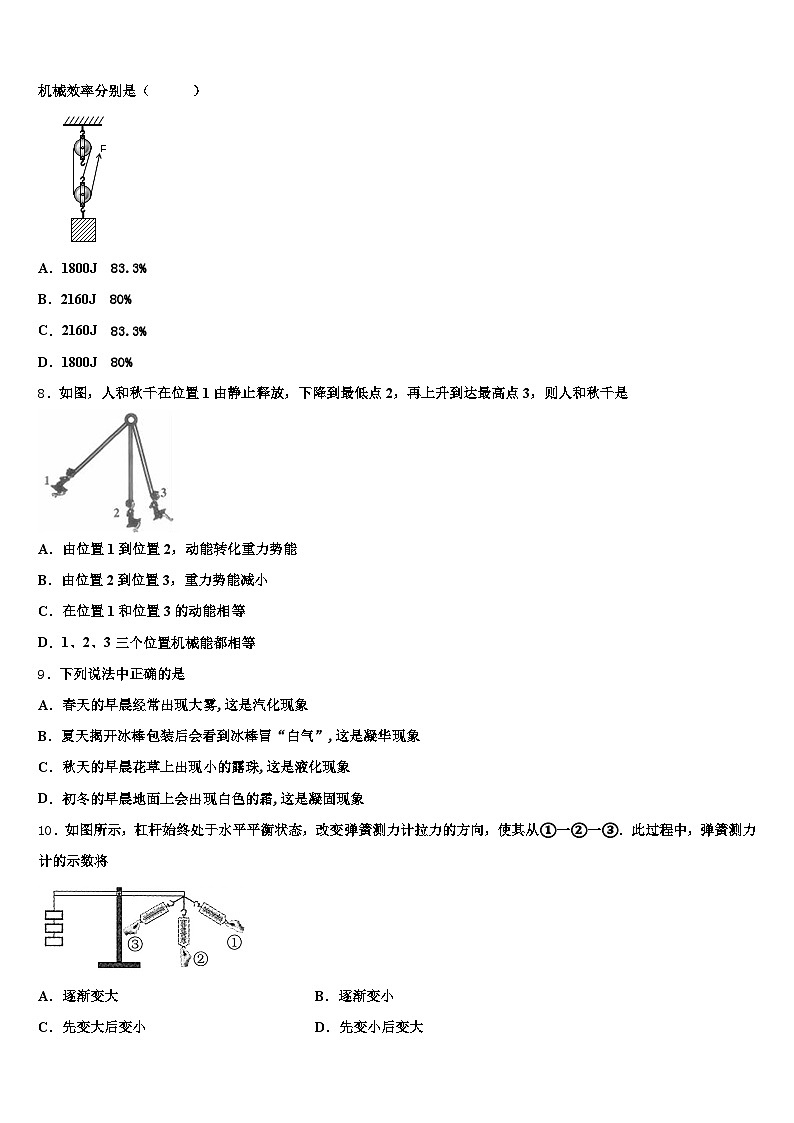

7．如图所示，用滑轮组把重为200N的货物在10s内匀速提高到9m高的楼上，所用拉力为80N，则总功和滑轮组的机械效率分别是（ ）
A．1800J 83.3%
B．2160J 80%
C．2160J 83.3%
D．1800J 80%
8．如图，人和秋千在位置1由静止释放，下降到最低点2，再上升到达最高点3，则人和秋千是
A．由位置1到位置2，动能转化重力势能
B．由位置2到位置3，重力势能减小
C．在位置1和位置3的动能相等
D．1、2、3三个位置机械能都相等
9．下列说法中正确的是
A．春天的早晨经常出现大雾,这是汽化现象
B．夏天揭开冰棒包装后会看到冰棒冒“白气”,这是凝华现象
C．秋天的早晨花草上出现小的露珠,这是液化现象
D．初冬的早晨地面上会出现白色的霜,这是凝固现象
10．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将
A．逐渐变大B．逐渐变小
C．先变大后变小D．先变小后变大
二、多选题（本大题共3小题，共12分）
11．关于分子动理论和内能，下列说法中正确的是（）
A．显微镜下，不洁净的水中大量的细菌在活动，说明分子在不停地做无规则的运动
B．吸盘挂钩能牢牢吸在玻璃上，说明分子间存在引力
C．一杯热水温度降低时，意味着内部水分子运动的剧烈程度降低了
D．冰不断熔化过程中，温度不变，内能增加
12．如图所示电路，电源电压为U，小灯泡标有“”（已知）。实验操作正确并保证电路元件安全，则在闭合开关S后，移动滑片P的过程中，电流表的最小示数为I，电流表的示数最大变化了，电压表的示数最大变化了。设灯丝电阻不随温度而改变，下列说法正确的是（ ）
A．小灯泡电阻为
B．滑动变阻器的最大阻值为
C．电压表的示数最小值可表示为
D．电压表的最大示数和最小示数的比值
13．如图所示，电源电压保持2V不变，小灯泡L标有“2.5V 0.2A”字样，小灯泡的阻值保持不变．闭合开关S1、S2，下列说法正确的是（ ）
A．电源工作时，将其他形式的能转化为电能
B．此时小灯泡L正常发光
C．若只断开开关S2，小灯泡L变得更亮
D．若开关S2由闭合变为断开，电流表的示数变小
三、填空题（本大题共5小题，共10分）
14．小明利用天平和量筒测量矿石的密度，先把天平放在___桌面上，调节好天平后，测出矿石的质量如图所示，矿石的质量为______g，接着测出矿石的体积为20cm1，则矿石的密度为_____kg/m1．
15．2018年12月8日，我国成功发射“嫦娥四号”月球探测器，成为全球首个实现在月球背面着陆的国家．“嫦娥四号”月球探测器在月球上具有的惯性___________（选填“大于”、“等于”或“小于”）在地球上具有的惯性．
16．为创建大美湘潭，我市在部分路段的斑马线位置，安装了带语音提示的红绿灯信号系统。红灯亮时，系统会发出语音来警示行人，这主要应用了声音可以传递_____（选填“信息”或“能量”）；系统中的红灯和绿灯是_____（选填“串联”或“并联”）的。
17．发电机的工作原理是_____，核电站是利用核_____产生的能量发电的（选填“裂变”或“聚变”）
18．通过某导体的电流为0.3安，10秒内通过它的横截面的电荷量为_______库，若此时该导体两端电压为6伏，则其电阻为______欧．当该导体两端电压增大时，其电阻将________（选填“变大”、“不变”或“变小”）．
四、计算题（本大题共3小题，共29分）
19．边长为0.5m的正方体实心物块，独自放在水平地面上，对地面的压强是4×103Pa．若利用如图所示的滑轮将此物块提升到3.0m高的楼上，滑轮的机械效率是80%．忽略绳重和摩擦，求：
物块受到的重力；物块的密度；工人在提升物块时对滑轮做的功。
20．如图所示，某薄壁柱状容器底面积为100cm2，容器内装有足量的水。把圆柱体A放入水中，A竖直漂浮且露出水面的高度为4cm，浸入水中深度为16cm，容器中液面上升了8cm（水未溢出）；B是底面积与A相同、高为8cm的另一圆柱体已知ρ水＝1.0g/cm3，g取10N/kg。求：
A放入前后水对容器底压力的变化量。若圆柱体A竖放在地面，A对地面的压强。把B放在A的上面，要保证A不触底（水未溢出），则B的最大密度是多少。
21．水平桌面上有一个柱形容器，逐渐向容器中注入某种液体，容器底部受到液体的压强随液体的深度变化的图象如图甲所示．一个重力为5N、体积为100cm3的合金块，用细绳系住，浸没在液体中，如图乙所示．竖直向上提起合金块，它匀速运动20cm所用的时间为2s（合金块未露出液面）．取g=10N/kg．求：
(1)液体的密度．
(2)合金块浸没在液体中时受到的浮力．
(3)在这2s内拉力F所做的功和拉力F的功率．
五、作图题（本大题共2小题，共4分）
22．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
23．如图所示，画出入射光线AO的反射光线和折射光线。
六、实验探究题（本大题共3小题，共15分）
24．（海南省2015年初中毕业生学业水平考试）图甲是用伏安法测未知电阻R的实验图。
（1）请用笔画线代替导线，将图甲中实物电路连接完整_____________
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I= A，则未知电阻R= _________ Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
25．如图所示是“探究物体的动能跟哪些因素有关”的实验装置图．
若让同一钢球A分别从斜槽不同的高度由静止开始滚下，高度h越高，木块B 被撞得越远．这表明______________．若让不同质量的钢球从斜槽同一高度由静止开始滚下，质量越大的钢球将木块B撞得越远．这表明______________．若斜槽绝对光滑，钢球A从斜槽顶端由静止滚到斜面底部的过程中，其机械能______（选填“变大”、“不变”或“变小”）．若水平面绝对光滑，木块B被撞后，它将做________运动．
26．利用如图所示的电路装置，探究“电流产生的热量跟什么因素有关”．其中左右两个相同的容器密闭着等量空气并与U形管紧密相连，各容器中均有一条电阻丝，实验前U形管两端液面相平．实验时将导线左右两端分别接到电源两端．
（1）实验过程中，通过观察U形管中液面_____的变化来比较电流通过电阻丝产生热量的多少．
（2）此装置可以探究电流产生的热量跟_____的关系，一段时间后，_____（选填“左”或“右”）容器内电阻丝产生的热量较多．
（3）如果通过R1的电流为2A，那么10s内通过R1的电流产生的热量是_____J．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故A错误；B. 由图象可知，小球速度先变大，后变小．小球质量不变，所以小球动能先变大，后变小，故B错误；C. 小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．此过程中小球高度越来越低所以小球的重力势能减少，弹簧形变程度逐渐变大所以弹性势能增大，故C正确；D. 从b到c过程是小球被弹簧弹起上升的过程，为弹性势转化为能重力势能故D错误．
2、D
【解析】
电能在当今社会的应用是相当的普遍的，它具有很多的优点，来源比较丰富，可以通过水力发电、火力发电、核能发电、地热发电、风力发电等等；电能可以通过用电器转化为各种形式的能；可以通过输电线来输送到很远的地方；利用起来很方便，便于分配；由上可知ABC都是电能的优点，D不是。
3、A
【解析】
AB．电路图，光敏电阻Rx与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻Rx的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻Rx两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻Rx并联；所以A选项符合要求；
CD．玻璃与电源并联，它两端的电压不变，不符合题干的要求．
4、C
【解析】
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】
露是液态的，是由空气中的水蒸气遇冷（清晨温度比较低）形成的，气态变为液态的现象叫液化．
A.霜是空气中的水蒸气遇冷凝华形成的冰晶．故A不符合题意；
B.冰凌是水凝固形成的．故B不符合题意；
C.雾是空气中的水蒸气遇冷液化形成的小水滴．故C符合题意；
D.冰雪消融由固态变为液态，是熔化过程．故D不符合题意．
故选C．
5、D
【解析】
A. 太阳是太阳系的中心，而不是宇宙的中心，故错误；
B，面包可以被捏扁，是由于面包里包含大量气孔，用力捏面包，改变面包的形状，排出气孔内的空气，使气孔的间距变小，并不能说明分子间有空隙，故错误；
C. 用放大镜观察不到分子，要用高倍电子显微镜才能观察到分子，故错误；
D. 向一杯清水中滴几滴红墨水，过一会儿整杯水都变红了，说明分子在不断地运动，故正确。
6、B
【解析】
A．塔在水中形成的“倒影”，属于是平面镜成像，是由于光的反射形成的，故A不符合题意；
B．影子的形成是由于光在直线传播过程被物体挡住后，在物体后面呈现出的阴影区域，故符合题意；
C．用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的，故C不符合题意；
D．从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故D不符合题意．
7、C
【解析】
有用功：W有用=Gh=200N×9m=1800J，由图可知，n=3，则绳端移动的距离：s=nh=3×9m=27m，拉力做的总功：W总=Fs=80N×27m=2160J，滑轮组的机械效率：．故选C．
8、C
【解析】
A. 由位置1到位置2，人和秋千的质量不变，速度变大，动能变大；同时高度减小，重力势能减小，故是将重力势能转化为动能的过程，故A错误；
B. 由位置2到位置3，该过程中人和秋千的质量不变，高度增加，故重力势能增大，故B错误；
C. 据图可知，人和秋千在1位置和3位置的速度都是0，所以动能相同，故C正确；
D. 由位置1到位置3的过程中，由于存在阻力和摩擦，所以一部分机械能转化成内能，故机械能减小，故D错误．
9、C
【解析】
掌握物态变化的概念是解答此题的关键
【详解】
A、雾，是空气中的水蒸气遇冷液化成的小水滴，该选项说法不正确；
B、冰棒冒“白气”，是空气中的水蒸气遇到温度较低的冰棒凝结成的小水滴，属于液化现象，该选项说法不正确；
C、秋天的早晨花草上出现小露珠，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，该选项说法正确；
D、初冬的早晨地面上出现白色的霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，该选项说法不正确．
故选C．
10、D
【解析】
各个力的力臂如下图所示：
从图中可以看出，从①—②—③，力臂先变大后变小，所以力先变小后变大．
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A．细菌包含很多的分子，细菌的活动属于机械运动，因此不能说明分子不停地做无规则运动，故A错误；
B．吸盘在大气压力作用下牢牢地吸在玻璃上，该现象与分子间的引力无关，故B错误；
C．温度越高，分子运动越剧烈，一杯热水温度降低时，意味着内部水分子运动的剧烈程度降低，故C正确；
D．冰熔化过程中，吸收热量，温度不变，内能增加，故D正确；
12、CD
【解析】
A．小灯泡标有“”，所以小灯泡的电阻，故A错误。
B．根据串联电路的电压等于各部分电压之和，电压表的示数最大变化了，则灯泡两端的电压也变化了，电流化了，灯丝电阻不随温度而改变，则，滑动变阻器的最大阻值为，故B错误。
C．电压表测灯泡两端的电压，电路中最小电流为I，所以电压表的示数最小值，故C正确。
D．由题意可知，电压表V2测滑动变阻器两端的电压，电压表的最小示数 ，电压表的最大示数，则电压表的最大示数和最小示数的比值，故D正确。
13、AD
【解析】
A．电源是为用电器提供电能的装置，其工作时把其他形式的能转化为电能，故A正确；
B．闭合开关S1、S2时，灯泡L与电阻R并联，电流表测干路电流，由并联电路中各支路两端的电压相等可知，灯泡两端的电压UL=U=2V，小于灯泡的额定电压，则灯泡不能正常发光，故B错误；
C．因并联电路中各支路独立工作、互不影响，所以只断开开关S2时，灯泡两端的电压和通过的电流不变，灯泡的实际功率不变，亮度不变，故C错误；
D．开关S2断开时，电路为L的简单电路，由并联电路中干路电流等于各支路电流之和可知，开关S2由闭合变为断开时，干路电流变小，即电流表的示数变小，故D正确．
三、填空题（本大题共5小题，共10分）
14、水平 52 2.6×101
【解析】
试题分析：天平应当放在水平桌面上，矿石的质量是砝码加上游码，为52g．
矿石的密度．
【考点定位】测量密度
15、等于
【解析】
物体所含物质的多少叫质量，质量不随物体的形状、状态、地理位置、温度的变化而变化，故“嫦娥四号”月球探测器在月球上质量没有发生变化，惯性是物体本身具有的一种性质，惯性大小与物体质量有关，因探测器的质量没有发生变化，所以在月球上具有的惯性等于在地球上具有的惯性．
16、信息并联
【解析】
红灯亮时，系统会发出语音来警示行人，这主要是应用了声音可以传递信息；根据交通信号灯工作时的常识知，红灯亮时，绿灯不亮，红绿灯交替工作，且它们工作时互不影响，故是并联关系。
17、电磁感应现象 裂变
【解析】
（1）发电机是利用电磁感应现象制成的；在发电机过程中，机械能转化为电能。
（2）核电站是利用原子核发生裂变时释放能量来发电的。
18、3 20 不变
【解析】
由I=知道，10秒内通过它横截面的电荷量是：Q=It=0.3A×10s=3C；由I=知道，导体的电阻是：R==20Ω，由于电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端电压增大时，导体的电阻仍为20Ω不变．
四、计算题（本大题共3小题，共29分）
19、（1）1000N；（2）800kg/m3；（3）750J。
【解析】
（1）由得物块对地面的压力：F＝pS＝4×103Pa×0.5m×0.5m＝1000N，因为实心物块独自放在水平地面上，所以实心物块的重力：G＝F＝1000N；
（2）物块的质量：
，
物块的体积：
V＝（0.5m）3＝0.125m3，
物块的密度：
；
（3）有用功：
W有用＝Gh＝1000N×3.0m＝3000J，
由得工人在提升物块时做的功（总功）：
，
忽略绳重和摩擦，对滑轮做的功（额外功）：
W额＝W总﹣W有用＝3750J﹣3000J＝750J。
答：（1）物块受到的重力为1000N；
（2）物块的密度为800kg/m3；
（3）工人在提升物块时对滑轮做的功为750J。
20、（1）8N；（2）1600Pa；（3）1.5×103kg/m3
【解析】
（1）A放入后水对容器底压强的变化量：△p=ρ水g△h=1.0×103kg/m3×10N/kg×0.08m=800Pa，由p=可得，水对容器底压力的变化量：△F=△pS=800Pa×100×10-4m2=8N；
（2）A放入容器内排开水的体积：V排=S△h=100×10-4m2×0.08m=8×10-4m3；则圆柱体A的底面积：SA===5×10-3m2，因圆柱体A在水中漂浮，受到的浮力和自身的重力相等，GA=F浮A=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-4m3=8N，因水平面上物体的压力和自身的重力相等，所以，圆柱体A竖放在地面时对地面的压强：pA===1600Pa；
（3）当AB浸没且A不触底时，B的质量最大，则B的密度最大，此时AB排开水的总体积：V′排=S(hA浸+hA露+hB)= 5×10-3m2×(0.16m+0.04m+0.08m)=1.4×10-3m3，AB整体悬浮时受到的浮力等于A和B的总重力：GAB=F浮总=ρ水gV′排=1.0×103kg/m3×10N/kg×1.4×10-3m3=14N，则B圆柱体的重力：GB=GAB-GA=14N-8N=6N，B圆柱体的体积：VB=ShB=5×10-3m2×0.08m=4×10-4m3，由G=mg=ρgV可得，B的最大密度：ρB====1.5×103kg/m3。
21、（1）1.2×l03kg/m3 （2）1.2N （3）0.38W
【解析】
试题分析：(1)由图甲可知，当h=10cm时，p=1.2×l03Pa，（或h =20cm时，p=2.4×l03Pa； h=30cm时，p=3.6×103Pa，代入h与p对应即可）由p=ρ液gh可得液体的密度ρ液=p/gh=1.2×l03Pa/(10N/kg×0.1m)=1.2×l03kg/m3；(2)因为合金块浸没在液体中，所以V排=V=100cm3=1×10-4m3，合金块浸没在液体中时受到的浮力F浮=G排=ρ液gV排=1.2×l03kg/m3×10N/kg×1×l0-4m3=l.2N；(3)竖直向上匀速提起合金块，拉力F=G-F浮，拉力F所做的功W=Fs=（G-F浮）s= (5N-1.2N)×0.2m=0.76J，拉力F的功率P=W/t=0.76J/2s=0.38W．
考点：密度的计算 浮力 功和功率
五、作图题（本大题共2小题，共4分）
22、
【解析】
台灯旋钮开关相当于滑动变阻器，它是控制台灯的，应与台灯串联，且开关应接在火线的一侧；开关S2是控制电视机的，它应与电视机插座串联，且开关应接在火线的一侧；如下图所示：
23、
【解析】
根据光的反射和折射定律作图。
根据反射角等于入射角画出反射光线，如图；
根据折射定律，光线由空气中斜射入水中时，折射角小于入射角，据此画出折射光线，如图：
点睛：重点是根据光的反射和折射定律作图，关键是记清楚光由空气斜射入水或玻璃中时，折射角小于入射角，反之折射角大于入射角，可根据光路可逆的特征进行记忆。
六、实验探究题（本大题共3小题，共15分）
24、导线的一端接在变阻器上，另一端接在电阻R上 0.38 闭合S、S1 R1=UIR0/（U-U1)
【解析】
试题分析：（1）变阻器应串联在电路中，且要一上一下接线柱进行连接；
（2）明确电流表的量程和分度值，读出示数，再利用欧姆定律的变形公式计算电阻的大小；
（3）由电路图可知，当开关S、S1均闭合时电路为Rx的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、Rx串联，电压表测Rx两端的电压；根据串联电路的分压特点和定值电阻的阻值求出Rx的阻值，据此设计实验步骤得出结果．
解：（1）变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示．
（2）读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A．
由公式I=得，
R===8Ω；
（3）实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0=U﹣Ux=U﹣U1，
因串联电路中各处的电流相等，
所以，I==，即=，
解得：Rx=．
故答案为：
（1）如上图所示；
（2）0.3；8；
（3）②闭合开关S、S1；③．
【点评】本题考查了实物图的连接和电流表的读数、欧姆定律的应用、串联电路的特点等，关键是知道有电压表、无电流表时可根据串联电路的电流、电压特点进行设计实验．
25、质量相同的物体，速度越大，动能越大 速度相同的物体，质量越大，动能越大 不变 匀速直线
【解析】
（1）让同一钢球从不同的高度滚下，位置高的滚到斜面底端的速度就大，把木块推得越远说明运动的木块做功多，动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，钢球的速度越大，动能就越大；
（2）让质量不同的钢球从同一高度滚下，小球到达斜面底端时的速度就是一定的，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大；
（3）因为是光滑的斜面，没有摩擦，所以在斜面上滑下的小球没有能量的损耗，在能量转化过程中能量是守恒的，机械能不变；如果水平面绝对光滑，则木块在水平方向没有摩擦力，被撞击后木块将做匀速直线运动．
26、高度 电阻 右 200
【解析】
（1）根据转换法，实验过程中，通过观察U形管中液面高度的变化来比较电流通过电阻丝产生热量的多少．
（2）图中，两电阻串联，通过的电流和通电时间相同，而电阻不同，故此装置可以探究电流产生的热量跟电阻的关系；图中右边容器中的电阻较大，根据Q＝I2Rt可知，一段时间后，右容器内电阻丝产生的热量较多；
（3）如果通过R1的电流为2A，那么10s内通过R1的电流产生的热量：Q＝I2R1t＝（2A）2×5Ω×10s＝200J．
