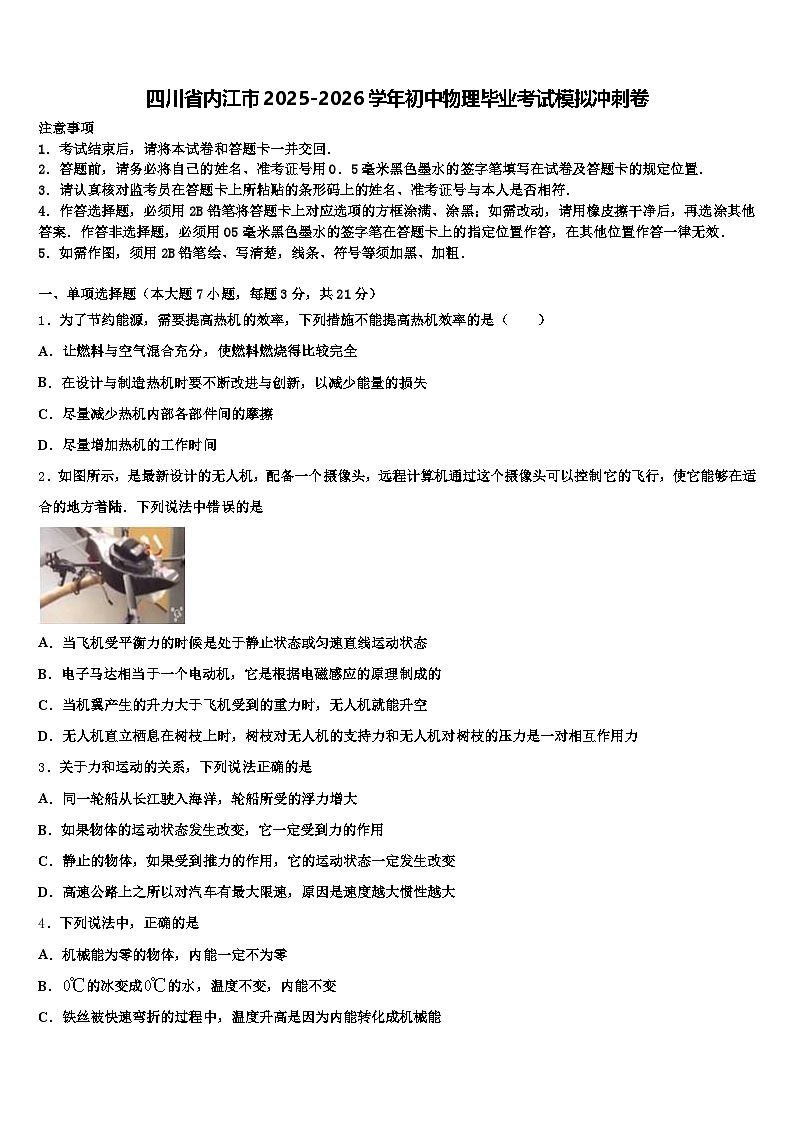

四川省内江市2025-2026学年初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份四川省内江市2025-2026学年初中物理毕业考试模拟冲刺卷（含答案解析），共19页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（ ）
A．让燃料与空气混合充分，使燃料燃烧得比较完全
B．在设计与制造热机时要不断改进与创新，以减少能量的损失
C．尽量减少热机内部各部件间的摩擦
D．尽量增加热机的工作时间
2．如图所示，是最新设计的无人机，配备一个摄像头，远程计算机通过这个摄像头可以控制它的飞行，使它能够在适合的地方着陆．下列说法中错误的是
A．当飞机受平衡力的时候是处于静止状态或匀速直线运动状态
B．电子马达相当于一个电动机，它是根据电磁感应的原理制成的
C．当机翼产生的升力大于飞机受到的重力时，无人机就能升空
D．无人机直立栖息在树枝上时，树枝对无人机的支持力和无人机对树枝的压力是一对相互作用力
3．关于力和运动的关系，下列说法正确的是
A．同一轮船从长江驶入海洋，轮船所受的浮力增大
B．如果物体的运动状态发生改变，它一定受到力的作用
C．静止的物体，如果受到推力的作用，它的运动状态一定发生改变
D．高速公路上之所以对汽车有最大限速，原因是速度越大惯性越大
4．下列说法中，正确的是
A．机械能为零的物体，内能一定不为零
B．的冰变成的水，温度不变，内能不变
C．铁丝被快速弯折的过程中，温度升高是因为内能转化成机械能
D．汽油机压缩冲程中，是用热传递的方式增加了气缸内物质的内能
5．如图所示，小铭的体重为G，支架横杆到地面的高度为h，小铭第一次顺着竖直的杆从杆顶匀速下滑到地面，第二次沿比杆粗糙的绳从杆顶匀速下滑到地面，第一次比第二次需要的时间短，两次小铭所受摩擦力的大小分别为f1、f2，重力做的功分别为W1、W2，重力的功率分别为P1、P2，摩擦力的功率分别为P1’、P2’.则
A．f1＜f2B．W1＝W2C．P1＜P2D．P1′＜P2′.
6．如图是探究焦耳定律的实验装置，通电前，A、B两个U型管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则
A．I1＝l2，A管中的液面较低
B．I1＞I2，A管中的液面较高
C．I1＝l2，A管中的液面较高
D．I1＜I2，A管中的液面较低
7．在水平雪地上滑行的运动员如图所示，下列说法正确的是
A．运动员弯着腰是通过降低重心来增大重力
B．运动员受到的重力与地面对他们的支持力是一对平衡力
C．运动员滑行时有惯性，停下来就没有惯性
D．停止蹬地运动员就慢慢停下来，说明力是维持物体运动的原因
二、填空题（本大题7小题，共21分）
8．国产油电混合动力汽车在行驶时可以用发电机给汽车蓄电池充电，此时蓄电池相当于________（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是________联的．
9．置于水平桌面上的容器底部放有一个边长为10cm，密度为0.9×103kg/m3的正方体物块，如图1所示，此时物块对容器底的压强为_____Pa，当逐渐向容器内倒入某种液体（物块与容器底未紧密接触，液体未溢出），记录物块所受浮力F浮与容器内液体的深度h关系如图2所示，则液体密度为_____kg/m3；当h＝10cm时，物块处于_____（选填“漂浮”、“悬浮”或“沉底”）状态。（g＝10N/kg）
10．如图所示是太阳能飞机“阳光动力2号” ．飞机飞行时，机翼上方的空气流速_______下方的空气流速，机翼上方的空气压强小于下方的空气压强，这样机翼的上下方形成压强差获得升力．飞机加速上升过程中，重力势能_______（选填“变大”、“变小”或“不变”，下同），动能_______。
11．某科技小组研究图所示水平掷出的物体落地点远近与什么因素有关．小组同学猜想水平掷出的物体落地点远近可能受下列因素影响：
甲.抛出点的竖直高度h； 乙.水平掷出的速度v； 丙.小球的质量m．
于是设计了实验记录表一，并将一些有关的实验条件及数据记录在表一中：
表一
①根据表一中的信息，你认为可以探究的相关因素是_____，
A．甲 B．乙 C．丙 D．甲和乙 E.甲和丙 F.乙和丙 G.甲、乙、丙 H.与甲、乙、丙无关的其它因素
请说明你选择该选项的依据：_____．
②小组同学随后进行了实验，并把实验结果记录在表二中．
表二
②根据表二中的信息，你认为可以探究的相关因素是_____，
A．甲 B．乙 C．丙 D．甲和乙 E.甲和丙 F.乙和丙 G.甲、乙、丙 H.与甲、乙、丙无关的其它因素
请说明你选择该选项的依据：_____．
12．如左图所示的杠杆（自重和摩擦不计），O为支点，A处挂一重为100N的物体，为保证杠杆在水平方向平衡，在中点B处施加一个最小的力为_____N；如右图所示，用滑轮组匀速提升重物，已知物重270N，每个滑轮重30N，不计绳重及摩擦，则拉力大小为_____N。
13．如图所示，用手推动书本，使书本和钢笔一起在水平桌面上做匀速直线运动，此时钢笔受到的_____个力的作用，书本匀速直线运动的原因是_____
14．核电站利用核能发电，核能属于_____（选填“可再生”或“不可再生”）能源，核电站发生重大事故时，为降低核安全周围的温度，用水对其冷却，因为水的______较大．
三、作图题（共7分）
15．如图所示，放在小车上的木块随小车一起在水平面上做匀速直线运动，请作出木块所受力的示意图。（图中O点为木块的重心）
16．请根据要求作图
如图所示，请根据小磁针静止时的指向，标出通电螺线管的N，S极，磁感线方向以及电源的正、负极．
17．如图传动装置．甲是由电机带动的逆时针转动的主动轮，乙是从动轮重20N．皮带与轮子之间无打滑现象，轮子与皮带A处的摩擦力大小为8N，请在皮带A处作出这个力和乙轮受到的重力的示意图．
（________）
四、实验题（本大题共5小题，共20分）
18．在“测定物质的密度”实验中，要用电子天平测物体的____，用量筒测物体的___．在“探究杠杆平衡的条件”实验中，应将杠杆的中点支在铁架台上，调节杠杆两端的平衡螺母，使杠杆在____位置保持平衡，若在图中所示的A点悬挂钩码，并在B点用力使杠杆平衡，为顺利完成实验，则应将弹簧力计沿____方向用力拉杠杆（选填“BM”、“BN”、“BP”或“BQ”）．
19．如图是小明同学探究“电流与电压关系”的电路图．
请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．
20．小刚同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和酒精），对浸在液体中的物体所受的浮力进行了探究。下图表示探究的过程及有关数据。
分析②、③、④，说明浮力大小跟______有关。分析______，说明浮力大小跟液体的密度有关。物体完全浸没在酒精中所受的浮力是______N。根据图中的实验数据，该金属块的密度是______kg/m3。（g取10N/kg）
21．探究“浮力大小与哪些因素有关”的实验时，如题图所1示，依次将体积为100cm3的物体缓缓浸入某液体中（液体未溢出）；根据实验数据绘制了测力计的示数F与物体的下表面浸入液体中的深度h的关系图象如图2所示．（g＝10N/kg）
（1）分析图2发现，物体浸没在液体中后，测力计示数不再变化，说明浸没在液体中的物体所受的浮力大小与_____（选填“物体体积”或“排开液体体积”）有关．
（2）物体密度为_____g/cm3，若把该物体直接放入此液体中，静止时物体受到容器底的支持力F支为_____N．
（3）当h＝4cm时，物体受到浮力为_____N，下表面所受压强为_____Pa；整个过程，物体下表面所受液体压强p与其浸入液体中深度h的关系图象应该是图3中的_____．
（4）将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，说明浸在液体中的物体所受浮力大小还与_____有关．
22．小明在“测小车的平均速度”的实验中，设计了如图所示的实验装置：小车从带刻度的斜面顶端由静止下滑，图中的圆圈是小车到达A、B、C三处时电子表的显示（数字分别表示“小时：分：秒”）
该实验测小车平均速度的实验原理是：________． 实验前必须学会熟练使用电子表，如果让小车过了A点才开始计时，则会使所测AC段的平均速度vAC偏________（选填“大”或“小”）． 小车通过全过程的平均速度vAC=________m/s．若s2的路程正好是全部路程的一半，则小车通过上半段路程的平均速度vAB=________m/s．
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压恒定，小灯泡标有“6V 3W”的字样．当开关S1闭合，S2断开时，小灯泡正常发光．当开关S1、S2都闭合时，电流表示数为0. 6A．忽略温度对灯丝电阻的影响，请通过计算回答：
（1）当开关S1闭合，S2断开时，小灯泡中的电流是多大？
（2）电阻R的阻值为多大？
（3）开关S1、S2都闭合时，小灯泡正常工作l0min，电路消耗的电能多大？
24．如图所示的电路中，R1＝5Ω，R2＝10Ω，闭合开关S后，电流表的示数为2A，求：
（1）电源电压；
（2）通过R2的电流。
六、综合能力题（本大题共3小题，共18分）
25．如图所示是小明家新购买的小轿车．已知轿车的质量为800kg，轮胎与地面总接触面积约为0.1m2，请你计算：
静止的小车对水平地面的压强多大?(g取10N／kg)小明的爸爸驾驶新车在水平公路上沿直线匀速行驶2km，用了100s．如果该车匀速行驶时的牵引力是2000N，求此过程中牵引力所做的功和功率各是多大?行驶的车辆对环境产生哪些污染(至少写出一条)?请你提出一条合理的建议．
26．电热膜是一种新型的电热器件，如图所示是一种常见的电热膜．电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图所示．电热膜通电工作时没有发红、炽热现象产生，所以电热膜本身温度并不太高，不易氧化，使用寿命长．在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象．导电墨线电阻随温度变化的关系如图所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀．
电热膜取暖器工作时，室内空气温度升高是通过_________方式增加空气内能的；如图所示电热膜电路，导电墨线的连接方式是_____联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA______ IB（填“＜”、“=”或“＞”）．某根导电墨线的局部导电材料脱落，如图C部分，这根导电墨线的电阻____________（选填“变大”、“变小”或“不变”）电热膜不会因厚度不均而出现局部过热的现象，原因是电热丝电阻随温度的升高而___，温度高时发热功率__．（选填“增大”、“减小”或“不变”）
27．图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起（P与R1间的摩擦不计）。电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1＝30Ω，电源电压恒为6V。
要保证电压表能正常工作，电路中R0至少应为_____Ω。当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的示数是_____V。已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示，若R0＝45Ω，开关S闭合后，电流表示数为_____A，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为_____N。将电压表改为拉力器，此拉力器所能测的最大力应为600N；已知该弹簧所能承受的最大拉力为1000N，若使拉力器所能测的最大力增加100N，拉力器分度值不变，可采取的办法是电源电压和电压表量程不变，将电阻丝换成与原来电阻丝材料和横截面积相同、长度一定的电阻丝，同时将电阻R0换成阻值为_____Ω的电阻，使用这根弹簧用上述这种方法设计的分度值不变的拉力器所能测的最大力_____（选填“能”或“不能”）达到1000N。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
ABC.热机效率是指热机有效利用的能量与燃料完全燃烧放出的能量之比．所以减少热量的损失可以提高热机的效率．所以使燃料充分燃烧、减少废气带走的热量、减少热机部件间的摩擦都可以减少热量的损失，提高效率．故ABC正确，不符合题意；
增加热机的工作时间，并不能减少热量的损失，所以不能提高热机的效率，故D错误，符合题意．
2、B
【解析】
静止或匀速直线运动都是平衡状态，此时都会受到平衡力的作用，故A正确；电动机是利用通电导线在磁场中受力的作用的原理制成的，故B错误；机翼的上方是弧形，空气流过上方时流速大，压强小；机翼下方是平面，空气的流速小，压强大；这一压强差使飞机获得竖直向上的升力；当升力大于重力时，无人机受到的合力方向向上，无人机就会升空，故C正确；无人机直立栖息在树枝上时，树枝对无人机的支持力和无人机对树枝的压力是一对相互作用力，故D正确，故选B．
3、B
【解析】
A．同一艘轮船从长江驶入海洋，都处于漂浮状态，浮力和物体重力相等，重力不变，所以浮力大小不变，A错误；
B．力是改变物体运动状态的原因，如果物体的运动状态发生改变，它一定受到力的作用，B正确；
C．静止的物体，若受到的推力和摩擦力相等时，运动状态也可能不变，C错误；
D．惯性的大小只取决于质量的大小，与物体的速度无关，D错误。
4、A
【解析】
A、一切物体都有内能，内能一定不为零，内能与机械能无关，故A正确；
B、0℃的冰变成0℃的水，温度虽然不变，但需要吸收热量，所以内能增加，故B错误；
C、反复弯折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大、温度升高，故C错误；
D、在压缩冲程中，是通过做功的方式增加了气缸内物质的内能，故D错误。
5、B
【解析】
题意可知,小铭始终是匀速下滑,处于平衡状态,所以,摩擦力与重力是一对平衡力,大小均与重力相同．因此f1=f2,故A错误；
小铭的体重为G，支架横杆到地面的高度为h，小明第一次顺着竖直的杆从杆顶匀速下滑到地面，第二次沿比杆粗糙的绳从杆顶匀速下滑到地面，都是重力做功，
所做的功W1=W2=Gh，故B正确；
小铭做功的功率,根据P=的知识可得,所做的功一样,所用时间越短,功率越大,故P1>P2，故C错误．
小铭两次下滑的摩擦力相等，第一次比第二次需要的时间短，据P=Fv可知，P1′P2′．故D错误．
6、B
【解析】
ACD、由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故A、C、D错误；
B、由 可知，通电时间相同时，I1＞I2，R1＝R2＝5Ω，所以左侧容器中电阻丝产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，则A管中的液面较高，故正确。
故选B.
7、B
【解析】
A、运动员弯着腰是通过降低重心来增大稳度，不是增大重力，故A错误；
B、运动员受到的重力和地面对他们的支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，是一对平衡力，故B正确；
C、一切物体在任何运动状态下都有惯性，运动员滑行时有惯性，停下来也有惯性，故C错误；
D、停止蹬地，运动员受到摩擦力的作用会慢慢停下来，说明力是改变物体运动状态的原因，不是维持物体运动的原因，故D错误。
故选B。
二、填空题（本大题7小题，共21分）
8、用电器 并
【解析】
给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；汽车各转向灯能独立工作，互不影响，因此转向灯是并联的．
9、900 1.0×103 漂浮
【解析】
正方体物块的体积：V＝L3＝（0.1m）3＝1×10﹣3m3，由 可得，正方体的质量： ＝0.9×103kg/m3×1×10﹣3m3＝0.9kg，正方体的重力：＝0.9kg×10N/kg＝9N，因水平面上物体的压力和自身的重力相等，所以此时物块对容器底的压强： ；由图可知，容器内水的深度为9cm时，正方体受到的浮力为9N，正方体排开液体的体积：＝（0.1m）2×0.09m＝9×10-4m3，由 可得液体的密度： ；由图可知，容器内液体的深度大于9cm后正方体受到的浮力不变，此时物体受到的浮力和自身的重力相等，且此时物体没有浸没（h浸＜L），所以当h＝10cm时，物块处于漂浮状态。
10、大于 变大 变大
【解析】
等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力；飞机加速上升过程中，质量不变，高度增加，速度变大，故重力势能变大，动能变大。
11、F 见解析 D 见解析
【解析】
表一：
① 由表一可知，1、2、3；或5、6实验数据的水平抛出去的小球，上抛的高度相同，质量相同，平抛的速度不相同．可探究的因素是速度即乙，1、47实验数据小球上抛的高度相同，运动速度相同，但质量不相同，可探究的因素是质量即丙，所以可探究的因素是乙、丙．即F正确；
② 实验序号1与4与7的实验数据可知，小球上抛的竖直高度相同，运动的速度相同，水平抛出的物体落地点远近与小球的质量无关，即与丙无关．由实验序号1与2与3或5与6的实验数据可知，小球上抛的竖直高度相同，质量相同，水平抛出的物体落地点远近与小球的速度有关，抛出的速度越大，水平抛出的物体落地点越远，即与乙有关．
实验序号2与5或3与6的实验数据可知，竖直上抛得高度不同，水平速度相同，所以小球抛出的距离与上抛的高度有关，即水平抛出的物体落地点远近与竖直上抛的高度有关，即与甲有关．
12、200 150
【解析】
根据题中“为保证杠杆在水平方向平衡，在中点B处施加一个最小的力为”可知，本题考查杠杆平衡条件的应用。根据杠杆平衡条件，动力臂最大时，拉力最小，据此分析解答；根据右图，为一个定滑轮和一个动滑轮组成的滑轮组，承担重物和动滑轮重的绳子的股数n=2，根据拉力列式求解。
【详解】
为使拉力最小，动力臂要最长，拉力F的方向应该垂直杠杆向上，即竖直向上。即F竖直向上，动力臂OB最长，杠杆在水平位置平衡。
根据杠杆平衡条件：F×OB=G×OA，
所以；
由图可知，滑轮组承担动滑轮和物重的绳子的股数n=2，所以拉力的大小
；
13、2 书本受平衡力的作用，等效于不受外力
【解析】
分析可知，书本和钢笔一起在水平桌面上做匀速直线运动，此时钢笔和书本之间没有相对运动，也没有相对运动的趋势，故在水平方向上不受摩擦力的作用，在竖直方向上受到重力和支持力的作用，并且这两个力是一对平衡力；
运动的书本在水平方向上受到推力和摩擦力的作用，在竖直方向上受到重力和支持力的作用，并且这两对力都是平衡力；书本受平衡力的作用，等效于不受外力，所以保持匀速直线运动．
14、不可再生 比热容
【解析】
[1]核能是不可再生能源，短期不能得到补充；
[2]因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以当核电站发生重大事故时，为了降低核安全壳周围的温度，灌注海水降温．
核能；水的比热容的特点及应用，这类属于概念和常识题比较好作答．
三、作图题（共7分）
15、
【解析】
已知木块随小车一起在水平面上做匀速直线运动，木块相对于小车静止，所以木块不受摩擦力的作用；
木块受到重力G和支持力F的作用，二者是一对平衡力；过重心O 分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F表示，如图所示：
本题考查了力的示意图的画法。首先对物体进行受力分析，木块随小车在水平面上做匀速直线运动，不受摩擦力的作用。注意物体处于平衡状态，受平衡力的作用。力的大小相等，两个力长度相同。
16、
【解析】
试题分析：小磁针的右端为N极，自由静止时靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向左的．利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，从而可以确定电源的右端为正极，左端为负极．答案如上图所示．
【考点定位】安培定则
17、
【解析】
A点位置在与主动轮接触的皮带上,轮子带着传送带运动,故传送带相对轮子有向左运动的趋势,可以知道此处静摩擦力方向向右，作用点在A点;重力的方向竖直向下，作用点在乙轮的重心，如图所示：
四、实验题（本大题共5小题，共20分）
18、质量 体积 水平 BN
【解析】
电子天平是测量物体质量的仪器，量筒是测物体的体积的仪器，测出了物体的质量和体积，根据密度公式可求出物质的密度；为了在杠杆上直接读出力臂大小，实验时应使杠杆在水平位置平衡．若在图中所示的A点悬挂钩码，并在B点用力使杠杆平衡，为顺利完成实验，方便读出力臂，应使力的方向与杆垂直，故应将弹簧测力计沿BN方向用力拉杠杆．
19、 断开 左 电阻R断路 保持定值电阻两端的电压不变
【解析】
因滑片P向左滑时电阻变大，应将滑动变阻器滑片右边的电阻连入电路，如图所示；
小华连接电路时，开关应断开，滑动变阻器的滑片P应放在左端；
闭合开关后小华发现，无论怎样移动滑动变阻器，电流表指针几乎不动即电流表示数为，说明电路中存在断路故障；而电压表指针有示数且不变，说明电压表与电源两极是连通的，即电压表与电路中的其它元件串联了；所以，造成这一故障的原因可能是定值电阻R断路；
小华取来三只阻值分别、、的电阻，探究“电流与电阻关系”，他将电阻换成，根据分压原理，定值电阻的电压变大，根据串联电路电压的特点，应移动滑动变阻器的滑片使其分得电压变大，从而保持定值电阻两端的电压不变．
20、排开液体的体积 ①④⑤ 4.4 2.4×103
【解析】
（1）由图②③④可知，液体的密度相同而物体排开液体的体积不同，物体排开液体的体积越大，弹簧测力计示数越小，由F浮=G-F可知物体受到的浮力越大，由此可得：浮力大小跟排开液体中的体积有关；
（2）探究浮力大小与液体的密度有关时应控制排开液体的体积相同，液体密度不同；由图可知，由①④⑤所示实验分析可说明说明浮力大小跟液体的密度有关；
（3）由图可知，物体的重力G=12N，物体浸没在酒精中时测力计示数为7.6N，则所受的浮力是：F浮=G-F=12N-7.6N=4.4N；
（4）根据G=mg可得，金属块质量：，图④中金属块浸没在水中时，测力计示数为7N，由F浮=G排=ρ液gV排得金属块体积：，所以金属块的密度为：。
21、排开液体体积 5 3.9 1.1 440 B 液体密度
【解析】
（1）物体A浸没在水中之前，物体浸入水中的体积越大，弹簧测力计的示数越小，浮力越大，当完全浸没后，排开液体的体积不变，浮力不变，说明浸没在液体中的物体所受的浮力大小与排开液体体积有关；
（2）由图2可知，h＝0时，弹簧秤的示数等于重力，故G＝5N；物体的质量： ，物体的密度： ；物体浸没在液体中时，弹簧测力计的示数不变，故F示＝3.9N，F浮＝G﹣F示＝5N﹣3.9N＝1.1N；若把该物体直接放入此液体中，静止时物体受到竖直向下的重力、竖直向上的浮力、竖直向上的支持力，所以容器底的支持力F支＝G﹣F浮＝5N﹣1.1N＝3.9N；
（3）当h＝4cm时，物体受到浮力为：F浮＝G﹣F示＝5N﹣3.9N＝1.1N；根据 可得，液体的密度为：，下表面所受压强：＝1.1×103kg/m3×10N/kg×0.04m＝440Pa；根据 可知，物体A下表面所受液体压强p随其浸入水中深度h的增大而增大，且p与h成正比，选项中B符合；
（4）将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，根据F浮＝G﹣F′可知浮力减小，说明浸在液体中的物体所受浮力大小还与液体的密度有关．
22、 大 0.24 0.2
【解析】
（1）[1]该实验测小车平均速度的实验原理是
（2）[2]计时晚，所计时间偏小，用公式算出的速度偏大．
（3）[3]由图知，小车通过全过程走的路程
s1=120cm=1.2m，
所用的时间t1=5s，
[4]走s2的路程用的时间t2=3s，
“测小车的平均速度”的实验，一定学会读出路程和时间，按平均速度的定义代入
算出平均速度．
五、计算题（本大题共2小题，共13分）
23、（1）0.5A（2）60Ω（3）2160J
【解析】
(1)由P=UI可得，小灯泡正常发光时的电流：
IL===0.5A；
(2)当开关S1闭合,S2断开时，电路为L的简单电路，
因小灯泡正常发光，
所以,电源的电压U=UL=6V，
当开关S1、S2都闭合时，电阻R与灯泡L并联，
因并联电路中各支路独立工作、互不影响，
所以，通过L的电流不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过R的电流：
IR=I−IL=0.6A−0.5A=0.1A，
因并联电路中各支路两端的电压相等，
所以,由I=可得，电阻R的阻值：
R===60Ω；
(3)小灯泡正常工作10min电路消耗的电能：
W=UIt=6V×0.6A×10×60s=2160J.
24、（1）10V；（2）1A。
【解析】
（1）闭合开关S后，两电阻并联，电流表测R1的电流，由欧姆定律和并联电路电压的规律可得，电源电压：
U＝U1＝I1R1＝2A×5Ω＝10V；
（2）由欧姆定律可得，通过R2的电流：
。
六、综合能力题（本大题共3小题，共18分）
25、 (1)
(2)40kw
（3）燥声污染（或大气污染）；
安装消声器（或使用新能源）
【解析】
试题分析：(1)小轿车对水平地面的压力
F=G=mg=800kgx10N／kg=8000N
轿车对水平地面的压强
=Pa
(2)S=2km=2000m
牵引力所做的功W="FS=2000N" x 2000m=4X106J
（3）燥声污染（或大气污染）；
安装消声器（或使用新能源）
考点：压强的计算、功的计算
点评：解决本题的关键是公式及其变形的灵活运用，还要养成使用新能源，减小环境污染的好习惯．
26、热传递 并联 ＜ 变大 增大 减小
【解析】
（1）改变物体内能的方式有现种：做功和热传递；电热膜取暖器工作时，室内空气温度升高是通过热传递方式增加空气内能的；
（2）由图示可知，导电墨线的连接方式为并联，且A、B两点所处的位置不同，通过B点的电流大于通过A点的电流；
（3）脱落的地方的截面积变小了，所以电阻变大；
（4）电热膜电热丝电阻随温度的升高而增大，温度高时发热功率减小，所以不会因厚度不均而出现局部过热的现象．
27、30Ω 0 0.08 200 40 不能
【解析】
（1）由于电压表量程为0～3V，要保证电压表能正常工作，则电压表示数为3V时，
电路电流：I＝=＝0.1A，
根据串联电路的特点和欧姆定律可得此时电阻R0的阻值：
R0＝==＝30Ω；
（2）由图示可知，滑片在a端时，电压表所测电压为零，电压表示数为0V。
（3）若R0＝45Ω，开关S闭合后，根据串联电路的特点和欧姆定律可得电路电流：
I′＝＝＝0.08A；
当电压表指针指在0.8V处，根据I＝可得与电压表并联电阻的阻值：
RaP＝=＝10Ω，
则弹簧的伸长量：△L＝×10Ω＝2cm，
由图乙所示图象可知，此时拉力为：200N；
（4）将电压表改为拉力器，由于当电压表指针指在0.8V处，拉力为200N；则拉力器分度值为电压表示数增大0.1V，则拉力增大25N；
此拉力器所能测的最大力应为600N；若使拉力器所能测的最大力增加100N，即所能测的最大力应为700N；
由图乙所示图象可知，此时拉力增大100N时，弹簧的伸长量就增加1cm；
所以，当拉力为700N时，弹簧的伸长量△L＝7cm；
由于电阻丝换成与原来电阻丝材料和横截面积相同、长度一定的电阻丝，则电阻丝每1cm的电阻为5Ω；
所以，当拉力为700N时电阻丝连入电路的电阻值为：
R1″＝7cm＝35Ω；
根据拉力器分度值为电压表示数增大0.1V拉力增大25N可知：当拉力为700N时，电压表示数为U″＝2.8V；
所以电路中的电流I″＝=＝0.08A；
根据串联电路的特点和欧姆定律可知：
R0的值R0″＝==＝40Ω。
由于电压表量程为0～3V，所以电压表示数最大为U最大＝3V；
根据拉力器分度值为电压表示数增大0.1V拉力增大25N可知：电压表示数最大时拉力为750N，
所以不能达到1000N。
实验序号
1
2
3
4
5
6
7
8
9
竖直高度h（米）
1
1
1
1
2
2
1
3
3
水平速度v（米/秒）
1
2
3
1
2
3
1
2
3
小球质量m（千克）
0.5
0.5
0.5
0.6
0.6
0.6
0.7
0.7
0.7
实验序号
1
2
3
4
5
6
7
8
9
竖直高度h（米）
1
1
1
1
2
2
1
3
3
水平速度v（米/秒）
1
2
3
1
2
3
1
2
3
小球质量m（千克）
0.5
0.5
0.5
0.6
0.6
0.6
0.7
0.7
0.7
水平距离x（米）
0.45
0.90
1.35
0.45
1.26
1.89
0.45
1.54
2.31
