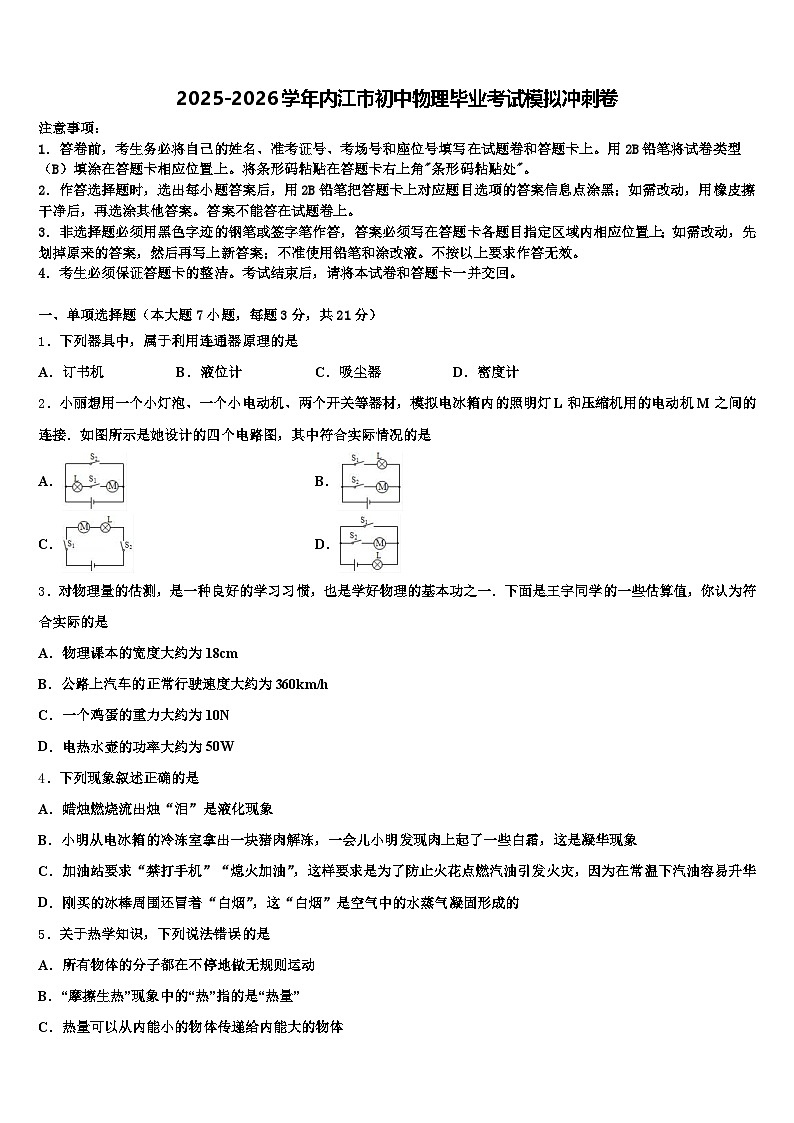

2025-2026学年内江市初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份2025-2026学年内江市初中物理毕业考试模拟冲刺卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，关于热学知识，下列说法错误的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列器具中，属于利用连通器原理的是
A．订书机B．液位计C．吸尘器D．密度计
2．小丽想用一个小灯泡、一个小电动机、两个开关等器材，模拟电冰箱内的照明灯L和压缩机用的电动机M之间的连接．如图所示是她设计的四个电路图，其中符合实际情况的是
A．B．
C．D．
3．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一．下面是王宇同学的一些估算值，你认为符合实际的是
A．物理课本的宽度大约为18cm
B．公路上汽车的正常行驶速度大约为360km/h
C．一个鸡蛋的重力大约为10N
D．电热水壶的功率大约为50W
4．下列现象叙述正确的是
A．蜡烛燃烧流出烛“泪”是液化现象
B．小明从电冰箱的冷冻室拿出一块猪肉解冻，一会儿小明发现肉上起了一些白霜，这是凝华现象
C．加油站要求“禁打手机”“熄火加油”，这样要求是为了防止火花点燃汽油引发火灾，因为在常温下汽油容易升华
D．刚买的冰棒周围还冒着“白烟”，这“白烟”是空气中的水蒸气凝固形成的
5．关于热学知识，下列说法错误的是
A．所有物体的分子都在不停地做无规则运动
B．“摩擦生热”现象中的“热”指的是“热量”
C．热量可以从内能小的物体传递给内能大的物体
D．汽油机的压缩冲程是靠飞轮惯性完成的

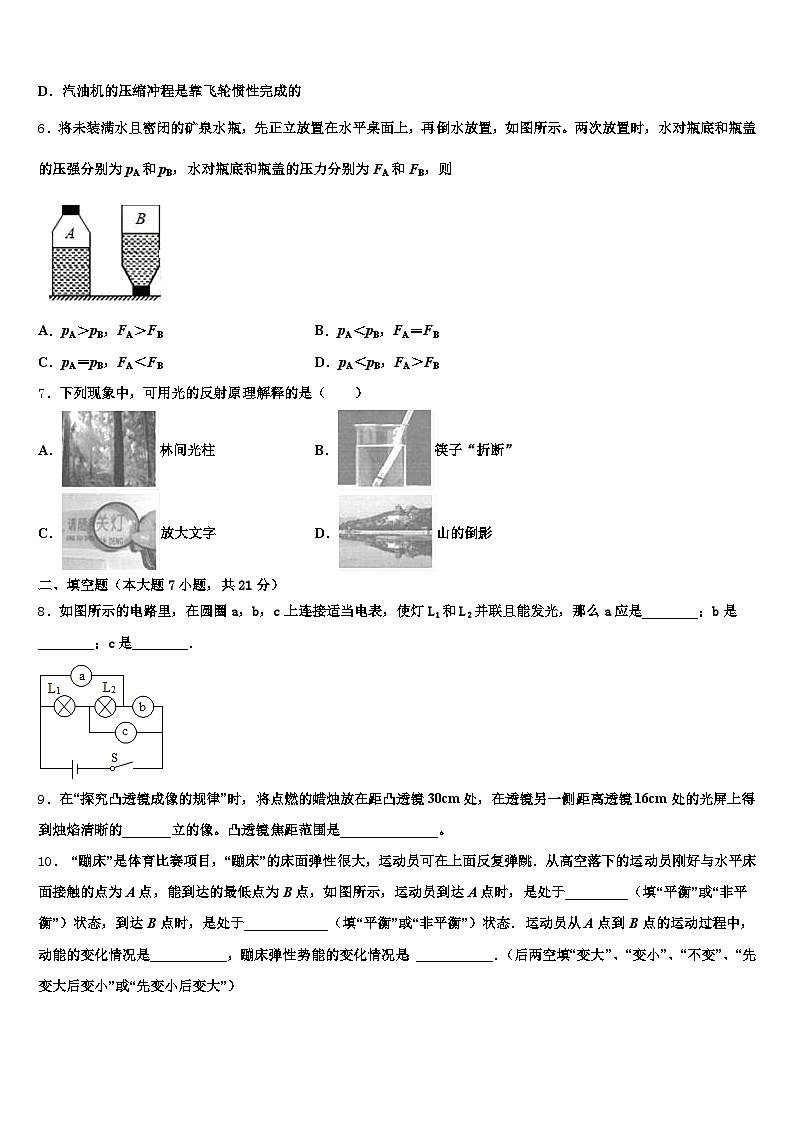

6．将未装满水且密闭的矿泉水瓶，先正立放置在水平桌面上，再倒水放置，如图所示。两次放置时，水对瓶底和瓶盖的压强分别为pA和pB，水对瓶底和瓶盖的压力分别为FA和FB，则
A．pA＞pB，FA＞FBB．pA＜pB，FA＝FB
C．pA＝pB，FA＜FBD．pA＜pB，FA＞FB
7．下列现象中，可用光的反射原理解释的是（ ）
A．林间光柱B．筷子“折断”
C．放大文字D．山的倒影
二、填空题（本大题7小题，共21分）
8．如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是________；b是________；c是________．
9．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的_______立的像。凸透镜焦距范围是______________。

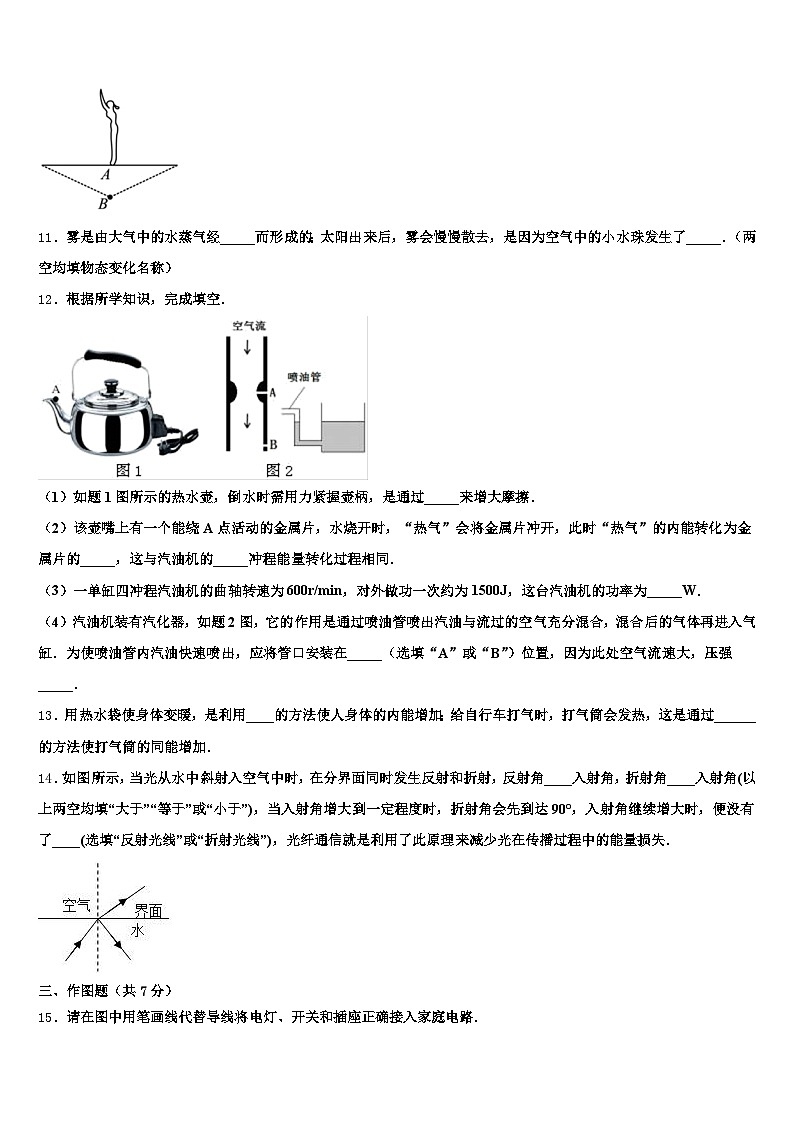

10． “蹦床”是体育比赛项目，“蹦床”的床面弹性很大，运动员可在上面反复弹跳．从高空落下的运动员刚好与水平床面接触的点为A点，能到达的最低点为B点，如图所示，运动员到达A点时，是处于_________（填“平衡”或“非平衡”）状态，到达B点时，是处于____________（填“平衡”或“非平衡”）状态．运动员从A点到B点的运动过程中，动能的变化情况是___________，蹦床弹性势能的变化情况是：___________．（后两空填“变大”、“变小”、“不变”、“先变大后变小”或“先变小后变大”）
11．雾是由大气中的水蒸气经_____而形成的；太阳出来后，雾会慢慢散去，是因为空气中的小水珠发生了_____．（两空均填物态变化名称）
12．根据所学知识，完成填空．
（1）如题1图所示的热水壶，倒水时需用力紧握壶柄，是通过_____来增大摩擦．
（2）该壶嘴上有一个能绕A点活动的金属片，水烧开时，“热气”会将金属片冲开，此时“热气”的内能转化为金属片的_____，这与汽油机的_____冲程能量转化过程相同．
（3）一单缸四冲程汽油机的曲轴转速为600r/min，对外做功一次约为1500J，这台汽油机的功率为_____W．
（4）汽油机装有汽化器，如题2图，它的作用是通过喷油管喷出汽油与流过的空气充分混合，混合后的气体再进入气缸．为使喷油管内汽油快速喷出，应将管口安装在_____（选填“A”或“B”）位置，因为此处空气流速大，压强_____．
13．用热水袋使身体变暖，是利用____的方法使人身体的内能增加；给自行车打气时，打气筒会发热，这是通过______的方法使打气筒的同能增加．
14．如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角____入射角，折射角____入射角(以上两空均填“大于”“等于”或“小于”)，当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了____(选填“反射光线”或“折射光线”)，光纤通信就是利用了此原理来减少光在传播过程中的能量损失．
三、作图题（共7分）
15．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
16．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．
17．在图中画出物体AB在平面镜MN中所成的像A'B';
四、实验题（本大题共5小题，共20分）
18．观察图（a）所示的装置，该装置的名称是_____．在“探究液体内部的压强与哪些因素有关”的实验中，需用_____液体进行研究（选填“一种”或“多种”）．在图（b）（c）和（d）所示的实验中，同学们探究的是液体内部的压强与_____的关系．
19．学习了杠杆知识后，小明和小亮利用身边的物品来探究杠杆的平衡条件.他所选择的器材有:铅笔、橡皮若干（每块橡皮质量为10g）、细线、刻度尺等.
他将细线大致系在铅笔的中部位置，铅笔静止后如图甲所示，若想调节铅笔使其在水平位置平衡，他应将细线向____________（选填“左”或“右”）移动.调节铅笔在水平位置平衡，除了便于测量力臂之外，还可以________________________．调节水平平衡后，他用细线绑定数量不等的橡皮挂在杠杆支点两侧，如图乙所示.他所测数据记录在下表中：
记录数据后，小亮分析数据得出如下结论:“动力×支点到动力作用点的距离=阻力×支点到阻力作用点
的距离”，这个结论与杠杆平衡条件____________（选填“相符”或“不相符”）.为了进一步完善实验，得出普遍规律，小亮接下来的做法应该是____________.
A．改变力的大小
B．改变力的方向
C．改变力的作用点在实验过程中，铅笔水平平衡后（如图乙所示），小明不小心将前端细长的铅笔芯弄断了（如图丙所示），她立刻将铅笔稳住，并将铅笔芯放到左端细线下方固定好（如图丁所示），则松手后铅笔______（选填 “左端下沉”或“右端下沉”）.为了得到多组数据，小明准备改变支点两侧橡皮的数量继续进行实验，断掉的铅笔芯怎么处理呢？为了方便，小明保持悬挂铅笔的细线位置不动，将铅笔芯放到悬挂铅笔细线的正下方固定好.你觉得这样做合理吗？____________（选填“合理”或“不合理”）.
20．为了探究平面镜成像特点，小明准备了图甲所示的实验器材：
实验时，小明应选_____作为平面镜（填字母），这样选择的目的是便于_____．为了比较像与物的大小关系，小明应选_____两支蜡烛（填字母）．实验时镜面与桌面必须_____．实验中小明把光屏放在烛焰所成像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是_____像．实验结束后，小明无意间从平面镜中看到墙上的电子钟的像如图乙所示，这时的时间是_____．
21．小明做“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R1“10Ω 1A”和R2“50Ω 0.5A”的滑动变阻器各一个、导线若干。
（1）请用笔画线代替导线将图甲中实物电路图连接完整。
（_________）
（2）为了能够顺利完成实验探究，他应选用滑动变阻器_____________（选填“R1”或“R2”）
（3）正确连接电路后，闭合开关，若小灯泡不亮，电流表无示数，电压表有示数，原因是____________________。
（4）排除故障后，移动滑动变阻器滑片P的位置，得到多组电压值和电流值，小灯泡U—I图象如图乙所示，小灯泡的额定功率为______W。小灯泡正常发光的电阻为_________Ω，由图乙发现灯泡电阻是变化的，影响其变化的主要原因是____________________________________________。
（5）小明打算利用一个阻值为10Ω的定值电阻R0，只利用一只电表，通过图中操作单刀双掷开关（开关S接“a”、“b”各一次）来测量小灯泡的额定功率。如图丙、丁是他设计的两种不同方案的电路图，则以下判断正确的是___________（填字母）。
A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
22．在课外实践活动中，用闪光照相机探究纸锥竖直下落的运动情况，照相机每隔0.2s曝光一次。
小芳所在的兴趣小组拍下的照片如图甲所示，由此可以判断纸锥下落的速度变化情况是_____(选填“不变”“先变大后不变”或“一直变大”)。若测得纸锥在A、C两位置间的实际距离为6.40 cm，则AC过程中，纸锥的速度为________m/s。如图乙所示，四个速度随时间的关系图像中，能反映出该纸锥下落运动的是_____。(选填图中的选项字母)
五、计算题（本大题共2小题，共13分）
23．新型四轮沙滩卡丁车，其满载时的质量为600kg，车轮与沙滩接触总面积为1000cm1．该四轮卡丁车满载时在水平沙滩上做匀速直线运动，10min行驶了6km，卡丁车的牵引力为1.3×103N．当卡丁车满载并静止在水平沙滩上时，它对沙滩的压强为多大___？该卡丁车行驶的功率为多少___？若该卡丁车以汽油为燃料，在这次行驶中需要燃烧1.1kg的汽油．求汽油完全燃烧产生的热量转化为卡丁车机械能的效率是多少___？（q汽油=4.6×107J/kg）
24．如图所示，轻质杠杆AB可绕O点转动，在杠杆左端A处悬挂体积为100cm3质量为0.4kg的金属块甲，杠杆右端B处悬挂金属块乙，杠杆恰好在水平位置上平衡；已知OA长10cm，OB长20cm。（g取10N/kg，不计杠杆重、绳重）求：
（1）金属块甲的重力G甲；
（2）金属块甲浸没在水中所受浮力是多大；
（3）金属块甲浸没在水中后，要使杠杆重新水平位置平衡，右端金属块乙应向左移动多少厘米。
六、综合能力题（本大题共3小题，共18分）
25．2017年4月26日，我国自行建造的航空母舰顺利下水，航母编队有多种舰船及舰载机组成，执行多种作战任务．
飞行员发现航母渐渐远去，这是以________为参照物得到的结论． 飞行员在空中执行任务期间是通过无线电波（光波的一种）进行相互联系的，这种波在空气中传播的速度与光速相等，这种无线电波的速度大小是________m/s． 在飞机旁的工作人员佩戴有耳罩的头盔，这是在________减弱噪声． 编队中的导弹护卫舰利用超声波﹣﹣声纳探测海底深度，当向海底发射超声波2s后收到从海底反射回来的超声波．已知当时声音在海水中的传播速度为1531m/s，此舰所在处的海底深度为多少_____？ 当质量为18000kg的飞机停在航母甲板上时，轮子与甲板接触的总面积约为1.5m2，试求此时飞机对甲板的压强是多少Pa______？
26．如图（a）所示电路，电源电压为12伏且不变，R1的阻值为20欧，滑动变阻器R2是规格为“20欧 3安”和“60欧 2安”中的一个，闭合开关S后。
①求通过R1的电流I1。____
②求10秒内电流通过R1做的功W1。____
③若将一个表盘如图（b）所示的完好的电流表接入电路某处，在电路安全工作的情况下，移动变阻器的滑片P，使电路消耗的最大功率与最小功率的比值最大。
（a）请判断符合上述要求所用变阻器的规格是______；电流表连接在______(选填“a”、“b”、“a或b”)处。
（b）求此功率的最大值P最大。______
27．如图甲所示，某型号的电饭锅有两个档位，分别是高温烧煮和保温焖饭档，其原理如图乙所示（虚线框内为电饭锅的发热部位）．已知R1＝44Ω．
开关S置于_____档（选填“1”或“2”）时是高温烧煮档，它的功率是多大_____？电饭锅在高温烧煮档正常工作8min产生的热量是多少_____？若已知此电饭锅保温焖饭档的功率是高温烧煮档功率的二十分之一，则 R2的阻值为多大______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．订书机用到的物理知识是比较多的，如（1）压柄做得宽大有利于减小压强；（2）钉书针（出针口）很尖细有利于增大压强；（3）底座做得宽大有利于减小压强等等；但都不是利用连通器原理进行工作，故A不符合题意；
B．液位计是底部相通，上端开口，利用连通器的原理制成的，故B符合题意．
C．吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，没有利用连通器原理，故C不符合题意．
D．密度计是利用阿基米德原理制成的，没有利用连通器原理，故D不符合题意．
2、B
【解析】
电冰箱内的照明灯L和压缩机用的电动机M之间是并联关系，互不影响，各自单独工作，故B正确．
3、A
【解析】
A．中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，物理课本的宽度与此差不多，在18cm左右，故A正确；
B．公路上汽车的正常行驶速度在60km/h左右，故B错误；
C．一个鸡蛋的质量在50g=0.05kg左右，受到的重力为G=mg=0.05kg×10N/kg=0.5N，故C错误；
D．电热水壶正常工作的电流在5A左右，电功率约为P=UI=220V×5A=1100W左右，故D错误．
4、B
【解析】
A. 蜡烛燃烧流出烛泪固体熔化成液体出现的现象，是熔化现象，故错误；
B. 从电冰箱的冷冻室拿出一块猪肉解冻，一会儿发现肉上起了一些白箱，是因为空气中的水蒸气遇到温度低的冻肉时，在其表面凝华形成的小冰晶，是凝华现象，故正确；
C. 常温下汽油容易汽化为气态，弥漫在空气中，汽油的着火点很低，使用手机和汽车工作状态下产生的火花很可能引燃，引起火灾，故错误；
D. 刚买的冰棒周围还冒着白烟，这白烟是空气中的水蒸气液化形成的，故错误。
5、B
【解析】
A、一切物质的分子都在不停地做无规则的运动，故A正确；
B、“摩擦生热”可以使物体的内能增大，温度升高，因此，这里的“热”指的是内能，故B错误；
C、热量只能从温度高的物体传向温度低的物体，温度高的物体内能可能小，故热量可以从内能小的物体传递给内能大的物体，故C正确；
D、汽油机的压缩冲程、吸气冲程、排气冲程都是靠飞轮惯性完成的，故D正确。
6、D
【解析】
不论正放还是倒放，瓶子中装的都是水，由图可知，倒放时瓶中水的深度较大，根据p＝ρgh可知，水对瓶盖的压强较大，即pB＞pA；
正放时，瓶子中的水柱是粗细相同的，瓶子底部受到的压力等于瓶中水的重力；倒放时，瓶子中的水柱上面粗，下面细，一部分水压的是瓶子的侧壁，瓶盖受到的压力小于瓶中水的重力；瓶中水的重力是一定的，所以正放时水对瓶底的压力大于倒放时水对瓶盖的压力，即FA＞FB。
7、D
【解析】
A. 林间光柱说明了光是沿直线传播的，故与题意不符．
B. 从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
C. 用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的．故与题意不符．
D. 平静水面上山的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．
二、填空题（本大题7小题，共21分）
8、电流表 电压表 电流表
【解析】
[1][2][3]两个电灯都能发光，且是并联，则两个电灯中都应有电流通过，且都能接到电源两极上．由于两个电灯中间已经接在一起，L1的左端与电源正极相连了，则两个电灯中间应通过电流表接到电源的负极，故c表为电流表，L2的右端应接到电源的正极，故a表应是电流表，则b表只能是电压表了．
9、倒 8cm-15cm
【解析】
由题意知，成像时物距大于像距，成倒立缩小的实像，此时物距大于二倍焦距即 ①，像距在一倍焦距到二倍焦距之间即 ②，由①②两式可得焦距的范围为8cm-15cm。
10、非平衡 非平衡 先变大后变小 变大
【解析】
运动员到达A点时，由于受到重力的作用，受力不平衡，不是平衡状态；到达B点时，弹力大于重力，受力不平衡，不是平衡状态；运动员从A点到B点的运动过程中，蹦床发生形变，形变变大，弹性势能变大，速度变小，动能变小，动能转化为弹性势能；人下落时，速度变大，动能变大，当蹦床的弹力等于重力时，动能最大；继续下落时，由于弹力大于人的重力，人的速度变小，动能变小．
11、液化 汽化
【解析】
试题分析：物质由气态变为液态的现象叫液化；物质由液态变为气态的现象叫汽化，汽化有蒸发和沸腾两种方式．空气中的水蒸气温度较高，遇到温度较低的空气，形成小水珠，即形成雾；经过一段时间，小水珠又吸收空气中的热量发生汽化现象，变成水蒸气消散在了空气中．故答案为液化；汽化．
考点： 液化及液化现象；汽化及汽化吸热的特点．
12、增大压力 机械能 做功 7500 A 小
【解析】
（1）倒水时需用力紧握壶柄，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
（2）水烧开的时候，“热气”总是将壶嘴上的金属片冲开，热气对金属片做功，热气的内能转化金属片的机械能，从能量转化的角度看，水汽冲金属片现象相当于如图汽油机的做功冲程；
（3）汽油机飞轮转速是600r/min，每分钟飞轮转动600圈，完成300个工作循环，对外做功300次，做功冲程工作时，推动活塞一次做功1500J，1min做功W＝1500J×300＝4.5×105J，这台汽油机的功率为： ；
（4）由图可知，A处粗，B处细，等质量的空气经过A、B时，A处流速大于B处流速，根据流体压强和流速的关系知，A处的压强小于B处的压强，故将管口安装在A处，喷油管内汽油更容易快速喷出．
13、热传递 做功
【解析】
改变物体内能的方式有做功和热传递两种，热传递是内能的转移过程，做功是机械能和内能的转化过程，并且这两种方式是等效的．热水袋取暖，热水的内能转移到人的身体上，属于热传递的方式；打气筒压缩空气做功以及和筒璧摩擦生热，导致打气筒内能增加，是通过做功的方法增加了物体的内能．
14、等于 大于 折射光线
【解析】
当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角等于入射角，折射角大于入射角(以上两空均填“大于”“等于”或“小于”)，当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了折射光线，只有反射了，这种反射叫全反射，光纤通信就是利用了此原理来减少光在传播过程中的能量损失．
三、作图题（共7分）
15、
【解析】
首先辨别图中三根线地线、火线、零线．灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
16、
【解析】
已知反射光线反向延长线过像点，根据平面镜成像的特点：像与物关于平面镜对称作出发光点A，并完成光路图．
【详解】
作像A′关于平面镜的对称点A，连接AO，OB画上箭头即可．如图所示：
利用平面镜成像作图时，实际上就是作对称图，注意垂直符号和虚线．
17、
【解析】
先作出物体AB的端点A. B在平面镜中的对称点A′、B′,连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线表示，如图所示：
首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；其次掌握本题的基本作法：作出两个端点A、B的像点，连接像点即为物体AB在平面镜中的像．
四、实验题（本大题共5小题，共20分）
18、U形管压强计 多种 深度
【解析】
图甲中的装置是压强计；金属盒在同种液体中，所处液体深度不同时，结合U形管中液柱的高度差来分析探究的物理问题．
【详解】
观察如图（a）所示的装置，该装置的名称是U形管压强计．在“探究液体内部的压强与哪些因素有关”的实验中，需用多种液体进行研究．图 (b)、(c)和(d)所示，金属盒在同种液体中，所处液体深度不同时，U型管两侧的液面高度差不同，说明液体内部压强不同，所以该实验探究的是：液体内部压强与液体深度的关系．
19、左 消除铅笔重力对实验的影响 不相符 B 右端下沉 不合理
【解析】
（1）由图可知，铅笔静止后左端下沉，若想调节铅笔水平平衡，应将支点向左移动，即细线向左移动；调节铅笔水平平衡可以消除铅笔重力对实验的影响，同时可从杠杆上直接读取力臂的大小；
（2）“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出的，所以与杠杆平衡条件不相符；为了得到普遍性规律，在实验过程中可以改变动力或阻力的方向，因此小亮接下来的做法应该是改变力的方向，选B；
（3）由丁图可知，把折断的铅笔芯放到左端细线下方固定，对于杠杆来说，杠杆两侧的重力不变，但是杠杆左侧的力臂变短，根据杠杆的平衡条件可知，G左L左＜G右L右，杠杆不能在水平位置平衡，杠杆右端下沉．
（4）在（3）中，松手后铅笔右端下沉，此时铅笔自身的重力已经对实验产生了影响，如果小明保持悬挂铅笔的细线位置不动，将铅笔芯放到悬挂铅笔细线的正下方固定，此时铅笔还是不能在水平位置平衡，这样就不能消除铅笔自身的重力对实验的影响，所以小明这样做是不合理的．
20、G 确定像的位置 BC 垂直 虚 10：1
【解析】
（1）在本实验中要验证像与物体的大小相等，所以应选透明的玻璃作为平面镜，这样可以方便地确定像所在的位置；
（2）他应选用两支相同的蜡烛来验证像与物体的大小相等这一结论；
（3）为了保证像与物体的连线与桌面平行，所以应让镜面与桌面必须垂直；
（4）由于平面镜所成的像是虚像，所以这个像无法用光屏来接收，在光屏上不能成像；
（5）平面镜所成的像与物体关于镜面是对称的，所以在镜中看到像与物体的左右正好相反，故可以从纸的反面来看，可读出正确的读数应为10：1．
21、 R2 小灯泡短路 0.625 10 灯丝温度（或小灯泡灯丝电阻随温度的升高而增大） B
【解析】
(1)灯的额定电压为2.5V，故电压表选用小量程与灯并联，灯丝电阻约为10Ω
由欧姆定律，灯泡正常发光时电路中电流约为：
I═= =0.25A，所以电流表要选用小量程与灯串联，如下所示：
(2)灯泡正常发光时电路中电流的为0.25A，根据串联电路电流的特点，电路中电流处处相等，变阻器应分去的电压：
U变=6V−2.5V=3.5V，由欧姆定律，变阻器的阻值至少为：
R变═==14Ω>10Ω，所以应选择滑动变阻器的规格为“50Ω0.5A”，即R2；
(3)闭合开关后,移动滑动变阻器的滑片,电流表有示数,说明电路为通路,发现小灯泡始终不发光,电压表无示数,若电路只有一处故障,故障原因是灯泡(或电压表)短路了；
(4)由图象可知，灯泡电压为2.5V时的电流为0.25A，所以灯泡的额定功率：
P=UI=2.5V×0.25A=0.625W；
小灯泡正常发光的电阻为：
R===10Ω;
灯泡电阻是变化的，原因是受温度的影响；
(5)图丙中,无论开关接a还是接b都无法得知小灯泡是否正常发光,此方案不能测定小灯泡的额定电功率;图丁中,R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，当开关接b时测量灯和定值电阻的总电压，不能通过调节滑动变阻器使灯泡两端的电压为2.5V，所以此方案不能测出小灯的额定电功率，故选B。
22、先变大后不变 0.16 A
【解析】
(1)[1]纸锥在相同的时间内通过的路程先变大，后不变，所以纸锥的运动速度先变大后不变．
[2]在AC过程中，纸锥的速度为：

(2)[3]因为纸锥的下落速度是先变大后保持不变，因此只有A选项符合要求。
五、计算题（本大题共2小题，共13分）
23、3×104Pa 1.3×104W 15%
【解析】
由题意知卡丁车满载时的质量，利用G=mg求其重力，
G=mg=600kg×10N/kg=6000N，
卡丁车满载时对地面的压力等于其重力，即：
F=G=6000N，
又知车轮与沙滩接触总面积为：
S=1 000 cm1，
根据压强公式p=得卡丁车满载时对地面的压强：
p===3×104Pa；
根据公式W=Fs得出牵引力做的功：
W=Fs=1.3×103N×6000m=1.38×107J，
利用功率公式P=计算得功率：
P===1.3×104W；
牵引力做的功就是完全燃烧产生热量转化的机械能，
W=Fs=1.3×103N×6000m=1.38×107J；
用燃料燃烧放热公式Q放=mq得汽油完全燃烧产生的热量：
Q放=mq=1.1kg×4.6×107J/kg=5.51×107J，
汽油完全燃烧产生的热量转化为卡丁车机械能的效率：
η=×100%=×100%=15%。
24、（1）4N（2）1N（3）5厘米
【解析】
（1）金属块甲的质量为0.4kg，则其重力为： G甲＝m甲g＝0.4kg×10N/kg＝4N；
（2）金属块甲浸没在水中所受浮力：
F浮＝ρ水gV排＝ρ水gV＝1×103kg/m3×1×10﹣4m3×10N/kg＝1N；
（3）金属块甲在空气时，杠杆处于平衡状态，
根据杠杆的平衡条件可知：G甲LOA＝G乙LOB，
则乙的重力为：G乙＝＝＝2N；
金属块甲浸没在水中时对杠杆的拉力为：FA＝G甲﹣F浮＝4N﹣1N＝3N；
要使杠杆保持平衡，则：FALOA＝G乙LOC，
则：LOC＝＝＝0.15m，
故右端金属块乙应向左移动的距离为：△L＝0.2m﹣0.15m＝0.05m＝5cm。
六、综合能力题（本大题共3小题，共18分）
25、飞机（或飞行员自己） 3×108 人耳处 1531m 1.2×105Pa
【解析】
解：（1）由图可知，飞机在航母甲板上运动，以飞机（或飞行员自己）为参照物，航母与飞机（或飞行员自己）之间的位置发生了变化，航母是运动的，即飞行员发现航母渐渐远去．
（2）光在真空中的传播速度是3×108m/s，这种波在空气中传播的速度与光速相等，所以，无线电波的速度是3×108m/s．（3）在飞机旁的工作人员佩戴有耳罩的头盔，这是在人耳处减弱噪声；（4）根据题目可知，2s后收到从海底反射回来的超声波，那么声波从海面传到海底的时间：t＝×2s＝1s，由v＝得海水的深度：s＝vt＝1531m/s×1s＝1531m．（5）飞机对甲板的压力：F＝G＝mg＝18000kg×10N/kg＝1.8×105N，此时飞机对甲板的压强：p＝＝1.2×105Pa．
26、0.6安 72焦 60欧 2安 a或b 31.2瓦
【解析】
①由电路图可知，电阻1、2并联，根据欧姆定律可得，
通过R1的电流。
②10秒内电流通过R1做的功。
③闭合开关S，电阻1、2并联，由并联电路的特点可知，移动变阻器的滑片P时，通过R1的电流保持0.6A不变。在电路安全工作的情况下，要使电路消耗的最大功率与最小功率的比值最大，则电路中的最大电流与最小电流的比值最大。
若将“20Ω 3A”的变阻器接入电路中，通过R2的电流最大为3A，如果电流表接在（a）处，在电路安全工作的情况下，电流不能超过电流表的量程，则电路中最大电流I大=3A；通过R2的电流最小为，电路中最小电流I小=0.6A+0.6A=1.2A；因此电路中的最大电流与最小电流的比值为。
若将“60Ω 2A”的变阻器接入电路中，通过R2’的电流最大为2A，则电路中最大电流I大’=2A+0.6A=2.6A；通过R2’的电流最小为，电路中最小电流I小’=0.2A+0.6A=0.8A；因此电路中的最大电流与最小电流的比值为。
因此，符合上述要求所用变阻器的规格是“60Ω 2A”；因为图（b）电流表的最大量程为0~3A，题中干路电流和支路电流均小于3A，所以电流表连接在a或b处。
此电路功率的最大值。
27、2 1100W 5.28×105J 836Ω
【解析】
（1）高温烧煮档其功率最大，由可知，此时的总电阻应该最小，
由电路图可知，开关S应置于2位置，此时电路为R1的简单电路，
则电饭锅在高温烧煮档的功率：；
（2）由可得，电饭锅在高温烧煮档正常工作8min产生的热量：
Q=W=P高t=1100W×8×60s=5.28×105J；
（3）因电饭锅保温焖饭档的功率是高温烧煮档功率的二十分之一，
所以，电饭锅保温焖饭档的功率：，
开关S置于1位置时是保温焖饭档，此时R1与R2串联，
则电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，
所以，R2的阻值：
R2=R-R1=880Ω-44Ω=836Ω．
答：（1）2；
（2）电饭锅在高温烧煮档正常工作8min产生的热量是5.28×105J；
（3）R2的阻值为836Ω．
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
F1l1/N•m
F2l2/N•m
0.2
0.02
0.1
0.04
0.004
0.004
