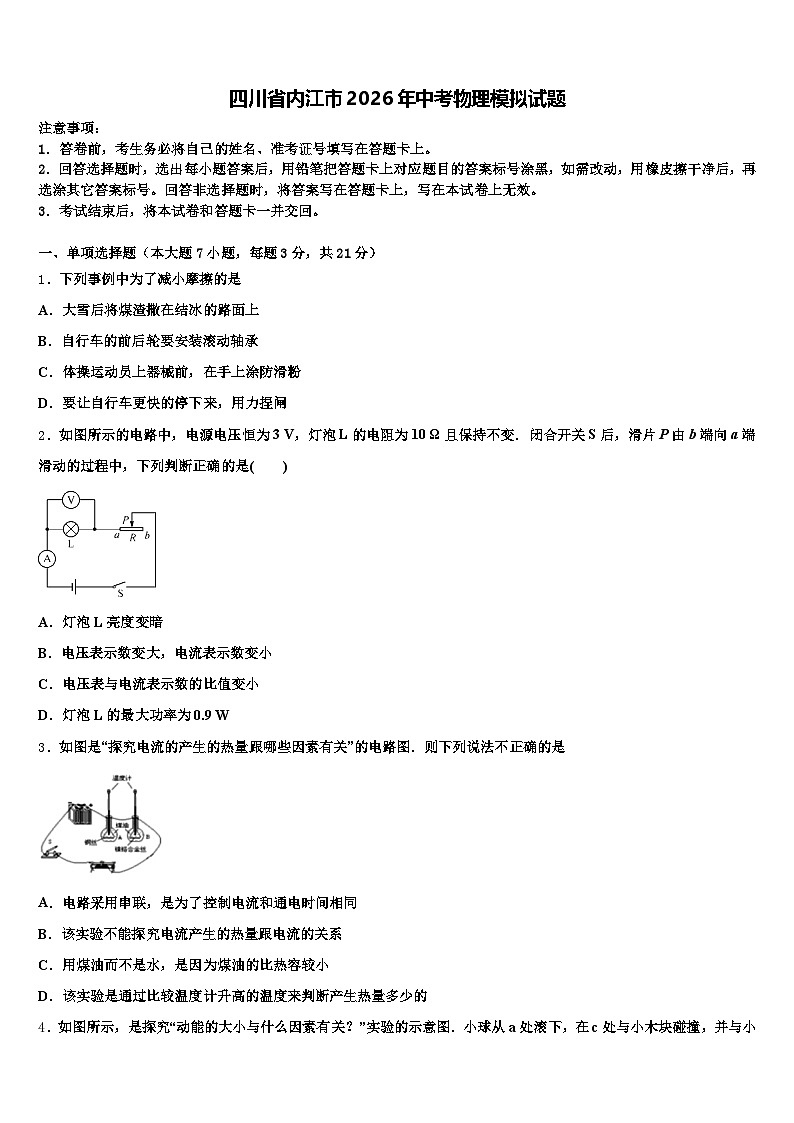

四川省内江市2026年中考物理模拟试题（含答案解析）

这是一份四川省内江市2026年中考物理模拟试题（含答案解析），共18页。试卷主要包含了图中物体受力示意图不正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列事例中为了减小摩擦的是
A．大雪后将煤渣撒在结冰的路面上
B．自行车的前后轮要安装滚动轴承
C．体操运动员上器械前，在手上涂防滑粉
D．要让自行车更快的停下来，用力捏闸
2．如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是( )
A．灯泡L亮度变暗
B．电压表示数变大，电流表示数变小
C．电压表与电流表示数的比值变小
D．灯泡L的最大功率为0.9 W
3．如图是“探究电流的产生的热量跟哪些因素有关”的电路图．则下列说法不正确的是
A．电路采用串联，是为了控制电流和通电时间相同
B．该实验不能探究电流产生的热量跟电流的关系
C．用煤油而不是水，是因为煤油的比热容较小
D．该实验是通过比较温度计升高的温度来判断产生热量多少的

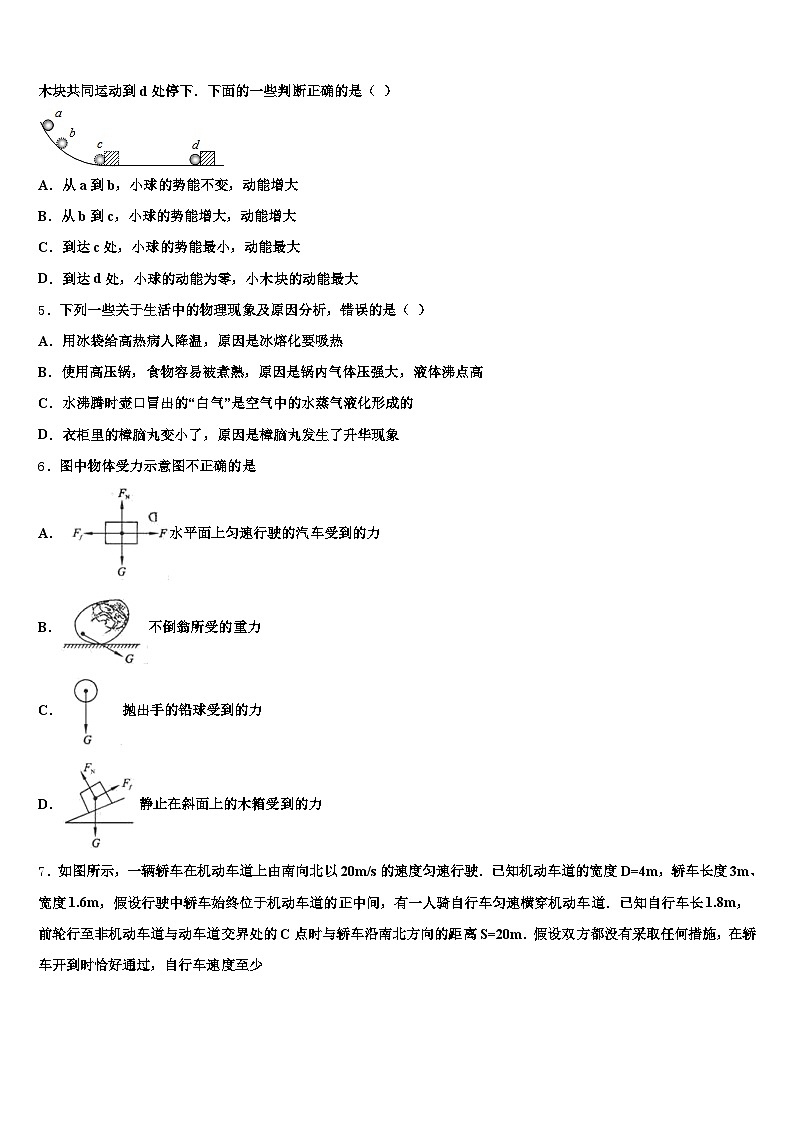

4．如图所示，是探究“动能的大小与什么因素有关？”实验的示意图．小球从a处滚下，在c处与小木块碰撞，并与小木块共同运动到d处停下．下面的一些判断正确的是（ ）
A．从a到b，小球的势能不变，动能增大
B．从b到c，小球的势能增大，动能增大
C．到达c处，小球的势能最小，动能最大
D．到达d处，小球的动能为零，小木块的动能最大
5．下列一些关于生活中的物理现象及原因分析，错误的是（ ）
A．用冰袋给高热病人降温，原因是冰熔化要吸热
B．使用高压锅，食物容易被煮熟，原因是锅内气体压强大，液体沸点高
C．水沸腾时壶口冒出的“白气”是空气中的水蒸气液化形成的
D．衣柜里的樟脑丸变小了，原因是樟脑丸发生了升华现象
6．图中物体受力示意图不正确的是
A．水平面上匀速行驶的汽车受到的力
B．不倒翁所受的重力
C．抛出手的铅球受到的力
D．静止在斜面上的木箱受到的力

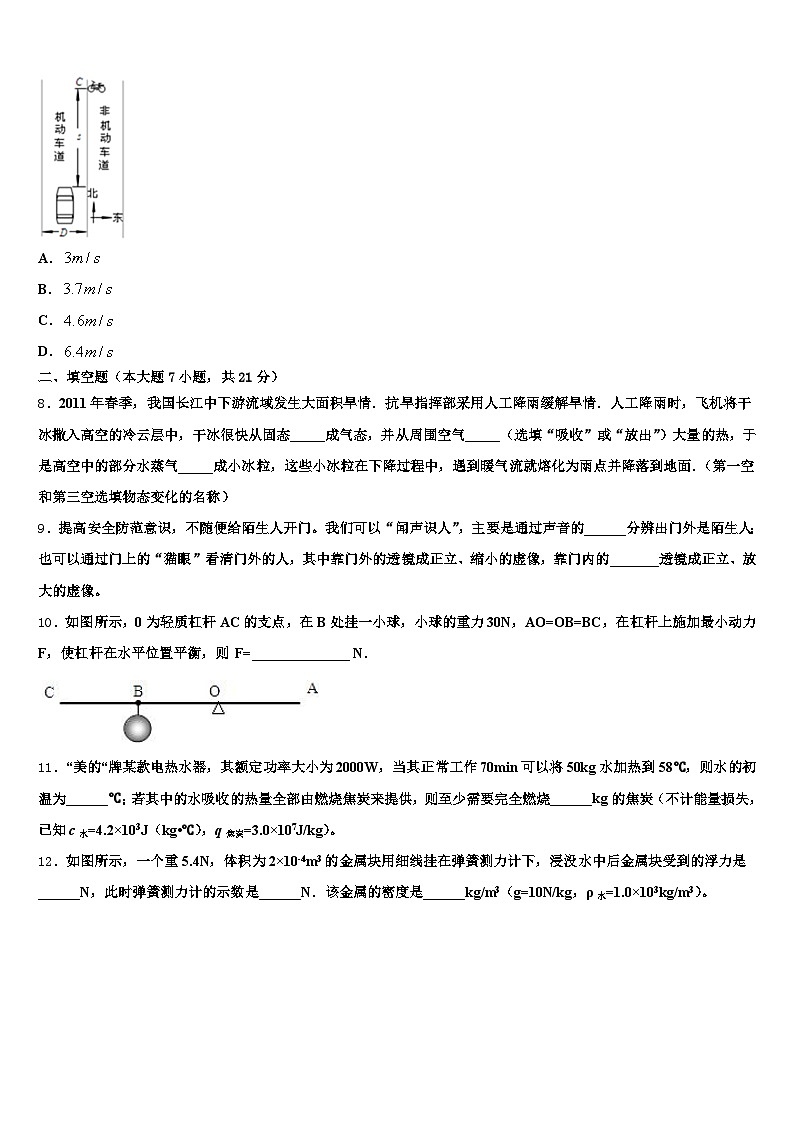

7．如图所示，一辆轿车在机动车道上由南向北以20m/s 的速度匀速行驶．已知机动车道的宽度D=4m，轿车长度3m、宽度1.6m，假设行驶中轿车始终位于机动车道的正中间，有一人骑自行车匀速横穿机动车道．已知自行车长1.8m，前轮行至非机动车道与动车道交界处的C点时与轿车沿南北方向的距离S=20m．假设双方都没有采取任何措施，在轿车开到时恰好通过，自行车速度至少
A．
B．
C．
D．
二、填空题（本大题7小题，共21分）
8．2011年春季，我国长江中下游流域发生大面积旱情．抗旱指挥部采用人工降雨缓解旱情．人工降雨时，飞机将干冰撒入高空的冷云层中，干冰很快从固态_____成气态，并从周围空气_____（选填“吸收”或“放出”）大量的热，于是高空中的部分水蒸气_____成小冰粒，这些小冰粒在下降过程中，遇到暖气流就熔化为雨点并降落到地面．（第一空和第三空选填物态变化的名称）
9．提高安全防范意识，不随便给陌生人开门。我们可以“闻声识人”，主要是通过声音的______分辨出门外是陌生人；也可以通过门上的“猫眼”看清门外的人，其中靠门外的透镜成正立、缩小的虚像，靠门内的_______透镜成正立、放大的虚像。
10．如图所示，0为轻质杠杆AC的支点，在B处挂一小球，小球的重力30N，AO=OB=BC，在杠杆上施加最小动力F，使杠杆在水平位置平衡，则 F=______________ N．
11．“美的“牌某款电热水器，其额定功率大小为2000W，当其正常工作70min可以将50kg水加热到58℃，则水的初温为______℃；若其中的水吸收的热量全部由燃烧焦炭来提供，则至少需要完全燃烧______kg的焦炭（不计能量损失，已知c水=4.2×103J（kg•℃），q焦炭=3.0×107J/kg）。
12．如图所示，一个重5.4N，体积为2×10-4m3的金属块用细线挂在弹簧测力计下，浸没水中后金属块受到的浮力是______N，此时弹簧测力计的示数是______N．该金属的密度是______kg/m3（g=10N/kg，ρ水=1.0×103kg/m3）。
13．如图所示，电源电压不变，灯泡L标有“6V3W”（忽略温度对灯丝电阻的影响），则灯丝电阻为_____Ω．当只闭合开关S，滑片P从b端滑到中点时，电流表示数变化了0.1A，此时电压表示数为6V，电路消耗的总功率为P1；保持滑片P的位置不变，再闭合S1和S2，电流表示数又变化了2A，此时电路消耗的总功率为P2，则电源电压是_____V，定值电阻R0的阻值为_____Ω，P1：P2＝_____。
14．我们常说“铁比木头重”是指铁的_____比木头大，冬天里，户外装有水的水缸常会出现破裂是因为水缸里的水结成冰后，其体积_____（选填“变大”、“变小”或“不变”），密度_____（选填“变大”、“变小”或“不变”）．
三、作图题（共7分）
15．如图所示，课桌的重心为O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出最小力F的示意图及其力臂L．
（_____）
16．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．
17．根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
四、实验题（本大题共5小题，共20分）
18．用天平和量筒测量绿松石的密度：
天平放在水平台面上，游码移到标尺左端“0”刻度线，指针位置如图甲所示，下一步的操作是______；调节天平平衡后测量绿松石的质量，当天平平衡时，右盘砝码和游码如图乙所示，质量m为______g利用量筒测量绿松石的体积如图丙所示，可算出这块绿松石的密度为______kg/m3。
19．小悦同学想要探究使用杠杆时，动力的大小与哪些因素有关。她先用弹簧测力计测出三个钩码的重力，如图（a）所示，然后将它们挂在已调节平衡的杠杆A点位置上，再用测力计在杠杆B点沿竖直方向用力使杠杆保持水平平衡，如图（b）所示，接着，在保持杠杆水平平衡的情况下，改变测力计的用力方向与水平方向的夹角，如图（c）、（d）所示。
比较图中a与b两图，使用_____的杠杆提升钩码时，可以_____。比较图中b，c，d三图中拉力方向和测力计示数等相关条件，可得出初步结论是：当阻力，阻力臂及动力作用点一定，且杠杆水平平衡时，_____。
20．某实验小组的同学在实验室进行以下热学实验：
（1）第一小组的同学想利用如图甲的实验装置来探究冰熔化的特点，这个装置是可行的，原因是：在一般情况下，外界的空气温度_________冰的熔点（选填“高于”“低于”）；同学 们根据数据推论出的图像如图乙，则 AB 段和 CD 段的倾斜程度不同的原因是：____________。
（2）第二小组的同学想利用如图丙的实验装置来探究水沸腾的特点，他们测出的水温将________（选填“偏高”“偏低”“不变”）。小明与小红虽然利用的实验装置相同，但将水加热到沸腾的时间不同，他们绘制的温度随时间变化的图像如图丁，分析图像可知：
①小红和小明得到 b、c 两种不同图像的原因可能是水的________不同。
②当地的气压可能________（选填“高于”“低于”“等于”）一个标准大气压。
21．在“探究影响滑动摩擦力大小的因素”实验中：
小明用测力计拉同一木块进行了三次正确的实验操作，实验情景如图甲、乙、丙所示．比较甲、乙两次实验得到的结论是________，根据乙、丙两次实验 ________（选填“能”或“不能）探究影响滑动摩擦力大小的因素．在操作过程中小明还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，如图丁所示，此过程中，木块处于 ________（选填“平衡”、“非平衡“）状态，弹簧测力计对木块的拉力和木块受到的滑动摩擦力力________（选填“是”或“不是”）一对平衡力．小华改用如图戊所示的装置来测量滑动摩擦力的大小，当她拉动木板的过程中，发现弹簧测力计示数不稳定，原因可能是___________．
22．小虎用一个装有2g水银的温度计，测量烧杯中水的温度，如图所示．
请指出他在使用温度计时存在的两个问题：
______；
______．
在温度计示数上升的过程中，水银的质量____，体积____，密度____．填“增大”、“减小”或“不变”
在温度计示数上升的过程中，水银的内能______填“增大”或“减小”，这是通过______填“做功”或“热传递”方式而使内能发生改变的．
五、计算题（本大题共2小题，共13分）
23．如图所示，用滑轮组匀速提起一个重为400N的物体，物体在5s内竖直上
升了2m，人拉绳的力为250N（不计绳重和摩擦）．
对重物做的有用功是多少？ (2)动滑轮重为多少？人拉绳子做功的功率是多少？ (4)滑轮组的机械效率是多少？
24．如图所示，在轻质杠杆OB的B端挂一个重为111牛的物体，OA为1．4米，AB为1．2米．若使杠杆能在水平位置保持静止，求：作用在A点最小力F的大小及方向．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示，2018年12月8日，我国在西吕卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器（它由着陆器与巡视器组成，巡视器命名为“玉兔二号”），于2019年1月3日成功着陆在月球背面，开展月球背面探测及巡视探测。月球重力是地球的六分之一，月球表面土壤非常松软，凹凸不平，有石块、有陨石坑，还有陡峭的高坡。在这种环境中，月球车既不能打滑，更不能翻车。为了克服这些困难，“玉兔二号”上有全景相机和导航相机，底部有6个带齿纹的轮子着地。
长运三号火箭携带着嫦娥四号竖直发射加速升空时，下列说法正确的是_____。
A．以长运三号火箭为参照物，此时嫦娥四号是运动的
B．长运三号火箭刚离开地面向上飞行过程中只受空气阻力和推力作用
C．长运三号火箭加速升空时，重力势能增大，动能增大
D．长运三号火箭在大气层时候与大气剧烈摩擦，此时内能转化为机械能玉兔二号巡视器（图乙）在月球表面行走时，当前方一定范围内有高于20cm的障碍物时，玉免二号上的测器会发出预警，从而及时修正路线，此探测器是利用_____（选项“超声波”或“电波”）的反射来工作的。图甲和图乙是嫦四号玉免二号互拍照片，为了使对方五红旗标志看的更清晰更大一些，此时应让玉免二号_____（选填“靠近”成“远离”）嫦娥四号。玉免二号设计质量140kg，底部有6个带齿纹的轮子着地，带齿轮的目的是_____；若每个轮子触地面积100cm2，则玉免二号对月球地面的压强为_____Pa.当玉兔二号需要采集月球表面岩石样本时，会从物部伸出如图丙所示机械臂，机械臂简化图如图了所示。请在图中画出：
①加在A点的最小动力F1②画山阻力F2的力臂。
26．如图所示，一条型磁体竖直挂在弹簧测力计下，磁体正下方有一通电螺线管。下列说法正确的是____
A、当S闭合时，小磁针逆时针旋转
B、当S闭合且保持线圈匝数不变,当滑片向右移动，弹簧测力计的示数变大
C、当S闭合且保持线圈匝数不变，滑片向右移动，变阻器两端电压增大
D、保持滑片位置不动，开关S由①到③，测力计的示数变大
理由：_______________________________。
27．小莉去山区旅游，坐在汽车里通过了弯弯绕绕很长一段路程来到了一座村庄.村民告诉她还只是在半山腰，她感到很惊讶．为什么汽车要走这么长的路程呢?小莉回校后请教了科学老师用如图所示的斜面进行模拟实脸.在保持斜面高度不变的情况下，改变斜面的长度，发现斜面越长，拉动小车匀速上升的力F越小．
（1）由此她明白了很长的山路使汽车_________（选填“省力”或“省功”）的作用．
（2）一辆总质量为2000千克的汽车以10米/秒的速度匀速通过一段长3750米的路程，提高250米，需要的时间为________秒，所做的有用功为________焦．（g=10N/kg）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、大雪后将煤渣撒在结冰的路面上，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故A不符合题意．
B、自行车的前后轮要安装滚动轴承，变滑动为滚动，减小了摩擦力．故B符合题意．
C、体操运动员上器械前，在手上涂防滑粉增大了接触面粗糙程度，增大了摩擦力．故C不符合题意．
D、用力捏车闸，是通过增大压力的方法来增大摩擦力．故D不符合题意．
2、D
【解析】
分析：AB、灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；根据滑片P由b端向a端滑动的过程中变阻器连入电路的电阻变化，根据电阻的串联分析总电阻变小，由欧姆定律分析电路中的电流变化；根据，分析灯的实际功率变大，确定亮度变化；
C、由欧姆定律，电压表与电流表示数的比值分析；
D、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率．
解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；
C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C错误；
D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确．
故选D．
【点睛】本题考查串联电路的规律及欧姆定律和电功率公式的运用．
3、B
【解析】
A、实验采用控制变量法进行研究，电路采用串联，是为了控制电流和通电时间相等，故A正确；
B、电路中接有滑动变阻器，可以改变电路中的电流，故可以研究“电流通过导体产生的热量与电流之间的关系”，故B错误；
C、实验中使用煤油而不使用水的原因是水的比热容比煤油的比热容大，相同条件下，温度计的示数变化不如使用煤油明显，故C正确；
D、分析A、B两瓶中温度计示数的变化即升高的温度，来反应电流通过导体产生热量的多少得到结论，故D正确．
故选B．
4、C
【解析】
A．从a到b小球的质量不变，高度减小，重力势能减小,故此选不合题意；
B．从b到c小球的质量不变,高度减小,重力势能减小,故此选项不合题意；
C．到达 c处，小球到达平面，小球的势能最小，小球的质量不变,速度增大，动能最大，此选项符合题意；
D．到达d处，小球质量不变，与 c处相比高度不变,重力势能不变，小球质量不变，小球撞击木块后，速度不断减小，动能不断减小，到d点停止，速度为零，动能为零，此选项不合题意．
5、C
【解析】
用冰袋给高热病人降温，原因是冰熔化要吸热，A叙述正确；
使用高压锅，食物容易被煮熟，原因是锅内气体压强大，液体沸点高，沸点与压强的关系是，压强增大，沸点升高，压强减小沸点降低，B叙述正确；
水沸腾时壶口冒出的“白气”是热壶中的水蒸气液化形成的，而不是空气中的水蒸气液化形成的；故C错误．
衣柜里的樟脑丸变小了，原因是樟脑丸发生了升华现象，D正确；
6、B
【解析】
A、水平面上匀速行驶的汽车受到水平方向上的牵引力和阻力作用，竖直方向上受到竖直向下的重力和支持力作用，故A正确；
B、不倒翁受到的重力方向是竖直向下的，故B错误；
C、不考虑空气阻力作用时，抛出手的铅球只受重力，方向竖直向下，故C正确；
D、木箱静止在斜面上，受到竖直向下的重力G、垂直斜面向上的支持力F和沿斜面向上的摩擦力f的作用，故D正确．
7、C
【解析】
根据题意知道，轿车行驶的速度为v=20m/s，设自行车行驶的速度为v0 ，由下图可以看出：自行车长为L1 =1.8m，机动车宽为L2 =1.6m，车道空距L3 =D−L2/2=4m−1.6m/2=1.2m，且自行车通过这三段的时间与机动车通过S所用时间相等，所以20m/20m/s=（1.8m+1.6m+1.2m）/v0，解得自行车速度至少是v0 =4.6m/s，故选C．
二、填空题（本大题7小题，共21分）
8、升华 吸收 凝华
【解析】
干冰就是固态的二氧化碳，二氧化碳从固态变成气态是物体的升华过程，物体升华需要吸收热量；由于干冰升华从周围空气之中吸收热量，所以空气中的部分水蒸气放热直接变成固态的小冰粒，这是物体的凝华过程．
9、音色 凸
【解析】
因为每个人的声带结构不同，发出声音的音色就会不同，所以我们可以通过音色辨别是谁。 “猫眼”是由两块透镜组合而成，物镜是凹透镜，目镜是凸透镜。物镜的焦距极短，它将室外的人或物成一缩得很小的正立虚像，此像正好落在目镜的焦点之内，目镜起着放大镜的作用，最后得到一个较为放大的正立虚像，即靠门内的凸透镜成正立、放大的虚像。
10、15
【解析】
杠杆在水平位置平衡时，在杠杆上施加最小动力F1如图所示：
，
根据杠杆平衡条件： 得：
．
11、18 0.28
【解析】
热水器产生热量：Q=W=Pt=2000W×70×60s=8.4×106J；
由Q吸=cm△t得，水升高温度：△t==40℃，
水的初温：t0=t-△t=58℃-40℃=18℃；
若该电热水壶中的水吸收的热量全部由燃烧焦炭来提供，则Q放=Q吸=8.4×106J；
由Q放=m焦炭q可得焦炭的质量：m焦炭==0.28kg。
12、2 3.4 2.7×103
【解析】
将它浸没到水中时，所受浮力是：F浮=ρ水gV排=1×103 kg/m3×10N/kg×2×10-3 m3 =2N；则测力计的示数是：F=G-F浮=5.4N-2N=3.4N；金属块的质量是：m=G/g=5.4N/10N/kg=0.54kg，金属块的密度：ρ=m/V=0.54kg/2×10-4 m3=2.7×103 kg/m3
13、12 8 20 1：6
【解析】
由于灯泡L标有“6V3W”，所以，灯泡的额定电流是：IL额＝＝0.5A，故灯泡的电阻是：RL＝＝12Ω。
当闭合开关S，断开开关S1、S2，滑片P从b端滑到中点时，灯泡与R串联，电压表测L两端的电压，电流表测电路中的电流；由于当滑片移到中点时灯泡两端的电压和额定电压相等，所以此时电路中电流是：I＝0.5A；故电源的电压是：U＝I；
由于滑片P从b端滑到中点时，电流表的示数变化了0.1A，所以，滑片在b点时，电路中电流是：I′＝I﹣0.1A＝0.5A﹣0.1A＝0.4A，电源的电压是：U＝I′（RL+R）；
由以上两式解得：0.5A×（12Ω+R）＝0.4A×（12Ω+R），即R＝8Ω， U＝8V；
当再闭合开关S1、S2时，灯泡L被短路，R0与滑动变阻器并联，电流表测干路中的电流，由于并联电路的总电阻小于任何分电阻，又因为电流表示数又变化了2A，即增大了2A，所以，I″＝2A+0.4A＝2.4A，通过滑动变阻器的电流是：I滑＝＝2A，流过R0的电流是：I0＝I″﹣I滑＝2.4A﹣2A＝0.4A；R0的阻值是：R0＝＝20Ω；第一次的总功率是：P1＝UI′＝8V×0.4A＝3.2W，第二次的总功率是：P2＝UI″＝8V×2.4A＝19.2W，P1：P2＝3.2W：19.2W＝1：6。
14、密度 变大 变小
【解析】
由于铁的密度大于木材的密度，所以常被人们说成铁比木头重，这种说法是不科学的，因为没有强调体积相等；
水结成冰后密度变小，由于质量不变，所以体积是变大的．
三、作图题（共7分）
15、
【解析】
以桌腿上A点为转轴，当所用的力力臂最大时，所用的力最小，而最大的力臂等于AC间距离l，则当力作用在C点且与AC连线垂直向上时，力最小；如图所示：
16、见解析所示
【解析】
先对滑块进行受力分析，根据光滑斜面可得，滑块不受摩擦力作用，因此滑块只受重力和支持力作用；
根据规则物体的重心在物体的几何中心，做竖直向下的重力和垂直于斜面向外的支持力即可．
17、见解析
【解析】
试题分析：同名磁极相互排斥，异名磁极相互吸引；磁体周围的磁感线由N极出来，回到S极；用右手．
握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指那一端就是螺线管的N极，由此可以判断电流的方向，再判断电源的正负极．判断结果如图．
考点：电与磁
四、实验题（本大题共5小题，共20分）
18、向左调节平衡螺母，至天平水平平衡 27 2.7×103
【解析】
（1）调节天平横梁平衡时，应先将游码调至标尺的0刻度线处；图甲中指针右偏，说明左侧质量偏小，故应向左调节平衡螺母，使天平横梁平衡；
（2）由图乙知，砝码的总质量为20g+5g=25g，标尺的分度值为0.2g，游码示数为2g，
则金属块的质量为25g+2g=27g；
（3）金属块的体积为：V=30ml-20ml=10ml=10cm3；
金属块的密度：ρ==═2.7g/cm3=2.7×103kg/m3
19、动力臂大于阻力臂 省力 拉力与水平方向夹角越小，拉力越大
【解析】
比较图中a与b两图，使用动力臂大于阻力臂的的杠杆提升钩码时，可以省力。
比较图中b，c，d三图中拉力方向和测力计示数等相关条件，可得出初步结论是：当阻力，阻力臂及动力作用点一定，且杠杆水平平衡时，拉力与水平方向夹角越小，拉力越大。
20、高于 冰和水的比热容不同 偏高 质量 低于
【解析】
（1）在一般情况下，空气温度高于冰的熔点，所以甲图的装置中冰是可以熔化的，可以完成实验；乙图图像中AB段是冰的升温过程，CD段是水的升温过程，由于冰和水的比热容不同，所以在相同时间内吸收相同热量时，冰和水的温度升高是不同的，冰由于比热容小，温度升高较快，水由于比热容大，温度升高较慢。
（2）图丙的实验装置中，温度计的玻璃泡碰到了烧杯底部，由于烧杯底部靠近火源，温度比较高，所以测出的水温将偏高；由丁图图像可知，b图线水温先达到沸点，a图线水温后达到沸点，而小明与小红用的实验装置是相同的，即水在相同时间内吸收的热量是相同的，a图线中水加热时间较长，说明该同学实验用的水吸收热量较多，根据Q=cm△t得m=可知，吸收热量多的，用的水的质量较大。所以 b、c 两种不同图像的原因是水的质量不同，c图线实验用的水比较多；标准大气压下水的沸点是100℃，气压越高沸点越高，气压越低沸点越低。由图像可知，水的沸点为98℃，说明当地的气压低于一个标准大气压。
21、接触面粗糙程度相同时，压力越大，滑动摩擦力越大 不能 平衡 不是 木块表面粗糙程度不同
【解析】
（1）比较甲、乙两图的实验知道，接触面相同，压力大小不同，且压力越大，测力计示数越大，摩擦力越大，由此得出的结论是：接触面的粗糙程度相同时，滑动摩擦力的大小与压力有关，压力越大，滑动摩擦力越大；比较乙、丙两图的实验知道，接触面不相同，压力不同，故无法探究影响滑动摩擦力大小的因素；
（2）如图丁所示，在弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，此过程中，木块由于处于匀速直线运动状态，所以，仍是平衡状态；但弹簧测力计对木块的拉力和木块受到的滑动摩擦力 不是一对平衡力，因为拉力与摩擦力不在同一直线；
（3）由影响摩擦力的因素知道，在压力不变的情况下，弹簧测力计的示数不稳定，即摩擦力是变化的，说明木板表面的粗糙程度不同．
22、（1）温度计的玻璃泡与容器底部接触；读数时视线与温度计上表面不相平；（2）不变；增大；减小；（3）增大；热传递
【解析】
（1）由图示可知，小明把温度计的玻璃泡与容器底部接触，且读数时视线与温度计上表面不相平，这些都是错误的；（2）在温度计示数上升的过程中，水银的质量不变，体积变大，密度变小；（3）在温度计示数上升的过程中，水银的内能增大，这是通过热传递的方式使内能发生改变的．
五、计算题（本大题共2小题，共13分）
23、 (l) 800J (2) 100N(3) 200W (4) 80％
【解析】
(l)w有用=Gh=400N×2m=800J
(2)G动 = 2F-G = 2×250N－400N = 100N
(3)p===200W
(4)η==×100％=80％
24、151牛；方向垂直杠杆向上（或竖直向上）
【解析】
FB＝G＝111牛
由杠杆平衡原理得：
F×lA＝FB×lB
F×1．4米＝111牛×1．6米
F＝151牛
故作用在A点最小力F为151N，方向垂直杠杆向上（或竖直向上）．
六、综合能力题（本大题共3小题，共18分）
25、C 电磁波 靠近 增大接触面的粗糙程度，增大摩擦 3883
【解析】
（1）A、火箭在加速升空过程中，以火箭为参照物，嫦娥四号探测器相对于火箭的位置没有发生变化，所以是静止的，故错误；
B、长运三号火箭刚离开地面向上飞行过程中受重力、空气阻力和推力作用，故错误；
C、火箭加速升空的过程中，火箭的质量不变，速度增大，动能增大；高度增加，重力势能增大，故正确；
D、长运三号火箭在大气层时候与大气剧烈摩擦，此时机械能转化为内能，故错误。
（2）月球上没有空气，声音不能在真空中传播，因此不能用超声波来探测障碍物，障碍物探测器是利用电磁波的反射来工作；
（3）用照相机来拍照，为了使对方五红旗标志看的更清晰更大一些，由凸透镜成实像规律，物距越小，成的像越大，像距也越大，可知此时应让玉免二号靠近嫦娥四号；
（4）玉兔号底部有6个带齿纹的轮子的目的是通过增加接触面的粗糙程度的方法来增大摩擦力；玉兔号月球车在地球上所受重力为：，因为月球引力只是地球引力的六分之一，故，月球车对月球地面的压强为：；
（5）过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2，在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向上，过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示：
26、D 根据同名磁极互相排斥，异名磁极相互吸引。
【解析】
根据安培定则判断螺线管上端的极性，从而判断是吸引条形磁铁，还是排斥条形磁铁；电磁铁的磁性强弱的影响因素：电流的大小，匝数的多少，有无铁芯。 同名磁极相互排斥，异名磁极相互吸引。
【详解】
如图，根据安培定则，通电螺线管的上端是N极，N极和上面的N极相互排斥，使弹簧变短。A.S闭合时,电流从螺线管的下端流向上端，根据安培定则，上端为N极，外部的磁感线方向从N极到S极，小磁针应顺时针旋转，故A错误；
B.当S闭合且保持线圈匝数不变,当滑片向右移动，滑动变阻器的电阻变小，整个电路电阻变小，则电路电流变大，通电螺线管的磁性增强，因同名磁极互相排斥，弹簧测力计的示数减小，故B错误。
C .当S闭合且保持线圈匝数不变，滑片向右移动，滑动变阻器的电阻变小，整个电路电阻变小，则电路电流变大，根据串联电路的分压特点，滑动变阻器两端的电压变小。故C错误。
D.保持滑片位置不动，开关S由①到③，线圈匝数变小。通电螺线管的磁性减弱，排斥力减小，则测力计的示数变大。故D正确。故选D。
27、省力 375 5×106
【解析】
(1)汽车利用斜面上升时，增大了运动的距离，可以省力，但不能省功；
(2)因为，所以汽车通过3750米路程所用的时间：；
汽车所做的有用功为：W=Gh=mgh=2000kg×10N/kg×250m=5×106J.
