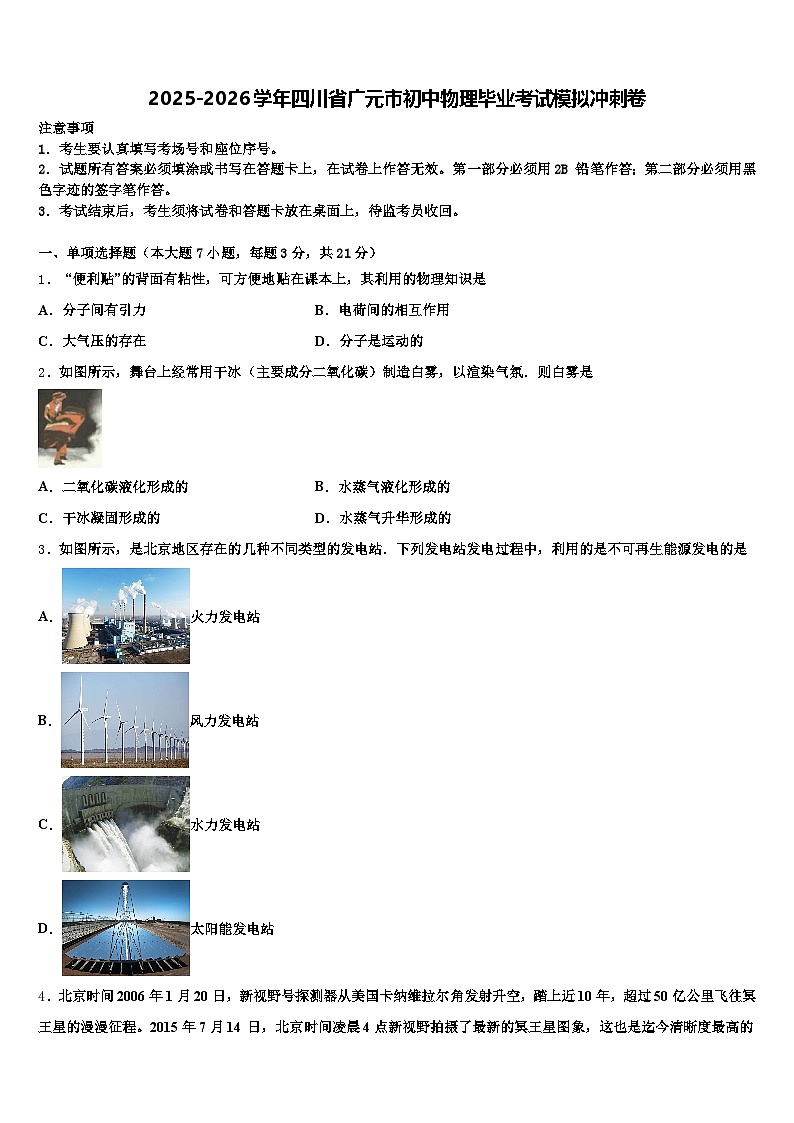

2025-2026学年四川省广元市初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份2025-2026学年四川省广元市初中物理毕业考试模拟冲刺卷（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1． “便利贴”的背面有粘性，可方便地贴在课本上，其利用的物理知识是
A．分子间有引力B．电荷间的相互作用
C．大气压的存在D．分子是运动的
2．如图所示，舞台上经常用干冰（主要成分二氧化碳）制造白雾，以渲染气氛．则白雾是
A．二氧化碳液化形成的B．水蒸气液化形成的
C．干冰凝固形成的D．水蒸气升华形成的
3．如图所示，是北京地区存在的几种不同类型的发电站．下列发电站发电过程中，利用的是不可再生能源发电的是
A．火力发电站
B．风力发电站
C．水力发电站
D．太阳能发电站

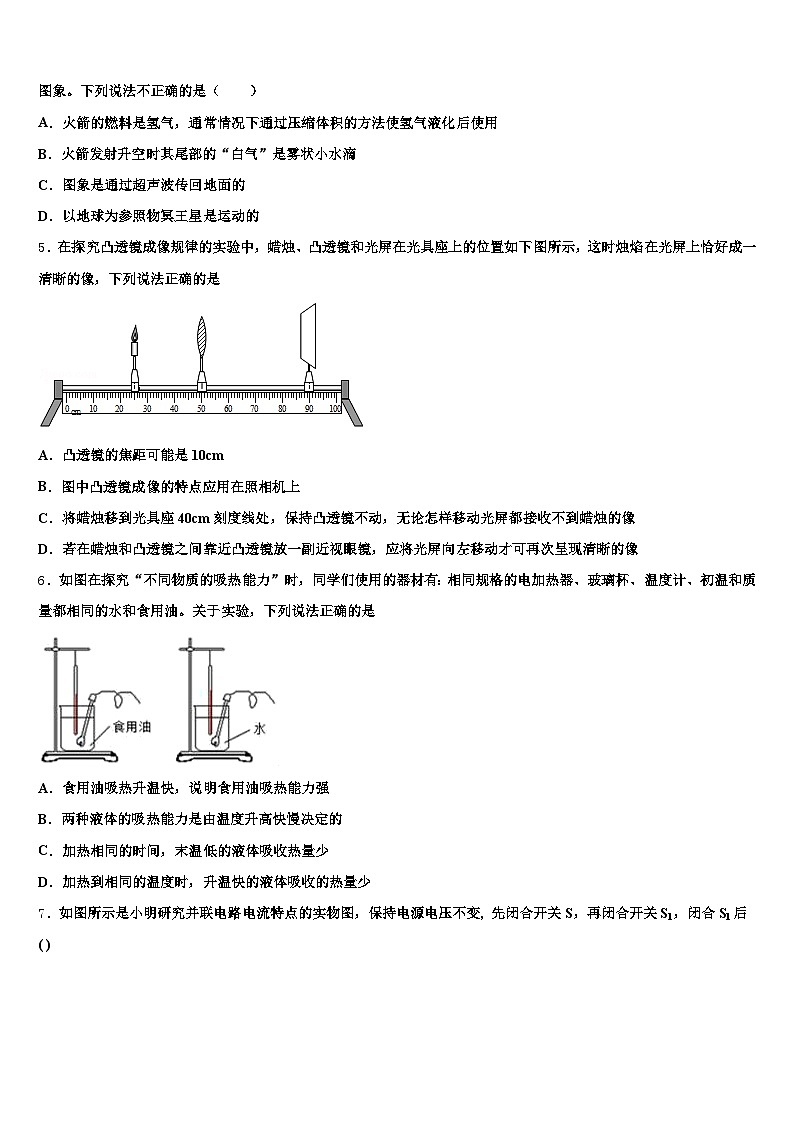

4．北京时间2006年1月20日，新视野号探测器从美国卡纳维拉尔角发射升空，踏上近10年，超过50亿公里飞往冥王星的漫漫征程。2015年7月14 日，北京时间凌晨4点新视野拍摄了最新的冥王星图象，这也是迄今清晰度最高的图象。下列说法不正确的是（ ）
A．火箭的燃料是氢气，通常情况下通过压缩体积的方法使氢气液化后使用
B．火箭发射升空时其尾部的“白气”是雾状小水滴
C．图象是通过超声波传回地面的
D．以地球为参照物冥王星是运动的
5．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是
A．凸透镜的焦距可能是10cm
B．图中凸透镜成像的特点应用在照相机上
C．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像
D．若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像
6．如图在探究“不同物质的吸热能力”时，同学们使用的器材有：相同规格的电加热器、玻璃杯、温度计、初温和质量都相同的水和食用油。关于实验，下列说法正确的是
A．食用油吸热升温快，说明食用油吸热能力强
B．两种液体的吸热能力是由温度升高快慢决定的
C．加热相同的时间，末温低的液体吸收热量少
D．加热到相同的温度时，升温快的液体吸收的热量少
7．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变, 先闭合开关S，再闭合开关S1，闭合S1后( )
A．甲表示数变大，乙表示数变大
B．甲表示数变小，乙表示数变小
C．甲表示数变大，乙表示数不变
D．甲表示数变小，乙表示数不变
二、填空题（本大题7小题，共21分）
8．如图是一起交通事故，两部同向行驶的汽车发生“追尾”．汽车B刹车后由于______仍撞到汽车A；观察汽车A的尾部向上翘起，说明力能够使物体发生______；此时对汽车A中的司机起保护作用的是_________（安全气囊/汽车头枕）．
9．如图所示是同学们小时候玩过的一种“回力”玩具车，在玩耍时要先用手按住它往后拉一下，松手后它就能往前跑．“用手按住它往后拉一下”是存贮了_____能，“松手后它就能往前跑”，此时又转化为_____能．
10．如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB，则它们的大小关系是FA___FB，pA_____pB，已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为________cm1．
11．扬声器是利用通电导线_____进行工作的，发电机是利用_____的原理制成．
12．空中加油机在空中给歼击机加油的过程中，若以_____为参照物，他们都是运动的，若以加油机为参照物，歼击机是_____的．
13．如图所示的仪器A叫做_____，实验时可以通过观察两管中液面的_____来判断橡皮膜B所受的_____大小。若实验中只提供了如图所示的材料和器材，那么，该实验装置可以探究_____的关系。
14．汽车刹车后不会立即停下来，这是因为汽车具有______；车速会逐渐变小，是由于受到______的作用．
三、作图题（共7分）
15．请在上图中画出物体AB在平面镜中所成的像
（________________）
16．在如图所示的电路中，以笔线代替导线，补两根导线，要求：①电键S闭合后，小灯才能发光．②向左移动滑动变阻器的滑片P,小灯泡L亮度不变；电流表的示数变大．
（_____________）
17．如图所示为电磁铁强弱演示仪，其原理是当电磁铁的磁性增强时，小磁片因受到磁铁的作用而发生转动，使得磁针指示的数值增大，请在图中标出电流正负极．
四、实验题（本大题共5小题，共20分）
18．小明同学在海边游玩时拾到了一大一小两块的鹅卵石（鹅卵石吸水忽略不计）。
小明用天平和量筒测量小块鹅卵石的密度。小明进行了下列实验步骤：
①向量筒中倒进V1=38cm3的水；
②用调节好的天平测出鹅卵石的质量m；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2。
他采用正确的实验步骤顺序为______（填选项前的字母）。如图甲所示，小明在调节天平横梁平衡过程中的操作错误是________。小明纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，由图丙可知鹅卵石的体积，通过计算鹅卵石的密度为______g/cm3。鹅卵石磨损后，它的密度将______（选填“变大”、“变小”或“不变”）。若小明在图丙中读数时视线俯视，所测得鹅卵石的密度将______（选填“偏大”、“偏小”或“不变”）。为测出无法放入量筒的大鹅卵石的密度，小明设计了如下步骤：
①先用天平测出鹅卵石的质量m；
②在烧杯中放入适量的水如丁图所示，用天平测出总质量m1；
③将鹅卵石浸没在烧杯的水中如图戊所示，并在水面处做一标记后，再将鹅卵石从水中取出；
④向烧杯中加水到标记处如己图所示，再用天平测出此时水和烧杯的总质量m2；
⑤设水的密度为ρ水，鹅卵石密度的表达式：ρ石＝_______。
⑥若步骤③中取出鹅卵石时会带走一些水，小明所测的鹅卵石密度______（选填“大于”、“小于”或“等于”）真实鹅卵石密度
19．小明想探究“物体受到的浮力与其形状是否有关”。他找来薄铁片、烧杯和水进行实验。实验步骤如下：
步骤一：将铁片放入盛水的烧杯中，铁片下沉至杯底。
步骤二：将铁片弯成“碗状”再放入水中，它漂浮在水面上。
（1）通过分析可知，第一次铁片受到的浮力_____第二次铁片受到的浮力（选填“大于”“等于”或“小于”）；
（2）小明得出：物体受到的浮力与其形状有关。小明得出错误结论的原因是：他只关注了铁片_____的改变，忽视了_____对浮力大小的影响。
20．同学们通过实验探究“电流相同时，电功率跟电压的关系”.所用两只灯泡为L1“2.5 V 0.3 A”和L2“3.8 V 0.3 A”.
（1）小文同学用干电池做电源，把两只灯泡连成如图甲所示的电路，采取这样连接方式的目的是：______________________；实验中，可通过小灯泡亮度判断___________________.
（2）闭合开关进行实验，L1两端电压如表盘所示，则L1两端电压为_____V，结合表中其他证据可得出的结论是：_________________________.
（3）针对此探究课题，小宇同学设计的电路如图乙，利用该电路完成探究课题有什么缺点和优点____________________？（注：电路乙与甲相比结构复杂，原件数多除外）
21．汽车里的防冻液是由不易蒸发、密度为1.11g/cm3的乙二醇和纯净水混合而成，含水量不同，其沸点和凝固点都会发生改变，对此小明选用不同含水量的防冻液进行了实验探究，并记录实验数据如下表。
（1）根据表中的数据在图中作出防冻液的沸点t和含水量W的关系图象
（________）
（2）通过表中的数据，请分析东北地区比海南地区防冻液的含水量要_____（选填“多”或“少”），理由是：_____
22．按要求完成填空：
（1）如图甲所示，用天平测得一正方体物块的质量为_______________g，若用刻度尺测得该物块的边长为2. 00cm，则它的密度为_______________g/cm3.
（2）如图乙所示，在长木板上速拉动木块时弹簧测力计示数如图，则木块受到的摩擦力为_____________N；图示实验探究的是_______________对滑动摩擦力大小的影响.
（3）如图丙所示，该冲程是_______________冲程；该冲程中能量转化方式为_______________.
（4）如图丁所示，两个气球分别与毛皮摩擦后相互靠近，图示现象表明了_______________.
五、计算题（本大题共2小题，共13分）
23． “背漂”是儿童练习游泳时常佩戴的一种救生装置(如图甲)。小宇和小亮为测量背漂浸没在水中时的浮力,进行了如下实验:在底部装有定滑轮的底面积为1000cm2 的圆台形容器中加入适量的水后,再静放在水平台秤上,此时台秤的示数m1为6kg(如图乙)。然后把质地均匀的长方体背漂浸入水中,用一轻质的细线通过定滑轮缓慢地将背漂拉入水中,拉力 F 的方向始终竖直向上,当背漂的一半体积浸入水中时,此时台秤的示数m2为5kg(如图丙);当背漂浸没在水中时, 台秤的示数m3为3kg.不考虑滑轮的摩擦,在整个过程中水始终没有溢出,背漂不吸水、不变形, 且未与容器接触。求:
(1)从图乙到图丙,容器对台秤的压强变化了多少Pa；
(2)该背漂浸没时受到的浮力是多少N；
(3)若用台秤测得该背漂的质量为0.5kg,穿上该背漂的儿童需把头部露出水面,才能确保儿童 安全,若儿童头部的体积占人体总体积的十分之一,儿童的密度取1.04×103kg/m3，为确保儿童游泳时的安全,则穿着此背漂游泳的儿重的质量不能超过多少kg?
24．如图所示的电路中，R1＝5Ω，R2＝10Ω，闭合开关S后，电流表的示数为2A，求：
电源电压；通过R2的电流。
六、综合能力题（本大题共3小题，共18分）
25．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝 （R1、R2的电阻不随温度变化）．请问：
当S闭合时，饮水机处于 （选填“加热”或“保温”）状态，此时电路中的电流是多大？电热丝R1的电阻是多大？饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）
26．如图所示，宇航牌YH−X50−3电饭煲的简化电路图.R是发热盘，L1、L2中一个是保温指示灯，另一个是煮饭指示灯.R1、R2是指示灯的保护电阻，R3是熔断器.S2由中心磁钢和煮饭按钮组成的磁控开关，开始煮饭时，按下煮饭按钮，中心磁钢使其吸合，温度升高到约103℃（饭熟水干）后磁钢失去磁性，在弹簧的作用下，磁控开关自动断开，断开后不能自动闭合.S1是一热敏电阻控制的温控开关，温度高于80℃自动断开，低于80℃自动闭合.（电饭煲工作时，指示灯、保护电阻消耗的电能相对于发热盘而言很小可以忽略）角角牌的铭牌如表所示

请你回答问题：如果请你为这种电饭煲配备一个三脚插头，应该将电路图2中的A接到插头的___脚，C接到插头的___脚上．如果用红色表示正在对水加热，绿色表示保温，指示灯L1应该为___色．为测量电饭煲的电热转换效率，小丽同学在家长的配合下，在电饭煲中盛有1L的水，用温度计测出水的温度为12℃，按下煮饭按钮后10min水沸腾．它的电热转换效率约是多大_____?假如小丽只将电源接通，没有按煮饭按钮，10min后水的温度是多高?简述其中的奥秘______．
27．如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙所示，S1为温控开关，S2为门控开关，R为石英加热管（阻值不变）. 消毒柜的总功率为1250W，臭氧发生器的功率为150W. 求：
（1）消毒柜使用三角插头，要插入三孔插座，是为了将金属外壳与_________________相连.
（2）石英加热管R的阻值多大？关闭柜门，门控开关S2闭合，臭氧发生器工作10min所消耗的电能多大_____？
（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，消毒柜石英加热管需要正常加热工作多长时间______？[c钢=0.46×103J/（kg•℃]
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
便利贴的背面有粘性，可以减小分子之间的距离，使分子间作用力变大，从而产生更大的吸引力，使便利贴方便地贴在课本上，利用的物理知识是分子间有引力，故A正确．
2、B
【解析】
干冰即固态的二氧化碳，在常温下，干冰很易升华为气态，此过程中吸热，从而起到降温作用；由于舞台上气温下降，空气中的水蒸气遇冷液化为液态的小水滴，即形成白雾．故ACD错误；B正确；故选B.
3、A
【解析】
火力发电要消耗煤炭资源，煤炭会越用越少，不可能在短时间内补充，是不可再生能源；太阳能、风能、水能可以源源不断的得到，是可再生能源；
所以利用不可再生能源发电的是火力发电，故A符合题意、BCD不合题意．
4、C
【解析】
A、火箭的燃料氢就是用压缩体积的方法使它液化的，液化后的好处是可以大大的减小体积，可以节省空间。故A正确；
B、发射台下是水池，而让火焰喷射到水中，则水是从液态变为气态的水蒸气，即发生汽化，从而能从周围吸取热量；这些水蒸气散发到空气中，遇到冷空气液化成的小水珠就是我们看到的“白气”，故B正确。
C、声波、超声波、次声波不能在真空中传播，新视野号探测器是通过电磁波向地面传输信息的，故C错误。
D、选择地球为参照物，冥王星和地球之间发生位置的变化，以地球为参照物，冥王星是运动的。故D正确。
5、C
【解析】
（1）光屏上能承接到的像是实像。凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像。
（2）凸透镜成实像时，物距减小，像距增大，像变大。
（3）凹透镜对光线有发散作用，能使光线的会聚点推迟延后，可以用来矫正近视眼；根据凹透镜的作用和物远像近小的特点可判断应进行的操作。
【详解】
A、由图可知，物距u＝25cm，v＝40cm，物距u＜v，f＜25cm＜2f，解得，12.5cm＜f＜25cm，40cm＞2f，解得，f＜20cm，由以上解得可得，12.5cm＜f＜20cm，故A错误；
B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B错误；
C、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u＝10cm＜f，焦点内不成像，故C正确；
D、近视眼镜的镜片为凹透镜，对光有发散作用，可使光线的会聚点推迟延后。因此，不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以将光屏向远离凸透镜的方向移动适当距离，故D错误。
故选：C。
根据物距和焦距，像距和焦距能判断凸透镜成像情况：
u＞2f，成倒立、缩小的实像，2f＞v＞f。
2f＞u＞f，成倒立、放大的实像，v＞2f。
u＜f，成正立、放大的虚像。
6、D
【解析】
A、实验中，初温和质量都相同的水和食用油,吸收相同的热量后,食用油吸热升温较快，说明食用油的比热容小，吸热能力较弱，故A错误；
B、比热容是反映不同物质吸放热能力强弱的一个物理量，与种类和状态有关，所以两种液体的吸热能力是种类和状态决定的，故B错误；
C、实验中，加热相同的时间，说明吸收了相同的热量，末温低的物质比热容大，吸热能力强，故C错误；
D、由Q＝cm△t可知，质量相同的水和食用油，由于比热容不同，并且初温相等，则当末温相同时，吸收的热量不相同，加热到相同的温度时，升温快的液体吸收的热量少，故D正确。
7、C
【解析】
由图示电路图可知，电流表甲测干路电流，电流表乙测支路电流，闭合开关S，只有乙所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，再闭合S1，两灯泡并联，电流表甲测干路电流，电流表甲示数变大，电流表乙所在支路电压与电阻不变，该支路电流不变，电流表乙示数不变．
故选C．
二、填空题（本大题7小题，共21分）
8、惯性 形变 汽车头枕
【解析】
一切物体在任何时候任何情况下都具有惯性，汽车B刹车后由于惯性仍要保持原来的运动状态，所以仍撞到汽车A；
汽车A的尾部向上翘起，说明力能够改变物体的形状；
在车辆发生追尾时，A车由于受到B车的撞击，速度加快，A车内的人下半身随着A车速度加快，而其上半身和头部由于惯性仍要保持原来的运动速度，人会向后倒，故对汽车A中的司机起保护作用的是汽车头枕．
9、弹性势 动
【解析】
“用手按住它往后拉一下”使玩具车内的弹簧发生弹性形变，储存了弹性势能，松手后，发生形变的弹簧恢复原状，弹性势能变小，松手后它就能往前跑，玩具车具有动能，说明弹性势能转化为动能．
10、＞ ＞ 2.7
【解析】
试题分析：由于在A位置排开水的质量大于在B位置排开水的质量，所以FA>FB；由于A位置比B位置所处的位置深，所以在A处的压强大于B处的压强pA> pB，乒乓球的质量为2．7g，当它漂浮在水面时，排开水的质量也是2．7g，所以排开水的体积为2．7cm1．
考点：浮力；液体的压强
11、在磁场中受到力的作用 电磁感应
【解析】
解答：①扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成．当线圈中通过随声音变化的电流时，据通电导线在磁场中受力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，又将电信号转化成声信号，于是扬声器就发出了声音；②闭合电路的部分导体在磁场中做切割磁感线运动，在电路中就会产生电流，该现象就称为电磁感应现象，发电机就是利用该原理制成的．
点睛：①扬声器是通电导体在磁场中受力原理．②发电机的工作原理：电磁感应现象．
12、地面 静止
【解析】
试题分析：如果物体相对于参照物的位置保持不变，则物体是静止的，如果物体相对于参照物位置不断变化，则物体是运动的，据此分析答题．
解：
空中加油机在空中给歼击机加油的过程中，相对于地面的位置不断变化，以地面作为参照物，它们都是运动的；
空中加油机在空中给歼击机加油的过程中，歼击机相对于加油机位置保持不变，以加油机为参照物，歼击机是静止的．
故答案为地面；静止．
【点评】本题考查了参照物的选择及根据参照物判断物体的运动状态，是一道基础题．
13、U型管压强计高度差压强液体内部压强大小与方向或深度
【解析】
观察图象可知该仪器的名称为：U型管压强计；
当有压力作用在U形管压强计的橡皮膜上时，两管中液面将不在同一水平线上并会出现一个高度差，而且橡皮膜所受的压强越大，压强计中液面的高度差就越大，因此它可以通过两管中液面的高度差来表示橡皮膜所受的压强大小；
观察实验中提供的材料和器材，可以控制金属盒所处深度不变，改变金属盒的方向，探究液体内部压强大小与方向的关系；
也可以控制金属盒的方向不变，改变金属盒所处深度不变，探究液体内部压强大小与深度的关系。
14、惯性 摩擦力
【解析】
惯性是物体保持运动状态不变的性质，所以汽车刹车后不会立即停止是由于汽车具有惯性；
力早改变物体运动状态的原因，所以车速会变小，是由于车受到地面摩擦力的作用；
三、作图题（共7分）
15、
【解析】
先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
16、
【解析】
电键S闭合后，小灯才能发光，说明电键S在干路中；向左移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变大，说明灯与变阻器并联，电流表与变阻器串联，并且变阻器的左下接线柱连入电路中，如下图所示：
17、见解析所示
【解析】
据图能看出，当指针指示的数值增大时，此时的指针应向左偏，故该通电螺线管应排斥小磁片，据同名磁极相互排斥可知，该螺线管的左端应该是N极，右端是S极；
根据安培定则可知，电流应从电磁铁的右端流入，左端流出，所以电源的右端为正极，左端为负极；如图所示：
四、实验题（本大题共5小题，共20分）
18、②①④③（①②④③） 游码没有放到标尺左端的零刻度线处 2.66 不变 偏小 mρ水/（m2- m1） 等于
【解析】
（一）（1）根据题意知道，测量鹅卵石的密度时，需要分别测量出鹅卵石的体积和质量，然后计算鹅卵石的密度，故实验的步骤是：②①④③或①②④③；
（2）托盘天平使用时，首先要调节横梁平衡，在调节横梁平衡前，要用镊子将游码移到标尺左端的零刻度线处，而在图甲中调节横梁平衡的过程中，游码仍在标尺的中间，没有移到标尺左端的零刻线处；
（3）由图乙知道，标尺的分度值为0.2g，砝码的质量为20g、5g，游砝所对的刻度值为1.6g，则鹅卵石的质量是：m=20g+5g+1.6g=26.6g，根据题意知道，向量筒中倒进V1=38cm3的水，由图丙知道，放入鹅卵石后的总体积为48cm3 ，故石子的体积是：V=25cm3 -38cm3 =10cm3 ，由 知道，鹅卵石的密度是：=2.66 g/cm3；
（4密度是物质的属性，与质量和体积无关，所以鹅卵石磨损后，它的密度将保持不变；
（5）量筒读数时，视线与液面底部相平，若如图丙视线俯视，则读数比实际偏大；由知道，m不变，V偏大，则所测得鹅卵石的密度将偏小。
（二）由②③④知道，与鹅卵石同体积的水的质量是：m′=m2- m1，由知道，此质量的水的体积是： ，即鹅卵石的体积是：，故鹅卵石密度的表达式： ；由于步骤③中取出鹅卵石时会带走一些水，但向烧杯中加水时，仍到标记处，所以没有影响体积的测量，故小明所测的鹅卵石密度等于真实鹅卵石密度。
19、小于 形状 排开水的体积
【解析】
（1）第一次：铁片下沉说明F浮1＜G，第二次：铁片漂浮说明F浮2＝G，所以F浮1＜F浮2；
（2）本探究实验把铁片弯成“碗状”，改变了形状，虽然都是水，但没有全浸入，两次排开液体的体积不同，所以得出结论是不正确的，即：他只关注了铁片形状的改变，没有控制排开水的体积对浮力大小的影响。
20、控制通过L1、L2电流相同 小灯泡电功率的大小 1.8 通过小灯泡的电流相同时，小灯泡两端电压越大，电功率越大 见解析所示
【解析】
(1) 把两只灯泡连成串联电路，流过它们的电流相同，目的是要控制通过L1、L2电流相同，当灯泡电功率越大，灯泡越亮，因此小灯泡的电功率的大小可通过灯泡亮度判断；
(2)使用3V量程，分度值是0.2V，L1两端电压为1.8V；两灯泡串联，流过它们的电流相同，由表中实验数据可知，电压越大，灯泡越亮，灯泡电功率越大；
（3）缺点：需要分别调节滑片位置并观察电流表示数才能控制通过两灯泡的电流相等或“控制电流相等需要分别通过调节滑片位置实现，电流是否相等需要观察电流表示数判断；
优点：通过分别调节滑片位置，改变通过灯泡的电流值，收集多组灯泡亮度和对应的电压值数据，使得到的结论更可靠．
21、 多 东北地区比海南地区温度低，防冻液的凝固点要低
【解析】
（1）用描点法画出防冻液的沸点t和含水量W的关系图象，如下图：
；
（2）由表中数据可以得出，防冻液的含水量越高，凝固点和沸点越低，东北地区比海南地区温度低，防冻液的含水量要多。
22、61.6 7.7 1.8 压力大小 压缩 机械能（或动能）转化为内能 同种电荷相互排斥
【解析】
（1）图中标尺的分度值为0.2g，物块的质量m=50g+10g+1.6g=61.6g，该物块的体积V=a3=（2cm）3=8cm3；它的密度ρ==7.7g/cm3；
（2）图乙中弹簧测力计的示数为1.8N，由二力平衡可知，当木块被匀速拉动时，这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N；实验中接触面的粗糙程度相同，压力不同，探究压力对滑动摩擦力大小的影响；
（3）由图可知，此时汽油机的两个气门都关闭，活塞由下向上运动，压缩内部的混合物，使其内能增大、温度升高，故该冲程是压缩冲程，即是把机械能转化为内能的过程；
（4）两个气球分别与毛皮摩擦后相互靠近，由图可知，两只气球相互远离，说明两只气球带上了同种电荷而相互排斥。
五、计算题（本大题共2小题，共13分）
23、 (1) 100Pa (2) 40N (3) 26kg
【解析】
(1)图乙台秤读数为m1=6kg，图丙台秤读数为m2=5kg，容器总质量变化了△m= m1-m2=6kg-5kg=1kg，则容器总重力变化了△G=△mg=1kg×10N/kg=10N，所以容器对台秤的压力变化了△F=△G=10N，则容器对台秤的压强变化了△p===100Pa。
(2) 把丙容器中的容器、水、滑轮、背漂看做一个整体，从背漂有一半体积浸入水中，到全部浸入，台秤示数从m2=5kg变为m3=3kg，减小了△m’=2kg，则容器对台秤的压力减小了△F’=△G’=△m’g=2kg×10N/kg=20N，则说明细线向上的拉力也增加了△F拉=20N。对浸在水中背漂做受力分析：背漂静止在水中，受到重力G、细线向下的拉力F拉、向上的浮力F浮三个力作用，且F浮=G+F拉，则背漂受到的拉力增大了多少，其受到的浮力就增大了多少。因定滑轮不能改变力的大小，所以细线对背漂向下的拉力大小等于细线向上的拉力，背漂从一半体积浸入水中到全部浸入，细线向上的拉力增加了△F拉=20N，则细线向下对背漂的拉力增加量也为△F拉=20N，则背漂受到的浮力也增大了△F浮=△F拉=20N。因背漂从一半体积浸入水中到全部浸入，所以V排增加了总体积的一半，根据F浮=ρ水gV排可知，则全部浸入时受到的浮力为F浮=2△F浮=2×20N=40N。
(3) 背漂的质量为m背漂=0.5kg，则背漂的重力为G背漂=为m背漂g=0.5kg×10N/kg=5N。设儿童的质量为m，则儿童的体积为V=。因头部露出水面的体积占总体积V的十分之一，则儿童排开水的体积为V排=V=•，则儿童受到的浮力为F浮人=ρ水gV排=ρ水g•。因背漂能够产生的浮力为F浮背漂=40N，所以F浮人+F浮背漂=G人+G背漂，则F浮人+F浮背漂=mg+G背漂，将F浮人带入得：ρ水g•+F浮背漂=mg+G背漂，则儿童的质量为m= ==26kg。
24、（1）10V；（2）1A。
【解析】
（1）闭合开关S后，两电阻并联，电流表测R1的电流，由欧姆定律和并联电路电压的规律可得，电源电压：
U＝U1＝I1R1＝2A×5Ω＝10V；
（2）由欧姆定律可得，通过R2的电流：
。
六、综合能力题（本大题共3小题，共18分）
25、（1）5A；（2）1056Ω；（3）147s
【解析】试题分析：（1）根据P=U2/R可知当U一定时，R最小，P最大，因此当S闭合时，R1短路，电路中电阻最小，此时功率最大，饮水机处于加热状态；由P=UI可得：I热=P热/U=1100W/220V=5A；
（2）因为当加热时只有R2工作，故R2=U/I热=220V/5A=44Ω；由P=U2/R可得，当饮水机处于保温状态时，R总=U2/P保温=220V2/4W=1100Ω因为串联，故R1=R总﹣R2=1100Ω﹣44Ω=1056Ω；
（3）水吸收的热量为：Q=cm△t=4.2×103J/（kg•℃）×0.5kg×（97℃﹣20℃）=1.617×105J；因为电能全部转化为水的内能，故W=Q=1.617×105J，由P=W/t可得：t=W/P热=1.617×105J/1100W=147s
考点：电功与热量的综合计算
26、丙 甲 绿 70% 80℃．当水温低于80℃时，温控开关自动闭合对水加热，高于80℃时，温控开关自动断开，停止对水加热．故水温只能升高到80℃．
【解析】
（1）A接的是零线，B接的是火线，C是接地线．所以A接丙脚，C接甲脚；（2）煮饭时S2闭合电路中R2、L2工作，L2是煮饭指示灯，故L1应该是保温灯，所以是绿色的；（3）水吸收的热量为：Q=cm△t=cρV△t=4200J/kg℃×103kg/m3×10-3m3×（100℃-12℃）=3.696×105J；消耗的电能为：W=Pt=880W×10×60s=5.28×105J，电热转换效率η＝Q/W＝3.696×105J/5.28×105J＝70%；（4）当水温低于80℃时，温控开关自动闭合对水加热，高于80℃时，温控开关自动断开，停止对水加热．故水温只能升高到80℃．
27、地线 44Ω；9.0×104J 1840s
【解析】
（1）消毒柜属于金属外壳用电器，使用三角插头，要插入三孔插座，是为了将金属外壳与地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生；
（2）因电路中的总功率等于各用电器功率之和，所以，石英加热管R的功率：PR=P总-P发生器=1250W-150W=1100W，石英加热管R的阻值R==44Ω；
臭氧发生器工作10min所消耗的电能W1=P发生器t1=150W×10×60s=9.0×104J；
（3）不锈钢餐具吸收的热量：Q吸=cm（t′-t0）=0.46×103J/（kg•℃）×100kg×（70℃-26℃）=2.024×106J，不计热量损失，则加热管消耗的电能：W=Q吸=2.024×106J，则正常工作需要的加热时间：t=。
含水量W/%
50
40
30
20
10
5
防冻液沸点t/℃
106
107
110
120
142
160
防冻液凝固点t/℃
﹣35
﹣30
﹣25
﹣20
﹣15
﹣10
宇航牌电饭煲
型号：YH−X50−3 额定电压：220V
额定功率：880W 额定容量：5L
