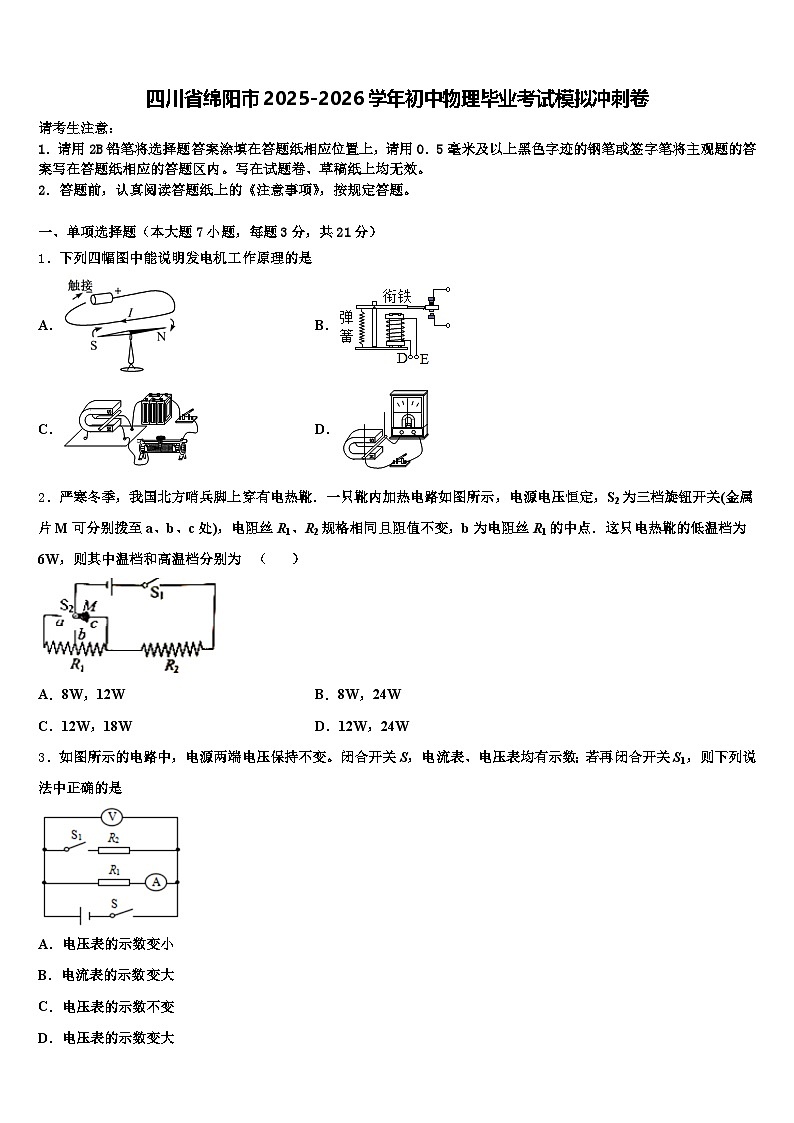

四川省绵阳市2025-2026学年初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份四川省绵阳市2025-2026学年初中物理毕业考试模拟冲刺卷（含答案解析），共19页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列四幅图中能说明发电机工作原理的是
A．B．
C．D．
2．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为 （ ）
A．8W，12WB．8W，24W
C．12W，18WD．12W，24W
3．如图所示的电路中，电源两端电压保持不变。闭合开关S，电流表、电压表均有示数；若再闭合开关S1，则下列说法中正确的是
A．电压表的示数变小
B．电流表的示数变大
C．电压表的示数不变
D．电压表的示数变大

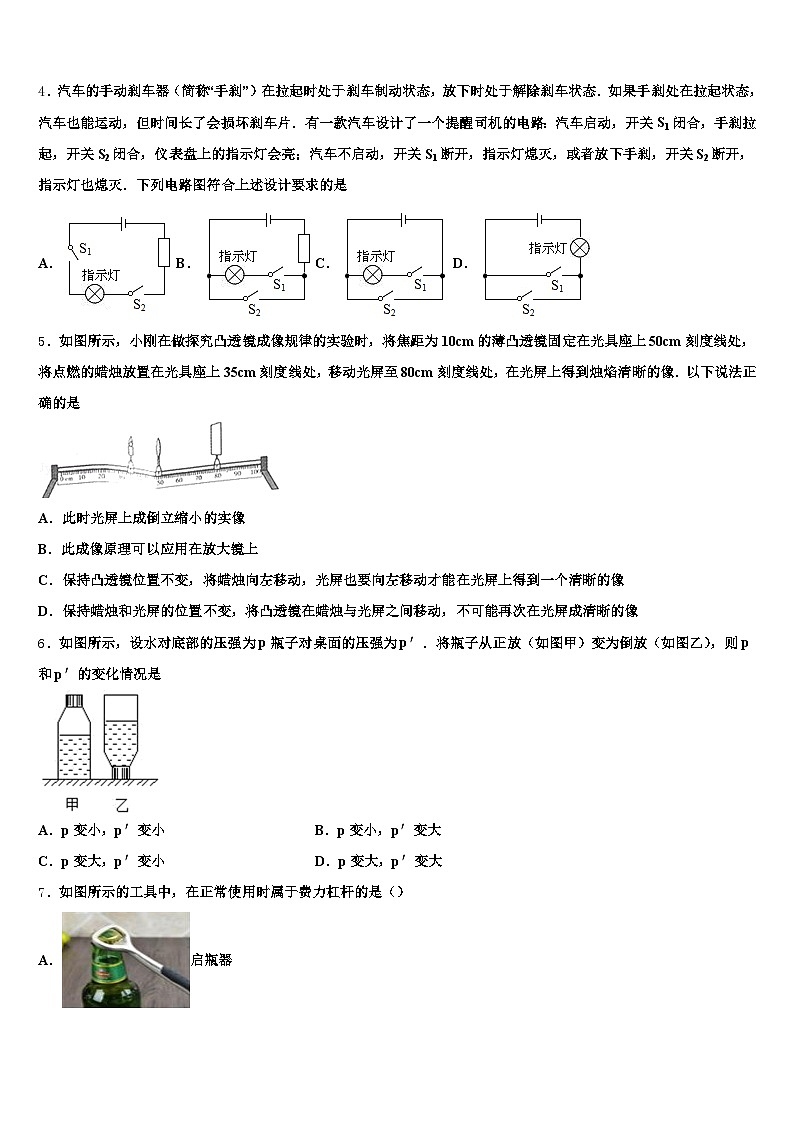

4．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态．如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭．下列电路图符合上述设计要求的是
A．B．C．D．
5．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像．以下说法正确的是
A．此时光屏上成倒立缩小的实像
B．此成像原理可以应用在放大镜上
C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像
D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，不可能再次在光屏成清晰的像
6．如图所示，设水对底部的压强为p瓶子对桌面的压强为p′．将瓶子从正放（如图甲）变为倒放（如图乙），则p和p′的变化情况是
A．p变小，p′变小B．p变小，p′变大
C．p变大，p′变小D．p变大，p′变大

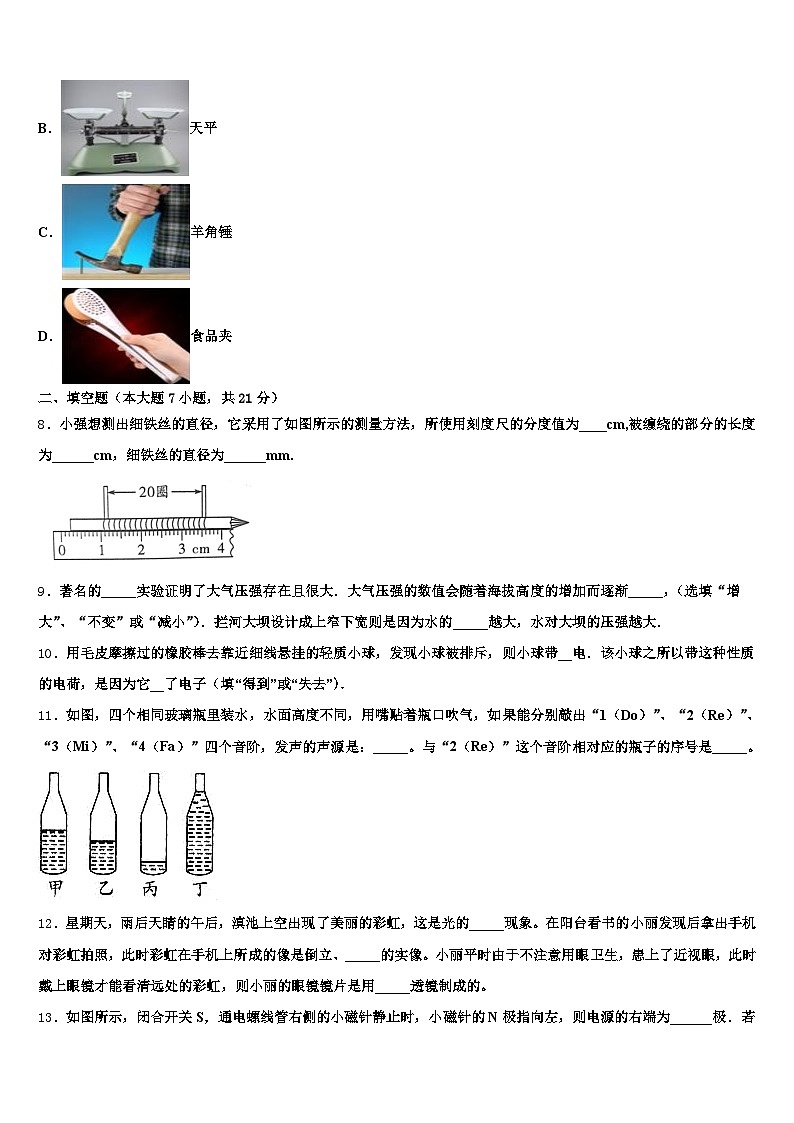

7．如图所示的工具中，在正常使用时属于费力杠杆的是（）
A．启瓶器
B．天平
C．羊角锤
D．食品夹
二、填空题（本大题7小题，共21分）
8．小强想测出细铁丝的直径，它采用了如图所示的测量方法，所使用刻度尺的分度值为____cm,被缠绕的部分的长度为______cm，细铁丝的直径为______mm.
9．著名的_____实验证明了大气压强存在且很大．大气压强的数值会随着海拔高度的增加而逐渐_____，（选填“增大”、“不变”或“减小”）．拦河大坝设计成上窄下宽则是因为水的_____越大，水对大坝的压强越大．
10．用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带__电．该小球之所以带这种性质的电荷，是因为它__了电子（填“得到”或“失去”）．
11．如图，四个相同玻璃瓶里装水，水面高度不同，用嘴贴着瓶口吹气，如果能分别敲出“1（D）”、“2（Re）”、“3（Mi）”、“4（Fa）”四个音阶，发声的声源是：_____。与“2（Re）”这个音阶相对应的瓶子的序号是_____。
12．星期天，雨后天睛的午后，滇池上空出现了美丽的彩虹，这是光的_____现象。在阳台看书的小丽发现后拿出手机对彩虹拍照，此时彩虹在手机上所成的像是倒立、_____的实像。小丽平时由于不注意用眼卫生，患上了近视眼，此时戴上眼镜才能看清远处的彩虹，则小丽的眼镜镜片是用_____透镜制成的。
13．如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为______极．若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向______（选填“a”或“b”）端移动．
14．为了丰富市民业余文化生活，我市开展了露天电影走进社区活动．准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机______（选填“远离”或“靠近”）屏幕，同时要______（选填“增大”或“减小”）镜头与胶片间的距离．
三、作图题（共7分）
15．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）
16．踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画出在操场上向左滚动的足球受力的示意图．
17．利用如图所示的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。
四、实验题（本大题共5小题，共20分）
18．在学习“运动和力的关系”时，我们曾追随着物理学家的足迹，设计过这样的“斜面”实验：
（1）如图所示，让小车从斜面滑下后，沿水平面运动时竖直方向上受到的_____力和_____力相平衡；
（2）实验过程中，每次都让小车从同一斜面的_____位置（选填“相同”或“不相同”）由静止滑下，是为了使小车在滑到底端时具有相同的速度；
（3）减小水平面的粗糙程度，发现小车滑行的距离_____（选填“变大”、“不变”或“变小”）
（4）进一步推理可知，若水平面绝对光滑，则小车会在水平面上做_____运动。
19．如图甲所示，小明在两只相同的烧杯里装入初温和质量均相同的水和食用油，用规格相同的电加热器给它们加热，比较它们吸热的情况．
（1）在此实验中，由于水和食用油吸收热量的多少不便用仪器测量，可通过测量_____来反应吸收热量的多少．除了图甲中所示的器材外，还需要增加的器材是_____．
（2）经过思考，小明想到了比较不同物质吸热本领的两种方法：
①质量相同的不同物质，升高相同的温度，吸收热量多的，吸热能力_____；
②质量相同的不同物质，吸收相同的热量，温度变化小的，吸热能力_____．（以上两空均选填“强或弱”）在物理学中，用_____表示不同物质的这种性质的差别．
（3）由图乙可知，食用油的比热容与水的比热容相比较，_____的比热容大．
20．生活中我们发现：电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热。为了探究“电流通过导体时产生热量的多少跟什么因素有关”，老师设计了如图甲、乙两组实验装置：将a、b、c、d四段电阻丝分别密封在完全相同的盒内，盒内封闭一定量的空气，并与装有相同液体的U型管相连通。将电阻丝e与图乙中电阻丝d并联置于盒外，五段电阻丝中b为其余均为。
乙装置可探究电流产生的热量与____的关系；乙装置中盒外连接的电阻丝e的作用是____；其中____装置能够解释“电炉丝热得发红，而导线却几乎不发热”。
21．我国的高铁技术已经达到世界先进水平，行驶中的列车相当平稳，以至于坐在车厢中的乘客如果不看窗外，都感受不到列车在高速行驶，相对于乘客而言，车厢是____的，当列车在水平铁路上匀速行驶，列车受到的阻力______（选填“大于”、“等于”或“小于”）列车的牵 引力。
22．小明同学在做“探究凸透镜成像规律”的实验中，先用焦距20cm的凸透镜进行实验。
（1）如图在光屏得到的是清晰_____的实像。（选填“放大”“缩小”或“等大”）
（2）他改用10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应向_____移动（选填“左”或“右”）
（3）改用10cm的凸透镜乙继续进行实验时，光屏所成清晰的像偏下，要是光屏所成的像移动到光屏中央处位置，应使凸透镜向_____移动（选填“上”或“下”）。
（4）光屏上得到发光体清晰的像时，小明不小心用手指尖触摸到凸透镜，此时光屏上_____
A．会有指尖的像 B．会出现指尖的影子 C．发光体的像暗了一些
五、计算题（本大题共2小题，共13分）
23．用如图甲所示的滑轮组提升物体M，已知被提升的物体M重为760N，卷扬机加在绳子自由端的拉力F将物体M以0.5m/s的速度匀速提升到10m的高度．拉力做的功W随时间t的变化图象如图乙所示，不计钢丝绳的重、摩擦力大小．求：
滑轮组提升重物所做的有用功是多少？滑轮组提升重物的机械效率是多少？动滑轮的重力是多少？
24．如图所示，小强利用滑轮组在4s内将重100N的货物匀速提升2m，所用拉力F=60N．不计绳重及滑轮与轴之间的摩擦．求
动滑轮所受的重力G；小强做功的功率P；滑轮组的机械效率η．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题
主动式空气净化器
图甲为某型号空气净化器，在不同档位工作时的参数如下表所示．洁净空气量是指1h净化空气的体积；能效比是空气净化器洁净空气量与输入功率之比，净化效率等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比．
（1）颗粒物接近带有负电荷的金属网时受到强烈的吸引力，这主要是因为____．
（2）该净化器接在家庭电路中，在5档正常工作时的电流为____A，如果室内面积为50m2，房间的高度为2.5m，请你计算该空气净化器工作档位为4档时，理论上1h可以净化房间内空气____次．
（3）单独使用该净化器20min，规格为2400imp/（kW•h）的电能表指示灯闪烁36次，则该空气净化器在____档位工作，此时该空气净化器的能效比为____m3/（h•W）．
（4）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，定值电阻，电源电压恒为28V；如图丙所示为气敏电阻阻值随空气中有害气体浓度β的变化曲线．现用此电路检测该型号净化器的净化效率：净化器启动前，检测电路中电流表的示数为0.7A，此时空气中有害气体浓度是____μg/m3，净化器正常使用30min后，检测电路的电流变为0.1A，则该空气净化器的实际净化效率为____%．
26．阅读材料，回答问题。
手术时，需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图所示，使用时，将血管（圆柱形）放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。
某实验小组用电磁血流计研究血管中血流速度与n的关系。n为病人心脏血管横截面积与正常人心脏血管横截面积的比值，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表。
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越快，受到的阻力越大，心脏的负担就越重。
某次测量时，仪表显示电流为2mA，电路中的电阻为100Ω，ab间电压为________V，电磁血流计的原理与_________（选填“电磁铁”、“电动机”、“发电机”）的原理相似，利用电磁流量计_________（选填“可以”或“不可以”）测量某食用油管道中油的流量。心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化。若当n=1时，心脏推动血液流动的功率P=P0，则当n = 0. 25时，心脏推动血液流动的功率P=____________。
27．在2018年“无人机系统与电视传媒应用峰会”上，中国航空工业发展研究中心副总工程师吴强发表了以“新闻报道中无人机的使用和趋势”的演讲，从应用和技术两个角度详细阐述了无人机的使用情况和发展趋势。
无人驾驶飞机简称“无人机”，是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机。地面或母机遥控站人员通过雷达等设备对其进行跟踪、定位、遥控、遥测和数字传输。可在无线电遥控下像普通飞机一样起飞或用助推火箭发射升空，也可由母机带到空中投放飞行。回收时，可用与普通飞机着陆过程一样的方式自动着陆，也可通过遥控用降落伞或拦网回收。
与载人飞机相比，无人机具有体积小、造价低、使用方便、对作战环境要求低、战场生存能力较强等优点，备受世界各国军队的青睐。它将与孕育中的武库舰、无人驾驶坦克、机器人士兵、计算机病毒武器、天基武器、激光武器等一道，成为陆战、海战、空战、天战舞台上的重要角色，对未来的军事斗争造成较为深远的影响。
有专家预言：“未来的空战，将是具有隐身特性的无人驾驶飞行器与防空武器之间的作战。”但是，由于无人驾驶飞机还是军事研究领域的新生事物，实战经验少，各项技术不够完善，使其作战应用还只局限于高空电子照相侦察等有限技术，并未完全发挥出应有的巨大战场影响力和战斗力。根据实战的检验和未来作战的需要，无人驾驶飞机将在更多方面得到更快的发展。无人机螺旋桨一旋转，便能上升，其工作原理是： _______；使它上升的力的施力物体是___。无人机照相时，拍到大海的局部调整为拍全景，应_______（选填“增大”或“减小”）物距。根据文中的介绍，请提出一个与物理知识相关的问题，并作出正确的回答。
提问： ______？回答：__________。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、A图是奥斯特实验，说明通电导线周围存在磁场，说明的是电流的磁效应；故A错误；
B、B图是电磁继电器，有电流通过产生磁性，吸下衔铁，接通工作电路，是用低电压，弱电流的控制电路，来控制高电压，强电流的工作电路，不能说明发电机的工作原理，故B错误．
C、C图中有电源，有磁体，闭合电路，通电导体在磁场中受力转动，是电动机的工作原理．故C错误．
D、D图中没有电源，有磁体，闭合导体在磁场中做切割磁感线运动，产生感应电流，说明是发电机的原理图；
2、A
【解析】
两电阻丝规格相同，设R1=R2=R；
由P=可知，在U一定时，R越小，电功率越大，R越大，电功率越小；
由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，
当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，
当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；
P低温==6W，
则
=12W，
电热靴的高温挡：
P高温档==12W，
电热靴的中温挡：
P中温挡==×=×12W=8W，
故A正确；
故选A。
3、C
【解析】
由电路图可知，闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流，电压表测电源两端的电压；
再闭合开关S1后，R1与R2并联，电压表仍测电源两端的电压，电流表测R1支路的电流，根据电源的电压可知电压表的示数变化，根据并联电路中各支路独立工作、互不影响可知通过R1的电流变化。
【详解】
由电路图可知，闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流，电压表测电源两端的电压；因电源的电压不变，所以电压表的示数不变，故AD错误，C正确；
若再闭合开关S1后，R1与R2并联，电压表仍测电源两端的电压，电流表仍测R1支路的电流，示数不变，故B错误。
故选：C。
4、A
【解析】
由题意可知，当开关S1与S2同时闭合时，指示灯亮，当开关S1与S2中有一个断开时，
指示灯熄灭，由此可见，两开关是串联关系，由电路图知，A图中，两开关与灯泡串联，符合要求，故A符合题意；图B、C、D电路中开关是并联关系，不符合题意．
5、C
【解析】
（1）光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．
（2）凸透镜成实像时，物距减小，像距增大，像变大．
（3）物体处于一倍焦距和二倍焦距之间，成倒立、放大的实像；
（4）根据光的可逆性，可以成像．
【详解】
AB、由图可知物距小于像距，根据凸透镜的成像特点可知，光屏上成倒立、放大的实像，投影仪就是利用该原理制成的，故AB错误；
C、保持凸透镜不动，凸透镜成实像时，物距增大，像距减小，像变小，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像，故C正确；
D、蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，可能再次在光屏成清晰的像，故D错误．
故选C．
知道凸透镜成各种像的规律，知道物近像远像变大，物远像近像变小的规律．
6、D
【解析】
由图知道，瓶内水不满，瓶子的形状是上细下粗，所以倒过来会使水的深度变大，由公式P=ρgh知道，液体对瓶塞的压强变大；瓶对桌面的压力等于瓶和里面水的总重力，所以无论瓶口朝上还是朝下，它们的重力不变，故对桌面的压力也不变，但倒过来后受力面积变小，即对桌面的压强变大，所以将瓶子从正放变为倒放，则p变大，p′变大，故选D．
7、D
【解析】
A．启瓶器在使用时，动力臂大于阻力臂，属于省力杠杆；故A不符合题意；
B．天平在使用过程中，动力臂等于阻力臂，属于等臂杠杆，既不省力，也不费力；故B不符合题意；
C．羊角锤在使用时，动力臂大于阻力臂，属于省力杠杆；故C不符合题意；
D．食品夹在使用时，动力臂小于阻力臂，属于费力杠杆；故D符合题意．
二、填空题（本大题7小题，共21分）
8、0.1 2.60 1.3
【解析】
由图示刻度尺可知，刻度尺分度值是1mm（即0.1cm），线圈长度L=3.60cm−1.10cm=2.50cm，n=20，故d==≈0.13cm≈1.3mm。
9、马德堡半球 减小 深度
【解析】
马德堡半球实验有力地证明了大气压强的存在；大气压与高度的变化规律是：大气压随海拔高度的增加而减小；
由于液体内部压强随着深度的增大而增大，所以拦河大坝设计成上窄下宽则是因为水的越往深处的压强越大的缘故．
10、负 得到
【解析】
[1]用毛皮摩擦过的橡胶棒带负电，去靠近细线悬挂的轻质小球，发现小球被排斥，由于同种电荷相互排斥，则小球带负电；
[2]小球是因为得到了电子而带负电．
11、空气柱 乙
【解析】
用嘴贴着瓶口吹气，声音是由不同长度的空气柱振动产生的，所以发声的声源是空气柱；
空气柱越短，其振动越快，发出声音的音调越高；
由图知，空气柱由长到短的排列是：丙、乙、甲、丁，所以发出声音的音调由低到高的排列顺序是丙、乙、甲、丁，则与“2（Re）”这个音阶相对应的瓶子的序号是乙。
12、色散 缩小 凹
【解析】
雨过天晴，天空出现了美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散；拿出手机对彩虹拍照，物体在凸透镜二倍焦距以外，成倒立、缩小的实像；不注意用眼卫生，患上近视是因为晶状体变厚，对光线的会聚能力增强，形成了近视眼，近视眼成的像在视网膜的前方，要矫正近视眼需要使光线发散一些，由于凹透镜对光线有发散作用，故用凹透镜来矫正。
13、正 b
【解析】
小磁针静止时， N极指向左，根据异名磁极相互吸引，则通电螺线管的右端为S极，左端为N极；根据安培定则：用右手握住螺线管，四指弯曲指向螺线管中电流的方向，拇指所指的一端为螺线管的N极．则电源的右端为正极；通电螺线管的磁性强弱与电流大小有关，若要使通电螺线管的磁性增强，则应增大电流，根据欧姆定律，应减小滑动变阻器电阻．滑动变阻器的滑片P应向b端移动．
14、靠近 增大
【解析】
放映机是根据物距处于f和2f之间时，成倒立、放大的实像的原理制成的．画面超出了整个屏幕，说明画面大了，应增大物距，减小像距，所以将放映机靠近屏幕，同时要增大镜头与胶片间的距离．
故答案为靠近；增大．
【点睛】此题主要考查了凸透镜成像规律的应用，一定熟练掌握成像规律的内容，还考查了成像规律的变化，要搞清像距和物距的关系．
三、作图题（共7分）
15、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：
16、
【解析】
因为足球在操场上慢慢滚动后停下来，所以足球受到与运动方向相反的摩擦力；同时足球受竖直向下的重力，过球心作竖直向下的重力G和水平向右的摩擦力f．此外，足球还受到地面对它竖直向上的支持力F，作用点可以画在足球的球心上，如图所示：
点睛：先对物体进行受力分析，然后确定物体的重心，再用示意图表示物体所受力的作用点和方向．
17、
【解析】
分析：要解决此题，需要掌握滑轮组的省力特点：滑轮组由几段绳子承担物重，提起绳子的力就是物重的几分之一．
首先根据拉力和物重确定绳子的段数，后确定绳子的绕法．
解答：解：此滑轮组承担物重的绳子的段数为：
同时用力方向向下．
故答案为：
四、实验题（本大题共5小题，共20分）
18、重 支持 相同 变大 匀速直线
【解析】
（1）小车在水平面上运动时受到竖直向下的重力和竖直向上的支持力，它们是一对平衡力；
（2）该实验中，每次都让小车从同一斜面的同一位置由静止开始滑下，是为了使小车滑到斜面底端时具有相同的速度；
（3）小车在不同的水平面滑行时，在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越小，速度减小的越慢，运动距离越远，所以当减小水平面的粗糙程度时，小车滑行的距离变大；
（4）根据这个实验推理：若水平物体表面绝对光滑（即运动小车不受任何阻力作用），那么小车将一直保持匀速直线运动状态。
19、加热时间的长短 秒表 强 强 比热容 水
【解析】
（1）由于水和食用油吸收热量的多少不便用仪器测量，可根据加热时间的长短来反应吸收热量的多少；根据表中物理量可知，除了图甲中所示的器材外，还需要测量时间的工具：秒表，
（2）依据c=可知：判断两种物质吸热本领的大小，有两种方法：①可判断两种物质在升高相同温度的情况下，所用时间的多少，用时较多的，说明吸收的热量多，则吸热能力强；②可判断两种物质在吸收相同热量的情况下，升高温度的多少，温度升高较小的，则吸热能力强．在物理学中，用比热容表示不同物质的这种性质的差别．
（3）水与食用油的质量相等，设为m，由图可知，水在12min内吸收的热量：Q水吸=c水mt水，食用油在6min内吸收的热量Q油吸=c油mt油，由图可知：t水=t油，由于用规格相同的电加热器给它们加热，则Q水吸=2Q油吸，所以水的比热容大．
20、电流 使电阻中的电流不相等 甲
【解析】
（1）乙装置中，右边两个5Ω的电阻并联后再与左边5Ω的电阻串联，由于干路电流大于各支路的电流，所以电阻c中的电流较大，c、d两电阻丝的阻值和通电时间相同，而通过两电阻丝的电流不同，可探究电流产生的热量与通过导体电流的关系；
（2）乙装置中盒外连接的电阻丝e与电阻丝d并联，并联分流，使得电阻中的电流不相等；
（3）电炉丝和导线串联在电路中，通过的电流相等，与甲实验的原理相同，所以可以用甲实验装置解释“电炉丝热的发红而导线却不怎么热”。
21、静止 等于
【解析】
坐在行驶的高铁中的人，以乘客为参照物，车厢与人之间的位置没有发生变化，所以车厢是静止的；列车在水平铁路上匀速行驶，受平衡力的作用，故阻力等于牵引力。
22、缩小 左 上 C
【解析】
（1）先用焦距20cm的凸透镜进行实验，由图可知，u＞2f，成倒立缩小的实像；
（2）由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f；当改用焦距为10cm的透镜乙继续实验，不改变发光体和凸透镜的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜移动，即向左移动；
（3）根据光线过光心不改变方向，像成在光屏的下方，要使像成在光屏的中央位置，可以让蜡烛向下移动，或凸透镜向上移动，或光屏向下移动；
（4）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时的像比手指指尖触摸前的像要暗一些，故C正确。
五、计算题（本大题共2小题，共13分）
23、（1）7600J （2）95% （3）40N
【解析】
（1）有用功：
W有=Gh=760N×10m=7600J
（2）货物运动的时间：
根据图乙可知，此时拉力做的总功是8000J
所以其机械效率是：
（3）额外功：
，
∴动滑轮的重：
24、（1）20N （2）60W （3）83%
【解析】
(1)由图可知n=2，
不计绳重及滑轮与轴之间的摩擦,由F=(G+G动)可得动滑轮的重力：
G动=2F−G=2×60N−100N=20N；
(2)绳端移动的距离：s=nh=2×2m=4m，
所做的总功：W总=Fs=60N×4m=240J；
小强做功的功率：P===60W；
(3)滑轮组有用功：W有用=Gh=100N×2m=200J；
滑轮组的机械效率：η=×100%=×100%≈83.3%.
六、综合能力题（本大题共3小题，共18分）
25、带电体具有吸引轻小物体的性质
【解析】
(1)[1]颗粒物接近带有负电荷的光洁金属网时受到强烈的吸引力，这是因为带电体具有吸引轻小物体的性质；
(2)[2]由表格数据可知，净化器接在家庭电路中，在2挡时的功率，由得，在2挡正常工作时的电流：
[3]该空气净化器工作档位为4档时，净化空气量为500m3/h，即每小时净化空气500m3，该房间内空气的体积：
则理论上1h可以净化房间内空气的次数：
即理论上1h可以净化房间内空气的次数是4次；
(3)[4]电能表指示灯闪烁36次，净化器消耗的电能：
工作时间：
则净化器消耗的电功率：
查表可知，功率为45W时，该空气净化器在2档位工作．
[5]由净化器能效比的定义可得，此时该空气净化器的能效比：
(4)[6]由电路图可知，、R串联，检测电路中电流表的示数为：
由得，电路的总电阻：
根据串联电路电阻特点可知，气敏电阻的阻值：
由图丙可知，气敏电阻阻值为30Ω时，此时空气中有害气体浓度是：
[7]当检测电路的电流变为：
此时电路总电阻：
根据串联电路电阻特点可知，气敏电阻的阻值：
由图丙可知，气敏电阻阻值为270Ω时，此时空气中有害气体浓度是：
由题意知，净化效率等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比；则该空气净化器的实际净化效率：
26、0.2V 发电机 不可以 16P0
【解析】
(1)根据I=可得：
电压U=IR=2×10−3A×100Ω=0.2V；
血液流动就会有微弱电流流过仪表显示出血流速度，其原理是电磁感应，故原理与发电机原理相似。
由于电磁流量计是将血液当作导体来进行测量的，而食用油是绝缘体，因此利用电磁流量计不可以测量某食用油管道中油的流量；
(2)由f=kv和P=Fv可知,心脏推动血液流动的功率P=kv2，故P与速度的平方成正比，而n与v成反比，因此P与n的平方成反比；
故n=1时,心脏推动血液流动的功率P=P0,则当n=0.25时,心脏推动血液流动的功率P=P0==42P0=16P0.
27、无人机螺旋桨在旋转的同时受到空气给它的反作用力 空气 增大 无人机在加速升空的过程中，机械能如何变化 无人机在加速升空过程中质量不变，速度增大，高度增加，机械能增大
【解析】
（1）无人机螺旋桨一旋转，便能上升，是因为物体间力的作用是相互的，无人机螺旋桨在旋转的同时受到空气给它的反作用力；因此，使它上升的力的施力物体是空气。
（2）无人机照相时，拍到大海的局部调整为拍全景，说明像变小了，由凸透镜成像规律可知，应增大物距，这样像距变小，像变小，才能拍到全景。
（3）文中涉及的物理知识相关的问题有：无人机在加速升空的过程中，机械能如何变化？答：无人机在加速升空过程中质量不变，速度增大，高度增加，机械能增大。
再如：无线电遥控设备是通过什么来传递信息的？答：无线电遥控设备是通过电磁波来传递信息的。
工作档位
待机
1档
2档
3档
4档
5档
6档
功率（W）
0.9
23
45
75
103
121
148
净化空气量（m3/h）
-
120
240
360
500
610
760
噪音（dB）/声强级
-
23
32
39
47
49
55
n
1.00
0.90
0.80
0.75
0.60
v/ms–1
0.180
0.200
0.225
0.240
0.300
