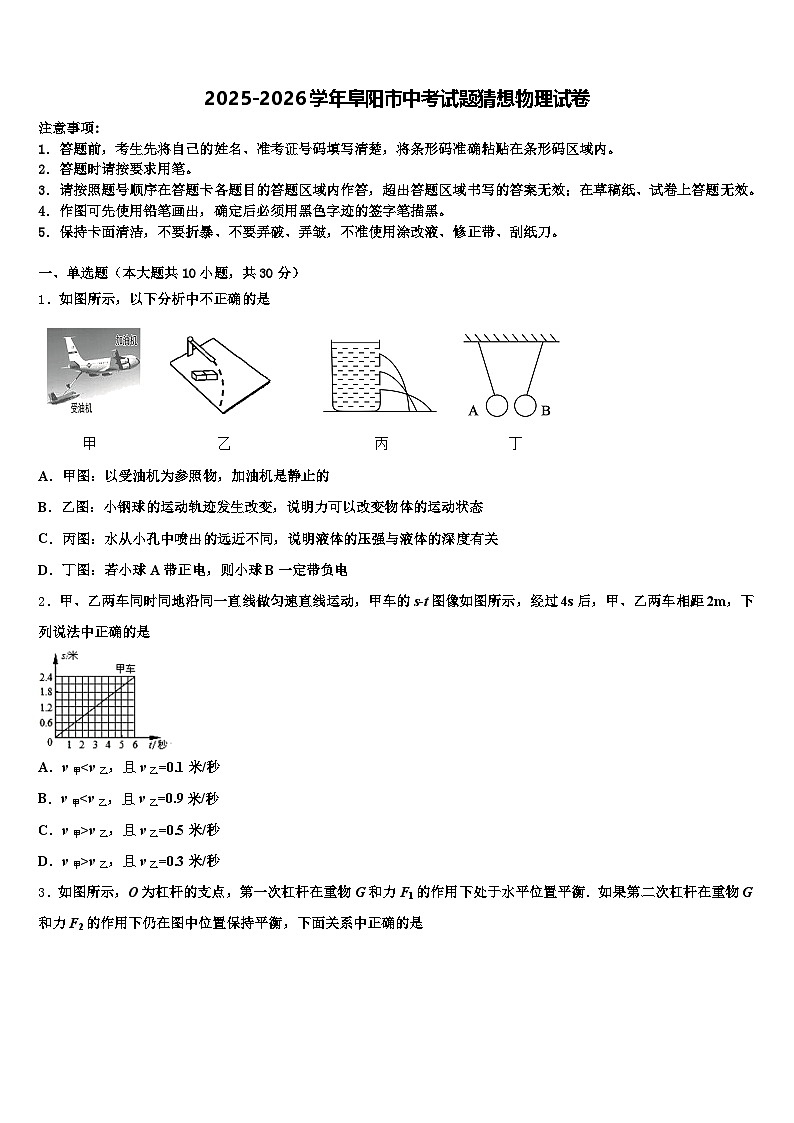

2025-2026学年阜阳市中考试题猜想物理试卷（含答案解析）

这是一份2025-2026学年阜阳市中考试题猜想物理试卷（含答案解析），共16页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图所示，以下分析中不正确的是
A．甲图：以受油机为参照物，加油机是静止的
B．乙图：小钢球的运动轨迹发生改变，说明力可以改变物体的运动状态
C．丙图：水从小孔中喷出的远近不同，说明液体的压强与液体的深度有关
D．丁图：若小球A带正电，则小球B一定带负电
2．甲、乙两车同时同地沿同一直线做匀速直线运动，甲车的s-t图像如图所示，经过4s后，甲、乙两车相距2m，下列说法中正确的是
A．v甲v乙，且v乙=0.3米/秒

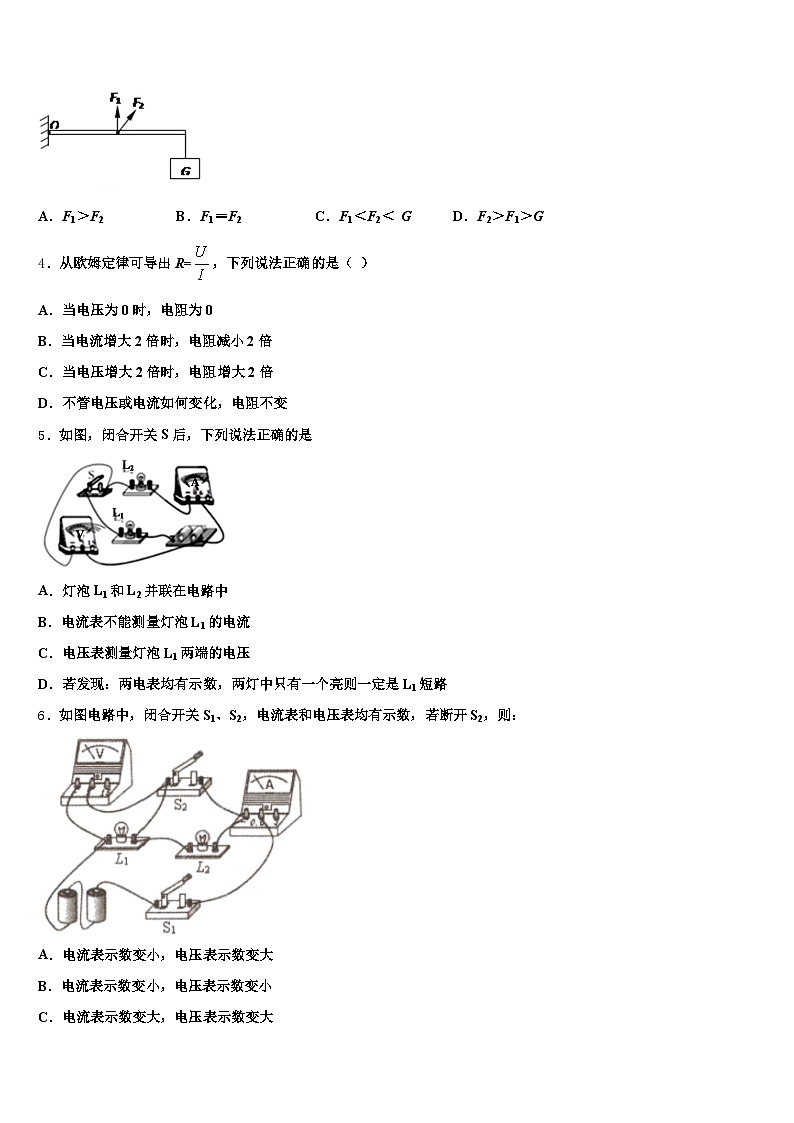

3．如图所示，O为杠杆的支点，第一次杠杆在重物G和力F1的作用下处于水平位置平衡．如果第二次杠杆在重物G和力F2的作用下仍在图中位置保持平衡，下面关系中正确的是
A．F1＞F2 B．F1＝F2 C．F1＜F2＜ G D．F2＞F1＞G
4．从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
5．如图，闭合开关S后，下列说法正确的是
A．灯泡L1和L2并联在电路中
B．电流表不能测量灯泡L1的电流
C．电压表测量灯泡L1两端的电压
D．若发现：两电表均有示数，两灯中只有一个亮则一定是L1短路
6．如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则：
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变大
D．电流表示数变大，电压表示数变小

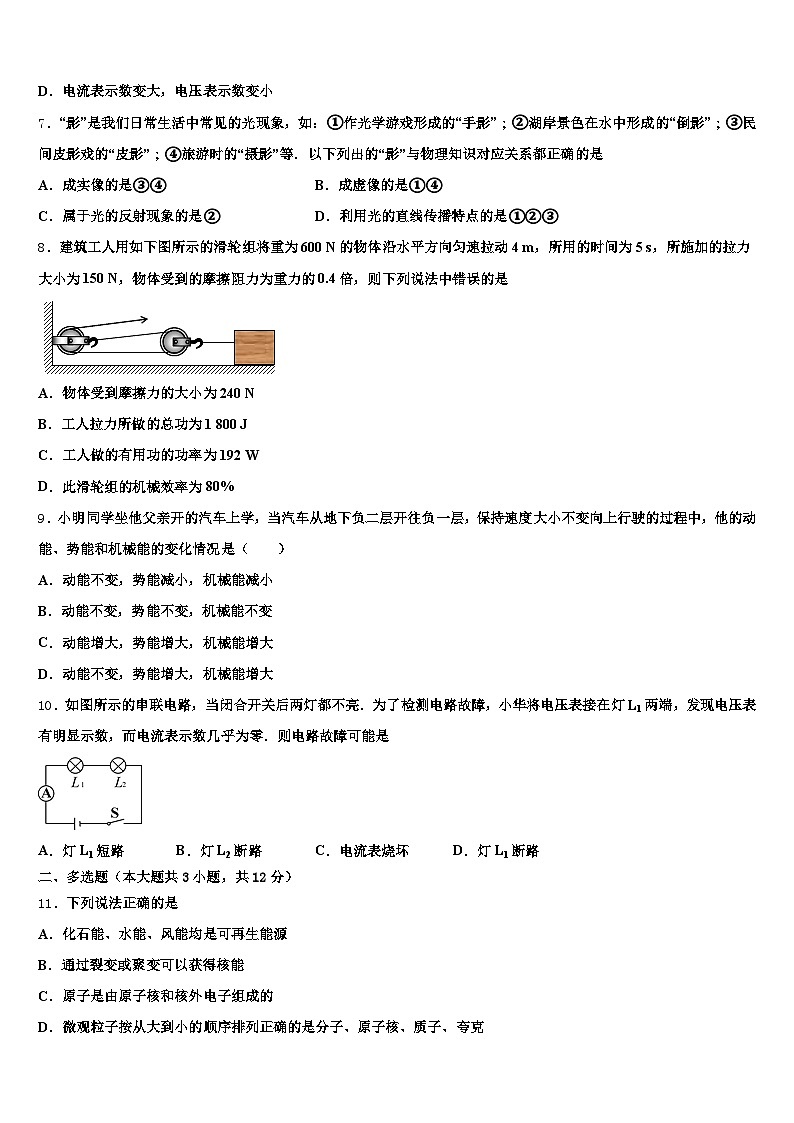

7．“影”是我们日常生活中常见的光现象，如：①作光学游戏形成的“手影”；②湖岸景色在水中形成的“倒影”；③民间皮影戏的“皮影”；④旅游时的“摄影”等．以下列出的“影”与物理知识对应关系都正确的是
A．成实像的是③④ B．成虚像的是①④
C．属于光的反射现象的是② D．利用光的直线传播特点的是①②③
8．建筑工人用如下图所示的滑轮组将重为600 N的物体沿水平方向匀速拉动4 m，所用的时间为5 s，所施加的拉力大小为150 N，物体受到的摩擦阻力为重力的0.4倍，则下列说法中错误的是
A．物体受到摩擦力的大小为240 N
B．工人拉力所做的总功为1 800 J
C．工人做的有用功的功率为192 W
D．此滑轮组的机械效率为80%
9．小明同学坐他父亲开的汽车上学，当汽车从地下负二层开往负一层，保持速度大小不变向上行驶的过程中，他的动能、势能和机械能的变化情况是（ ）
A．动能不变，势能减小，机械能减小
B．动能不变，势能不变，机械能不变
C．动能增大，势能增大，机械能增大
D．动能不变，势能增大，机械能增大
10．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路
二、多选题（本大题共3小题，共12分）
11．下列说法正确的是
A．化石能、水能、风能均是可再生能源
B．通过裂变或聚变可以获得核能
C．原子是由原子核和核外电子组成的
D．微观粒子按从大到小的顺序排列正确的是分子、原子核、质子、夸克
12．下列说法正确的是
A．弯折铁丝说明力可以改变物体形状
B．桌面受到的压力越大，产生的压强越大
C．汽车刹车时不能立刻停下来是因为汽车具有惯性
D．一对相互作用力肯定不是一对平衡力
13．小汽车已经进入寻常百姓家庭，下列说法不正确的是
A．小汽车在水平公路上静止时，汽车对地面的压力和地面对汽车的支持力是对平衡力
B．小汽车在水平公路上高速行驶时，汽车对地面的压力小于汽车的重力
C．小汽车在水平公路上匀速直线行驶时，车轮不受摩擦力作用
D．使用安全带和安全气囊是为了减小惯性
三、填空题（本大题共5小题，共10分）
14．如图所示，电源电压不变，R0为定值电阻，灯L1、L1分别标有“6V6W”和“6V3W”字样。设灯丝的电阻不变，当开关S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P1．P1：P1＝9：4，则灯L1的电阻为_____Ω，S分别与a、b接触时，电路的总功率之比为_____，电源电压为_____V，S与b接触时，通电1min电阻R0产生的热量为_____J。
15．如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加_____N的拉力，这是一个_____（选填“省力”或“费力”）杠杆．
16．随着我市成功通过国家义务教育均衡化验收，所有学校教室都配备了多功能一体机和标准的日光灯照明设备，多功能一体机正常工作的电压为____伏，多功能一体机与日光灯之间是_____的（选填“并联”或“串联”）；额定功率为40W的日光灯正常工作１h，消耗的电能是________J。
17．高压锅是生活中一种密闭的加热容器.锅盖中央有一出气孔，孔上盖有限压阀，当锅内气压达到限定值时，限压阀被锅内气体顶起放出部分气体，实现了对锅内气体压强的控制.如图所示，某高压锅锅体的内底面积为S，侧壁竖直，出气孔横截面积为S0，限压阀质量为m0，限压阀顶部面积为S1（已知大气压强为p0）.
液体沸点与气压的关系是_____；使用高压锅时锅内气体的最大压强是_____．
18．小明用一个空矿泉水瓶将鸡蛋的清和黄分开，他拧开瓶盖轻捏瓶子，瓶子变瘪，说明力可以改变物体的_____。然后将瓶口正对碗内鸡蛋黄放好，如图所示，松手后，蛋黄在_____作用下进入瓶内。
四、计算题（本大题共3小题，共29分）
19．如图的电路中，电源电压恒定，灯泡L标有“3V 1.5W”。开关S1闭合，S2断开，灯泡L正常发光，开关S1、S2均闭合时，电流表的示数为1.5A，求：
（1）灯泡L正常发光时的电流；
（2）电阻R的阻值；
（3）开关S1、S2均闭合时电路的总功率。
20．如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成。中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关S可切换加热和保温两种状态，R1、R2是发热电阻，豆浆机的主要参数如下表。请解答下列问题：
（1）某次向豆浆机中加入黄豆和清水共1.0kg，打浆完成后浆的初温为40℃，加热该浆使其温度升高到100℃，需要吸收多少热量___？[设该浆的比热容为4.0×103J/（kg•℃）]
（2）电阻R1和R2的阻值分别为多大________,_______？
（3）该九阳豆浆机同时处于打浆和加热时，正常工作lmin所消耗电能为多大_____？
21．2016年CYCC中国房车锦标赛分站赛于7月5日至7月7日在江苏盐城国际赛车场举行．某一型号的房车在一段平直公路上匀速行驶了56km，用时半小时，车的总质量为3×103kg，受到的阻力为车重的0.1倍（g=10N/kg）求：
（1）该房车的行驶速度；
（2）该房车牵引力所做的功：
（3）已知这一过程消耗燃油1.5×10-2m3，则热机的效率为多少?（假设燃油完全燃烧，燃油密度ρ=0.8×103kg/m3，燃油热值q为4.5×107J/kg）．
五、作图题（本大题共2小题，共4分）
22．根据如图所示的实物连线图，在答题卡上相应的位置画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）．
23．根据小磁针的指向，画出通电螺线管的绕法．
六、实验探究题（本大题共3小题，共15分）
24．如下图是探究“物体动能的大小跟什么因素有关”的实验装置．实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与放在水平面上静止的木块发生碰撞．
（1）实验中通过观察_______________________________________来判断钢球的动能的大小．
（2）实验时让同一钢球从斜面的不同高度由静止沿斜面滚下，目的是探究钢球动能的大小与______的关系．
（3）换用不同的钢球从斜面的相同高度由静止沿斜面滚下，目的是探究钢球动能的大小与_______的关系．
（4）如果水平面很光滑，对本实验的影响________________________．
25．如图所示，是“研究动能的大小与哪些因素有关”的实验装置．
实验中通过观察_______________的大小，来判断小球动能的大小．实验中为了研究动能大小与质量的关系．需要控制小球撞击时的速度不变，具体的控制方法是_____
26．为了探究影响浮力大小的因素，某校学习小组设计了如下两次实验。
第一组：如图1所示，甲、乙、丙图是小方同学的实验过程（整个过程为同一物块，g取10N/kg）。
①由图1中实验过程及数据分析可得：物体所受浮力大小与______有关；
②该物块浸没在水中所受的浮力为______N；第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将A、B两个不同的实心物块，分别放入两个烧杯中，A物块沉入杯底、B物块漂浮于水面。待A、B均静止后，两液面的高度仍相同，如图2所示。则A物块所受浮力______B物块所受浮力；甲杯中水对烧杯底部压强______乙杯中水对烧杯底部压强；甲杯对桌面压强______乙杯对桌面压强。（均选填“＞”“＜”或“=”）
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
在空中加油时，以受油机为参照物，加油机与受油机的位置关系保持不变，故是静止的，即A正确；
小钢球在磁铁引力的作用下，运动轨迹发生改变，说明力可以改变物体的运动状态，故B正确；
由图知道，图中液体的深度不同，所以从小孔中喷出的水柱的远近不同，越深处喷得越远，说明了液体压强大小与液体的深度有关，深度越深、压强越大，故C正确；
若小球A带正电，由图知道， A与小球B相互吸引，故B球有两种可能，小球B可能带负电，也可能不带电，故D错误，符合题意。
2、B
【解析】
由图可知，t=6s甲车所对应的路程是s=2.4m，甲车的速度：v甲===0.4m/s，经过4s后，甲车行驶的路程：s甲′=v甲t=0.4m/s×4s=1.6m，甲、乙两车相距2m，若甲乙两车的运动方向相反，则s乙=s-s甲=2m-1.6m=0.4m；乙的速度：v乙===0.1m/s；若甲乙两车的运动方向相同，则s乙′=s+s甲=2m+1.6m=3.6m，乙的速度：，故B正确，ACD错误．
3、D
【解析】
本题支点、重力和重力的力臂均无发生变化，变化的是F的力臂，故能正确找出两力的力臂，即可利用杠杆平衡条件求解．第一次杠杆在重物G和力F1的作用下处于水平位置平衡时，F1的力臂为O到F1作用点的杆长L1，重力G和重力的力臂L2，由杠杆平衡条件可得：
F1•L1=G•L2，又由图可知：L1＜L2，
∴F1＞G；
当第二次杠杆在重物G和力F2的作用下时，F2的力臂为O到F2作用点的杆长为L1′，
由图知力臂L1′＜L1，为使杠杆仍在图中位置保持平衡，
因重力G和重力的力臂L2均无发生变化，又F2力臂L1′变小，故F2＞F1；
4、D
【解析】
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．
故选D．
5、D
【解析】
A、由电路图可知，开关S闭合，L1与L2首尾相接，两灯是串联的，S控制所有灯泡，故A错误
B、两灯是串联的，电流表可以测量灯泡 L1 的电流，也可以测量灯泡 L2的电流，故B错误；
C、电压表并联在灯泡L2两端，测量灯泡 L2两端的电压，故C错误；
D、由于两灯泡串联，电流表有示数，只有一个灯泡亮，说明电路是通路，由于电压表并联在灯泡L2两端，电压表也有示数，则不可能是L2短路，一定是L1短路，故D正确．
6、B
【解析】
根据题中“如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则”可知，本题考查学生对电路图的分析能力。开关的断开和闭合可以改变电路的连接方式，解答本题要注意两点：一个是当开关S2闭合时，灯泡L2被短路；另一个是当两灯泡串联时，电压表测的是电阻L1两端的电压，而不是电阻L2两端的电压。然后根据欧姆定律进行分析判断。
【详解】
由图知，闭合开关S1、S2，灯泡L2被短路，电路中只有L1工作，电压表测量电源电压，
此时电流表的示数为；
若断开S2，L1和L2串联，电压表测量L1两端的电压，其示数小于电源电压，所以电压表示数变小；此时电流表示数，
因R1+R2＞R1，所以，电流表示数变小。故选项B正确，选项ACD错误。
7、C
【解析】
①做光学游戏形成的“手影”是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子；②湖岸景色在水中形成的“倒影”是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射；③民间皮影戏的“皮影”是光的直线传播；④旅游时的“摄影”是利用凸透镜成倒立、缩小、实像，透镜是光的折射原理。综上分析成实像的是④，成虚像的是②；属于光的反射现象的是②；利用光的直线传播特点的是①③，故只有C正确。
8、B
【解析】
A.地面对物体的摩擦阻力为：f=0.4×600N=240N；故A正确；
B.拉力F通过的距离：s=2h=2×4m=8m；拉力F所做的功为：W总=Fs=150N×8m=1200J；故B错误；
C.克服摩擦力所做的功：W有用=fh=240N×4m=960J；拉力做功的功率为：P===192W，故C正确；
D.滑轮组的机械效率为：η=×100%=×100%=80%.故D正确．
9、D
【解析】
当汽车从地下负二层开往负一层，保持速度大小不变向上行驶的过程中，小明的质量不变、速度不变，高度增加，故他的动能不变，重力势能增大，而机械能等于动能与势能之和，所以机械能增大．故D正确，ABC错误．
10、D
【解析】
如果灯L1短路，则电压表无示数，与题意不符，故A错；如果灯L2断路则两个仪均无示数，与题意不符，故B错；如果电流表烧坏，则电路为断路状态，电压表也无示数，与题意不符，故C错；如果．灯L1断路，则完全符题目中出现的现象，故D正确；应选D．
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A. 风能、水能、是可再生能源，化石能源是不可再生能源，故A错误；
B. 获得核能的利用方法有两种：裂变和聚变，故B正确；
C. 原子是由原子核和电子组成的，故C正确；
D. 根据物质的微观结构，物体是由分子构成的，分子是由原子构成的，原子由原子核和电子组成，原子核是由质子和中子构成的，质子和中子又是由更小的微粒夸克组成。故分子是最大的，接着是原子核、质子，最小的是夸克，故D正确。
故选：BCD.
12、ACD
【解析】
A．铁丝受力是它的形状发生了改变，所以力可以改变物体的形状，故A正确．
B．桌面受到的压力增大，但由于决定压强大小的因素还有受力面积，由于受力面积不确定，所以，压强不一定增大．故B错误．
C．汽车刹车时不能立刻停下来，根据牛顿第一定律，物体都有保持原来运动状态不变的性质，我们把这种性质叫做惯性，所以是因为汽车具有惯性它才不能立刻停下来，故C正确；
D．相互作用力中的两个力不作用在同一物体上，而平衡力的条件要求一定要共物．所以这两个力一定不是平衡力．故D正确．
13、ACD
【解析】
A.汽车静止在路面上时，汽车对地面的压力，受力物体是地面，地面对汽车的支持力，受力物体是汽车，这二力作用在不同的物体上，因此这两个力不是一对平衡力，故A不正确，符合题意；
B.小汽车高速行驶时，小汽车上方空气流动大于下方的空气流动，因此小汽车在竖直方向上受支持力和空气向上的托力的作用，因此小汽车对路面的压力小于汽车的重力，故B正确，不符合题意；
C.根据摩擦力产生的条件可知，汽车在水平公路上匀速直线行驶时，汽车对地面有压力，地面是粗糙的，车行驶时，受到了地面对车的阻碍，即受到了摩擦力的作用，只是所受牵引力与摩擦力大小相等、方向相反、在同一物体上、同一直线上，是一对平衡力，故C不正确，符合题意；
D.惯性只有与质量有关，质量不变，惯性不变，故使用安全带和安全气囊不是为了减小惯性，而是为了减小由于惯性带来的危害，故D不正确，符合题意。
三、填空题（本大题共5小题，共10分）
14、63：13.614.4
【解析】
由P＝UI＝可得，灯L1的电阻：R1＝＝＝6Ω；
灯L1的电阻：R1＝＝＝11Ω；
当S与a接触时，R0与L1串联，电流表测电路中的电流，则电路中的电流I1＝0.3A，
当S与b接触时，R0与L1串联，电流表测电路中的电流，设此时电路中的电流为I1；
由题知，两种情况下R0消耗的电功率之比P1：P1＝9：4，
由P＝UI＝I1R可得，两种情况下电路中的电流之比：===，
所以，I1＝I1＝×0.3A＝0.1A，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，由I＝可得，电源的电压：U＝I1（R1+R0）＝I1（R1+R0），
即0.3A×（6Ω+R0）＝0.1A×（11Ω+R0），解得：R0＝6Ω，
电源的电压：U＝I1（R1+R0）＝0.3A×（6Ω+6Ω）＝3.6V；
（3）S分别与a、b接触时，电路的总功率之比：
P总1：P总1＝UI1：UI1＝I1：I1＝0.3A：0.1A＝3：1；
（4）S与b接触时，通电1min电阻R0产生的热量：
Q0＝I11R0t＝（0.1A）1×6Ω×60s＝14.4J。
15、40N 费力
【解析】
杠杆在水平位置平衡，力竖直作用在杠杆上，力臂在杠杆上，力臂最大，用力最小．物体阻碍杠杆逆时针转动，拉力要促使杠杆逆时针转动，所以拉力要竖直向上．分析动力臂和阻力臂，知道阻力、阻力臂、动力臂，根据杠杆平衡条件求出动力．根据动力臂和阻力臂大小判断是省力杠杆，还是费力杠杆．由
F1· L1=F2·L2
F ·OA=G·OB
OB= OA+ AB=0.3m+0.1m=0.4 m

∵ 40 N大于30N
∴ 费力杠杆
16、220 并联 1.44×105
【解析】
学校电路的电压跟家庭电路的电压一样，都是220V，多功能一体机与日光灯工作时互不影响，所以是并联的；
额定功率为40W的日光灯正常工作1h，消耗的电能是：W=Pt=40W3600s=1.44J.
17、液体表面气压越大，液体的沸点越高
【解析】
根据题中高压锅结构示意图以及高压锅工作原理，可知本题考查大气压的综合应用，压强大小及其计算等知识。根据液体沸点与大气压的关系判断沸点的变化；根据限压阀质量求出其重力，此时重力即为压力，利用限压阀出气口横截面积求出此时压强，再加上大气压的值即为锅内气体能达到的最大压强。锅内最大气压等于外界大气压与限压阀产生的压强之和。
【详解】
液体的沸点与大气压的关系：液体的沸点随着表面气压的增大而升高，随气压减小而降低。高压锅是利用气压越高，液体的沸点越高的原理制成的；
已知大气压强p0，出气孔横截面积为S0，限压阀质量为m0，
则限压阀重力G＝m0g，
当限压阀刚要被顶起时，受力平衡，锅内气体最大压强。
18、形状 大气压
【解析】
轻捏瓶子，瓶子变瘪，说明力可以改变物体的形状；挤压矿泉水瓶子后，由于瓶子要恢复原状，此时瓶外大气压大于瓶内大气压，在外界大气压作用下，蛋黄进入瓶内。
四、计算题（本大题共3小题，共29分）
19、见解析所示
【解析】（1）灯泡L标有“3V 1.5W”。开关S1闭合，S2断开，电路中只有等L,灯泡L正常发光，说明电源电压是3V, 灯泡L正常发光时的电流IL===0.5A（2）开关都闭合时，R和灯泡串联，则通过电阻R的电流I2=I-I1=1.5A-0.5A=1A,
R=， （3）P=UI=3V×1.5A=4.5W
点睛：开关S1闭合，S2断开，电路中只有等L，根据电路的连接情况可知,电源电压是3V, 又因为灯泡L正常发光，灯泡L标有“3V 1.5W”。根据公式IL=求出灯泡L正常发光时的电流（2）开关都闭合时，R和灯泡并联，根据并联电路的电流特点可以求出则通过电阻R的电流，然后根据欧姆定律求出电阻；（3）开关S1、S2均闭合时，利用P=UI就能求出电路的总功率。
20、 2.4×105J 48.4Ω 151.6Ω 70800J
【解析】（1）加热该浆需要吸收的热量：Q吸＝cm（t﹣t0）＝4.0×103J/（kg•℃）×1.0kg×（100℃﹣40℃）＝2.4×105J；（2）由图知，当S接a时，电路中只有R1，电阻较小，由P＝可知，此时电功率较大，为加热档；当S接b时，电路中R1、R2串联，电阻较大，由P＝可知，此时电功率较小，为保温档；由P＝可得R1的阻值：R1＝＝48.4Ω；由P＝可得串联时的总电阻：R串＝＝200Ω，则R2的阻值：R2＝R串﹣R1＝200Ω﹣48.4Ω＝151.6Ω；（3）该九阳豆浆机同时处于打浆和加热时，总功率：P总＝180W+1000W＝1180W，正常工作lmin所消耗电能：W＝Pt＝1180W×60s＝70800J。
点睛：（1）利用Q吸＝cm（t﹣t0）求加热该浆需要吸收的热量；（2）由图知，当S接a时，电路中只有R1，电阻较小，由P＝可知，此时电功率较大，为加热档；当S接b时，电路中R1、R2串联，电阻较大，由P＝可知，此时电功率较小，为保温档；利用P＝求R1、R串；再利用串联电阻的特点求R2；（3）该九阳豆浆机同时处于打浆和加热时，求出总功率，再利用W＝Pt求正常工作lmin所消耗电能。
21、（1）112km/h；（2）1.68×108J；（3）31%
【解析】
（1）该房车的行驶速度：v===112km/h；
（2）车重G=mg=3×103kg×10N/kg=3×104N，车受到的阻力：f=0.1G=0.1×3×104N=3×103N，由于车匀速行驶，则牵引力F=f=3×103N，牵引力做功：W有用=Fs=3×103N×56000m=1.68×108J；
（3）由ρ=得，消耗燃油的质量：m=ρV=0.8×103kg/m3×1.5×10-2m3=12kg，燃油完全燃烧放出的热量（消耗的总能量）：W总=Q放=mq=12kg×4.5×107J/kg=5.4×108J，热机的效率：η=×100%=×100%=31%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
由实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．
【详解】
电流从正极开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合共同经过开关S1回到电源负极．如图所示：
23、如下图所示
【解析】
试题分析：根据磁极间的相互作用可知，与磁针N极靠近的右端是螺线管的S极，螺线管的左端是N极，由安培定则可确定出螺线管的绕线如上图所示．
考点：通电螺线管
六、实验探究题（本大题共3小题，共15分）
24、木块在水平面上移动的距离 速度 质量 木块在水平面上会移动很远的距离，影响实验
【解析】
(1)在研究动能大小与什么因素有关时，我们是通过观察钢球推动木块在水平面上移动的距离来反映小球动能大小的；
(2)实验中让同一钢球从同一个斜面上不同的高度由静止开始运动，即钢球滚动到斜面低端的速度是不同的，即探究动能大小与物体运动速度的关系；
(3)不同钢球从相同的高度释放，运动到斜面低端的速度也就相同，即该实验探究的是钢球动能与质量的关系；
(4)若水平面很光滑，根据牛顿第一定律，小车和木块将在水平面上移动很长的距离，就很难达到通过比较距离来比较动能的目的了，影响实验．
25、木块滑动的距离 让小球从同一高度自由滚下
【解析】
第一空．在该实验中我们用到了转换的方法，即将小球动能的大小转化为其对木块做功的多少来比较，即小球推动木块越远，其对木块所做的功就越多，即具有的动能就越大；反之就越少；
第二空．由于动能的大小与质量和速度有关，故想研究动能大小与质量的关系，应控制速度不变，故只需将不同质量的小球从同一高度释放，比较其推动木块所移动的距离大小即可．
26、液体的密度 1 = = ＞
【解析】
（1）①比较甲、乙、丙图，乙、丙中排开液体的体积相同，液体密度不同，弹簧测力计示数不同即浮力不同，分析可得：物体所受浮力大小与液体的密度有关；
②弹簧测力计的分度值为0.2N，物体的重力为4.8N；物块浸没在水中所受的浮力为：F浮=G-F水=4.8N-3.8N=1N；
（2）物体放入烧杯前，水的体积相同，放入物体后，两液面仍然相平，根据p=ρgh可知甲杯中水对烧杯底部压强等于乙杯中水对烧杯底部压强；同时说明排开液体的体积相同，根据F浮=ρ液gV排可知，液体密度相同，排开液体的体积相同，所以浮力相同；因为A沉底，浮力小于重力即FA浮＜GA，ρA＞ρ水；B漂浮，浮力等于重力即FB浮=GB，ρB＜ρ水， 所以GB＜GA，ρA＞ρB； 因为烧杯在水平面上， 所以对水平面的压力等于烧杯、水、物体的总重力，F=G烧杯+G水+G物，因为G烧杯、G水都相同，GB＜GA，所以FA＞FB。两个烧杯完全相同，则甲杯对桌面的压强大于乙杯对桌面的压强。
